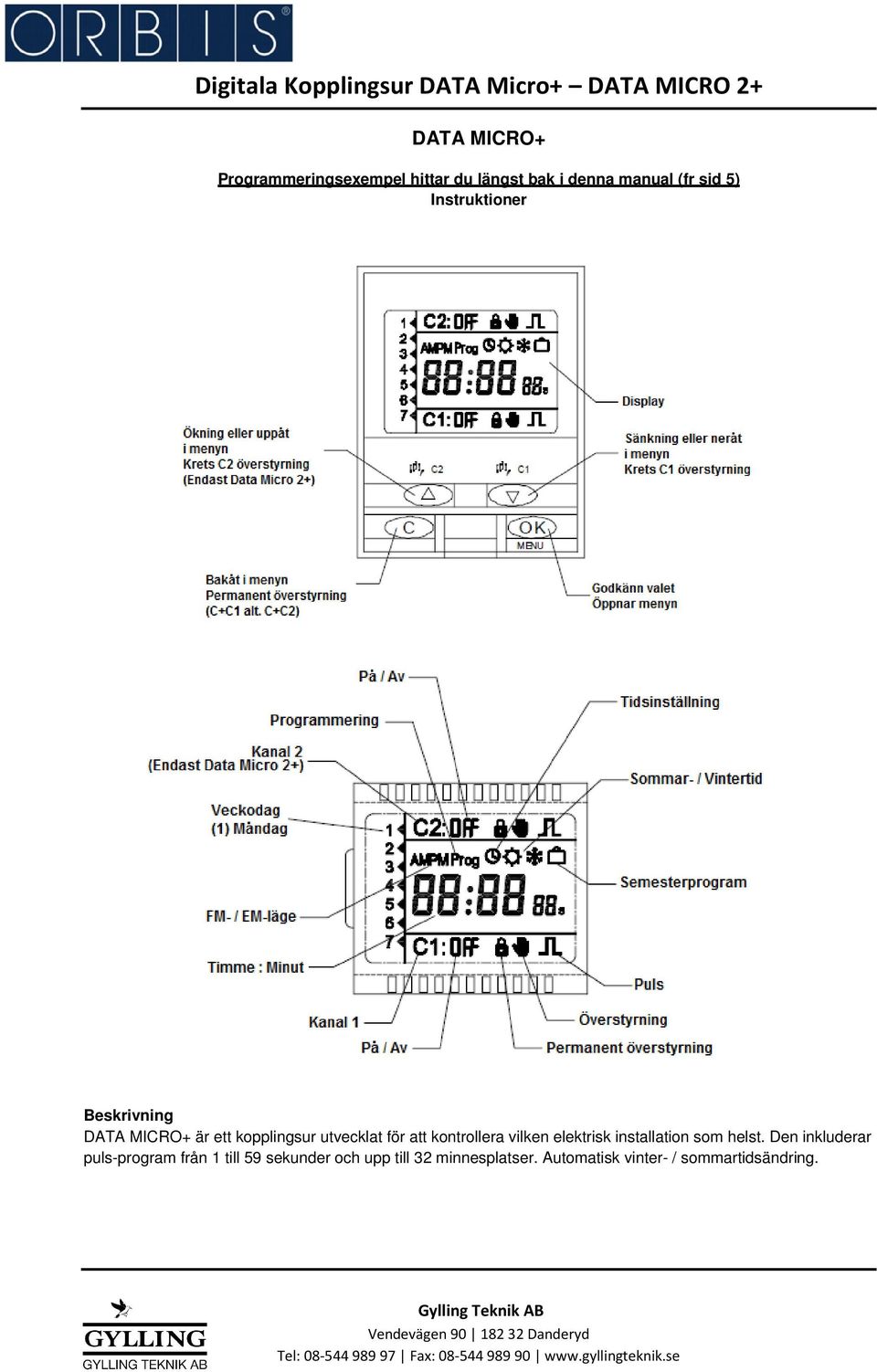

1 DATA MICRO+ Programmeringsexempel hittar du längst bak i denna manual (fr sid 5) Instruktioner Beskrivning DATA MICRO+ är ett kopplingsur utvecklat för att kontrollera vilken elektrisk installation som helst. Den inkluderar puls-program från 1 till 59 sekunder och upp till 32 minnesplatser. Automatisk vinter- / sommartidsändring.

kontrollera vilken elektrisk installation som helst.

2 Installation VIKTIGT! Elektriska komponenter skall installeras av en auktoriserad installatör. OBSERVERA! Kopplingsuret är skyddat mot störningar internt. Dock kan mycket starka elektromagnetiska fält störa dess funktion. Sådana störningar kan undvikas genom att följa råden nedan. - Kopplingsuret skall inte installeras nära induktiva laster t ex motorer, transformatorer, kontaktorer etc. - En separat strömförsörjning rekommenderas, om detta krävs skall denna vara utrustad med ett nätverksfilter. - Induktiva laster skall vara utrustade med störningsdämpning t ex varistor, RC filter etc. Om kopplingsuret skall användas i kombination med annan utrustning i installationen, är det nödvändigt att kontrollera så att det inte skapas några störningar i gruppen. Montering Monteras på DIN-skena, enligt kopplingsschema. Starta upp och programmering DATA MICRO+ är redan förprogrammerad med rätt datum och tid, och med den officiella automatiska ändringen mellan vinter- och sommartid (Sista söndagen i mars och den sista söndagen i oktober). Programmering är menybaserad (indikerad av ikoner): Programmering: PROG Tidsinställning: Vinter- / sommartidsändring : Semesterperiodsprogrammering: Återställning Även om enheten redan är programmerad, och av någon anledning det krävs en återställning (tom skärm, inkonsekvent data, etc) tryck och håll in samtliga fyra knappar under 3 sekunder. Då tappar enheten all programmerad data och den går direkt till tidsinställningsläget, där du får programmera år, månad, dag, veckodag, timme och minuter. Tidsinställning För tidsinställning, tryck OK för att öppna menyn, bläddra sedan med och knapparna fram ikonen för tidsinställning (se ovan) tryck OK. Displayen visar då ett årtal med de två sista siffrorna blinkandes, uppdatera året genom att bläddra med hjälp av och knapparna, bekräfta med OK. Samma procedur genomgås för att uppdatera månad, veckodag, timme och minut. När du accepterar minuten med OK återgår kopplingsuret automatiskt till normalläget. För att ändra timvisningen (24h/12h am-pm) gör enligt följande: acceptera år, månad, dag, veckodag, när timmen blinkar, tryck på och knapparna samtidigt. Därefter är timvisningen ändrad. Programmering För att programmera enheten, tryck OK för att öppna menyn. Genom att trygga på OK igen öppnar du Prog menyn och första programmerade programmet visas. Om inget program är programmerat visar displayen - -:- -. För att programmera eller ändra det önskade programmet, tryck OK igen, och med och välj typen programmering: C1 OFF, C1 ON, C1 ON _ _, (C2 OFF, C2 ON, C2 ON _ _, endast i DATA MICRO 2). Bekräfta med OK och lägg in önskat klockslag, bekräfta med OK. Välj sedan under vilka veckodagar som detta skall gälla. Du flyttar den blinkande pilen vid veckodagarna med och knapparna, placera pilen vid den första dagen i veckan som programmet skall gälla, bekräfta med OK. Gör samma sak sedan med resten av de dagar

- Kopplingsuret skall inte installeras nära induktiva laster t ex motorer, transformatorer, kontaktorer etc.

3 programmet skall gälla. För dagar där du inte vill att programmet skall gälla trycker du på -knappen. Efter det att du programmerat samtliga veckodagar, kommer displayen att visa nästkommande program, om inget program är programmerat visar displayen - -:- -. Pulsprogrammering Om det valda programmet är ett pulsprogram ( _ _ ), kommer enheten att efter inprogrammering av timmar och minuter, fråga efter längden på pulsen (1 till 59 sekunder). Detta ställer du in med hjälp av och knapparna, och accepterar med OK. Längden på pulsen visas på höger sida i displayen med något mindre siffror än timmar och minuter. Välj sedan veckodag(ar) när pulsprogrammet ska gälla, bekräfta med OK. Efter det trycker på C för att återgå till normalläge. Om ingenting görs på 2 minuter återvänder enheten automatiskt till normalläget. Visa program Programmerade program kan kontrolleras genom att återigen gå in i menyn och välja Prog, när du i det här läget trycker på -knappen, går enheten igenom alla programmerade programplatser. Om det efter den sista programplatsen finns platser kvar visar displayen - -:- -, forsätter du då att trycka på -knappen visar enheten hur många lediga platser som återstår i enheten. Ändra eller radera program Program kan ändras eller raderas in menyn Prog, väl det programmet du vill ändra/radera med hjälp av och knapparna. För att ändra i ett program, fortsätt enligt beskrivningen på hur du programmerar uret. För att radera ett program, gå till programmet, tryck och håll inne OK därefter trycker du en gång på C. För att radera samtliga program utan att återställa hela enheten, går du till den platsen i Prog -menyn där du kan se antalet lediga minnesplatser, se under rubriken Programmering. Där trycker du in och håller inne OK, tryck därefter C, observera att du radera alla programmerade program på enheten. Manuell överstyrning I normalläget, tryck på -knappen (C1), C1 aktiveras alternativt avaktiveras (ON/OFF). Samma sak gäller för kanal 2, fast den överstyr du med hjälp av -knappen (C2, Observera att detta endast gäller Data Micro 2+). Om någon manuell överstyrning är aktiverad, syns detta med hjälp av en symbol av en hand i skärmen. Handen visas intill den kanal det gäller. Nästa programmerade händelse kommer att avaktivera den manuella överstyrningen, och handsymbolen försvinner från skärmen. Permanent överstyrning Detta alternativ blockerar all programmering. I normalläget, tryck in och håll inne C, tryck sedan på -knappen (överstyrning C1), detta aktiverar permanentläget för kanal 1. Detta indikeras med hjälp av symbolen av ett hänglås intill handsymbolen. Statusen på kanalen kan ändras med hjälp av -knappen i normalläget. För att ta bort det permanenta överstyrningsläget, tryck in C och håll den intryckt, tryck sedan på -knappen, hänglåssymbolen skall då försvinna. Observera att enheten fortfarande är i manuellt överstyrningsläge, denna kommer först att försvinna vid nästa programmerade händelse. Samma sak gäller för kanal C2, för DATA MICRO 2+, där ändrar du kanalens status med hjälp av -knappen. Officiell Vinter- / Sommartidsändring Gå in i menyn med OK, välj vinter-/sommartidsändring symbolen med hjälp av och knapparna, bekräfta med OK, det finns tre olika alternativ. AUTO: Klockan justerar sig automatiskt på den sista söndagen i mars klockan 02:00 och den sista söndagen i oktober klockan 03:00. PRO: Tillåter att du själv bestämmer vi vilka datum och klockslag ändringarna skall ske, först programmeras vinter sommar ändring, och sen sommar vinter ändringen. OFF: ingen tidsändring kommer att ske

Pulsprogrammering Om det valda programmet är ett pulsprogram ( _ _ ), kommer enheten att efter inprogrammering av timmar och minuter, fråga efter längden på pulsen (1 till 59 sekunder).

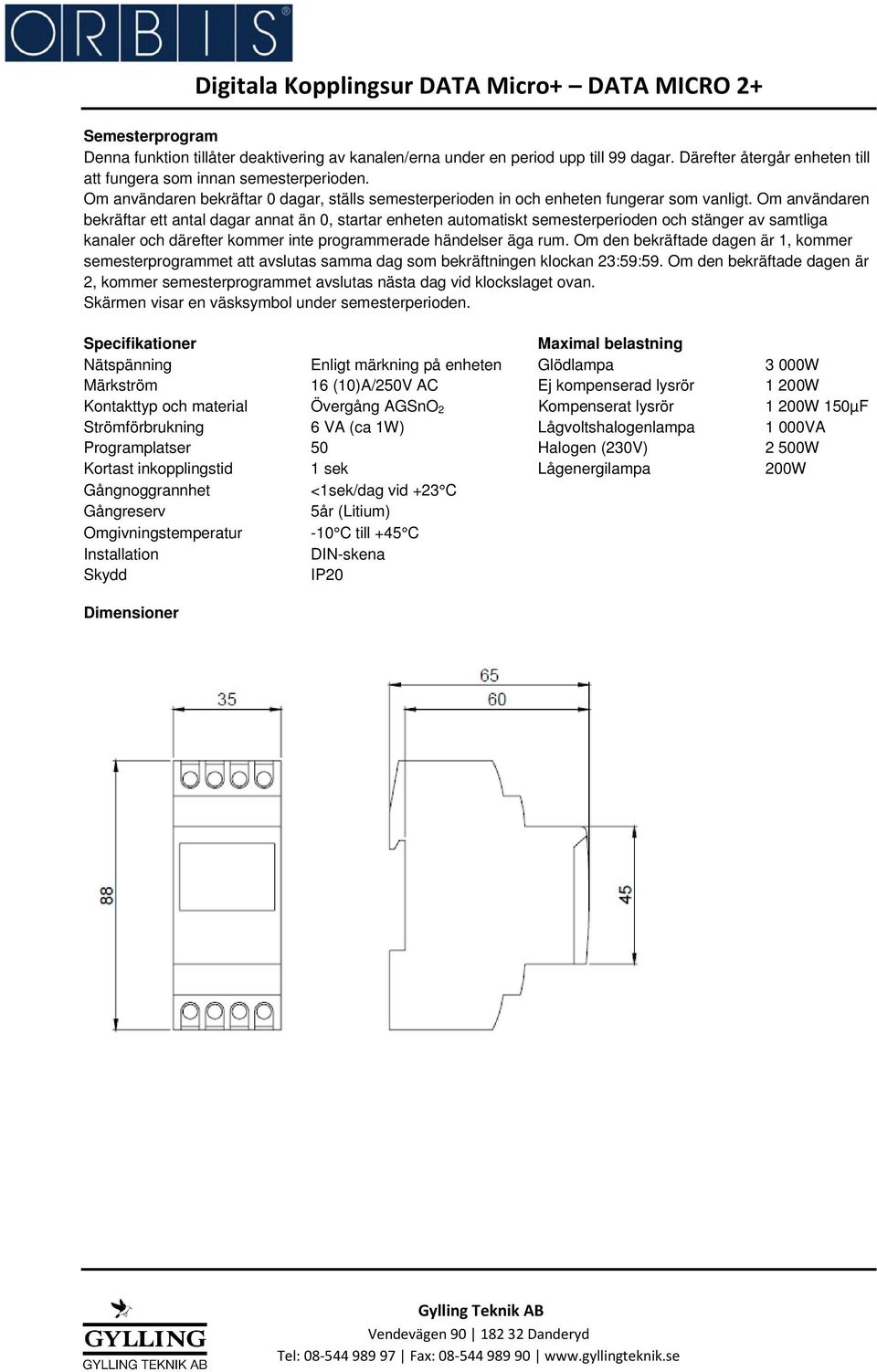

4 Semesterprogram Denna funktion tillåter deaktivering av kanalen/erna under en period upp till 99 dagar. Därefter återgår enheten till att fungera som innan semesterperioden. Om användaren bekräftar 0 dagar, ställs semesterperioden in och enheten fungerar som vanligt. Om användaren bekräftar ett antal dagar annat än 0, startar enheten automatiskt semesterperioden och stänger av samtliga kanaler och därefter kommer inte programmerade händelser äga rum. Om den bekräftade dagen är 1, kommer semesterprogrammet att avslutas samma dag som bekräftningen klockan 23:59:59. Om den bekräftade dagen är 2, kommer semesterprogrammet avslutas nästa dag vid klockslaget ovan. Skärmen visar en väsksymbol under semesterperioden. Specifikationer Maximal belastning Nätspänning Enligt märkning på enheten Glödlampa 3 000W Märkström 16 (10)A/250V AC Ej kompenserad lysrör 1 200W Kontakttyp och material Övergång AGSnO 2 Kompenserat lysrör 1 200W 150µF Strömförbrukning 6 VA (ca 1W) Lågvoltshalogenlampa 1 000VA Programplatser 50 Halogen (230V) 2 500W Kortast inkopplingstid 1 sek Lågenergilampa 200W Gångnoggrannhet <1sek/dag vid +23 C Gångreserv 5år (Litium) Omgivningstemperatur -10 C till +45 C Installation DIN-skena Skydd IP20 Dimensioner

Om användaren bekräftar ett antal dagar annat än 0, startar enheten automatiskt semesterperioden och stänger av samtliga kanaler och därefter kommer inte programmerade händelser äga rum.

5 Programmeringsexempel Vi vill koppla in en last mellan 09:00 och 18:00 från måndag till fredag. (Hänsyn är tagen till att det inte finns någon annan programmering i enheten)

6 Programmeringsexempel Vi vill koppla in en klocka klockan 09:00 under 15 sekunder på måndag, torsdag och lördag. Version 1.0
