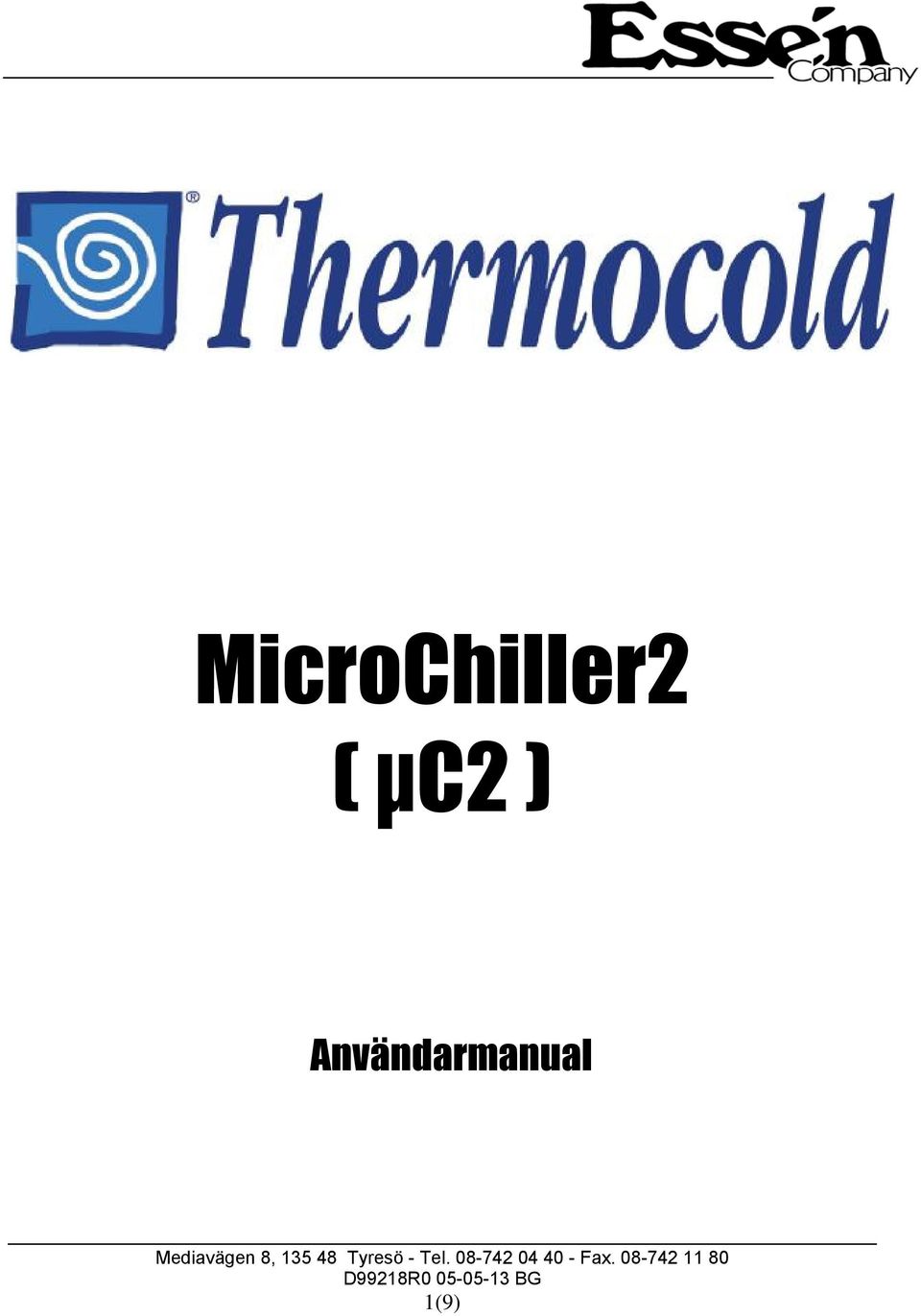

1 MicroChiller2 ( µc2 ) Användarmanual 1(9)

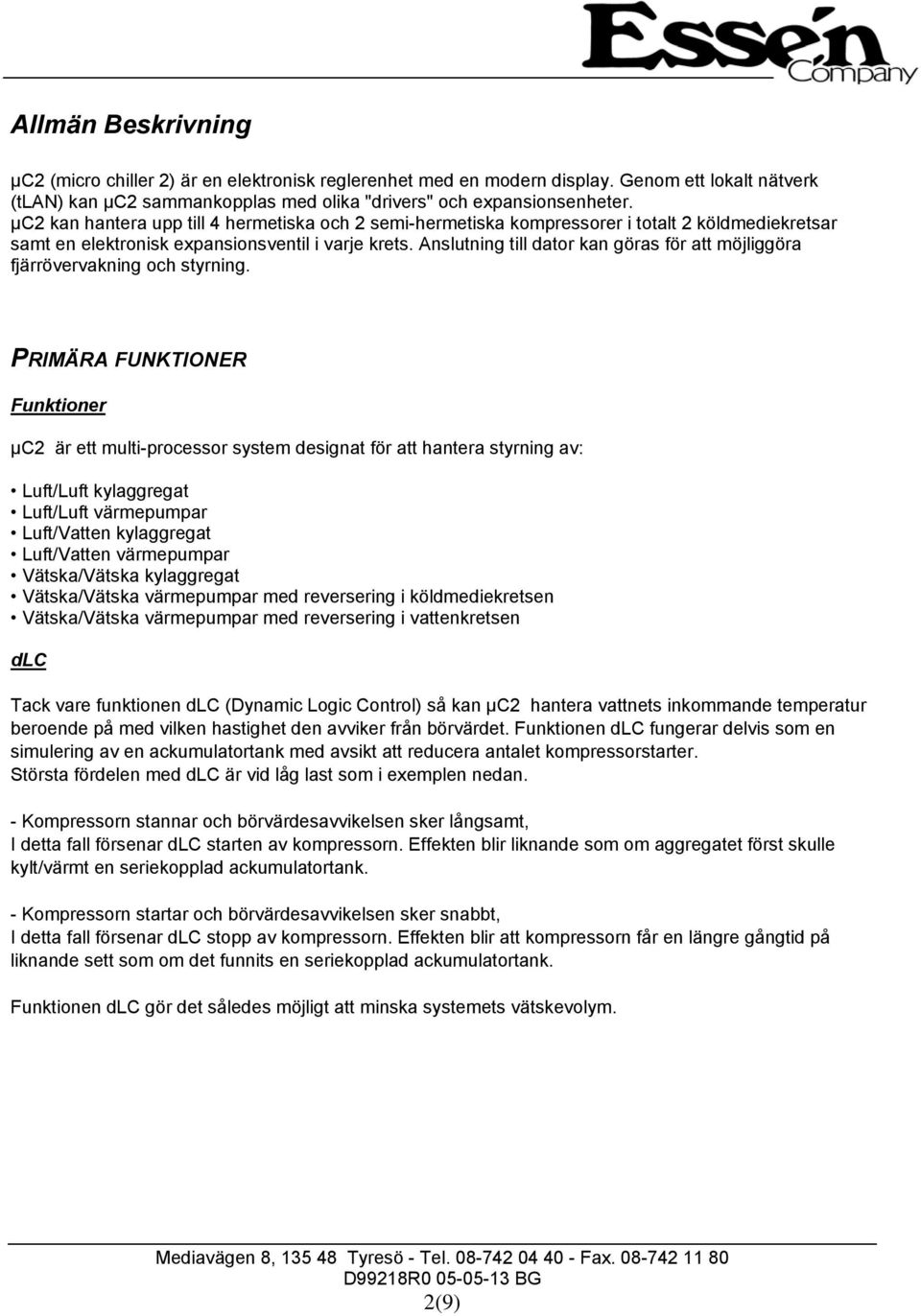

2 Allmän Beskrivning µc2 (micro chiller 2) är en elektronisk reglerenhet med en modern display. Genom ett lokalt nätverk (tlan) kan µc2 sammankopplas med olika "drivers" och expansionsenheter. µc2 kan hantera upp till 4 hermetiska och 2 semi-hermetiska kompressorer i totalt 2 köldmediekretsar samt en elektronisk expansionsventil i varje krets. Anslutning till dator kan göras för att möjliggöra fjärrövervakning och styrning. PRIMÄRA FUNKTIONER Funktioner µc2 är ett multi-processor system designat för att hantera styrning av: Luft/Luft kylaggregat Luft/Luft värmepumpar Luft/Vatten kylaggregat Luft/Vatten värmepumpar Vätska/Vätska kylaggregat Vätska/Vätska värmepumpar med reversering i köldmediekretsen Vätska/Vätska värmepumpar med reversering i vattenkretsen dlc Tack vare funktionen dlc (Dynamic Logic Control) så kan µc2 hantera vattnets inkommande temperatur beroende på med vilken hastighet den avviker från börvärdet. Funktionen dlc fungerar delvis som en simulering av en ackumulatortank med avsikt att reducera antalet kompressorstarter. Största fördelen med dlc är vid låg last som i exemplen nedan. - Kompressorn stannar och börvärdesavvikelsen sker långsamt, I detta fall försenar dlc starten av kompressorn. Effekten blir liknande som om aggregatet först skulle kylt/värmt en seriekopplad ackumulatortank. - Kompressorn startar och börvärdesavvikelsen sker snabbt, I detta fall försenar dlc stopp av kompressorn. Effekten blir att kompressorn får en längre gångtid på liknande sett som om det funnits en seriekopplad ackumulatortank. Funktionen dlc gör det således möjligt att minska systemets vätskevolym. 2(9)

Anslutning till dator kan göras för att möjliggöra fjärrövervakning och styrning.

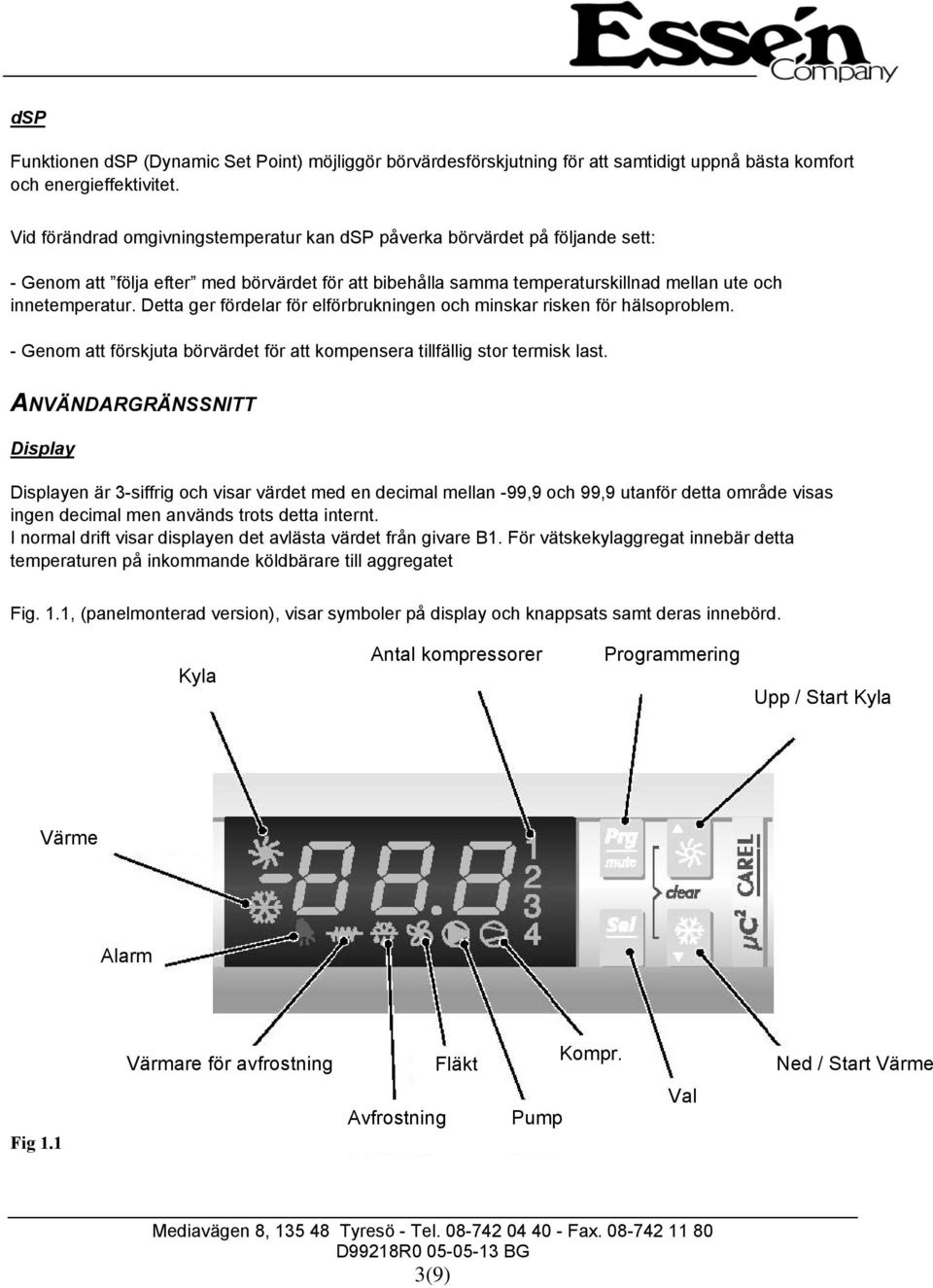

3 dsp Funktionen dsp (Dynamic Set Point) möjliggör börvärdesförskjutning för att samtidigt uppnå bästa komfort och energieffektivitet. Vid förändrad omgivningstemperatur kan dsp påverka börvärdet på följande sett: - Genom att följa efter med börvärdet för att bibehålla samma temperaturskillnad mellan ute och innetemperatur. Detta ger fördelar för elförbrukningen och minskar risken för hälsoproblem. - Genom att förskjuta börvärdet för att kompensera tillfällig stor termisk last. ANVÄNDARGRÄNSSNITT Display Displayen är 3-siffrig och visar värdet med en decimal mellan -99,9 och 99,9 utanför detta område visas ingen decimal men används trots detta internt. I normal drift visar displayen det avlästa värdet från givare B1. För vätskekylaggregat innebär detta temperaturen på inkommande köldbärare till aggregatet Fig. 1.1, (panelmonterad version), visar symboler på display och knappsats samt deras innebörd. Kyla Antal kompressorer Programmering Upp / Start Kyla Värme Alarm Värmare för avfrostning Fläkt Kompr. Ned / Start Värme Fig 1.1 Avfrostning Pump Val 3(9)

Detta ger fördelar för elförbrukningen och minskar risken för hälsoproblem. - Genom att förskjuta börvärdet för att kompensera tillfällig stor termisk last.

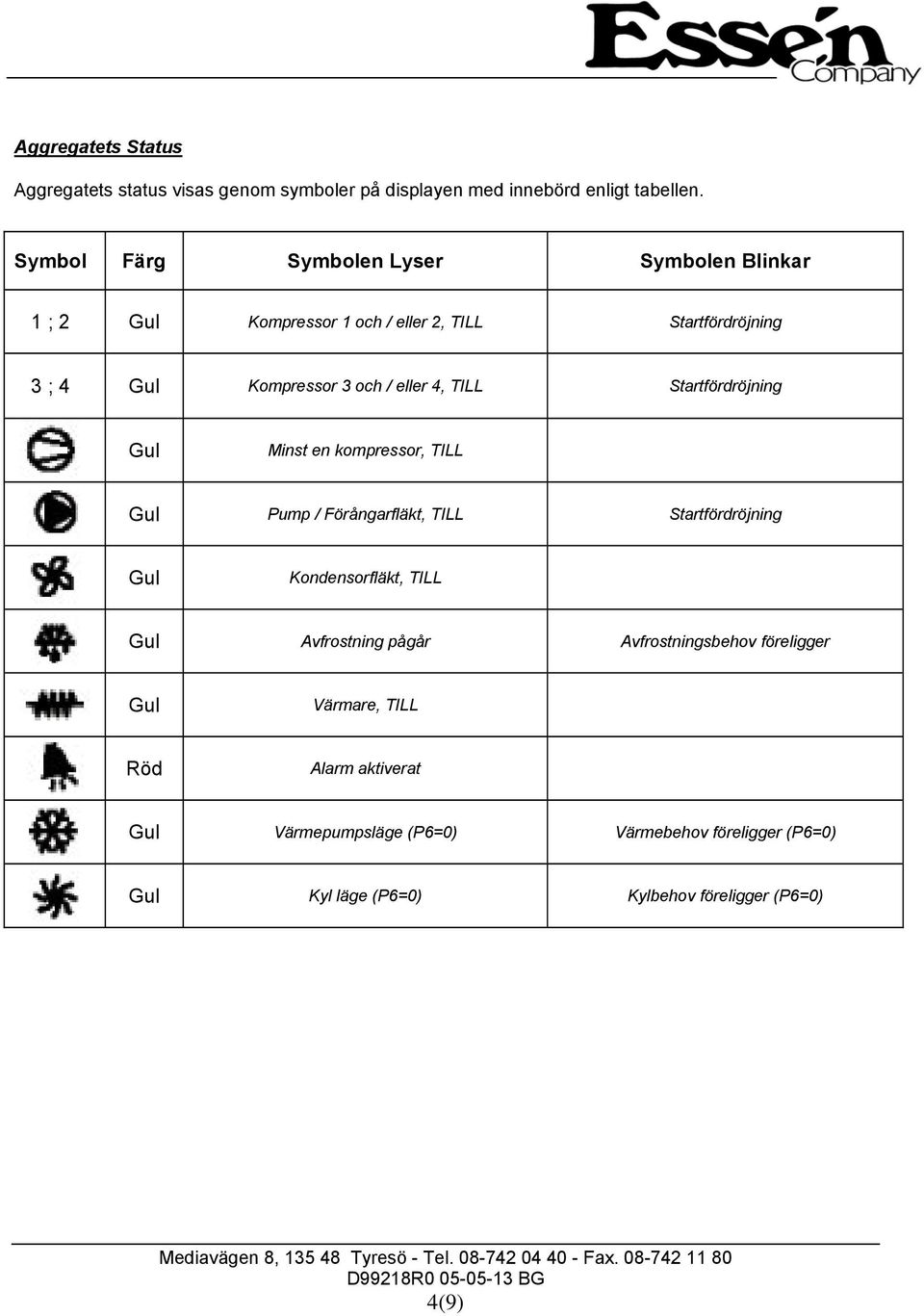

4 Aggregatets Status Aggregatets status visas genom symboler på displayen med innebörd enligt tabellen. Symbol Färg Symbolen Lyser Symbolen Blinkar 1 ; 2 Gul Kompressor 1 och / eller 2, TILL Startfördröjning 3 ; 4 Gul Kompressor 3 och / eller 4, TILL Startfördröjning Gul Minst en kompressor, TILL Gul Pump / Förångarfläkt, TILL Startfördröjning Gul Kondensorfläkt, TILL Gul Avfrostning pågår Avfrostningsbehov föreligger Gul Värmare, TILL Röd Alarm aktiverat Gul Värmepumpsläge (P6=0) Värmebehov föreligger (P6=0) Gul Kyl läge (P6=0) Kylbehov föreligger (P6=0) 4(9)

4, TILL Startfördröjning Gul Minst en kompressor, TILL Gul Pump / Förångarfläkt, TILL Startfördröjning Gul Kondensorfläkt, TILL Gul

5 Knappsats Knappsatsen har 4 knappar med funktioner enligt nedan: Tryck och håll inne i mer än 5 sek för tillgång till de vanligaste parameterinställningarna. (Kallade DIREKT parametrar). Displayen kommer att visa parameterns kod. Om ingen ytterligare knapptryckning görs kommer koden att börja blinka. Tryck på eller för att bläddra fram önskad parameter. Tryck på för att ta fram parametervärde för visning och ändring. Tryck ytterligare en gång för att återgå till parameterlistan. Tryck på för att lagra ändrad parameterinställning och återgå till ursprungsläge. Återställning av Larm. Samtliga larm återställs då knapparna PIL UPP och PIL NER samtidigt trycks in i mer än 5 sekunder. Start av Kyldrift. För att starta aggregatet för kyldrift skall PIL UPP tryckas in i mer än 5 sekunder. Detsamma gäller för att försätta aggregatet i stand by om det redan är i kyldrift. Direkt växling till värmedrift är ej möjlig utan att först sätta aggregatet i stand by. 5(9)

Tryck på för att ta fram parametervärde för visning och ändring. Tryck ytterligare en gång för att återgå till parameterlistan.

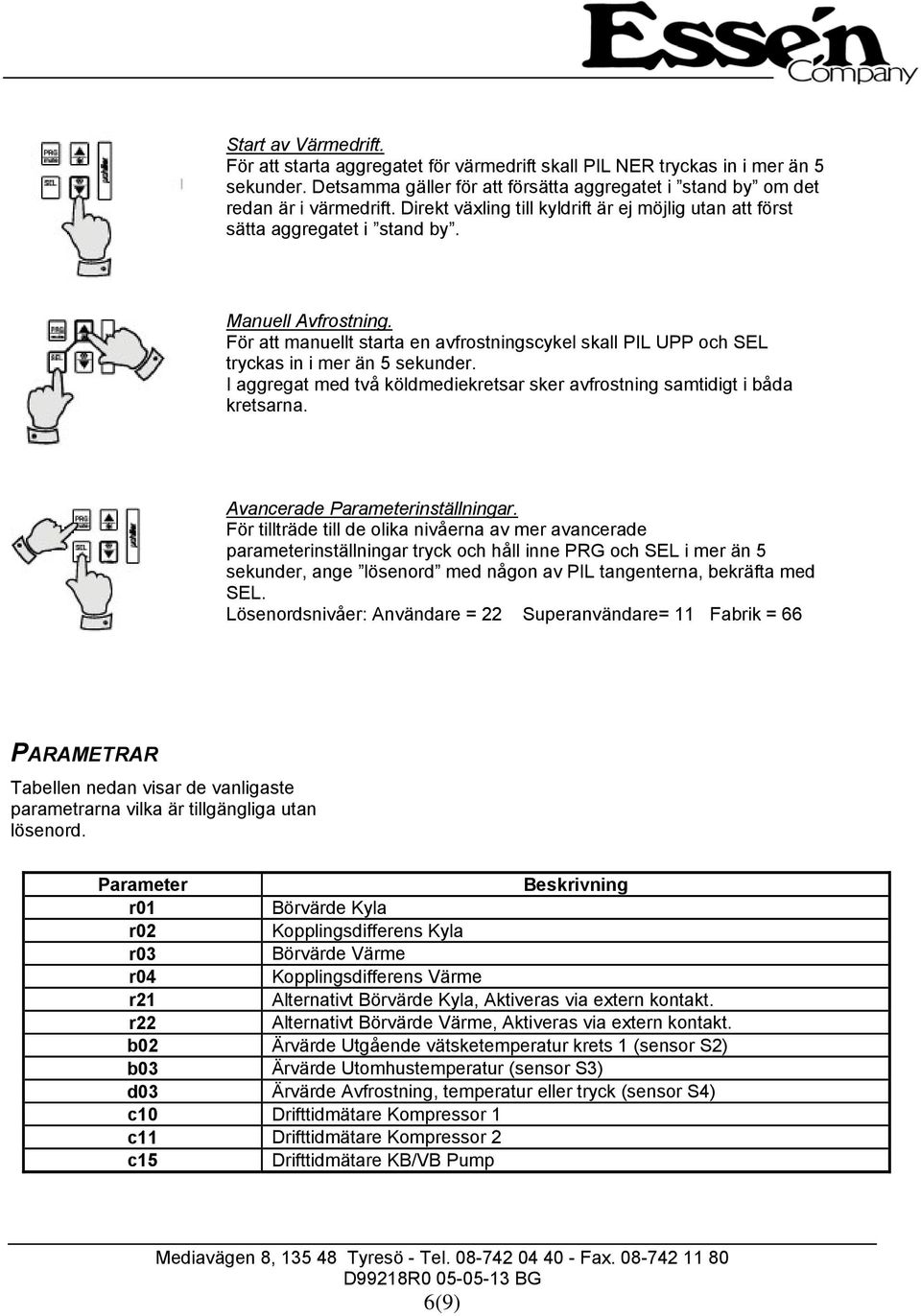

6 Start av Värmedrift. För att starta aggregatet för värmedrift skall PIL NER tryckas in i mer än 5 sekunder. Detsamma gäller för att försätta aggregatet i stand by om det redan är i värmedrift. Direkt växling till kyldrift är ej möjlig utan att först sätta aggregatet i stand by. Manuell Avfrostning. För att manuellt starta en avfrostningscykel skall PIL UPP och SEL tryckas in i mer än 5 sekunder. I aggregat med två köldmediekretsar sker avfrostning samtidigt i båda kretsarna. Avancerade Parameterinställningar. För tillträde till de olika nivåerna av mer avancerade parameterinställningar tryck och håll inne PRG och SEL i mer än 5 sekunder, ange lösenord med någon av PIL tangenterna, bekräfta med SEL. Lösenordsnivåer: Användare = 22 Superanvändare= 11 Fabrik = 66 PARAMETRAR Tabellen nedan visar de vanligaste parametrarna vilka är tillgängliga utan lösenord. Parameter r01 r02 r03 r04 r21 r22 Beskrivning Börvärde Kyla Kopplingsdifferens Kyla Börvärde Värme Kopplingsdifferens Värme Alternativt Börvärde Kyla, Aktiveras via extern kontakt. Alternativt Börvärde Värme, Aktiveras via extern kontakt. b02 Ärvärde Utgående vätsketemperatur krets 1 (sensor S2) b03 Ärvärde Utomhustemperatur (sensor S3) d03 Ärvärde Avfrostning, temperatur eller tryck (sensor S4) c10 Drifttidmätare Kompressor 1 c11 Drifttidmätare Kompressor 2 c15 Drifttidmätare KB/VB Pump 6(9)

För att manuellt starta en avfrostningscykel skall PIL UPP och SEL tryckas in i mer än 5 sekunder. I aggregat med två köldmediekretsar sker avfrostning samtidigt i båda kretsarna.

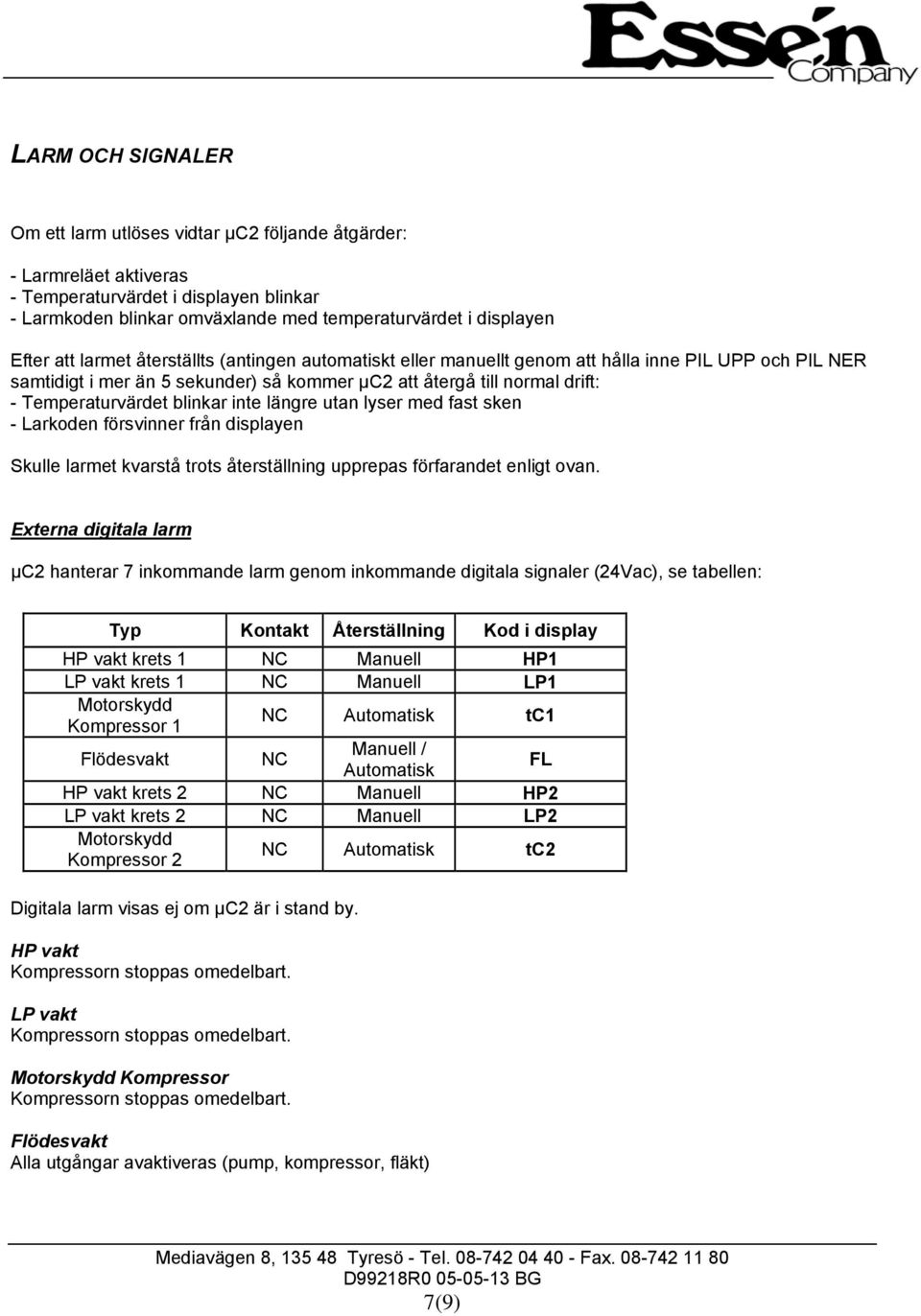

7 LARM OCH SIGNALER Om ett larm utlöses vidtar µc2 följande åtgärder: - Larmreläet aktiveras - Temperaturvärdet i displayen blinkar - Larmkoden blinkar omväxlande med temperaturvärdet i displayen Efter att larmet återställts (antingen automatiskt eller manuellt genom att hålla inne PIL UPP och PIL NER samtidigt i mer än 5 sekunder) så kommer µc2 att återgå till normal drift: - Temperaturvärdet blinkar inte längre utan lyser med fast sken - Larkoden försvinner från displayen Skulle larmet kvarstå trots återställning upprepas förfarandet enligt ovan. Externa digitala larm µc2 hanterar 7 inkommande larm genom inkommande digitala signaler (24Vac), se tabellen: Typ Kontakt Återställning Kod i display HP vakt krets 1 NC Manuell HP1 LP vakt krets 1 NC Manuell LP1 Motorskydd Kompressor 1 NC Automatisk tc1 Flödesvakt NC Manuell / Automatisk FL HP vakt krets 2 NC Manuell HP2 LP vakt krets 2 NC Manuell LP2 Motorskydd Kompressor 2 NC Automatisk tc2 Digitala larm visas ej om µc2 är i stand by. HP vakt Kompressorn stoppas omedelbart. LP vakt Kompressorn stoppas omedelbart. Motorskydd Kompressor Kompressorn stoppas omedelbart. Flödesvakt Alla utgångar avaktiveras (pump, kompressor, fläkt) 7(9)

blinkar inte längre utan lyser med fast sken - Larkoden försvinner från displayen Skulle larmet kvarstå trots återställning upprepas förfarandet enligt ovan.

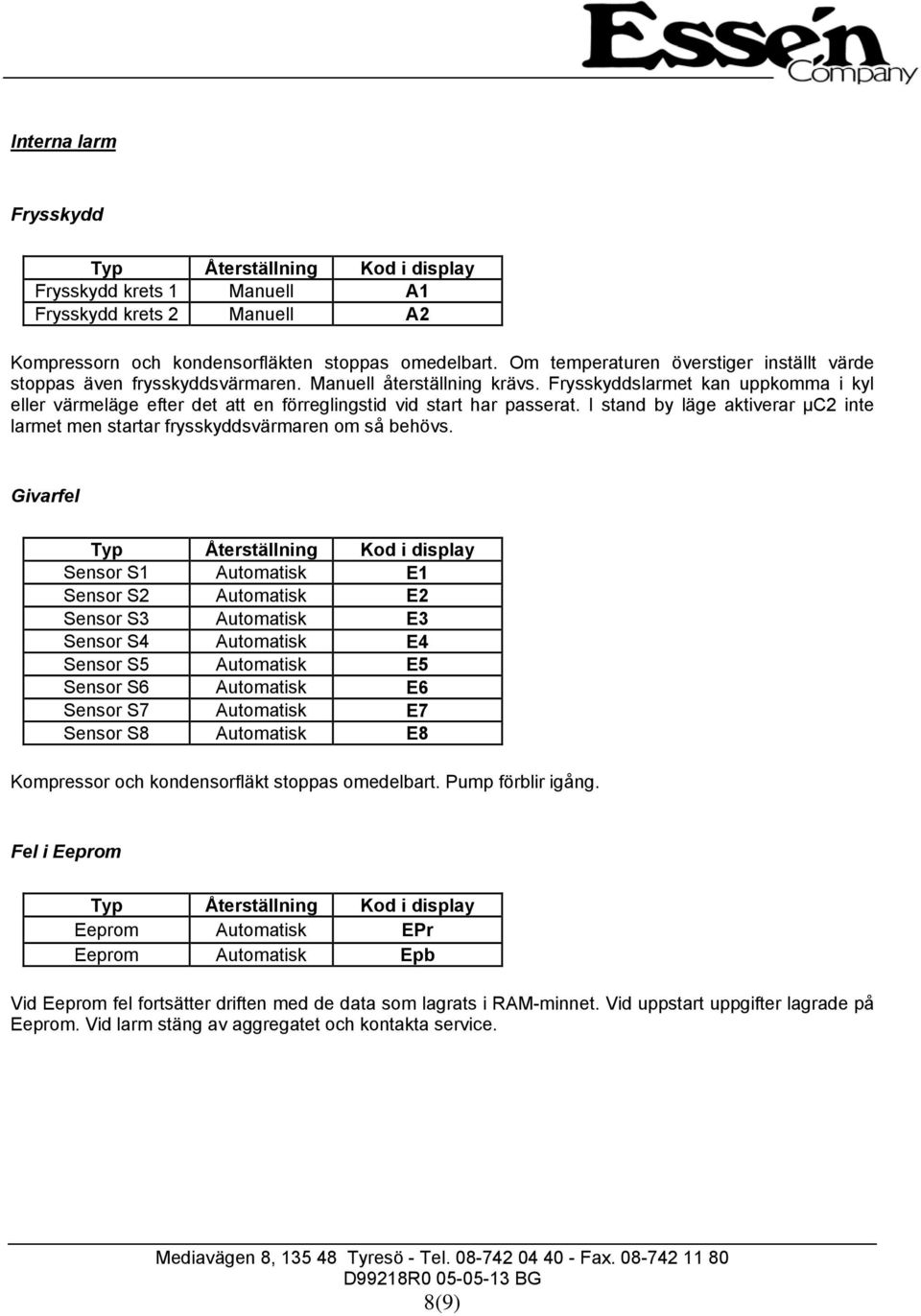

8 Interna larm Frysskydd Typ Återställning Kod i display Frysskydd krets 1 Manuell A1 Frysskydd krets 2 Manuell A2 Kompressorn och kondensorfläkten stoppas omedelbart. Om temperaturen överstiger inställt värde stoppas även frysskyddsvärmaren. Manuell återställning krävs. Frysskyddslarmet kan uppkomma i kyl eller värmeläge efter det att en förreglingstid vid start har passerat. I stand by läge aktiverar µc2 inte larmet men startar frysskyddsvärmaren om så behövs. Givarfel Typ Återställning Kod i display Sensor S1 Automatisk E1 Sensor S2 Automatisk E2 Sensor S3 Automatisk E3 Sensor S4 Automatisk E4 Sensor S5 Automatisk E5 Sensor S6 Automatisk E6 Sensor S7 Automatisk E7 Sensor S8 Automatisk E8 Kompressor och kondensorfläkt stoppas omedelbart. Pump förblir igång. Fel i Eeprom Typ Återställning Kod i display Eeprom Automatisk EPr Eeprom Automatisk Epb Vid Eeprom fel fortsätter driften med de data som lagrats i RAM-minnet. Vid uppstart uppgifter lagrade på Eeprom. Vid larm stäng av aggregatet och kontakta service. 8(9)

Frysskyddslarmet kan uppkomma i kyl eller värmeläge efter det att en förreglingstid vid start har passerat. I stand by läge aktiverar µc2 inte larmet men startar frysskyddsvärmaren om så behövs.

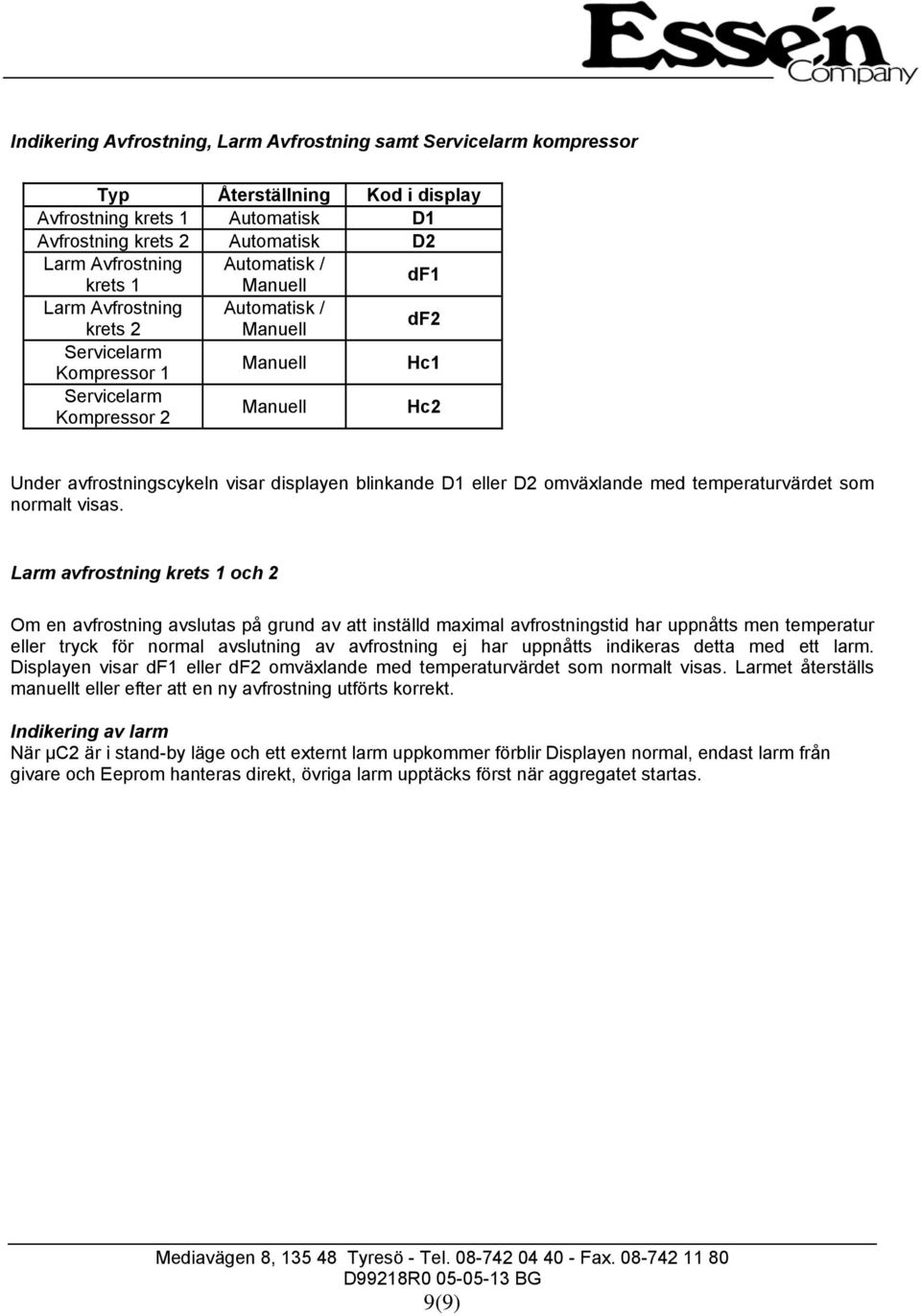

9 Indikering Avfrostning, Larm Avfrostning samt Servicelarm kompressor Typ Återställning Kod i display Avfrostning krets 1 Automatisk D1 Avfrostning krets 2 Automatisk D2 Larm Avfrostning Automatisk / df1 krets 1 Larm Avfrostning krets 2 Servicelarm Kompressor 1 Servicelarm Kompressor 2 Manuell Automatisk / Manuell Manuell Manuell df2 Hc1 Hc2 Under avfrostningscykeln visar displayen blinkande D1 eller D2 omväxlande med temperaturvärdet som normalt visas. Larm avfrostning krets 1 och 2 Om en avfrostning avslutas på grund av att inställd maximal avfrostningstid har uppnåtts men temperatur eller tryck för normal avslutning av avfrostning ej har uppnåtts indikeras detta med ett larm. Displayen visar df1 eller df2 omväxlande med temperaturvärdet som normalt visas. Larmet återställs manuellt eller efter att en ny avfrostning utförts korrekt. Indikering av larm När µc2 är i stand-by läge och ett externt larm uppkommer förblir Displayen normal, endast larm från givare och Eeprom hanteras direkt, övriga larm upptäcks först när aggregatet startas. 9(9)

eller D2 omväxlande med temperaturvärdet som normalt visas.
