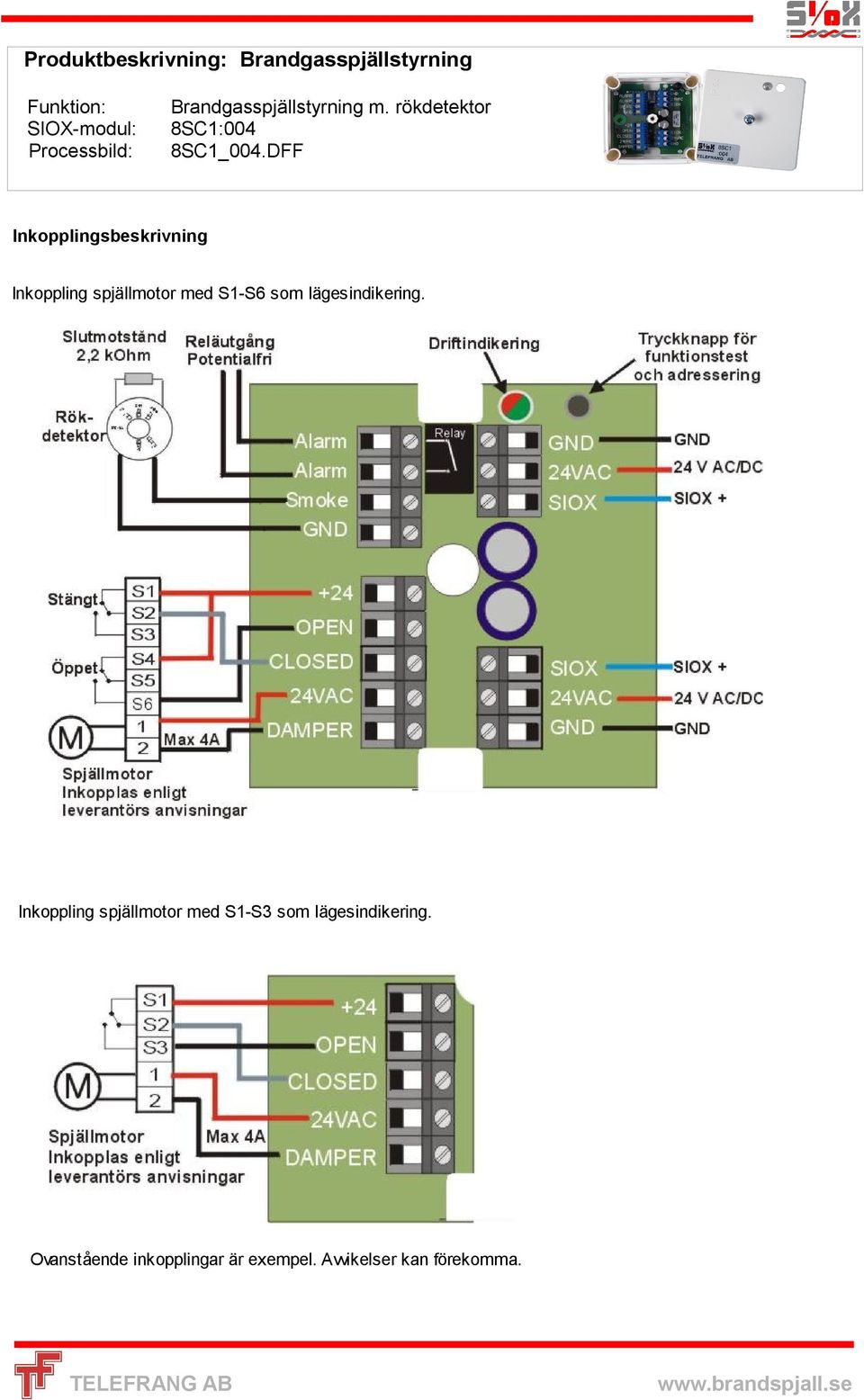

1 Produktbeskrivning: Brandgasspjällstyrning Funktion: Brandgasspjällstyrning m. rökdetektor SIOX-modul: 8SC1:004 Processbild: 8SC1_004.DFF Inkopplingsbeskrivning Inkoppling spjällmotor med S1-S6 som lägesindikering. Inkoppling spjällmotor med S1-S3 som lägesindikering. Ovanstående inkopplingar är exempel. Avvikelser kan förekomma.

2 Inkoppling av två parallella spjäll

3 Processbild Processbilden (Visual SIOX formulär) är ett bra hjälpmedel vid driftsättning och felsökning. Detta ger en överblick på varje spjällmoduls status. Ljusblå fält visar vilka värden som lagras permanent i EEPROM. Nödvändiga programvaror finns på. Funktioner 8SC1:004 hanterar ett brandgasspjäll och en rökdetektor eller rökdetektorslinga. När en rökdetektor anger brand så stängs brandspjället som är anslutet till modulen. En central (t ex ES2 med ModBusTCP eller MIDI SMOKE) kan även avläsa brandlarm samt försätta modulen i brandlarmsläge. Spjällutgång Spjällutgången kan maximalt driva 4 A. Vid kortsluten utgång indikeras detta med ett fast rött sken på dioden och ingen motionering kan utföras. Visning av kortslutning sker även i processbilden. Möjlighet finns att avaktivera kortslutningsskyddet via processbilden för att hantera stora startströmmar. En kortslutning kan då emellertid förstöra modulen.

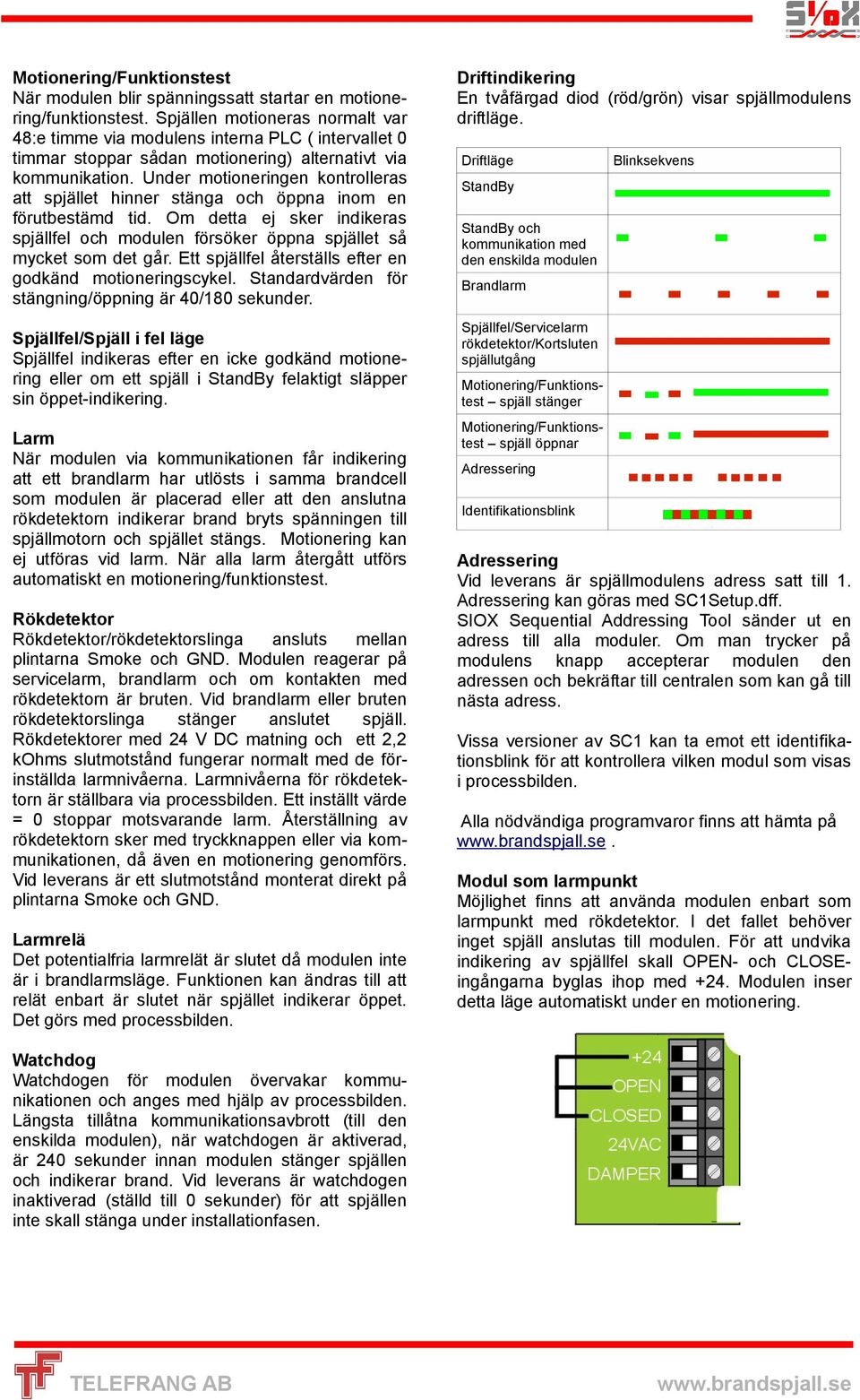

4 Motionering/Funktionstest När modulen blir spänningssatt startar en motionering/funktionstest. Spjällen motioneras normalt var 48:e timme via modulens interna PLC ( intervallet 0 timmar stoppar sådan motionering) alternativt via kommunikation. Under motioneringen kontrolleras att spjället hinner stänga och öppna inom en förutbestämd tid. Om detta ej sker indikeras spjällfel och modulen försöker öppna spjället så mycket som det går. Ett spjällfel återställs efter en godkänd motioneringscykel. Standardvärden för stängning/öppning är 40/180 sekunder. Spjällfel/Spjäll i fel läge Spjällfel indikeras efter en icke godkänd motionering eller om ett spjäll i StandBy felaktigt släpper sin öppet-indikering. Larm När modulen via kommunikationen får indikering att ett brandlarm har utlösts i samma brandcell som modulen är placerad eller att den anslutna rökdetektorn indikerar brand bryts spänningen till spjällmotorn och spjället stängs. Motionering kan ej utföras vid larm. När alla larm återgått utförs automatiskt en motionering/funktionstest. Rökdetektor Rökdetektor/rökdetektorslinga ansluts mellan plintarna Smoke och GND. Modulen reagerar på servicelarm, brandlarm och om kontakten med rökdetektorn är bruten. Vid brandlarm eller bruten rökdetektorslinga stänger anslutet spjäll. Rökdetektorer med 24 V DC matning och ett 2,2 kohms slutmotstånd fungerar normalt med de förinställda larmnivåerna. Larmnivåerna för rökdetektorn är ställbara via processbilden. Ett inställt värde = 0 stoppar motsvarande larm. Återställning av rökdetektorn sker med tryckknappen eller via kommunikationen, då även en motionering genomförs. Vid leverans är ett slutmotstånd monterat direkt på plintarna Smoke och GND. Larmrelä Det potentialfria larmrelät är slutet då modulen inte är i brandlarmsläge. Funktionen kan ändras till att relät enbart är slutet när spjället indikerar öppet. Det görs med processbilden. Driftindikering En tvåfärgad diod (röd/grön) visar spjällmodulens driftläge. Driftläge StandBy StandBy och kommunikation med den enskilda modulen Brandlarm Spjällfel/Servicelarm rökdetektor/kortsluten spjällutgång Motionering/Funktionstest spjäll stänger Motionering/Funktionstest spjäll öppnar Adressering Identifikationsblink Blinksekvens Adressering Vid leverans är spjällmodulens adress satt till 1. Adressering kan göras med SC1Setup.dff. SIOX Sequential Addressing Tool sänder ut en adress till alla moduler. Om man trycker på modulens knapp accepterar modulen den adressen och bekräftar till centralen som kan gå till nästa adress. Vissa versioner av SC1 kan ta emot ett identifikationsblink för att kontrollera vilken modul som visas i processbilden. Alla nödvändiga programvaror finns att hämta på. Modul som larmpunkt Möjlighet finns att använda modulen enbart som larmpunkt med rökdetektor. I det fallet behöver inget spjäll anslutas till modulen. För att undvika indikering av spjällfel skall OPEN- och CLOSEingångarna byglas ihop med +24. Modulen inser detta läge automatiskt under en motionering. Watchdog Watchdogen för modulen övervakar kommunikationen och anges med hjälp av processbilden. Längsta tillåtna kommunikationsavbrott (till den enskilda modulen), när watchdogen är aktiverad, är 240 sekunder innan modulen stänger spjällen och indikerar brand. Vid leverans är watchdogen inaktiverad (ställd till 0 sekunder) för att spjällen inte skall stänga under installationfasen.

5 Parameteröversikt Smoke Control Optioner För varje spjällmodul finns ett 16-bits statusregister och ett 16-bits kommandoregister (och ett antal andra register som normalt inte behöver ändras). Varje register kan läsas resp. skrivas med ett meddelande enligt SIOX-protokollet. Inställningar och PLC-program kan också ändras mera permanent i EEPROM via liknande protokollmeddelanden. Via en ES2/EX2 modul kan styrning ske även med Modbus TCP/IP. Se även Statusflaggor SIOX SIOX Modbus Parameter Bitmask Bit nr StandBy-läge $20 $ Brandlarmsläge $20 $ Spjäll stängt pga externt/internt larm Rökdetektor Slinglarm $20 $ Har varit slingfel Fel Spjäll $20 $ Motioneringsläge $20 $ Summafel Spjäll $20 $ Spjäll Stängt $20 $ Spjäll Öppet $20 $ Rökdetektor Normaldrift $20 $ Brand Larmpunkt $20 $ Lokala brand- eller slinglarm Rökdetektor Servicebehov $20 $ Rökdetektorslinga Bruten $20 $ Lokalt larm pga slingfel Statusflaggorna läses som enskilda bitar via Modbus funktionskod 1 eller 2. Statusflaggorna kan även läsas som register 33 via funktionskod 3 eller 4. Skrivning skall inte göras till statusflaggorna. Kommandon SIOX SIOX Modbus Parameter Bitmask Bit nr Brandlarm $2C $ Extern brandstängningsorder Återställning Lokala larm $2C $ Nollställs automatiskt Stäng spjäll $2C $ För exempelvis nattstängning Motionering/Funktionstest $2C $ Nollställs automatiskt Notera:skrivning skall inte göras kontinuerligt utan endast en gång när respektive funktion önskas (Återställning Rökdetektor/begäran om Motionering/Funktionstest). Setup SIOX SIOX Modbus Parameter Default Reg nr Rökdetektor, felnivå $0C Under denna nivå sätts slingfel =brand Rökdetektor, servicenivå $0D Över denna nivå indikeras servicelarm Rökdetektor, brandnivå $0E Över denna nivå sätts brandlarm Rökdetektor, ärvärde $39 58 (μa * 10). Endast för läsning Motioneringsintervall $ Timmar 0=Ingen lokal motionering Stängningstid, spjäll $ Max spjällstängtid (s) vid motionering Öppningstid, spjäll $2A Max spjällöppningstid (s) vid motionering Tid kvar till motionering $29 42 Timmar Notera: Modbus-register 32xxx är lagrade i EEPROM (ickeflyktigt minne). Skriv inte kontinuerligt till dessa då varje register är garanterat för max 1 miljon skrivningar. P:\Hårdvara\!# Produkter - Inaktiva\SC1\Options\004_Standard\SC1_004-Produktblad2.odt /TF
