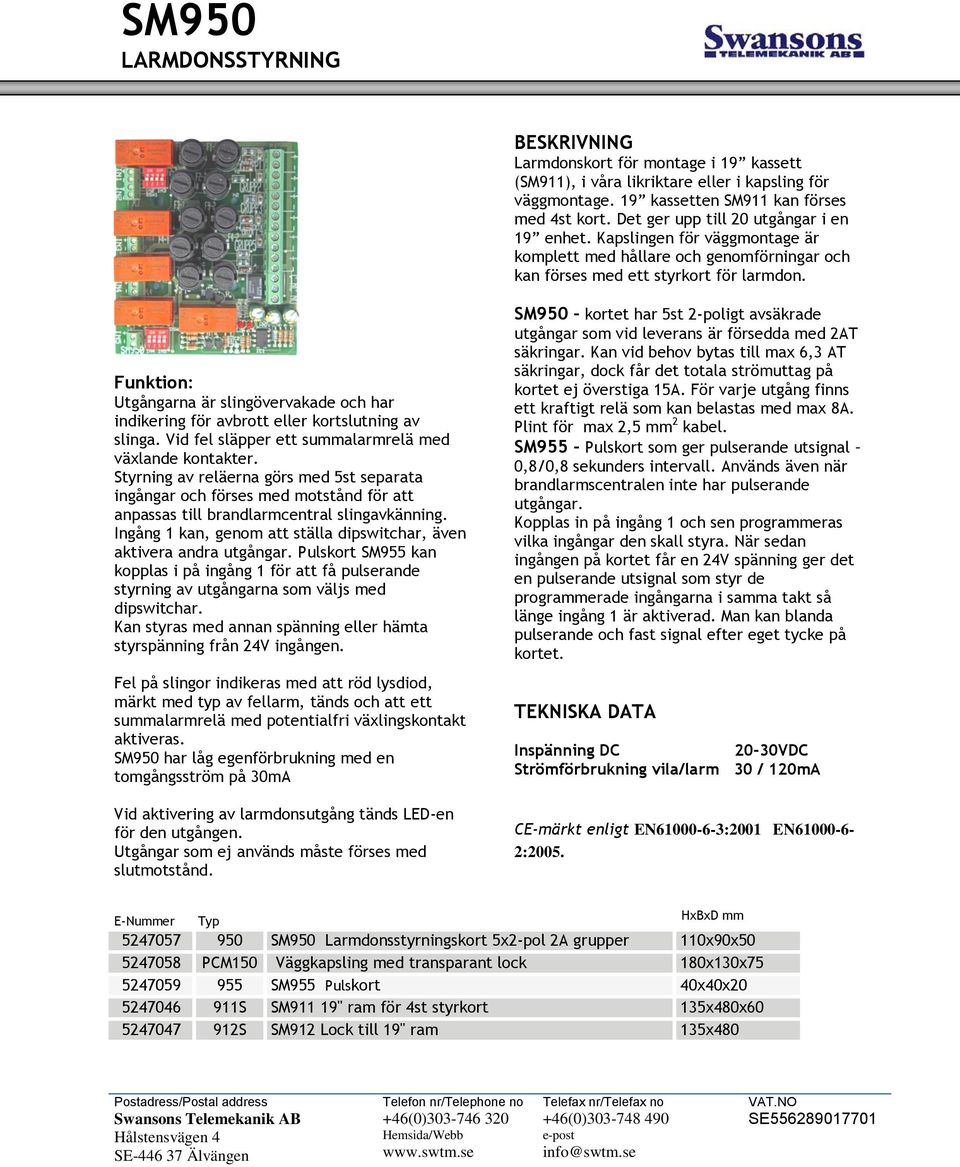

1 LARMDONSSTYRNING BESKRIVNING donskort för montage i 19 kassett (SM911), i våra likriktare eller i kapsling för väggmontage. 19 kassetten SM911 kan förses med 4st kort. Det ger upp till 20 utgångar i en 19 enhet. Kapslingen för väggmontage är komplett med hållare och genomförningar och kan förses med ett styrkort för larmdon. Funktion: Utgångarna är slingövervakade och har indikering för avbrott eller kortslutning av slinga. Vid fel släpper ett summalarmrelä med växlande kontakter. Styrning av reläerna görs med 5st separata ingångar och förses med motstånd för att anpassas till brandlarmcentral slingavkänning. Ingång 1 kan, genom att ställa dipswitchar, även aktivera andra utgångar. Pulskort SM955 kan kopplas i på ingång 1 för att få pulserande styrning av utgångarna som väljs med dipswitchar. Kan styras med annan spänning eller hämta styrspänning från 24V ingången. Fel på slingor indikeras med att röd lysdiod, märkt med typ av fellarm, tänds och att ett summalarmrelä med potentialfri växlingskontakt aktiveras. SM950 har låg egenförbrukning med en tomgångsström på 30mA Vid aktivering av larmdonsutgång tänds LEDen för den utgången. Utgångar som ej används måste förses med slutmotstånd. SM950 kortet har 5st 2poligt avsäkrade utgångar som vid leverans är försedda med 2AT säkringar. Kan vid behov bytas till max 6,3 AT säkringar, dock får det totala strömuttag på kortet ej överstiga 15A. För varje utgång finns ett kraftigt relä som kan belastas med max 8A. Plint för max 2,5 mm 2 kabel. SM955 Pulskort som ger pulserande utsignal 0,8/0,8 sekunders intervall. Används även när brandlarmscentralen inte har pulserande utgångar. Kopplas in på ingång 1 och sen programmeras vilka ingångar den skall styra. När sedan ingången på kortet får en 24V spänning ger det en pulserande utsignal som styr de programmerade ingångarna i samma takt så länge ingång 1 är aktiverad. Man kan blanda pulserande och fast signal efter eget tycke på kortet. TEKNISKA DATA Inspänning DC 2030VDC Strömförbrukning vila/larm 30 / 120mA CEmärkt enligt EN :2001 EN :2005. ENummer Typ HxBxD mm SM950 donsstyrningskort 5x2pol 2A grupper 110x90x PCM150 Väggkapsling med transparant lock 180x130x SM955 Pulskort 40x40x S SM911 19" ram för 4st styrkort 135x480x S SM912 Lock till 19" ram 135x480 SE Älvängen 46(0) (0) epost

2 E nr: SM955 E nr: INKOPPLINGSANVISNING Anslut först 24V därefter lasten Utgångar som ej används avslutas med slutmotstånd Ingång 1 kan, genom att ställ dipswitchar, även aktivera andra utgångar. För att aktivera utgång 1 och 2 så ansluts styrspänning på ingång 1 och på dipswitch DSW1 sätter man de två första kontakterna som är märkta IN2 i läge on. Skall alla utgångar styras av ingång 1 så sätter man alla dipswitcharna på DSW1 och DSW2 i läge on. När pulskort SM955 används ska det monteras på ingång1. När 24VDC spänning ansluts på pulskortets ingång ger den pulserande spänning till IN1 med frekvens 0,8/0,8Hz. Med DSW1 och DSW2 väljs vilka ingångar som ska följa med. Utgångarna kommer att arbeta synkroniserat så ingen eko effekt uppstår. Vid avbrott eller kortslutning på någon av larmdonsslingorna aktiveras larmreläet och lysdiod indikerar typ av fel. När någon av styrningarna/ingångarna är aktiverad görs ingen mätning på slingorna och lysdiod som indikerar kortslutning tänds. Löser säkringarna, kontrollera inkoppling och inkopplade apparater. nivåer spänningen är en reverserad spänning, det är på utgången och på utgången. Vid aktivering av larmdonsutgången försvinner den reverserade spänningen och den normal och erhålles. normal drift 1213,5VDC avbrott >14,5VDC ( 14,5kohm) kortslutning < 5VDC ( 3kohm) Från brandlarm Ingång 2 Ingång 3 24V IN Ingång 4 relä Ingång 5 110mm 90mm SE Älvängen kortslutning 46(0) avbrott 46(0) epost

3 E nr: INKOPPLINGSANVISNING MED DELADE SLINGOR Anslut först 24V därefter lasten Utgångar som ej används avslutas med slutmotstånd Ingång 1 kan, genom att ställ dipswitchar, även aktivera andra utgångar. För att aktivera utgång 1 och 2 så ansluts styrspänning på ingång 1 och på dipswitch DSW1 sätter man de två första kontakterna som är märkta IN2 i läge on. Skall alla utgångar styras av ingång 1 så sätter man alla dipswitcharna på DSW1 och DSW2 i läge on. När pulskort SM955 används ska det monteras på ingång1. När 24VDC spänning ansluts på pulskortets ingång ger den pulserande spänning till IN1 med frekvens 0,8/0,8Hz. Med DSW1 och DSW2 väljs vilka ingångar som ska följa med. Utgångarna kommer att arbeta synkroniserat så ingen eko effekt uppstår. Vid avbrott eller kortslutning på någon av larmdonsslingorna aktiveras larmreläet och lysdiod indikerar typ av fel. När någon av styrningarna/ingångarna är aktiverad görs ingen mätning på slingorna och lysdiod som indikerar kortslutning tänds. Löser säkringarna, kontrollera inkoppling och inkopplade apparater. nivåer spänningen är en reverserad spänning, det är på utgången och på utgången. Vid aktivering av larmdonsutgången försvinner den reverserade spänningen och den normal och erhålles. normal drift 1213,5VDC avbrott >14,5VDC ( 14,5kohm) kortslutning < 5VDC ( 3kohm) 18k 18k Ingång 1 Ingång 2 Ingång 3 24V IN Ingång 4 relä Ingång 5 110mm 90mm FUSE1,15,2 Sekundärsäkringar 2AT ( Max 6,3AT) SE Älvängen 46(0) (0) epost

4 LARMDONSSTYRNING KOPPLINGSEXEMPEL STYRNING AV SM950 FRÅN BRANDLARMSCENTRALENS LARMDONSUTGÅNG MED PULSKORT SM955 FÖR PULSERANDE UTGÅNGSSIGNAL PÅ UT13 OCH FAST PÅ UT45. TEX SM V 10A BATT 24Ah LARMDON UT 24V BRANDLARMS CENTRAL DIPswitchar för programmering av utgångar 13 STYRNING FRÅN I/O ENHET MED RELÄUTGÅNG TEX SM V 10A BATT 24Ah UT LARMINGÅNG 24V I/O ENHET DIPswitchar för programmering av utgångar15 SE Älvängen 46(0) (0) epost

5 LARMDONSSTYRNING KOPPLINGSEXEMPEL STYRNING FRÅN UTGÅNGSENHET MED LARMDONSUTGÅNGAR TEX SM V 10A BATT 24Ah LARMDON UT 24V Matning 24VDC SU ÄNDKRETS C DIPswitchar för programmering av utgångar 15 SE Älvängen 46(0) (0) epost
