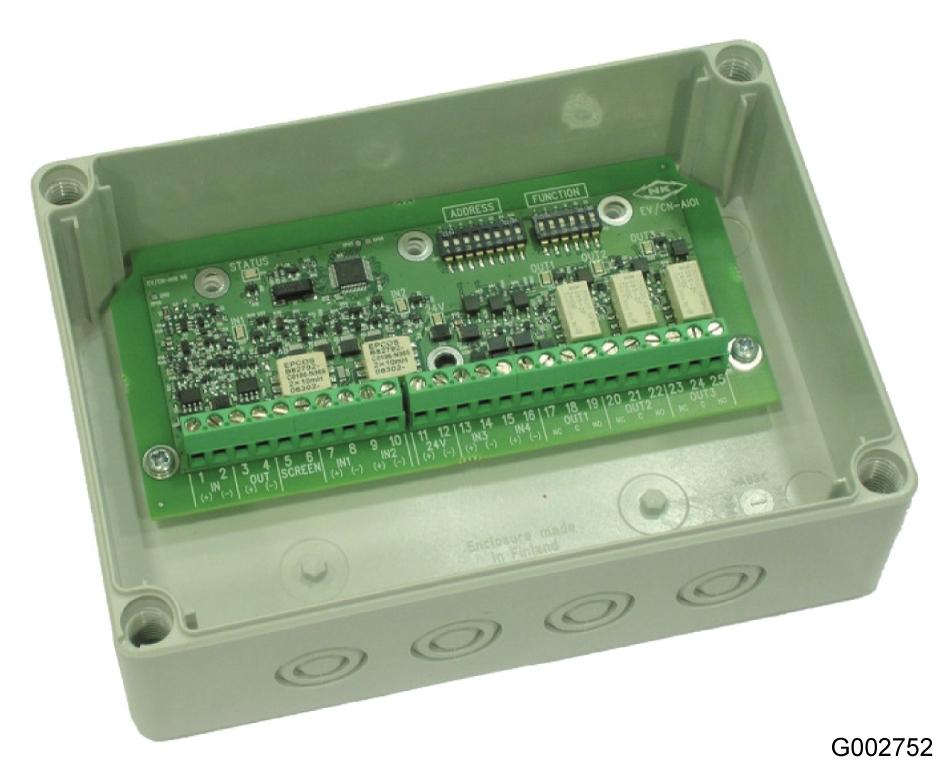

1 1(8) DATABLAD Styr- och indikeringsenhet CN-AIOI Del nr System: FG5000, FG500 Allmän beskrivning CN-AIOI är en adress-/styrenhet med flera funktioner i slingan, idealisk som adressenhet till konventionella detektorer, sprinklers, externa brandlarmsystem, aspirations- eller linjeröksystem. Den är också lämplig för styrning och övervakning av dörrar, spjäll, fläktar eller liknande applikationer. Den har två ingångar och tre programmerbara reläutgångar. Dessutom kan två av reläfunktionerna inkopplas med övervakad kabel. CN-AIOI kan programmeras för olika typer av styr- och övervakningsfunktioner. Funktionerna väljs med hjälp av en DIP-omkopplare. Normalt spänningsförsörjs CN-AIOI från slingan via en tvåtrådskabel men vid användning av reläerna måste en extern spänning på 24 VDC anslutas separat. PC-kortet är monterat i en plastlåda. Kabelanslutningar görs via kabelgenomföringarna. CN-AIOI kan förses med instickskort för särskilda applikationer. Mer information finns i databladet för RKS06 (fördröjd aktivering av relä under strömavbrott). Data Nominell spänning Driftspänning Adressinställning Funktionsinställning Driftström (slinga) Larmström (slinga) In1 & In2 (utgång till konv.det./omkopplare) Extern 24 V likströmsingång Max belastning reläkontakt IP-klassning Relativ fuktighet 34 VDC VDC 24 VDC ± 20 % (från extern spänningsförsörjning) 8-polig DIP-omkopplare 6-polig DIP-omkopplare 0,3 ma 10 ma VDC 50 ma (~15 ma/relä) VDC/1,0 A IP % RF Temperaturområde -10 C till +55 C Godkännandeklass Certifierad enligt Material EN54-17:2005/AC:2007 EN54-18:2005/AC:2007 IACS E CPR DoP: CN-1707 PC/ABS Vikt 500 g ± 5 %

2 DATABLAD 2(8) Dimensioner (mm) Anslutning

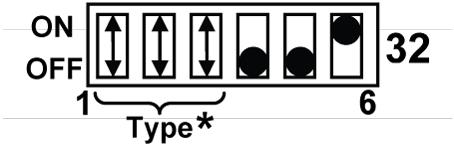

3 3(8) DATABLAD Funktion DIP-omkopplare Brandläge Dip-omkopplare 6 i läge ON (PÅ). Funktion DIP Funktion IN 1 IN 2 UT1/2/3 Beskrivning Konventionell zon Konventionell detektor/zon Extern indikering Programmerbar Gränssnitt för konventionella detektorer Externt brandlarm Sprinklerlarm Brandingång, slutande kontakt Flödesomkoppl are, larm fördröjs 15 s Förvarningsing ång Sprinklerventil, ingång öppen vid stängd ventil UT 1: Brandåterställning spuls UT 2/3 : Programmerbar Programmerbar Gränssnitt för externa brandlarm (aspiration, stråldetektorer osv.) Gränssnitt för sprinklerlarm Val av enhetstyp Presentationen av enhetstypen väljs med inställningarna för DIP-omkopplarna 1 3. Funktion DIP Enhetstyp DETEKTOR RÖK VÄRME LARMTRYCKKNAPP IS Obs! För normala applikationer används NS-AIN1 för egensäkra enheter. BRAND SPRINKLER FLAM Den externa 24 V-spänningsförsörjningen övervakas inte när CN-AIOI är inställd i brandläge

4 DATABLAD 4(8) I/O-läge DIP-omkopplare 6 i läge OFF (AV). Följande alternativ är tillgängliga i olika I/O-inställningar: Säkert Osäkert Felsäkert Watchdog Auto Ingång 1 används som ingång för det säkra tillståndet, t.ex. lägesomkopplare för stängd dörr. Ingång 2 används som ingång för det osäkra tillståndet, t.ex. lägesomkopplare för öppen dörr. Relän öppnas vid strömavbrott. Kortet RKS06 krävs. Relän behåller läget under en tid om strömavbrott inträffar i slingan. Relä R1 aktiveras om någon detektor inom intervallet +/ 3 adresser från CN-AIOI-adressen övergår till brandlarmstillstånd, feltillstånd eller om en enhet inaktiveras och övergår till brandlarmstillstånd. Funktion DIP Säkert Osäkert Felsäkert Watchdog Auto Beskrivning Generell I/O-enhet. Generell I/O-enhet, styrning med klocka. Obs! Endast för RKS05. Generell I/O-enhet, styrning av dörr/brandlucka. Generell I/O-enhet, styrning av dörr/brandlucka. dörr/brandlucka. dörr/brandlucka. dörr/brandlucka. Används tillsammans med tilläggskort RKS-06. dörr/brandlucka. Används tillsammans med tilläggskort RKS-06. Generell I/O-enhet, styrning av dörr/brandlucka. * dörr/brandlucka. dörr/brandlucka. Används tillsammans med tilläggskort RKS-06. dörr/brandlucka. Används tillsammans med tilläggskort RKS-06. Felsäker generell I/O-enhet.

5 5(8) DATABLAD Funktion DIP Säkert Osäkert Felsäkert Watchdog Auto Beskrivning Lokalt tidur. *Automatiskt slutna relän om någon inaktiverad enhet på samma slinga övergår till brandlarmstillstånd. Anslutningsexempel: Brandläge (DIP-omkopplare 6) Gränssnitt för konventionell detektor med extern LED-utgång. Välj enhet så som visas i Val av enhetstyp. 1. Konventionell branddetektor 2. Extern LED-indikator Om detektorn inte har ett internt Ri-motstånd, lägg till ett ~330 Ω seriemotstånd så som visas i figuren nedan. Då separeras brandsignalen från kortslutningsfelet. IN1/IN2 spänningsförsörjer med ~12 15 V till den konventionella detektorn/led i slingan. *) Om DSCI används rekommenderas att koppla ihop eller korskoppla (+) ledningarna till en terminal, med hjälp av en bygel eller liknande.

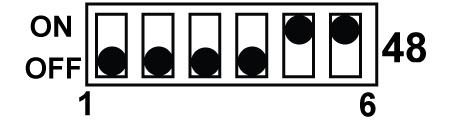

6 DATABLAD 6(8) Anslutningsexempel: Externt brandlarmsystem (ID-DIP-omkopplare 4+6) Brand-/sprinklerpaneler, aspirationssystem, linjerökdetektor m.m. Välj enhet enligt anvisningarna i Val av enhetstyp. 1. Brandlarm. Om detektorn inte har ett internt Ri-motstånd, lägg till ett ~330 Ω seriemotstånd så som visas i figuren nedan. Då separeras brandsignalen från kortslutningsfelet. 2. Förvarningslarm samt externt fel (Förlarm = sluten kontakt, externt fel = öppen krets) Förvarningslarm är inte tillgängligt i Terra one brandlarmsystem (Terra One är panelen med enkel slinga) V= IN/UT (krävs endast om ett relä används) 4. Återställningspuls (~3 s) till externt system *) Om DSCI används rekommenderas att koppla ihop eller korskoppla (+) ledningarna till en terminal, med hjälp av en bygel eller liknande.

7 7(8) DATABLAD Anslutningsexempel: Sprinklerrörsektion (ID-DIP-omkopplare 5+6) 15 s fördröjning för att undvika larm vid tryckstötar. Sektionsventilen (IN2) övervakas för helt öppen position. 1. Sprinklersektionslarm, fördröjt ~15 s 2. Helt öppen sektionsventil *) Om DSCI används rekommenderas att koppla ihop eller korskoppla (+) ledningarna till en terminal, med hjälp av en bygel eller liknande.

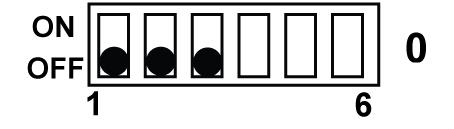

8 DATABLAD 8(8) Anslutningsexempel: I/O-läge Funktionen anges med DIP-omkopplarna 1 5 (värde). Figuren nedan visar allmän IO ("0") Omkopplare 6 måste vara FRÅN i IO-läge. 2 digitala ingångar 2 externa kabelövervakningar 3 reläutgångar extern 24 VDC-övervakning 1. Ingång 1, Externt fel, adress xx.1 2. Ingång 2, Externt fel, adress xx.2 3. Extern 24 V = IN/UT (övervakad). Denna spänning krävs för aktivering av relä och övervakning av IN 3 och 4 4. Exempel med övervakning av externt kabelbrott. Externt styrd utrustning som relä, kontakt: Använd släckdiod för att undvika strömspikar. *) Om DSCI används rekommenderas att koppla ihop eller korskoppla (+) ledningarna till en terminal, med hjälp av en bygel eller liknande.
