Installationanvisning, apparatlåda för rökfunktion med spjällmotionering TBLZ GOLD/COMPACT

Transkript

1 Installationanvisning, apparatlåda för rökfunktion med spjällmotionering TBLZ GOLD/COMPACT 1. Allmänt Apparatlådan för rökfunktion med spjällmotionering består av en kontrollenhet för rök,en logikenhet och en transformator för spjällmotionering monterad i en låda med genomskinligt lock. Erforderliga plintar finns för extern anslutning. Apparatlådan är försedd med knockout-hål för kabelgenomföring. 2. Användningsområde Apparatlådan används tillsammans med rökdetektorer TBLZ-2-49-a. Vid felindikering är kontrollenheten avsedd att styra spjäll och stoppa aggregatet samt avge larm. En förprogrammerad logikenhet stoppar aggregatet och motionerar spjäll med jämna tidsintervaller. Vid ej godkänd motionskörning avges larm. Anslutna spjällställdon skall vara anpassade för 24V AC matning. 3. Funktion kontrollenhet rök Kontrollenheten är konstruerad för att uppfylla de krav som ställs för att ge ett tillförlitligt brandskydd tillsammans med våra rökdetektorer. Försedd med reläkontakter för styrning av spjäll och fläktar. Förutom röklarm är kontrollenheten försedd med servicelarm- och fellarmreläer. Vid röklarm tänds en röd lysdiod och samtidigt faller larmreläerna. Vid servicelarm på rökdetektorn börjar lysdioden för servicelarm blinka snabbt i 1 minut. Därefter drar servicelarmsreläet och dioden lyser med fast sken. Om servicelarmet på detektorn återgår, faller reläet och dioden början blinka långsamt: larmminne. Kortslutning och avbrott förorsakar att felrelä och larmreläer aktiveras samtidigt som respektive diod tänds (avbrott, ca 10 sekunder fördröjning). Om kortslutning eller avbrott återgår, faller reläerna och respektive lysdiod börjar blinka långsamt: larmminne. Motionering av reläer: håll resetknappen intryckt i 5 sekunder. 4. Funktion logikenhet för spjällmotionering Motionskörningscykeln aktiveras via jämna tidsintervaller i logikenheten eller via extern signal till denna. Aggregatet stoppar och spjällen motioneras. Vid ej godkänd motionskörning, indikeras larm på logikmodul K7 och aggregatet återstartar ej. Larmet vidarebefordras till aggregatet via externt larm 2. Återställning av larm sker på kontrollenhet och i aggregatets handterminal. 5. Montering Med hjälp av fyra stycken skruvar monteras apparatlådan på vägg, aggregat eller motsvarande. 6. Tekniska data Matningsspänning Effektförbrukning 1,8VA (kontrollenhet) Effektförbrukning 6VA (logikenhet) Transformator 120VA Kapslingsklass IP 65 Omgivningstemperatur Mått (BxHxD) Vikt 230VAC, 50-60Hz 0-50 C 300 x 450 x 142mm 7kg Reservation för ändringar. 1

2 7. Elektrisk anslutning Elektrisk anslutning skall göras av behörig elektriker enligt gällande föreskrifter. 7.1 GOLD RX/PX/CX/SD, version E/F Plint i app.skåp Logikmodul K7 Kontrollenhet B6 Ev. styrning från centralt brandlarm (bygel borttages vid anslutning) Extern styrning motionskörning Bygel borttages vid luftvärmare el i drift (efterkylning) MG7: GOLD Spjällställdon Aggregat (sektion 1) MG7: MG7: MG7: Spjällställdon Spjällställdon Spjällställdon (sektion 2) (sektion 3) (sektion 4) GOLD Aggregat B7: Rökdetektor B7: Rökdetektor Vid eventuellt fler spjälldon för rök i resp. sektion parallellkopplas dessa i kopplingsdosa. Ändlägeskontakten avkänner energilöst spjälldon och den skall i detta läge vara kopplad för normalt öppen. Vid uppdelning av spjälldon för rök i sektioner, för sep. larmindikering borttages bygel mellan resp. sektion * Skärmad kabel rekommenderas vid installation för att eliminera risken med induktans mellan parallella ledningar. Vid eventuellt fler rökdetektorer kopplas dessa i serie. (Slutmotstånd monteras endast på den sista rökdetektorn) Funktion: Vid utlöst rökdetektor B7 i kanal vidarebefordras larm till aggregatet, externt brandlarm. Spjällställdon MG7 styrs via kontrollenhet B6. När rökdetektor blir nedsmutsad avges servicelarm i kontrollenhet B6 och vidarebefordras till aggregatet via externt larm 2. Återställning av larm sker på kontrollenhet B6 och i aggregatets handterminal. Spjällmotionering: Motionskörningscykeln aktiveras via jämna tidsintervaller i logikenhet K7 eller extern signal till K7. Aggregat stoppas och spjällen motioneras. Om motionskörning ej godkänns, indikeras larm på logikenhet K7 och aggregatet återstartar ej. Larmet vidarebefordras till aggregatet via externt larm 2. Återställning av larm sker på kontrollenhet B6 och i aggregatets handterminal. 2 Reservation för ändringar.

3 7.2 GOLD LP/COMPACT Plint i app.skåp Logikmodul K7 Kontrollenhet B6 Ev. styrning från centralt brandlarm (bygel borttages vid anslutning) Extern styrning motionskörning Bygel borttages vid luftvärmare el i drift (efterkylning) 1) Funktionen externt stopp väljes i handterminalen. 2) Funktionen externt larm väljes i handterminalen. 3) Funktionen extern brand/ rökfunktion väljes i handterminalen. För inställningar, se installations- och skötselanvisning 1) 2) 3) GOLD LP/ COMPACT Aggregat MG7: MG7: MG7: Spjällställdon Spjällställdon Spjällställdon (sektion 1) (sektion 2) (sektion 3) MG7: Spjällställdon (sektion 4) IQnomic Plus-modul TBIQ-2-1-aa Placeras lämpligen på DIN-skena i styrutrustningen för GOLD LP/ COMPACT. Modulen ansluts via modularkontakt till aggregatets styrenhet för kommunikation och spänningsmatning. Funktionsomkopplare ställs i läge 0. GOLD LP/ COMPACT Aggregat B7: Rökdetektor B7: Rökdetektor Vid eventuellt fler spjälldon för rök i resp. sektion parallellkopplas dessa i kopplingsdosa. Ändlägeskontakten avkänner energilöst spjälldon och den skall i detta läge vara kopplad för normalt öppen. Vid uppdelning av spjälldon för rök i sektioner, för sep. larmindikering borttages bygel mellan resp. sektion * Skärmad kabel rekommenderas vid installation för att eliminera risken med induktans mellan parallella ledningar. Vid eventuellt fler rökdetektorer kopplas dessa i serie. (Slutmotstånd monteras endast på den sista rökdetektorn) Funktion: Vid utlöst rökdetektor B7 i kanal vidarebefordras larm till aggregatet, externt brandlarm. Spjällställdon MG7 styrs via kontrollenhet B6. När rökdetektor blir nedsmutsad avges servicelarm i kontrollenhet B6 och vidarebefordras till aggregatet via externt larm 2. Återställning av larm sker på kontrollenhet B6 och i aggregatets handterminal. Spjällmotionering: Motionskörningscykeln aktiveras via jämna tidsintervaller i logikenhet K7 eller extern signal till K7. Aggregat stoppas och spjällen motioneras. Om motionskörning ej godkänns, indikeras larm på logikenhet K7 och aggregatet återstartar ej. Larmet vidarebefordras till aggregatet via externt larm 2. Återställning av larm sker på kontrollenhet B6 och i aggregatets handterminal. Reservation för ändringar. 3

4 8. Inställningar 8.1 Menyer för gångtid spjäll, totaltid för motionskörningscykel, antal sektioner spjäll, centralt brandlarm och aktuell tid Logikenhet spänningssatt och i normaldrift. För att växla till nästa menybild tryck A Meny för gångtid spjäll. Visar hur lång tid spjället behöver för att öppna och stänga. Har spjället längre gångtid skall dessa parametrar ändras. Tryck OK Öka eller minska gångtid via + eller. För att bekräfta tryck OK. Med knappen - sker förflyttning till nästa värde. Meny för totaltid för motionskörningscykel. Vid ej godkänd motionering är larmet fördröjt med denna tid. Aggregatet återstartar direkt när motioneringen är godkänd 4 Reservation för ändringar.

5 Menyn visar antal sektioner som spjällen kan delas upp i. Meny för centralt brandlarm, återställning auto/man (grundinställning manuell återställning) Meny för aktuell tid. Klockan är försedd med automatisk växling mellan sommar- och vintertid. Klockan har en gångreserv på 10 år. För att växla till första menybild tryck A. Den övre raden visar ingångar till logikmodulen. Den nedre raden visar utgångar till logikmodulen. När ingången/ utgången är aktiv visas siffran i vitt med svart bakgrund. Reservation för ändringar. 5

6 8.2 Menyer för motionskörning och larmsektioner Logikenhet spänningssatt och i normaldrift. Test av motionskörning utföres genom att trycka B. Meny för motionering. Meny för larm (endast vid eventuellt larm). Är spjällen uppdelade i sektioner visas enbart den sektion som är larmad. Larmet återställes genom att trycka ESC. 6 Reservation för ändringar.

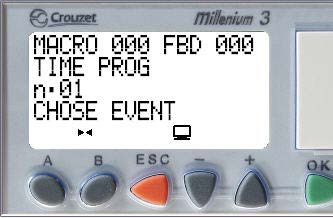

7 8.3 Menyer för att ändra spjällmotioneringstid Logikenhet spänningssatt och i normaldrift. För att växla till nästa menybild tryck ESC+OK samtidigt. Tryck så att PARAMETERS markeras. Tryck OK. n.01. Visar inställning av tidpunkt när motioneringen skall utföras. Observera att om n.01 ändras måste även n.02 ändras. W = Vilka veckor i månaden då funktionen skall vara aktiv. DAY = veckodagar när motionering utförs. 19:00 = Tidpunkt (19:00) då startpuls för motionering ges. Välj önskad parameter med + och. För att ändra tryck OK. Med + och kan värdet förändras. Tryck OK för att bekräfta ändringen. Reservation för ändringar. 7

8 För att komma till menyn för att ändra n.02, se till att n.01 är markerat och tryck på OK. Då visas denna meny. Tryck på + så att n.02 visas och tryck sedan OK. n.02. Denna parameter skall vara inställd 1 minut efter den inställning som är gjord på n.01. W = Vilka veckor i månaden då funktionen skall vara aktiv. DAY = veckodagar när motionering utförs. 19:01 = Tidpunkt (19:01) då startpuls för motionering upphör. Välj önskad parameter med + och. För att ändra tryck OK. Med + och kan värdet förändras. Tryck OK för att bekräfta ändringen. Backa till första menyn genom att trycka på ESC. 8 Reservation för ändringar.

9 8.3 Menyer för att ändra aktuell tid Logikenhet spänningssatt och i normaldrift. För att växla till nästa menybild tryck ESC+OK samtidigt. Tryck så att MISCELLANEOUS markeras. Tryck OK. Tryck så att CLOCK markeras. Tryck OK. Reservation för ändringar. 9

10 DATE/HOUR blinkar. Tryck OK. Tryck + så att önskat värde markeras. Tryck OK. Ändra värde genom att trycka - eller +. Bekräfta ändring genom att trycka OK. Backa till första menyn genom att trycka på ESC, 10 Reservation för ändringar.
