Installation optisk rökdetektor med inbyggd kontrollenhet TBLZ-1-72-a GOLD/COMPACT

Transkript

1 Installation optisk rökdetektor med inbyggd kontrollenhet TBLZ-1-72-a GOLD/COMPACT 1. Allmänt Optisk rökdetektor med inbyggd kontrollenhet TBLZ-1-72-a används för att mäta rökgaser i ventilationskanaler. Den består av en optisk detektor monterad i ett adaptersystem där både rör och kapsling är konstruerade för optimal luftströmning genom detektorn. Systemet uppfyller alla krav på god brandsäkerhet vid lufthastigheter mellan 0,2m/s och 20m/s. Rökdetektorn har även en inbyggd kontrollenhet för styrning av fläktar, brand- och brandgasspjäll. Tillbehör Vid montering på runda eller isolerade kanaler används monteringsbeslag. 2. Funktion Vid normalt driftläge lyser grön lysdiod på kontrollenhetens kretskort. Alla reläer är aktiverade. När brandgas detekteras tänds röd lysdiod på kretskort och detektor. Nedsmutsning av rökdetektorn innebär att den blir känsligare och långsamt går mot larmläge. För att undvika onödigt larm vid nedsmutsning, är detektorn försedd med ett servicelarm (grön lysdiod på rökdetektorn och gul lysdiod på kontrollenhetens kretskort). Detta visar att detektorn bör rengöras. Vid fel är grön lysdiod på kretskortet släckt och inga reläer är aktiverade. Exempel: borttagen rökdetektor eller vid strömavbrott. Återställning av utlöst larm sker på rökdetektorns baksida, se bild. Måttuppgifter Venturirör längd 00 mm eller 100 mm Detektortyp Optisk Driftspänning 2 V AC/DC +/- 10% Strömförbrukning: Drift Ca 1 ma Omgivningstemperatur -10 C till + C Luftfuktighet Max 99% rh Kapslingsklass IP Testad och godkänd Enligt VdS Återställningsknapp. Tekniska data 27 (Samtliga mått är angivna i mm). Underhåll När rökdetektorn blir nedsmutsad, blir den mer känslig och kan ge upphov till servicelarm. Detta kan fördröjas genom enkel rengöring med dammsugare 1 gång/år. Reservation för ändringar. 1

2 REKTANGULÄR KANAL d = h 2xHxB H+B H SE.TBLZ B. Montering och placering Rökdetektorn skall placeras i flödesriktningen, enligt pilen på locket. Rökdetektorn är lägesoberoende och kan monteras på valfri sida av kanalen. Vid stora temperaturskillnader, t ex utomhus eller på kallvindar, måste detektorn isoleras från omgivande luft (p g a risk för kondensbildning i detektorhuset). För att säkerställa en fullgod brandgasdetektering bör rökdetektorn placeras så att avståndet till närmaste störkälla i kanalen (se exempel på störkällor nedan), i luftflödesriktningen räknat, är minst lika stort som x kanalens hydrauliska diameter. Närmaste placering efter en störkälla skall vara minst x kanalens hydrauliska diameter. Hydraulisk diameter Exempel på störkällor FLÄKT LJUDDÄMPARE SPJÄLL BATTERI CIRKULÄR KANAL d = D h Ø D BÖJ REKTANGULÄR KANAL AVGRENING d = h 2xHxB H+B H B Exempel på störkällor DIMENSIONSFÖRÄNDRING FRÅNLUFT TILLUFT LUFTBEHANDLINGSAGGREGAT FLÄKT SPJÄLL LJUDDÄMPARE BATTERI BÖJ AVGRENING DIMENSIONSFÖRÄNDRING 2 FRÅNLUFT TILLUFT LUFTBEHANDLINGSAGGREGAT Reservation för ändringar.

3 1 Borra hål i kanalen. utan monteringsbeslag 8 mm. med monteringsbeslag 1 mm (se punkt 9). Flödesindikator. Detektorn är försedd med en indikator, en röd plasttunga som - när detektorn är rätt installerad - svängs ut av luftströmmen. 2 Kapa ej denna ände! Flödesindikator OBS! Om indikatorn inte rör sig alls bör man överväga en omplacering av detektorn alternativt montera ett s k fläktrör. Ändplugg Mät ventilationskanalen. Kapa eventuellt röret. Röret bör helst täcka minst 90% av kanalens kanalbredd. Detektor med venturirör 00 mm är avsedd för kanaler med max kanalbredd 00 mm. Sätt i ändpluggen. Stoppskruv Elinstallation. Venturirör med hjälpfläkt Träd på tätningen på röret. För in röret i botten på detektorlådan. Lås fast röret med stoppskruven Tätning Öppna locket över kopplingshuset genom att lyfta på snäpplocket. För in kabel genom valfri kabelgenomföring. Vid användning av annan typ av genomföring demonteras de förmonterade genom att först trycka igenom ena sidan och därefter den andra (1-2). Anslut kablar enligt kopplingsschema i avsnitt. Montera röret och detektorn på kanalen. Fäst detektorlådan på punkter vid pilarnas markering. 7 Funktionskontroll. Kontrollera detektorn med rökdetektorprovare i sprayform. För "testhålspluggen" åt sidan och spraya därefter därefter kortvarigt. Vid utlöst larm lyser dioden röd på kretskort och detektor. Vid utlöst servicelarm lyser dioden grön på detektorn och gul på kretskortet. Återmontera testhålspluggen. OBS! VIKTIGT! Riktningspilarna (se detektorfotens form eller ovansidan huset) skall ha samma riktning som luftflödet i kanalen. OBS! Borra EJ hål i plastlocket för skyltar eller dylikt. Detta kan ge läckage som allvarligt nedsätter detektorns funktion. Reservation för ändringar.

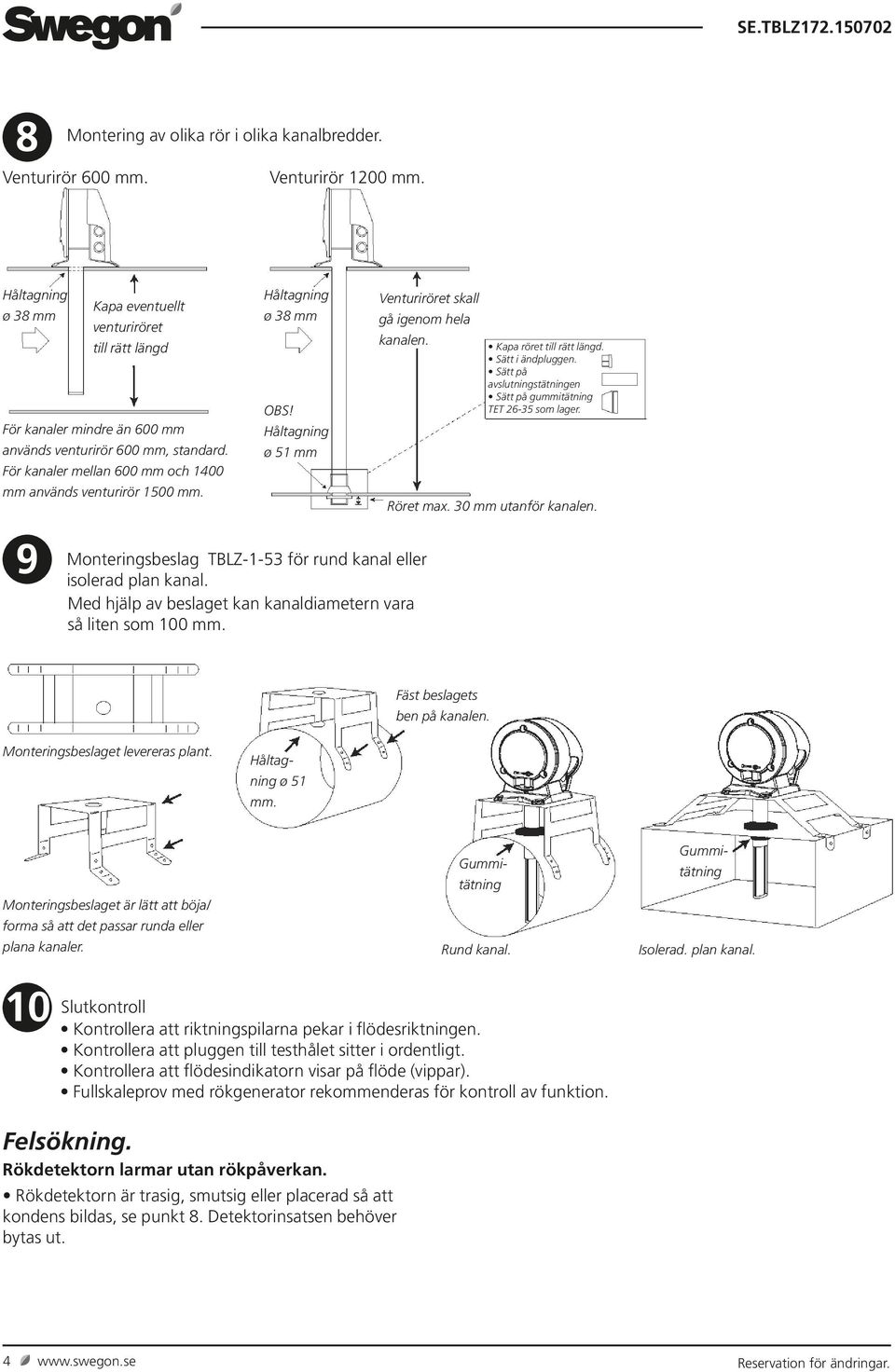

4 8 Montering av olika rör i olika kanalbredder. Venturirör 00 mm. Venturirör 1200 mm. ø 8 mm 9 Kapa eventuellt venturiröret till rätt längd För kanaler mindre än 00 mm används venturirör 00 mm, standard. För kanaler mellan 00 mm och 100 mm används venturirör 100 mm. ø 8 mm OBS! ø 1 mm Monteringsbeslag TBLZ-1- för rund kanal eller isolerad plan kanal. Med hjälp av beslaget kan kanaldiametern vara så liten som 100 mm. Venturiröret skall gå igenom hela kanalen. Kapa röret till rätt längd. Sätt i ändpluggen. Sätt på avslutningstätningen Sätt på gummitätning TET 2- som lager. Röret max. 0 mm utanför kanalen. Fäst beslagets ben på kanalen. Monteringsbeslaget levereras plant. ø 1 mm. Monteringsbeslaget är lätt att böja/ forma så att det passar runda eller plana kanaler. Rund kanal. Gummitätning Gummitätning Isolerad. plan kanal. 10 Slutkontroll Kontrollera att riktningspilarna pekar i flödesriktningen. Kontrollera att pluggen till testhålet sitter i ordentligt. Kontrollera att flödesindikatorn visar på flöde (vippar). Fullskaleprov med rökgenerator rekommenderas för kontroll av funktion. Felsökning. Rökdetektorn larmar utan rökpåverkan. Rökdetektorn är trasig, smutsig eller placerad så att kondens bildas, se punkt 8. Detektorinsatsen behöver bytas ut. Reservation för ändringar.

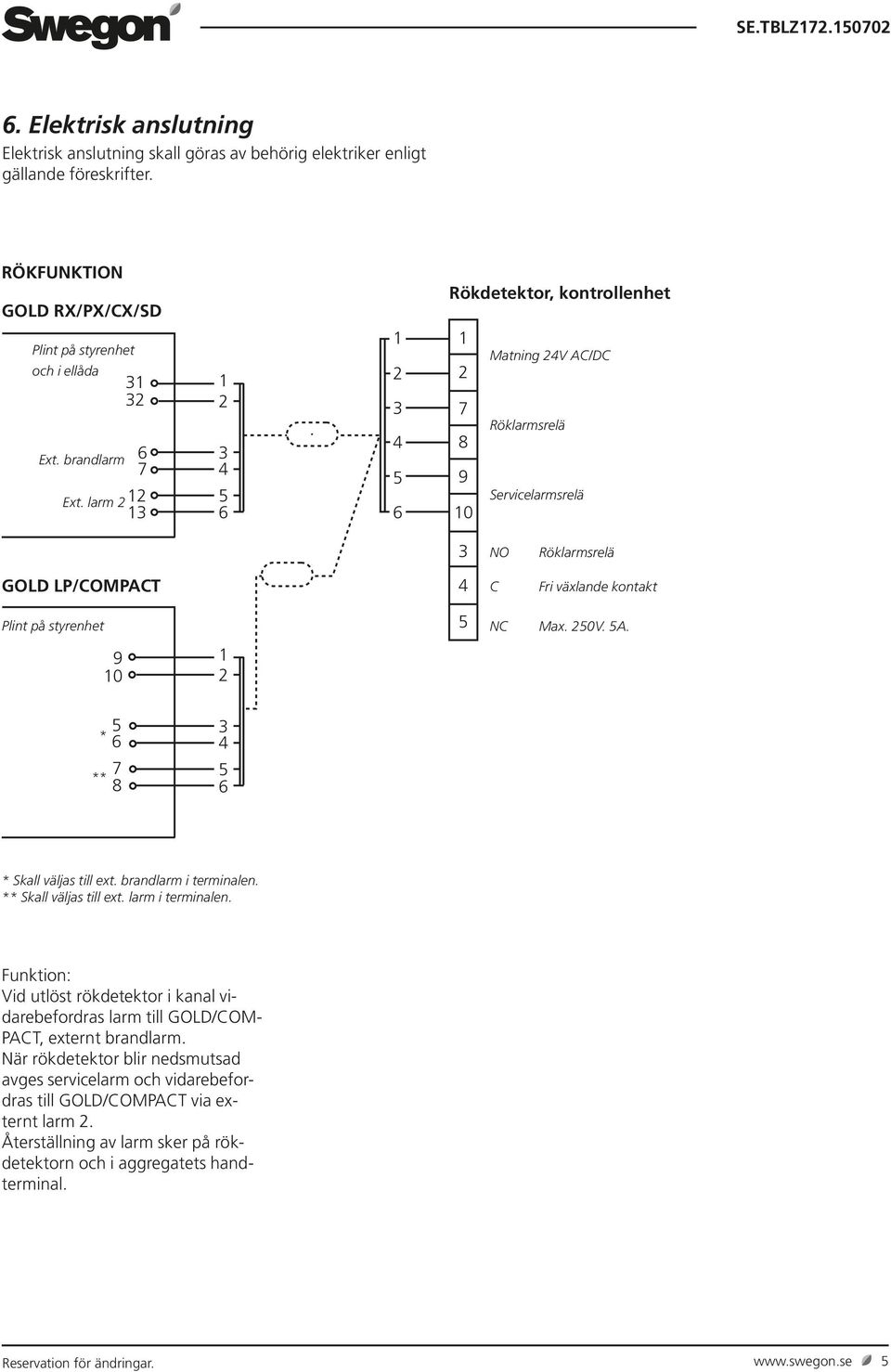

5 . Elektrisk anslutning Elektrisk anslutning skall göras av behörig elektriker enligt gällande föreskrifter. RÖKFUNKTION GOLD RX/PX/CX/SD Plint på styrenhet och i ellåda 1 2 Ext. brandlarm 7 Ext. larm Rökdetektor, kontrollenhet 1 1 Matning 2V AC/DC Röklarmsrelä 8 9 Servicelarmsrelä 10 NO Röklarmsrelä GOLD LP/COMPACT C Fri växlande kontakt Plint på styrenhet NC Max. 20V. A * ** 7 8 * Skall väljas till ext. brandlarm i terminalen. ** Skall väljas till ext. larm i terminalen. Funktion: Vid utlöst rökdetektor i kanal vidarebefordras larm till GOLD/COM- PACT, externt brandlarm. När rökdetektor blir nedsmutsad avges servicelarm och vidarebefordras till GOLD/COMPACT via externt larm 2. Återställning av larm sker på rökdetektorn och i aggregatets handterminal. Reservation för ändringar.
