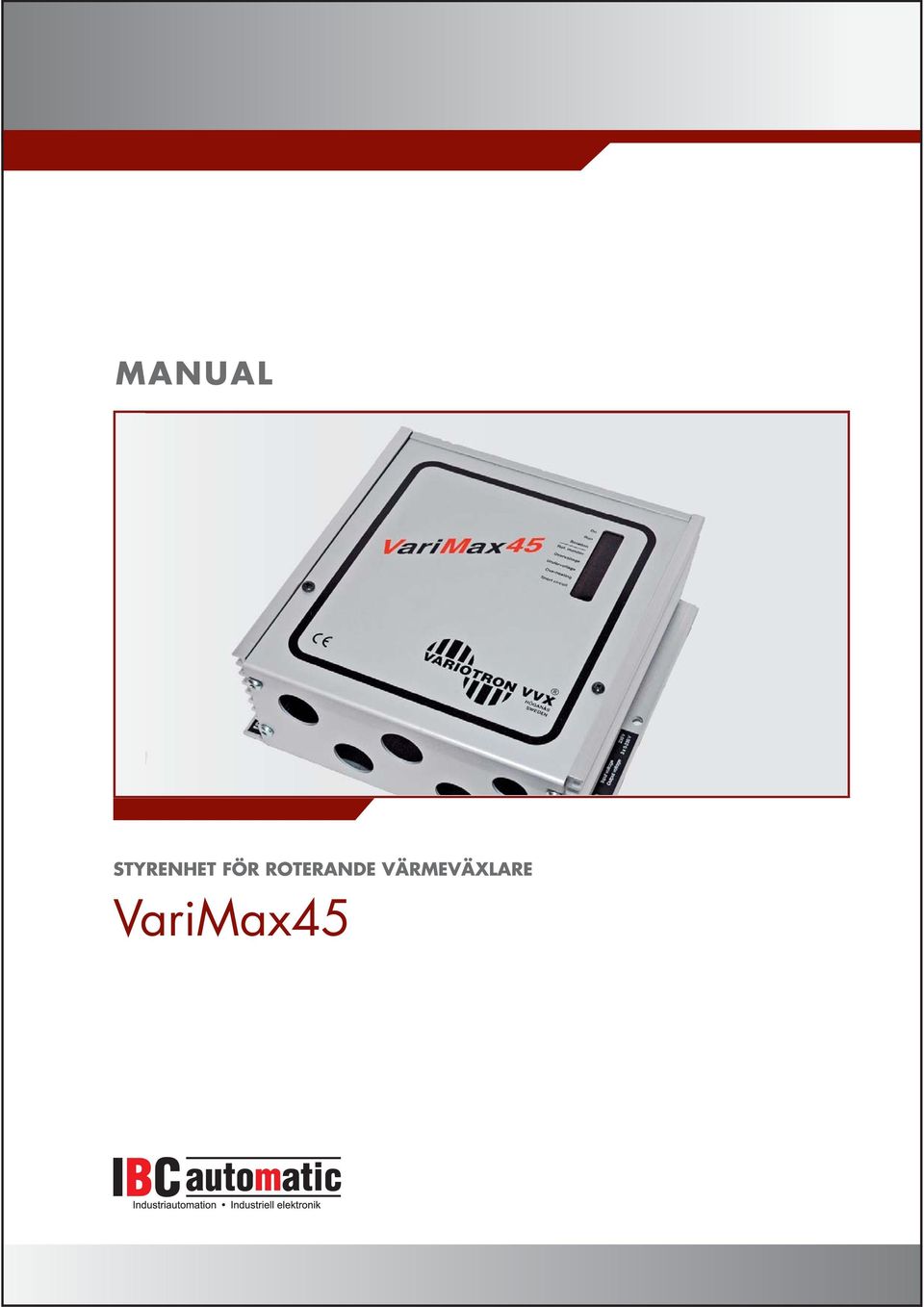

1 MANUAL STYRENHET FÖR ROTERANDE VÄRMEVÄXLARE VariMax45

2

3 INNEHÅLLSFÖRTECKNING Funktionsbeskrivning 1 Tekniska data 2 Funktioner DIP-omkopplare - Manuell körning (vid test) - Driftindikeringar - Larm - Inställningar via potentiometer - Tryckknapp Inkopplingsschema 5 Inkopplingar 5 Insignal/varvtal 6 EMC-installation 6 Kontroll innan styrenheten spänningsätts 7 Drifttagning av utrustningen 7 Tillverkardeklaration 8 Egna anteckningar 9-11

4

5 FUNKTIONSBESKRIVNING VariMax45 tillsammans med VariMax-motor45 är en optimerad lösning för att driva en roterande värmeväxlare. VariMax45 är avsedd för termiska rotorer upp till 2,5 m och för hygroskopiska upp till 2,0 m. VariMax45 har inbyggd förskjutning av insignalen, vilket innebär att rotorns verkningsgrad blir proportionell mot insignalen. VariMax45 har ett fast inställt tröskelvärde på 0,1 V ( 0,13 0,07 V). VariMax45 har inbyggd renblåsningsfunktion och rotationsvakt. Funktionerna är frånkopplingsbara via DIP-omkopplare. VariMax45 startar automatiskt efter spänningsbortfall, samt ger reset på alla larm vid återstart. VariMax-motor45 är en mångpolig motor med stort moment inom hela varvtalsområdet. Motorn roterar med rpm, detta motsvarar ungefär en rotorhastighet på 0,1-12 rpm för termiska rotorer och 0,2-20 rpm för hygroskopiska. Vid stillastående motor aktiveras ett hållmoment så att rotorn alltid står stilla. Hållmomentet försvinner om spänningen till styrningen försvinner. Motorn har ingen termokontakt då styrningen begränsar strömmen till ett förutbestämt värde. Detta innebär att motorn inte kan bli för varm. Motorn är som standard monterad med 3 m kabel. 1

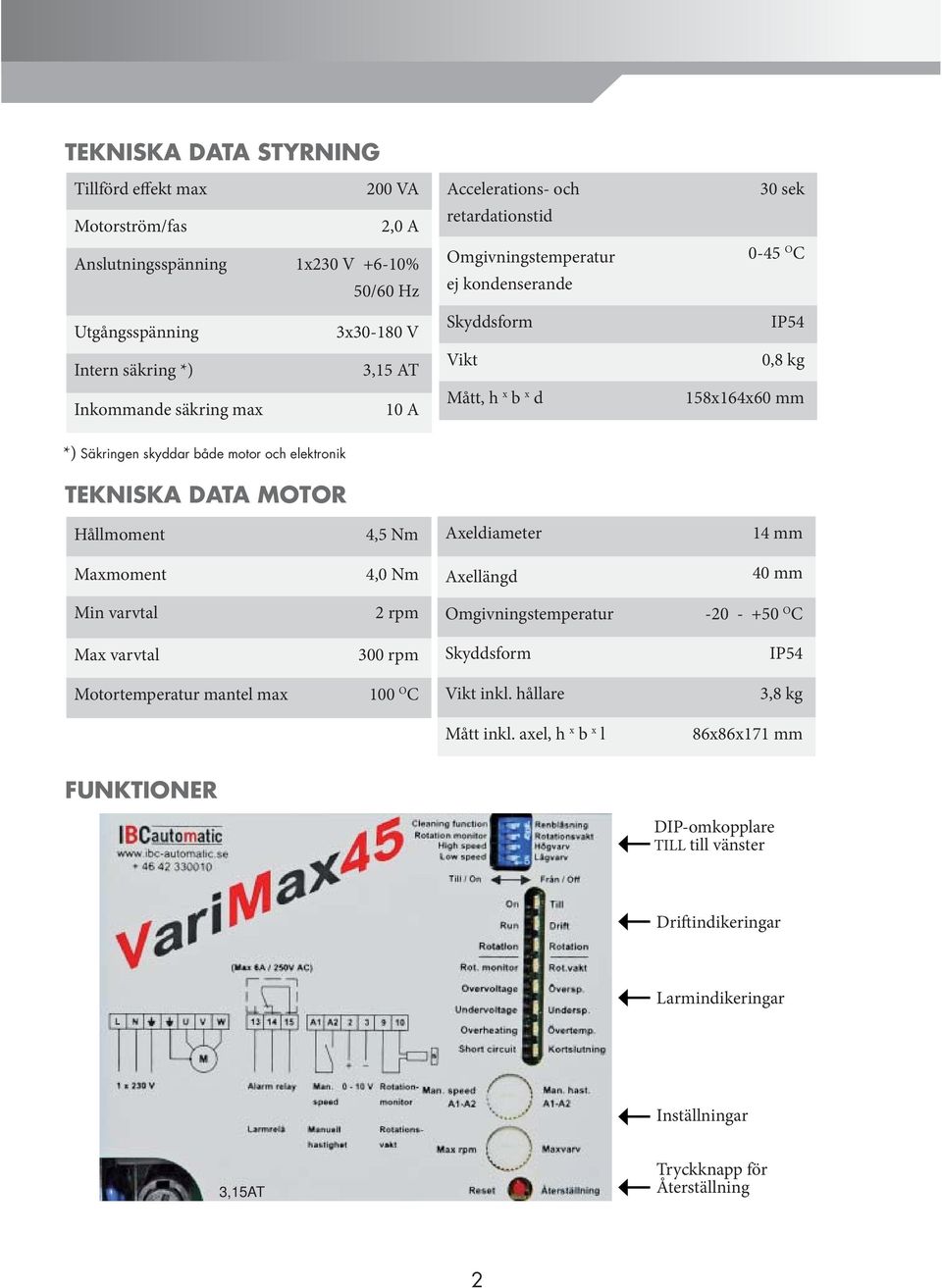

6 TEKNISKA DATA STYRNING Tillförd effekt max 200 VA Motorström/fas 2,0 A Anslutningsspänning 1x230 V +6-10% 50/60 Hz Utgångsspänning 3x V Intern säkring *) 3,15 AT Inkommande säkring max 10 A Accelerations- och retardationstid Omgivningstemperatur ej kondenserande Skyddsform Vikt Mått, h x b x d 30 sek 0-45 O C IP54 0,8 kg 158x164x60 mm *) Säkringen skyddar både motor och elektronik TEKNISKA DATA MOTOR Hållmoment 4,5 Nm Axeldiameter 14 mm Maxmoment 4,0 Nm Axellängd 40 mm Min varvtal 2 rpm Omgivningstemperatur O C Max varvtal 300 rpm Skyddsform IP54 Motortemperatur mantel max 100 O C Vikt inkl. hållare 3,8 kg Mått inkl. axel, h x b x l 86x86x171 mm FUNKTIONER DIP-omkopplare TILL till vänster Driftindikeringar Larmindikeringar Inställningar 3,15AT Tryckknapp för Återställning 2

7 DIP-OMKOPPLARE Renblåsning Rotationsvakt Renblåsningsfunktion inkopplad i läge TILL. När VVX-rotorn stått still i 30 minuter aktiveras renblåsningsfunktionen och rotorn roterar under 10 sekunder med 12 rpm på motorn. Rotationsvakt inkopplad i läge TILL. MANUELL KÖRNING (VID TEST) Högvarv Lågvarv Rotorn roterar på inställt maxvarv, då omkopplaren står i läge TILL. Rotorn roterar på fast inställt minvarv (2 rpm på motorn), då omkopplaren står i läge TILL. DRIFTINDIKERINGAR Till/larm Drift Rotation Spänning till, lyser med fast sken. Blinkar när styrenheten löst ut. Lyser då motorn skall rotera. Blinkar när magneten passerar magnetgivaren, oavsett inställning av DIP-omkopplaren Rotationsvakt. Blinkar även om insignalen är lägre än tröskelvärdet. LARM Vid larm återstartar styrningen efter 30 sekunder. Respektive röd lysdiod lyser under samma tid (30 sek). Efter återstart slocknar lysdioden, detta sker två gånger. Tredje gången drar larmreläet och larmet går vidare. Tiden mellan första och andra larmet, respektive andra och tredje, får inte vara längre än 60 minuter, annars återställs sekvensen. Grön lysdiod lyser med fast sken vid första och andra larmet och först vid tredje larmet börjar den blinka. Samtliga larm är därefter kvarstående. Rotationsvakt Larmar och löser ut om puls ej erhålles var 30:e minut vid minvarv (2 rpm på motorn) samt var 20:e sekund vid maxvarv (300 rpm på motorn). Tiden mellan dessa hastigheter är linjär. Funktionen är frånkopplingsbar via DIP-omkopplare. Forts. nästa sida 3

8 Forts. från föregående sida Trolig felorsak vid installation - Magneten felvänd. - Magnetgivaren inkopplad fel (fel polaritet). - För stort avstånd mellan magnetgivare och magnet, max 15 mm. Se inkopplingar sidan 5. Trolig felorsak vid drift - Rembrott. - Remmen slirar. - Rotorn fastnat. - Magnetgivaren eller magneten ej intakt. Överspänning Larmar och löser ut om matningsspänningen överstiger 250 V. Underspänning Larmar och löser ut om matningsspänningen understiger 200 V. Kortslutning Larmar och löser ut vid kortslutning fas - fas eller fas - jord Trolig felorsak - Lindningsfel i motorn. Mät motorresistensen, skall vara lika på alla faserna. - Kortslutning mellan faserna i kabeln. - Jordfel i motor eller kabel. OBS! Rätt värde på spänning och ström erhålls endast med ett vridjärnsinstrument. INSTÄLLNINGAR VIA POTENTIOMETER Manuell hastighet Maxvarv Genom att sluta A1-A2 styrs hastigheten via potentiometern märkt Manuell hastighet. Kan regleras mellan rpm på motorn (ung. 0,1-12 rpm på en termisk rotor), t ex vid kylåtervinning. Rotorn roterar med inställt varvtal oavsett insignalens värde. Potentiometer för inställning av maxvarv. Reglerar mellan rpm på motorn (ung rpm på en termisk rotor). TRYCKKNAPP Återställning Resetknapp för återställning av styrningen. Styrningen återställs även vid spänningsbortfall. 4

9 INKOPPLINGSSCHEMA Kraftdel Signaler L N U V W A1 A v br S M + Ink. 1x230V 3x30-180V Utgång larmrelä (Max 6A/250V AC) Manuell hastighet Insignal 0-10V Ingång rotationsvakt INKOPPLINGAR Matningsspänning (L-N) Motor (U-V-W) Larmrelä ( ) Manuell hastighet (A1-A2) Insignal (2-3) Rotationsvakt (9-10) 1x230V %, 50/60 Hz. VariMax-motor45 måste användas. Rotationsriktning ändras genom att skifta två av faserna. Sluter mellan vid larm eller spänningsbortfall. Max 6A / 250 V AC. Ger inställt varvtal vid slutning V. Plus ansluts till plint 2, minus till plint 3. Vit kabel ansluts till plint 9, brun till plint 10. Magneten monteras med sydsidan (S) mot givaren. Max avstånd 15 mm. 5

10 INSIGNAL/VARVTAL Varvtal rpm rpm % EMC-INSTALLATION Insignal V Ink. EKK 3G1,5 Ej skärmad Motorkabel, Ölflex Classic 110 CY, /4G0,75 Skärmad Magnetgivare, LiYCY 2x0,34 Skärmad Insignal, LiYCY 2x0,34/0,5 Skärmad EMC-förskruvning skall användas till skärmad kabel. Ovanstående kablar, eller likvärdiga, skall användas för att uppfylla EMC-direktivet. 6

11 KONTROLL INNAN STYRENHETEN SPÄNNINGSÄTTS Kontrollera att styrenheten är inkopplad enligt anvisning på sidan 5. Matningsspänning 230 V %, 50/60 Hz. Kontrollera att insignalen är 0-10 V. Kontrollera att rotationsvakt och renblåsningsfunktion är inkopplad. DRIFTTAGNING AV UTRUSTNINGEN Bör ske i ordningsföljd Kontrollera att Injustering av maxvarv Kontroll av minvarv Kontroll av rotationsvakt Kontroll av renblåsning Avsluta med att motorn roterar åt rätt håll i förhållande till rotorns rotationsriktning. Vid fel skiftas två faser till motorn. Ställ DIP-omkopplaren för Högvarv i läge TILL. Justera Maxvarv så att rotorn roterar med rpm (eller efter anvisning från rotortillverkaren). Ställ DIP-omkopplaren för Lågvarv i läge TILL. Kontrollera att rotorn går igång. Minvarvet är fast inställt. Gul lysdiod Rotation skall blinka då magneten passerar magnetgivaren, oavsett DIP-omkopplarens läge. Slå av spänningen. Tillse att DIP-omkopplaren Renblåsning är i läge TILL, samt att insignalen är bortkopplad. Efter spänningstillslag roterar rotorn under 10 sekunder med 12 rpm på motorn. låta reglercentralen styra rotorn på max- och minvarv och kontrollera att rotorns hastighet är rätt. 7

12 TILLVERKARDEKLARATION Tillverkarens försäkran om produktens överensstämmelse med kraven i EMC-DIREKTIVET 2004/108/EG. Tillverkare Produkt Typbeteckning EG-direktiv som tillämpas på produkten IBC automatic i Höganäs AB Brännerigatan 5A, HÖGANÄS Styrenhet för roterande värmeväxlare VariMax45 Samtliga styrenheter är godkända enligt kraven i EMC-direktivet 2004/108/EG och är testade enligt standard EN :2004, Emission Kategori C1 och Immunitet Kategori C2. Samtliga styrenheter följer lågspänningsdirektivet 2006/95/EG, standard EN Tillverkaren försäkrar på eget ansvar att den produkt som denna försäkran avser överensstämmer med de krav som anges i ovan angivna EG-direktiv. Denna produkt överensstämmer med RoHS-direktivet. Höganäs IBC automatic i Höganäs AB Christer Persson VD 8

13 EGNA ANTECKNINGAR 9

14 EGNA ANTECKNINGAR 10

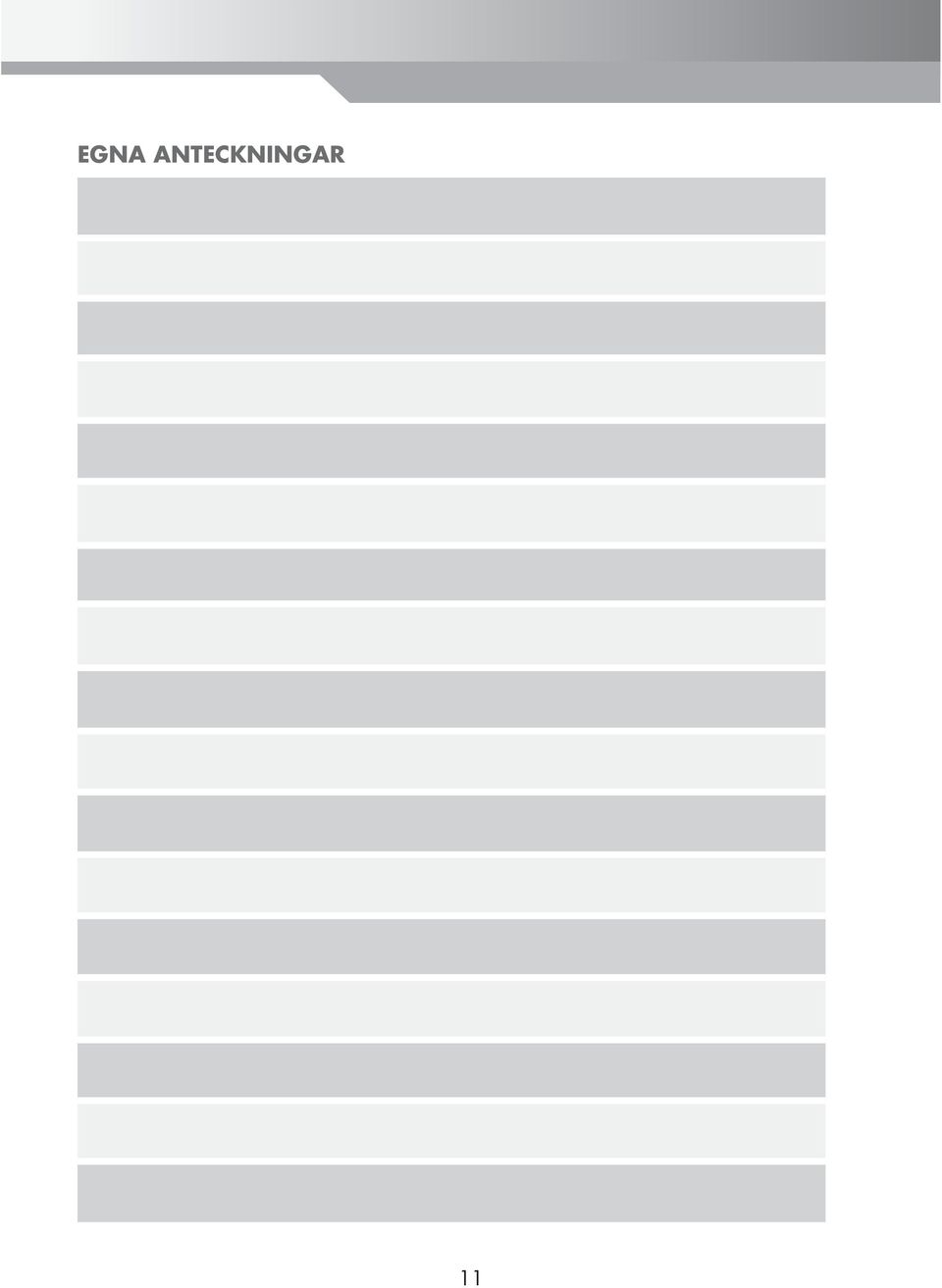

15 EGNA ANTECKNINGAR 11

16 VERSION 1.3 F REVIDERAD IBC automatic i Höganäs AB Brännerigatan 5 A Höganäs Sverige Tel Fax info@ibc-automatic.se
