1 Inkopplingsanvisning MGSM 5.0 MGSM 5.0-PS VARNING: Enheten får endast kopplas in av behörig person. Läs igenom instruktionerna innan inkoppling. All inkoppling måste ske med spänningen avstängd Spänningen får ej slås till utan antennen inkopplad. Användande av modulen utan antenn kan medföra skada på enheten, varvid garantin ej gäller. Modifiering och service får endast utföras av auktoriserad personal. Enheten måste skyddas mot statisk elektricitet. Enheten måste installeras i lämplig kapsling. Regler gällande: strömförsörjning, kapsling och skärmning måste beaktas. enheten sänder ut radiovågor och kan därför i vissa fall störa annan utrustning, t. ex radiomottagare och ljudanläggningar. Se därför till att inte dra några ledningar i näreten av antennen.

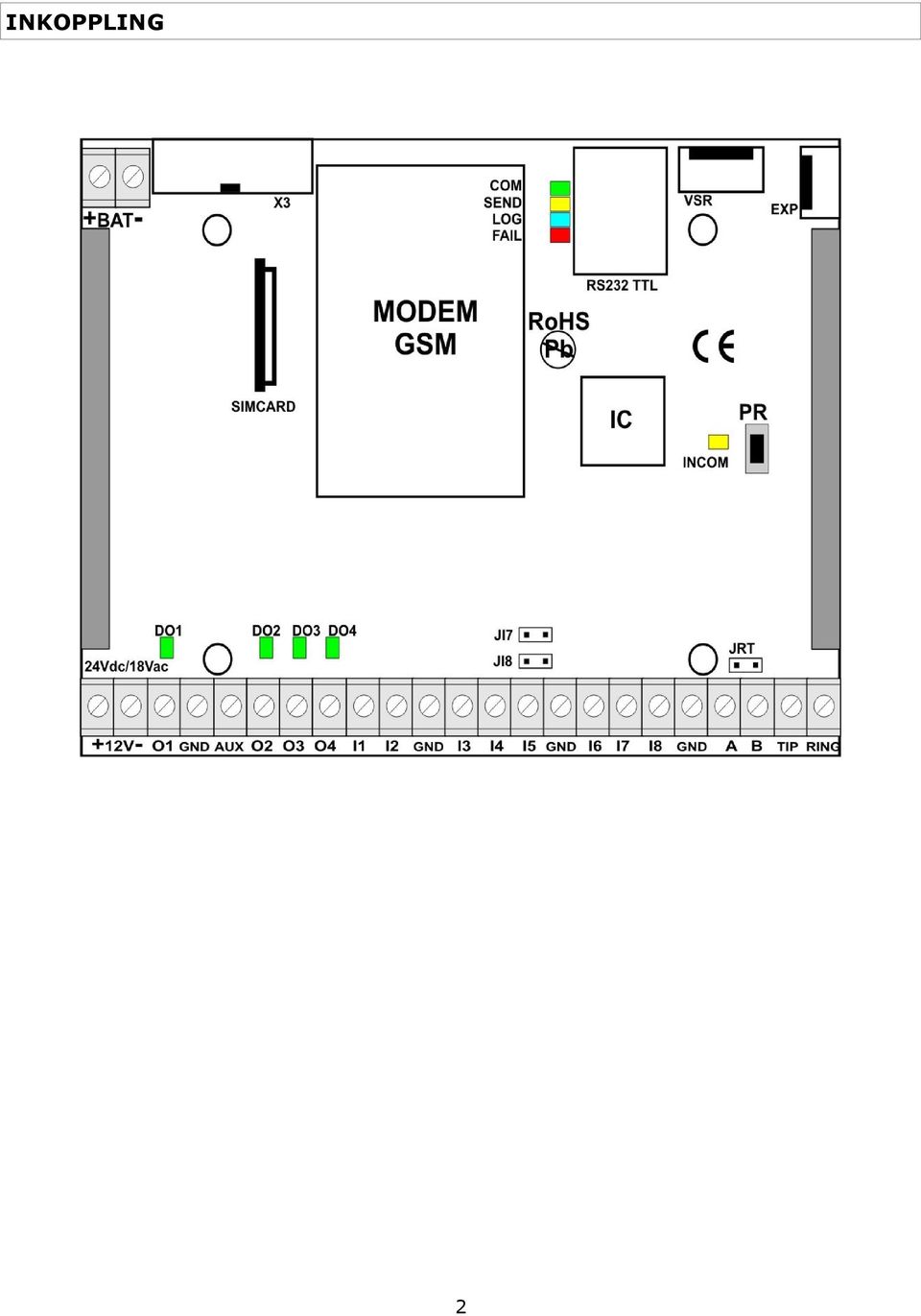

2 INKOPPLING 2

3 KOMPONENT / KONTAKT +12V2Vdc/18Vac O1 BESKRIVNING matningsspänning: MGSM 5.0 = 10-14V/DC MGSM 5.0-PS= 17-20V/AC eller 20-30V/DC * Utgång med hög drivförmåga (transistortyp, klarar +12V, 1A strömbegränsning) AUX spänningsutgång för tillbehör/extrautrustning (kortslutningsskyddad: 300mA, PTC överströmsskydd) O2, O3, O4 Lågströmsutgång (transistortyp, sluter mot GND, EJ kortslutningsskyddad!) I1 I6 ingångar (NO, NC, EOL, 2EOL/NC, 2EOL/NO) I7, I8 ingångar (NO, NC), triggad av GND eller +12V (+U) GND (x4) A, B TIP, RING X3 SIMCARD RS 232 TTL Gemensam GND (0V) för in- och utgångar RS485-buss Av modulen genererad fast telefonlinje (PSTN) (för anslutning av telefon eller larmuppringare) Reserverad (för framtida bruk) SIM-hållare (vertikal) RJ12 anslutning för programmeringskabel VSR Anslutning för talmodul EXP Anslutning för extrautrustning +BAT- batterianslutning (endast MGSM 5.0-PS) BAT+: röd, batteriets pluspol JI7, JI8 I7, I8 byglingar för val av polaritet på ingångarna JRT DO1, DO2, DO3, DO4 COMM SEND LOG FAIL INCOM PR MODEM GSM FME-F BAT-: svart, batteriets minuspol Bygling för terminering av RS485-bussen (monterad = 120 Ohm terminering) lysdioder (gröna) för indikering av utgångsstatus lysdiod (grön) för indikering av GSM-kommunikation OK lysdiod (gul) för indikering av att enheten skickar SMS eller håller på att ringa (i programmeringsläge: kommunikation med PC) lysdiod (blå) för indikering signalstyrka lysdiod (röd) för indikering av fel (i programmeringsläge: uppdatering av mjukvara) lysdiod (gul) för indikering av att enheten tar emot SMS eller inkommande samtal knapp för att aktivera programmeringsläge via RS232 (TTL) GSM-modul SIM300Z Antennanslutning (FME-F) 3

4 INSTALLATION MGSM 5.0/5.0-PS måste installeras inomhus, och får bara användas vid normal luftfuktighet (RH=90% max. ingen kondensbildning) och vid temperaturer mellan -10 C och +45 C. Följande bör beaktas när man väljer var enheten ska installeras: - GSM-Täckning (kontrollera att den valda operatören har täckning.), - tillgänglighet och avstånd till larmsignaler, givare och triggersignaler (t. ex. kontrollpanelen), - att lämplig strömförsörjning antingen finns tillgänglig eller är möjlig att installera, - att strömförsörjningen ger ut rätt spänning och tillräckligt med ström: MGSM 5.0 kräver 10-14VDC/1A (min), en stabiliserad strömförsörjning på 13.8V DC är att föredra. MGSM 5.0-PS kräver 17-20VAC/30VA, eller 20-30VDC/1A min (t. ex.. PSU 24V DC) - känslighet för sabotage, - säkert avstånd till potentiella störkällor (t. ex. byggnader, radiosändare, kraftledningar etc.). - MGSM 5.0/5.0-PS ska monteras i en för ändamålet lämplig kapsling, t. ex. O-R1, O-R2, O-R3, O-RH, O-RDIN eller liknande DRIFTTAGNING Installera SIM-kortet i hållaren: SIM-kortet ska sitta med kontaktytorna inåt, så att avfasningen på SIM-kortet hamnar uppåt. Se till att alla anslutningar är ok, att eventuella tilläggsmoduler är inkopplade och att antennen är ansluten innan du fortsätter. Observera: Vidtag lämpliga åtgärder för att skydda enheten mot statisk elektricitet. Använd inte enheten utan antenn. 4

5 INKOPPLING AV TALMODULEN. MGSM 5.0/5.0-PS är förberedd för att ansluta en VSR-2, ARA, eller AMR-1 talmodul eller mikrofonmodul för att skicka tal och fjärravlyssna objektet. Talmodulen kan spela upp ett förinspelat tal vid en specifik händelse (larm). Meddelandet upprepas automatiskt tills samtalet bryts. Röstmodulen ska anslutas till VSR-kontakten. Meddelanden kan spelas in så fort spänningen slagits till. Talmodulen har inbyggd mikrofon. Inspelade meddelanden kan lyssnas av genom att koppla in ett par hörlurar till modulen. Modulen behåller inspelade meddelanden även om strömmen försvinner under längre tid. Fjärravlyssning av objektet kan åstadkommas med AMR-1, antingen vid larm, eller genom att ringa upp MGSM-5.0 från ett godkänt nummer. Talmodulen kopplas in enligt nedanstående. VSR, AUDIO-IN BESKRIVNING 1 GND 0V, 2 AUDIO SIGNAL ingång för audio 3 SYNTHESIZER TRIGGER - 5V 4 reserverad V VSR 5

6 INKOPPLING AV INGÅNGAR ingångarna på MGSM 5.0/5.0-PS klarar av att arbeta med följande kopplingar: - potentialfria kontakter: NC (normalt sluten), NO (normalt öppen). - utgångar som sluter mot jord. - utgångar som sluter mot +12V. TYP POLARITET NC NO EOL 2EOL/NC 2EOL/NO I1 I6 I7, I8 (GND eller +12V) (GND eller +12V) X X X INGÅNG Polaritet: NC. NOkontakt Polaritet: NO. SABOTAGE Polaritet: EOL (Med sabotageskydd). 6

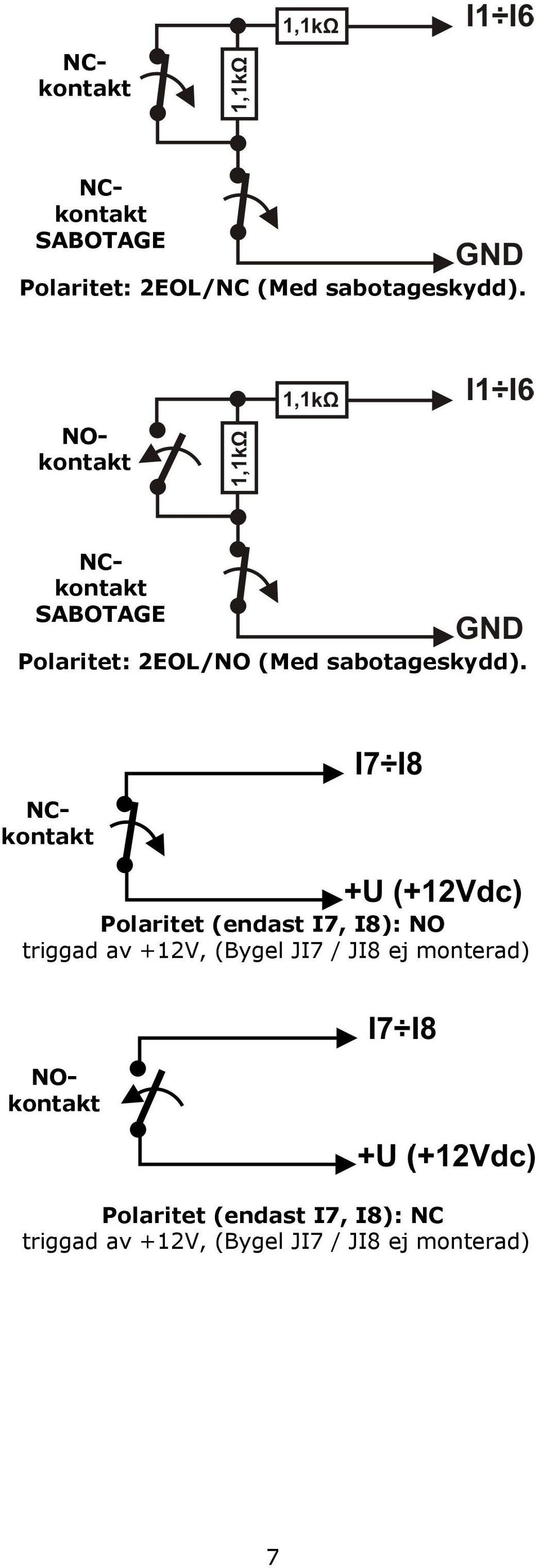

7 SABOTAGE Polaritet: 2EOL/NC (Med sabotageskydd). NOkontakt SABOTAGE Polaritet: 2EOL/NO (Med sabotageskydd). Polaritet (endast I7, I8): NO triggad av +12V, (Bygel JI7 / JI8 ej monterad) NOkontakt Polaritet (endast I7, I8): NC triggad av +12V, (Bygel JI7 / JI8 ej monterad) 7

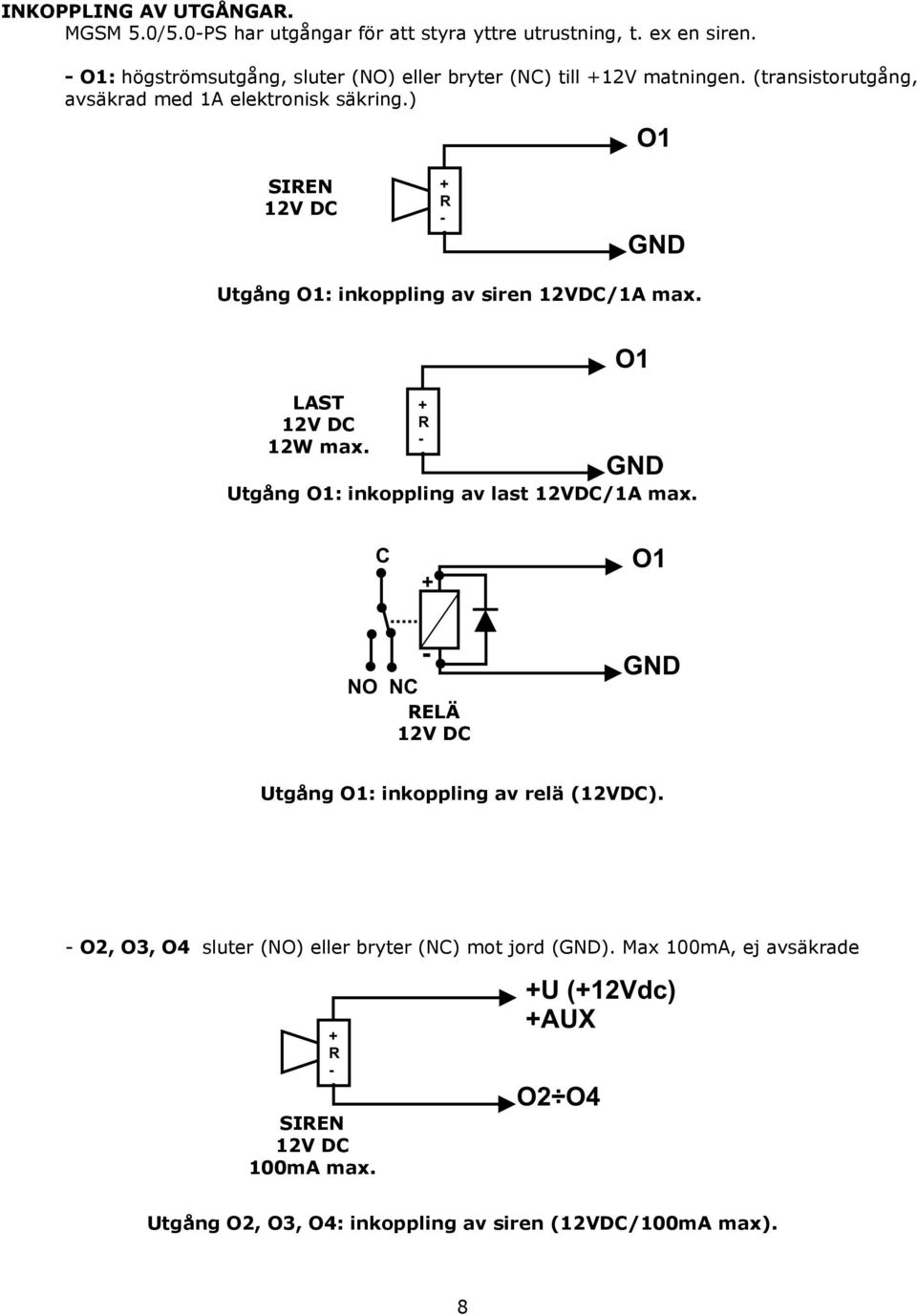

8 INKOPPLING AV UTGÅNGAR. MGSM 5.0/5.0-PS har utgångar för att styra yttre utrustning, t. ex en siren. - O1: högströmsutgång, sluter (NO) eller bryter (NC) till +12V matningen. (transistorutgång, avsäkrad med 1A elektronisk säkring.) SIREN 12V DC Utgång O1: inkoppling av siren 12VDC/1A max. LAST 12V DC 12W max. Utgång O1: inkoppling av last 12VDC/1A max. RELÄ 12V DC Utgång O1: inkoppling av relä (12VDC). - O2, O3, O4 sluter (NO) eller bryter (NC) mot jord (GND). Max 100mA, ej avsäkrade SIREN 12V DC 100mA max. Utgång O2, O3, O4: inkoppling av siren (12VDC/100mA max). 8

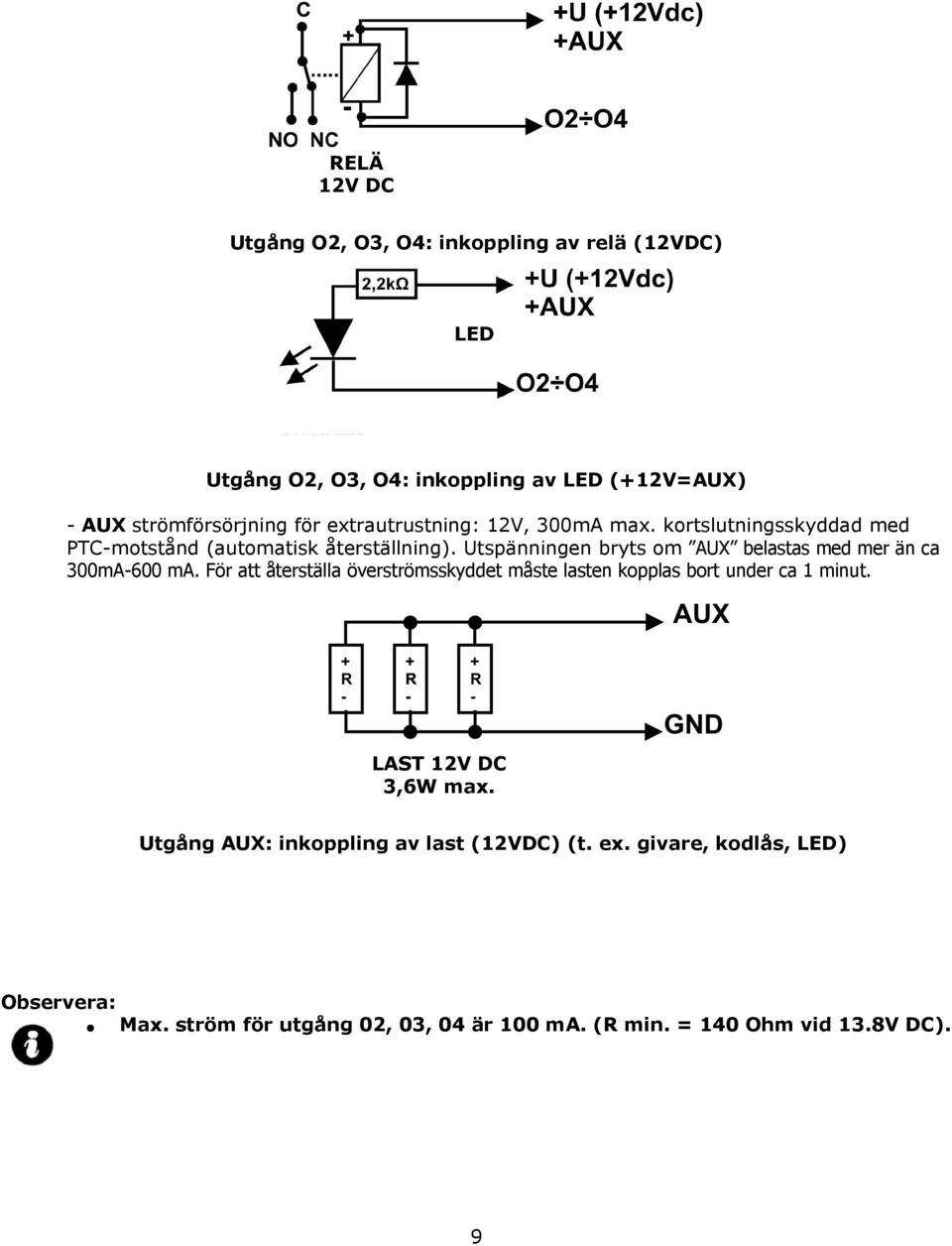

9 RELÄ 12V DC Utgång O2, O3, O4: inkoppling av relä (12VDC) LED Utgång O2, O3, O4: inkoppling av LED (+12V=AUX) - AUX strömförsörjning för extrautrustning: 12V, 300mA max. kortslutningsskyddad med PTC-motstånd (automatisk återställning). Utspänningen bryts om AUX belastas med mer än ca 300mA-600 ma. För att återställa överströmsskyddet måste lasten kopplas bort under ca 1 minut. LAST 12V DC 3,6W max. Utgång AUX: inkoppling av last (12VDC) (t. ex. givare, kodlås, LED) Observera: Max. ström för utgång 02, 03, 04 är 100 ma. (R min. = 140 Ohm vid 13.8V DC). 9

10 INKOPPLING AV FAST TELELINJE - TIP, RING fast telelinje, genererad av enheten. (För anslutning av telefon eller larmuppringare) TELEFON, LARMUPPRINGARE Observera: Inkoppling av annan fast linje (PSTN, analog eller digital) kommer att orsaka skada på enheten, medföra risk för elektriska stötar, samt häva garantin! 10
