1 Trådlöst Dokument översatt från engelska -se A001

2 Innehåll 1 Produktbeskrivning Riktlinjer för installation Beskrivning av gränssnitt Anslutningar Start Läge aktiv/användare/fel Anslutningsläge Kommunikationsgränssnittets funktioner Start och återställning Felsökning... 9

3 1 Produktbeskrivning en är en trådlös gateway mellan luftbehandlingsaggregatet från Systemair och trådlösa fjärrmoduler. Kommunikationsfrekvens är 868,3 MHz. De trådlösa fjärrmodulerna, som SmartDial, ingångsmodul, luftfuktighetsgivare och CO 2-givare, ansluts trådlöst till en. Ingen av de trådlösa fjärrmodulerna fungerar om inte gatewayen är installerad. Upp till 10 trådlösa fjärrmoduler kan anslutas samtidigt till gatewayen. en är avsedd för montering på vägg eller väggbox. Obs! Inga interna parametrar eller inställningar kan ändras av användaren. 2 Riktlinjer för installation Signalstyrkan är tillräcklig för de flesta tillämpningar. Trådlösa signaler försvagas dock mellan gatewayen och de olika 1 Systemair AB

4 trådlösa modulerna. I varje byggnad finns olika hinder, som måste beaktas. Montera inte en direkt på luftbehandlingsaggregatet metallchassit kan störa radiokommunikationen. Beakta nedanstående punkter vid planering och installation, för att säkerställa bästa funktion. Max. 30 m i fritt fält mellan enheterna. Metalldelar i byggnaden försvagar signalerna. Armerad betong i väggar och golv försvagar signalstyrkan avsevärt, men alla byggnadsmaterial försvagar signalen i viss mån. Obs! Systemair rekommenderar att en installationsplan upprättas, innan den faktiska installationen inleds, för att ge överblick över enheterna i respektive rum. 2 Systemair AB

5 3 Beskrivning av gränssnitt Gatewayen sänder och tar emot data trådlöst till och från fjärrmodulerna. Den är ansluten via en RS485-buss till luftbehandlingsaggregatet. Användargränssnittet för produkten har en knapp och två indikeringslampor. En röd (nederst) och en grön (överst) indikeringslampa visar gatewayens status Grön och röd statusindikeringslampa. 2. Funktionsknapp 3.1 Anslutningar en är fysiskt ansluten till luftbehandlingsaggregatet från Systemair med en kabel. Max. kabellängd: 50 m. 3 Systemair AB

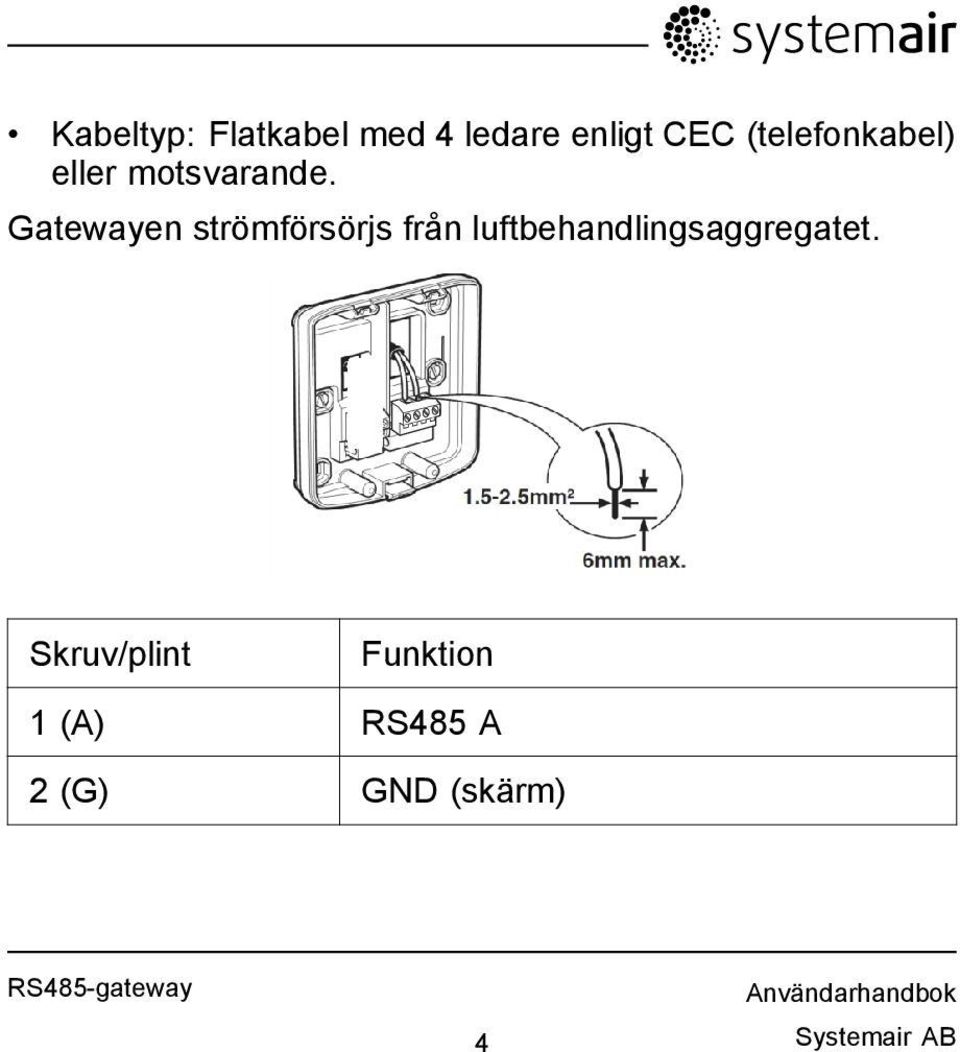

6 Kabeltyp: Flatkabel med 4 ledare enligt CEC (telefonkabel) eller motsvarande. Gatewayen strömförsörjs från luftbehandlingsaggregatet. Skruv/plint Funktion 1 (A) RS485 A 2 (G) GND (skärm) 4 Systemair AB

7 3 (B) RS485 B 4 (P) Strömförsörjning (5 VDC/24 VAC) Externa anslutningar på luftbehandlingsaggregatet Kabelgenomföringar 1 2. Anslutning till DI3 via till/från-omkopplare 3. Anslutning till manöverpanel och/eller Anslut kabeln (3) till luftbehandlingsaggregatet. Om en manöverpanel redan är ansluten till (3) kan en grenkoppling användas för anslutning av både gateway och manöverpanel av standardtyp. 3.2 Start När gatewayen startats tänds den gröna indikeringslampan. Efter 2 sekunder går gatewayen in i viloläge. 5 Systemair AB

8 I viloläge är indikeringslamporna släckta. När knappen trycks in aktiveras läge aktiv/användare/fel. 3.3 Läge aktiv/användare/fel I läge aktiv/användare/fel kan indikeringslamporna indikera nedanstående tillstånd. Indikering Grön indikeringslampa lyser konstant Grön indikeringslampa blinkar i 3 sekunder Röd indikeringslampa blinkar Status/funktion System OK. Fjärrmodulen kan börja sända anslutningsbegäran. Ingen trådlös kommunikation mellan fjärrmodul och gateway eller fjärrmodul inte ansluten. 6 Systemair AB

9 Blinkar rött (fel). Tillståndet repeteras med några sekunders intervall. Om knappen hålls intryckt i 10 sekunder blinkar den gröna lampan i 3 sekunder. Om knappen släpps inom 3 sekunder aktiveras anslutningsläge. Om knappen inte släpps inom 3 sekunder slocknar lampan och gatewayen går in i viloläge. Om knappen inte hålls intryckt under minst 10 sekunder går gatewayen in i viloläge. 3.4 Anslutningsläge I anslutningsläge anropar fjärrmodulen gatewayen och begär anslutning. I anslutningsläge blinkar den röda och gröna indikeringslampan omväxlande och anslutningsbegäran från fjärrmodul kan tas emot. Om en begäran från en fjärrmodul tas emot och accepteras förblir fjärrmodulen i anslutningsläge i ytterligare 5 minuter. Gatewayen accepterar ytterligare begäranden från fjärrmoduler, utan att knappen behöver tryckas in igen. 7 Systemair AB

10 Om ingen anslutningsbegäran mottas inom 5 minuter går modulen in i viloläge. När knappen trycks in igen aktiveras läge aktiv/användare/fel. 4 Kommunikationsgränssnittets funktioner 4.1 Start och återställning Alla fjärrmoduler och digitala ingångar är markerade som ogiltiga efter start. Om ett nytt värde mottas lagras detta i gatewayen. Följ anvisningarna nedan för att återställa alla anslutna fjärrmoduler till fabriksinställningar. Håll funktionsknappen intryckt i minst 30 sekunder. Den gröna indikeringslampan blinkar snabbt i 5 sekunder. Om knappen släpps inom 5 sekunder aktiveras återställning. Om knappen inte släpps slocknar lampan och gatewayen går in i viloläge. 8 Systemair AB

11 5 Felsökning Indikering Gatewayen startar inte. Indikeringslamporna tänds inte. Indikeringslamporna tänds. Röd indikeringslampa blinkar. Möjlig orsak samt åtgärd Kabelproblem. Kontrollera kabeldragningen. Kommunikationsproblem. 1. Fjärrmodul inte ansluten. - Kontrollera fjärrmodulens batterier. 2. Fjärrmodul ansluten, men den röda indikeringslampan blinkar fortfarande. - Andra moduler saknar spänningsförsörjning. Kontrollera batterierna i övriga moduler. - För stort avstånd mellan gateway och fjärrmoduler. Max. 30 m. Flytta utrustningen. - Metall eller andra reflekterande material i byggnaden. Flytta utrustningen. 9 Systemair AB

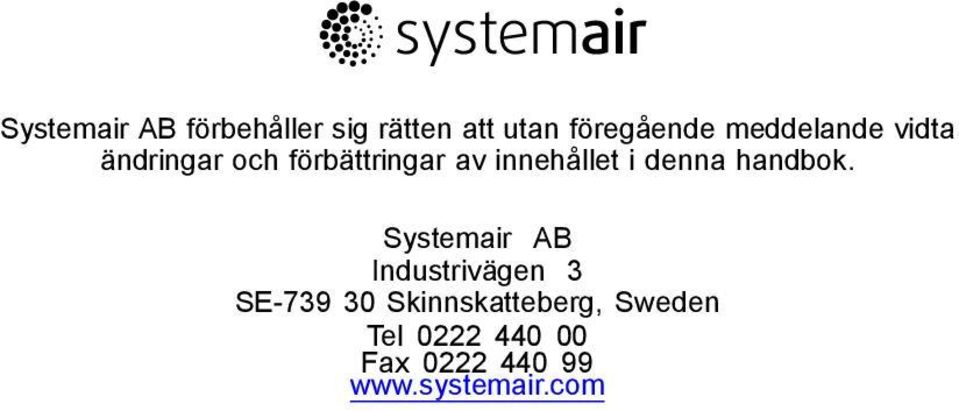

12 lastpage Systemair AB förbehåller sig rätten att utan föregående meddelande vidta ändringar och förbättringar av innehållet i denna handbok. Systemair AB Industrivägen 3 SE Skinnskatteberg, Sweden Tel Fax
