1 Laddningsregulator 25A MPPT med display 12V 25A/300W 12V / 24V 25A/600W Anvisning

2 1 Inledning Dessa två modeller av MPPT laddningsregulatorer med display är gjorda för optimalt utnyttjande av solelektricitet för största möjliga elproduktion i alla förhållanden. 2 Anslutningsdiagram 12 V utgång, endast för 12 V apparater Säkring 230 V inverter, tillbehör Batteri Säkring Följ ovanstående diagram. Säkringarna ska placeras fysiskt nära batteri på båda sidor, för att de ska skydda mot kortslutning. Se avsnitt 6 för kabeldimensionering.

3 3 Montering och anslutning 3.1 Placering i byggnaden Laddningsregulatorn ska helst placeras nära batteriet och nära eventuell inverter, helst högst 1 meter för att minimera spänningsfall i ledningar. Om ledningarna blir längre, bör de dimensioneras större för att uppnå ett bra resultat. Se tabellen i avsnitt 6 eller kontakta försäljaren. Laddningsregulatorn är endast för inomhusmontering. 3.2 Laddningsregulator fysisk montering Laddningsregulatorn monteras på ett fast, lodrätt underlag. Observera säkerhetsavstånden på bilden till höger och försäkra att luften kan cirkulera fritt. Stäng inte in regulatorn i ett litet skåp utan ventilation. Placera regulatorn där den ska monteras och märk upp hålen. Hålavståndet är 150mm.

4 3.3 Anslutning av laddningsregulatorn Efter att laddningsregulatorn hängts upp, ansluts den till paneler och batteri. Se kabeldimensionering i avsnitt Lågspänningsutgång Om lågspänningsutgången på högra sidan ska användas, så ansluts den först. Max. utgångsström är 25A. Eventuell inverter ska inte anslutas hit, utan i allmänhet direkt till batteriet via säkring. 3.5 Anslutning av solpaneler Innan solpanelerna ansluts till laddningsregulatorn ska panelernas spänning kontrolleras, så att den ligger inom regulatorns spänningsområde: 12V batteri: MPPT område: 15V 37V, Max. 50V. 24V batteri: MPPT område: 30V 66V, Max. 75V. 24 V kräver 12 / 24 V modellen, det är inte möjligt att använda 12 V modellen för 24 V. Om spänningen överstiger den maximala tillåtna spänningen, blir laddningsregulatorn förstörd. (50/75V). Panelerna kan anslutas parallellt och/eller i serie för att uppnå rätt spänning. Tänk på att panelernas spänning sjunker med 0,4 % per grad över 25 C, och tvärtom, stiger motsvarande per grad under. Det betyder att vid -15 C grader stiger spänningen med 15 %, och faller motsvarande 15 % vid 65 C paneltemperatur jämfört med 25 C. + _

5 Det kan vara bra att använda MC4 kontakter för att lätt kunna byta komponenter vid behov för service. 3.6 Anslutning av batteri Batterikablarna ansluts FÖRST till laddningsregulatorns mittersta anslutningar. Anslutningarna är upp till 2,5mm 2 kabel, som är absolut minimum. När ledningarna är längre eller effekten stor, ska större ledningsarea användas. När ledningarna inte ryms i anslutningarna, ska medföljande kabelskor som kläms ordentligt på ledningarna eller löds fast. Först efter detta kan ledningarna anslutas till batteriet. Kom ihåg att använda A säkring på ledningarna vid batteriet för att skydda mot kortslutning. 3.7 Första uppstartningen av laddningsregulatorn efter att batteri är anslutet. Efter anslutning av batteri ska regulatorns display se ut ungefär som bilden nedan. Om regulatorns display gått i viloläge (standby) aktiveras den genom att trycka snabbt en gång på svart knappen i mitten ovanför regulatorns display.

6 3.8 Eventuell anslutning av 230V inverter Om man tänkt ansluta en 230V inverter till solsystemet, ska den i allmänhet INTE anslutas till lågspänningsutgången, utan direkt till batteriet via säkring. En inverters startström orsakar ofta att regulatorn slår ifrån. Om invertern är större än 300 W överskrider den dessutom regulatorns största belastning. 3.9 Möjliga fel vis anslutning Om solen skiner på solpanelen och spänningen är 5V högre än batterispänningen så ska regulatorn ladda batteriet. Att allt fungerar ser man på följande sätt: SOLAR: Ska lysa konstant blå. INPUT: Ska visa en effekt (W). CHARGING CURRENT: Ska visa ett värde. Om Wiring Fault lyser, er panelen eller batteriet felanslutet. WIRING FAULT Lyser gult Lyser Rött Lyser orange SOLAR blinkar blått Orsak till felet Plus och minus från panelen är felvända. Plus och minus från batteriet är felvända. Plus och minus från både panel och batteriet är felvända. Spänningen från solpanelen är för hög (>37V). Kontrollera spänningen med voltmeter. Panelerna ska anslutas på annat sätt om spänningen är för hög. (t.ex. parallellt).

7 3.10 Inställning av batterityp Den enda inställningen man måste göra är att välja batterityp. Skifta mellan batterityperna genom att trycka den svarta knappen ovanför regulatorns display ca 2 sekunder och släpp den igen. Då byter batteritypen till nästa enligt listan nedan: Batterityper (och spänning) 01 = Vanligt öppet (bil)batteri (13,2V) 02 = Slutet fritidsbatteri (13,4V) 03 = GEL batteri (13,7V) 04 = NiCd batteri (14,0V) 05 = Används inte Håll in ca 2 sekunder och släpp den igen. Batteritypen bestämmer regulatorns underhållsspänning, när batteriet är fulladdat. (Värdena i parentes ovan). Vid alla batterityper laddas batteriet till 14,3 V (bulk laddning), varefter spänningen nedsätts till rätt nivå enligt batterityp för att batteriet inte ska koka.

8 4 DAGLIG DRIFT OCH UNDERHÅLL Följ med systemet regelbundet så att allt är som det ska. Kontrollera batterikapacitet, spänning, ström och effekter från regulatorns display. Se förklaringar nedan: Batterityp, 01=Vanligt öppet bilbatteri, 02= Slutet fritidsbatteri, 03= GEL batteri, 04=NiCd batteri, 05=Används inte ON/Function. Kort tryckning väcker regulatorn efter viloläge. Tryck 2 sekunder, byter batterityp. Tryck 4 sekunder, stänger av alarmljud. Paneleffekt, aktuell effekt från solpaneler Förbrukningseffekt, aktuell förbrukning på lågspänningsutgången. Batterispänning, aktuell batterispänning Batteriets laddningsström, (panel belastning) = laddningsström Batterikapacitet, kvarvarande kapacitet i batteriet 4.1 Standby funktion Laddningsregulatorn har en strömsparande standby funktion, som automatiskt slår på när det inte finns elproduktion från solpaneler. Regulatorns display släcks efter ca 1 minut. Siffrorna blir automatiskt synliga igen när laddning kommer igång igen. För att se värdena på regulatorns display, tryck kort på knappen i mitten ovanför regulatorns display.

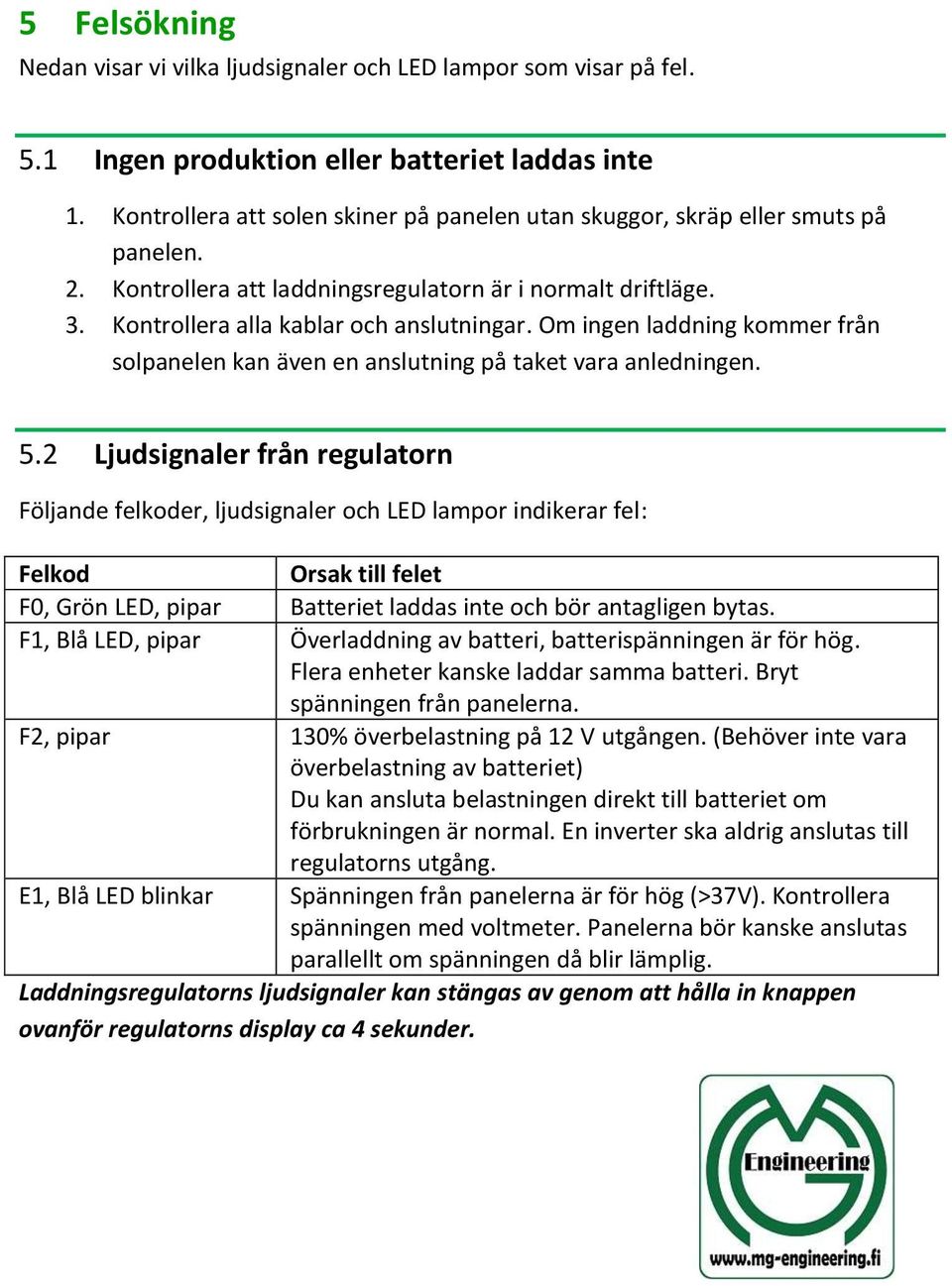

9 5 Felsökning Nedan visar vi vilka ljudsignaler och LED lampor som visar på fel. 5.1 Ingen produktion eller batteriet laddas inte 1. Kontrollera att solen skiner på panelen utan skuggor, skräp eller smuts på panelen. 2. Kontrollera att laddningsregulatorn är i normalt driftläge. 3. Kontrollera alla kablar och anslutningar. Om ingen laddning kommer från solpanelen kan även en anslutning på taket vara anledningen. 5.2 Ljudsignaler från regulatorn Följande felkoder, ljudsignaler och LED lampor indikerar fel: Felkod Orsak till felet F0, Grön LED, pipar Batteriet laddas inte och bör antagligen bytas. F1, Blå LED, pipar Överladdning av batteri, batterispänningen är för hög. Flera enheter kanske laddar samma batteri. Bryt spänningen från panelerna. F2, pipar 130% överbelastning på 12 V utgången. (Behöver inte vara överbelastning av batteriet) Du kan ansluta belastningen direkt till batteriet om förbrukningen är normal. En inverter ska aldrig anslutas till regulatorns utgång. E1, Blå LED blinkar Spänningen från panelerna är för hög (>37V). Kontrollera spänningen med voltmeter. Panelerna bör kanske anslutas parallellt om spänningen då blir lämplig. Laddningsregulatorns ljudsignaler kan stängas av genom att hålla in knappen ovanför regulatorns display ca 4 sekunder.

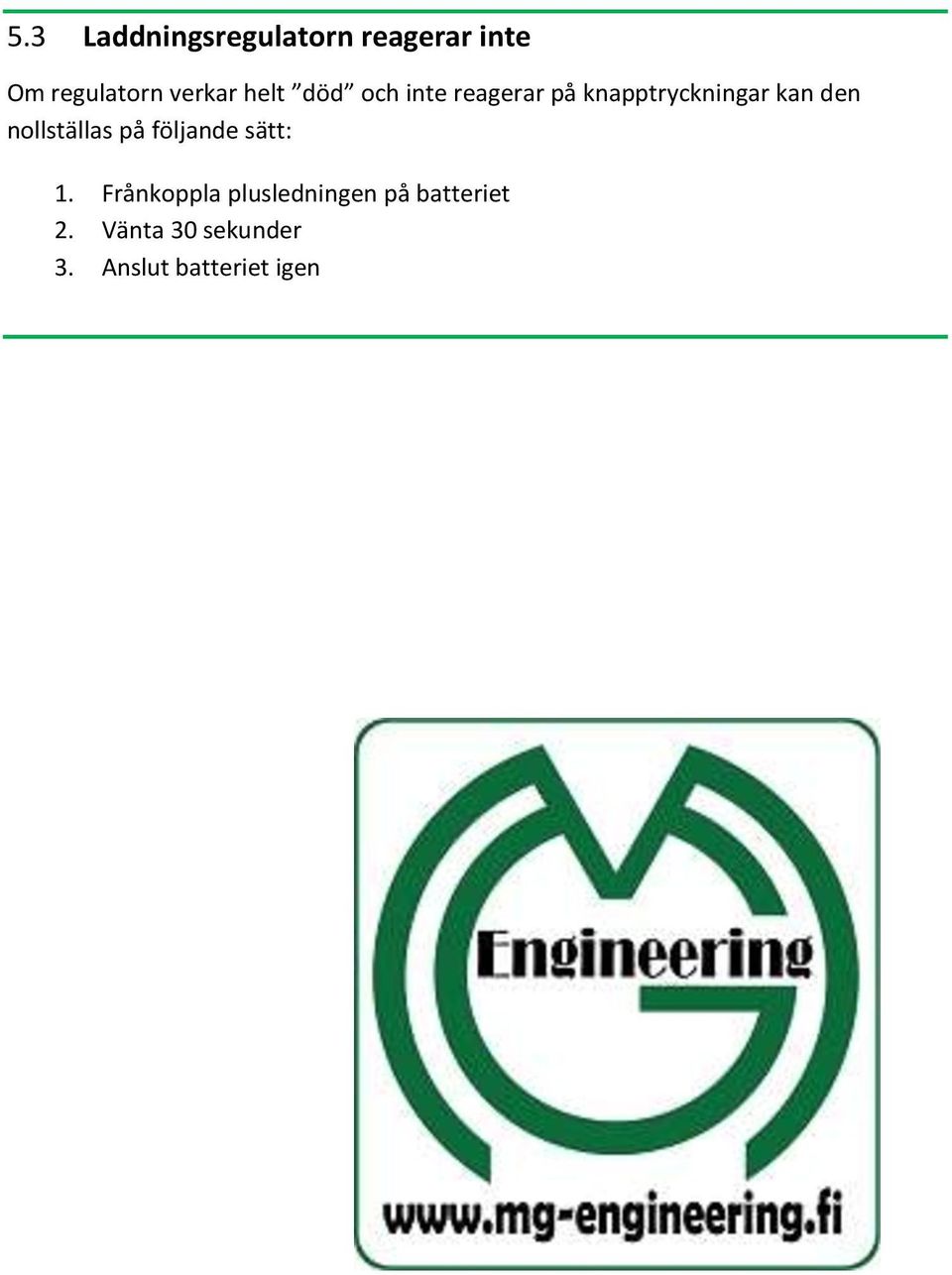

10 5.3 Laddningsregulatorn reagerar inte Om regulatorn verkar helt död och inte reagerar på knapptryckningar kan den nollställas på följande sätt: 1. Frånkoppla plusledningen på batteriet 2. Vänta 30 sekunder 3. Anslut batteriet igen

11 6 Kabeldimensionering Effekt Tvärsnitt Längd Detta diagram kan användas för att uppskatta kabeldimensioner. Exempel: 50W effekt, 10m kabel (2 x 5m plus och minus). Lägg en linjal mellan 50W och 10m, och du kan i mitten avläsa att kabeln ska vara minst 3mm 2. 2x 250Wp paneler (400W) och 1,5m kabel från regulator till batteri ger 4-6mm 2.

12 7 Tekniska data Modell 25 A, 12 VDC 25 A 12 / 24 VDC Batterispänning 12 V 12 / 24 V automatisk Panelspänning (Vmp) MPPT område VDC (12 V batteri) VDC (12 V batteri) VDC (24 V batteri) Max. Panelspänning (Voc) 50 VDC 75 VDC Max. Panelström 18 A 18 A Max. Paneleffekt Wp (Watt) 500 Wp (300 W) 1000 Wp (600 W) Max. Belastning på utgång 25 A 25 A Max. Batteriladdningsström 25 A 25 A Lägsta batterispänning (skydd) 10,5 V 10,5V / 21 V Bulk laddningsspänning. (Gel) 14,3 V 14,3 V / 28,6 V Underhållsladdningsspänning 13,7 V 13,7 v / 27,4 V Tomgångsförbrukning / standbyförbr. 2 W / 0 W 2 W / 0 W Verkningsgrad, max. 98 % 98 % Laddningsmetod 3 stadier: Bulkstadiet, absorptionsstadiet, underhållsladdning 3 stadier: Bulkstadiet, absorptionsstadiet, underhållsladdning Kabelarea dimension Upp till 6mm 2 Upp till 6 mm 2 Drifttemperatur -20 C - 55 C -20 C - 55 C Luftfuktighet 90% (utan kondens) 90% (utan kondens) Mekaniskt skydd IP 43 IP 43 Dimensioner (L x B x H) 135 x 170 x 58 mm 220 x 170 x 58 mm Vikt 1120 g 1970 g
