KP-1. Trådlös knappsats Bruksanvisning SVENSKA SOS

Transkript

1 KP-1 Trådlös knappsats Bruksanvisning SVENSKA

2 Innehåll Lär känna ditt system Delar Knappsatsens arbetsstatus Montering Använda den digitala knappsatsen Inaktivera med RFID-tagg/kort Inställningar Inställningar kommandomeny Registrera knappsatsen till centralenheten Ansluta elektroniskt dörrlås Lägg till/radera RFID-tagg/kort Återställa systemet till standardinställningar 16 Tekniska data Underhåll Vanliga frågor 03

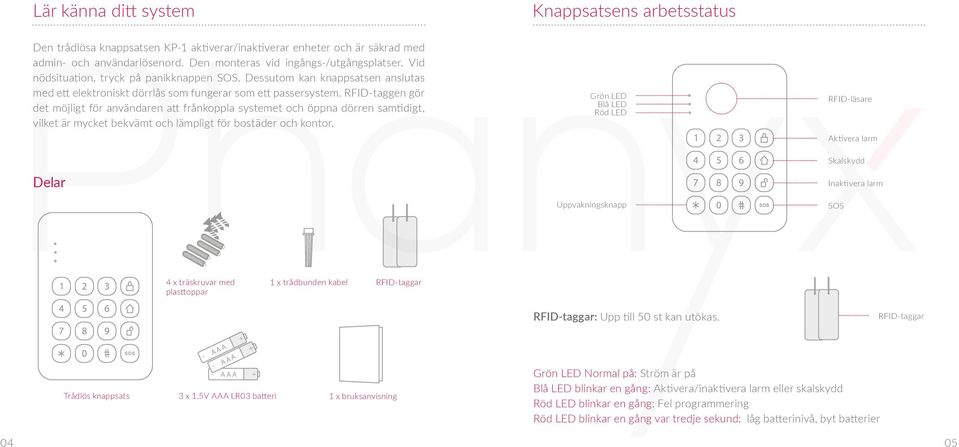

3 Lär känna ditt system Knappsatsens arbetsstatus Den trådlösa knappsatsen KP-1 aktiverar/inaktiverar enheter och är säkrad med admin- och användarlösenord. Den monteras vid ingångs-/utgångsplatser. Vid nödsituation, tryck på panikknappen. Dessutom kan knappsatsen anslutas med ett elektroniskt dörrlås som fungerar som ett passersystem. RFID-taggen gör det möjligt för användaren att frånkoppla systemet och öppna dörren samtidigt, vilket är mycket bekvämt och lämpligt för bostäder och kontor. Grön LED Blå LED Röd LED RFID-läsare Aktivera larm Delar - AA-A AA A - AAA Uppvakningsknapp Skalskydd Inaktivera larm 4 x träskruvar med plasttoppar - AAA - AAA 1 x trådbunden kabel RFID-taggar RFID-taggar: Upp till 50 st kan utökas. RFID-taggar Trådlös knappsats - AAA - AAA 3 x 1.5V AAA LR03 batteri 1 x bruksanvisning Grön LED Normal på: Ström är på Blå LED blinkar en gång: Aktivera/inaktivera larm eller skalskydd Röd LED blinkar en gång: Fel programmering Röd LED blinkar en gång var tredje sekund: låg batterinivå, byt batterier 04 05

4 Positiv och negativ pol för batteri Batterifack Montering 1. Öppna knappsatsen och fäst det bakre locket på lämplig monteringsplats. Kontrollera höjden och fixera den bakre locket med skruvar på väggen. 2. Fäst knappsatsens främre lock på bakre lock. 3. Skruva fast i botten. Trådbundna kablar Sabotagebrytare ❶ ❷ Sabotagebrytare: Sabotagebrytaren aktiveras när dosan öppnas. Skruvhål Bakre lock ❸ Port för trådbundna kablar 06 07

5 Använda den digitala knappsatsen När systemet är energisparkläge, tryck för att aktivera knappsatsen. Ange sedan adminlösenord eller användarlösenord innan du använder den digitala knappsatsen. Adminlösenord: Användarlösenord: 1234 Observera! Tryck för att aktivera knappsatsen. Om knappsatsen inte används inom 5 sekunder, lämnar den installationsläget automatiskt. Aktivera larm Tryck, knappsatsen och centralenheten piper en gång och går in i larmtillstånd. Alla detektorer som utlöses kommer aktivera larmsystemet omedelbart. Systemet ringer samtidigt upp de förinställda telefonnumren. Tyst läge / Tryck, och sedan på eller inom 3 sekunder för att gå in i aktiverat eller inaktiverat tillstånd i tyst läge utan att störa någon. nödsamtal 0 Vid nödsituation, tryck i 3 sekunder för att aktivera omedelbar larm. Observera! För att undvika fel användning, aktivera funktionerna Nödsamtal med lösenord, se sidan 13. Inaktivera larm med RFID-tagg/kort Skalskydd (hemmaläge) Tryck, centralenheten piper en gång och går in i larmtillstånd efter 3 sekunder. Tillbehören i hemmaläge inaktiveras och användaren kan röra sig fritt i hemmet medan resten av systemet är fullt larmat. Tillbehören i normala zoner kommer aktivera larmet omedelbart när det utlöses. 08 Inaktivera larm Tryck, knappsatsen piper en gång och centralenheten piper två gånger för att gå in i inaktiverat larmtillstånd. Det elektroniska dörrlåset öppnas också (om det är kopplat). När systemet är i energisparläge, tryck för att aktivera knappsatsen. Sätt RFID-taggen nära RFID-läsaren för att frånkoppla systemet och det elektroniska dörrlåset öppnas samtidigt. Användaren kan placera RFID-taggen nära RFID-läsaren för att frånkoppla systemet när systemet inte är i energisparläge. 09

6 Inställningar Gå in i installationsläget När systemet är i energisparläge, tryck för att aktivera knappsatsen. Ange adminlösenord9. Den blå LED-indikatorn lyser upp och går in i inställningar. Ange kommandon enligt nedanstående anvisning för att installera. Knappsatsen har programmerats när ett pip hörs. 9 admin password Observera! Om knappsatsen inte används inom 5 sekunder kommer den att lämna installationsläget automatiskt. Användaren kan trycka,, eller under programmeringen. Knappsatsen piper två gånger för att avsluta installationsläget. Inställningar kommandomeny Funktion Tryck knapp Noteringar Fabriksinställningar Snabbkoppling av larm på Snabbkoppling av larm av Tonval på Tonval av RFID-funktion på När snabbkoppling av larm är aktiverad kan användaren trycka för att aktivera larmsystemet utan lösenord. Energisparläge. När tonvalet är avstängt, blinkar den gröda LED-indikatorn en gång vid knapptryckning. RFID-funktion av När RFID-funktionen är aktiverad kan användaren inte inaktivera systemet med RFID-kort. Nödsamtal med lösenord Ange lösenordet innan du trycker -knappen. Nödsamtal utan lösenord Tryck -knappen i 3 sekunder utan lösenord. Normal arbetsläge på Om knappsatsen drivs av DC ström, rekommenderas normal arbetsläge. Den gröna LED-indikatorn lyser konstant. Knappsatsen kan användas utan att behöva trycka på aktiveringsknappen. I normalläge kan användaren frånkoppla systemet med RFID-kort genom att placera korten nära läsaren

7 Registrera knappsatsen till centralenheten Funktion Tryck knapp Notering Fabriksinställningar Normalt arbetsläge av Inaktivera systemet med RFID-kort i tyst läge Inaktivera systemet med RFID-kort i hörbart läge Om knappsatsen drivs med batterier, rekommenderas energisparläge. Knappsatsen bör aktiveras genom att trycka på aktiveringsknappen innan den används. Om knappsatsen inte används inom 5 sekunder, går systemet i energisparläge. Frånkoppla systemet utan att 2 pip hörs 2 pip hörs när systemet frånkopplas Tryck registreringsknappen på centralenheten, LED-indikatorn för registrering lyser upp. Tryck för att aktivera knappsatsen och tryck sedan. Registreringen sker när LED-indikatorn för registrera blinkar en gång och ett pip hörs. Observera! Systemet kommer avslutas automatiskt efter 20 sekunder. Användaren kan trycka på registreringsknappen för att avsluta. Koppla elektroniskt dörrlås Dörrfrigöröppningsknapp Ändra adminlösenord Ändra användarlösenord nytt lösenord nytt lösenord 6 siffror siffror 1234 Strömförsörjning Elektroniskt dörrlås 12 Anslut det elektroniska låsets PUSH och. När systemet inaktiveras kommer dörren öppnas samtidigt. Anslut dörrfrigöringsknappens PUSH och. Användaren kan trycka på EXIT-knappen för att öppna det elektroniska dörrlåset. Anslut och att ge strömförsörjning till den trådlösa knappsatsen. 13

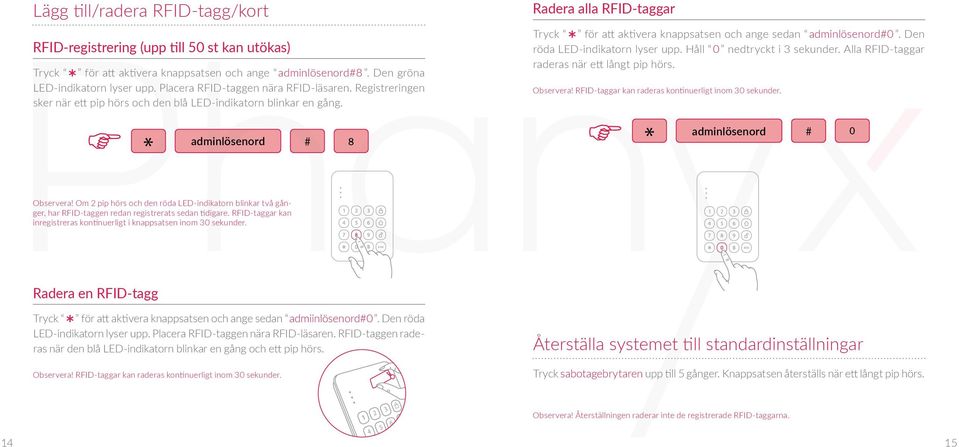

8 Lägg till/radera RFID-tagg/kort RFID-registrering (upp till 50 st kan utökas) Tryck för att aktivera knappsatsen och ange adminlösenord8. Den gröna LED-indikatorn lyser upp. Placera RFID-taggen nära RFID-läsaren. Registreringen sker när ett pip hörs och den blå LED-indikatorn blinkar en gång adminlösenord 8 8 Observera! Om 2 pip hörs och den röda LED-indikatorn blinkar två gånger, har RFID-taggen redan registrerats sedan tidigare. RFID-taggar kan inregistreras kontinuerligt i knappsatsen inom 30 sekunder. Radera alla RFID-taggar Tryck för att aktivera knappsatsen och ange sedan adminlösenord0. Den röda LED-indikatorn lyser upp. Håll 0 nedtryckt i 3 sekunder. Alla RFID-taggar raderas när ett långt pip hörs. Observera! RFID-taggar kan raderas kontinuerligt inom 30 sekunder. 0 0 adminlösenord Radera en RFID-tagg Tryck för att aktivera knappsatsen och ange sedan admiinlösenord0. Den röda LED-indikatorn lyser upp. Placera RFID-taggen nära RFID-läsaren. RFID-taggen raderas när den blå LED-indikatorn blinkar en gång och ett pip hörs. Återställa systemet till standardinställningar Observera! RFID-taggar kan raderas kontinuerligt inom 30 sekunder. Tryck sabotagebrytaren upp till 5 gånger. Knappsatsen återställs när ett långt pip hörs. Observera! Återställningen raderar inte de registrerade RFID-taggarna

9 Tekniska data Produktnamn: Strömförsörjning: Energisparläge: Frånkoppa med RFID-ström: Utökade RFID-taggar/kort: Radiofrekvens: Tillverkningsmaterial: Arbetsläge: Storlek (LxBxH): Knappsatsd 3 st 1.5V AAA / LR03 batteri 6μA 40mA 50 st 315MHZ/433MHZ(±75KHz) ABS-plast Temperatur: -20 C~55 C Luftfuktighet: 80% (icke-kondenserande) mm Underhåll Knappsatsen kräver ett adekvat underhåll för att se till att det fungerar på rätt sätt och förlänga dess användningsliv. Regelbundna kontroller och otillåten användning 1. Se till att knappsatsen är registrerad i manöverpanelen innan användning. 2. Knappsatsen strömförsörjning bör kontrolleras så ofta det är nödvändigt för att undvika sändningsavstånd på grund av låg batterinivå. 3. Kontrollera knappsatsen regelbundet för att säkerställa att systemet fungerar i en nödsituation. 4. Montera knappsatsen på platser där det är torrt och finns skugga och ventilation. 5. Montera inte knappsatsen vid brandfarliga eller explosiva platser. 6. Knappsatsen är tillverkad av ABS. Håll borta från starkt ljus. 7. Demontera inte systemet för att undvika fel eller onödiga olyckor. 8. Håll borta från luftkonditionering och fladdrande ljus. Underhåll Damma av lätt och ta bort fingeravtryck med en mjuk trasa eller duk. Torka av ytan med en mjuk trasa utspädd med alkaliskt rengöringsmedel och torka sedan igen med en torr trasa

10 Vanliga frågor och svar 1. Varför fungerar inte den trådlösa knappsatsen? a. Kontrollera så att knappsatsen inte har låg batterinivå eller att de positiva och negativa polerna är omvända. b. Om ingen programmering sker inom 30 sekunder, går knappsatsen in i energisparläge. Tryck för att aktivera den. 2. Varför kan inte den trådlösa knappsatsen ansluta till centralenheten? a. Kontrollera så att larmpanelen är påslagen och att den trådlösa knappsatsen har registrerats i centralenheten. b. Kontrollera så att det inte finns metall i närheten som stör signalen. c. Avståndet mellan den trådlösa knappsatsen och manöverpanelen bör vara 80 meter i öppet område. För långt avstånd rekommenderas inte. 3. Varför kan inte RFID-taggarna frånkoppla systemet? a. Kontrollera om RFID-taggarna har registrerats i knappsatsen. Se sid 14 för anvisningar. b. Kontrollera LED-indikatorn för att se om systemet är i energisparläge. Innan du använder RFID-taggar för att frånkoppla systemet, tryck för att aktivera först. c. Kontrollera om RFID frånkopplingsfunktionen är inaktiverad. Följ anvisningarna på sid 11 för att gå in i installationstillståndet och aktivera RFID frånkopplingsfunktionen. 18
