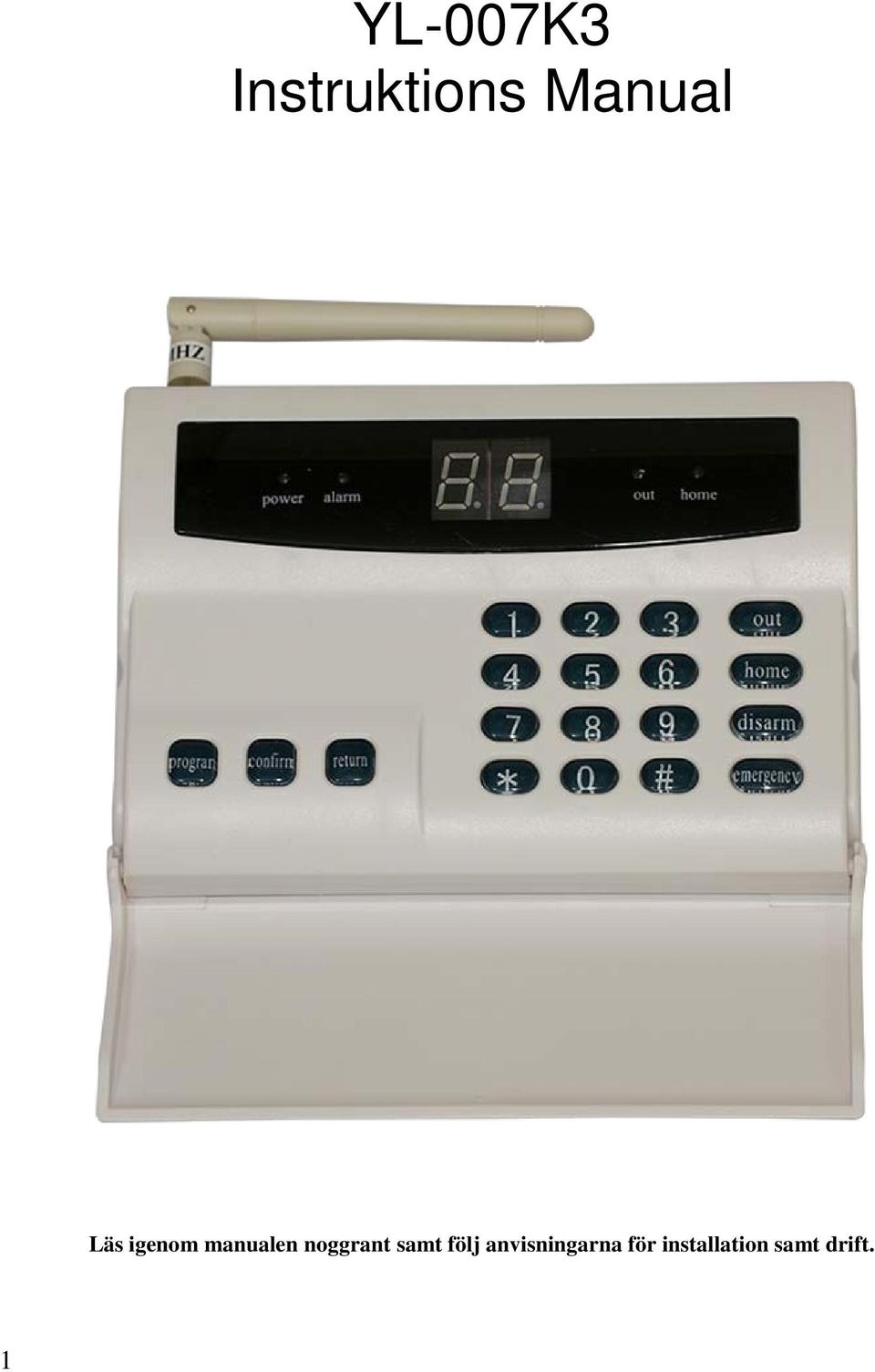

YL-007K3 Instruktions Manual

Transkript

1 YL-007K3 Instruktions Manual Läs igenom manualen noggrant samt följ anvisningarna för installation samt drift. 1

2 Viktigt att tänka på vid installation 1. Placera inte huvudenheten intill en TV-apparat, radio eller liknande enheter som kan störa larmsystemet. 2. Vid montering av rörelsedetektorn är det viktigt att sensorn inte monteras nära varma/kalla källor som t.ex. airconditioner. Rörelsedetektorn ska alltid monteras med ljuset dvs. detektorn ska monteras på den vägg som har fönster. Rörelsedetektorn är ljuskänslig samt reagerar på snabba värmeförändringar så följer du dessa instruktioner så minimerar du risken för falsklarm. Systemets basfunktioner: - Anti-stör funktion.om någon försöker störa larmet med samma frekvens som systemet använder så larmar huvudenheten. - Digital LED display som visar vilken zon som larmat trådlösa zoner (1-32) och 7 trådbundna zoner (91-97). - Varje zon kan individuelt konfigureras för läge aktiverad(arm), avaktiverad(disarmed), fördröjt alarm(delayed alarm) och så vidare. - Kan ställas in så man får en röst påminnelse om man glömmer att aktivera larmet. - Med batteribackup som laddas automatiskt, för att se till att systemet fortsätter fungera vid strömavbrott upp till 24 timmar. - Kan lagra 6 telefonnummer för automatisk uppringning vid larm. - Kan med fjärrkontrollerna larma på/av inomhus eller skalskydd samt panik larma. - Kan larma, larma av och lyssna av området där larmet är installerat. - Larmar vid strömbortfall och kortslutning. - Larmar om telefonledningen klipps av Installations instruktioner 1. Installation av huvudenheten a. Koppla in sirenen till sirenuttaget och telefon jacket till Telephone och eventuell telefon till Line in. b. Koppla in strömen och sätt på huvudenheten. Strömstatus lampan kommer att blinka och huvudenheten kommer att avge 3 pip var 30 sec, för att påminna er om att programera in telefonnummer. Vänligen tryck [ ] för att avaktivera larmet, för att undvika att huvudenheten larmar när du programerar sensorerna Installation av dörrsensorer Dörrsensorer används för att övervaka fönster och dörrar. a. Fäst Magneten på dörrkarmen och sensorn på dörren. Aståndet emellan magnet och sensor får inte överstiga 1cm. b. För bästa kontakt med huvudenheten bör sensorn monteras med antennen pekande uppåt. c. Om lampan på sensorn blinkar, vänligen kontrollera batteriet. 3. Installation av rörelsesensor Rörelse sensorn används för att bevaka rörelser inom ett visst område. a. Montera sensorn på en vägg ca: 2-2.2meter ifrån golvet.

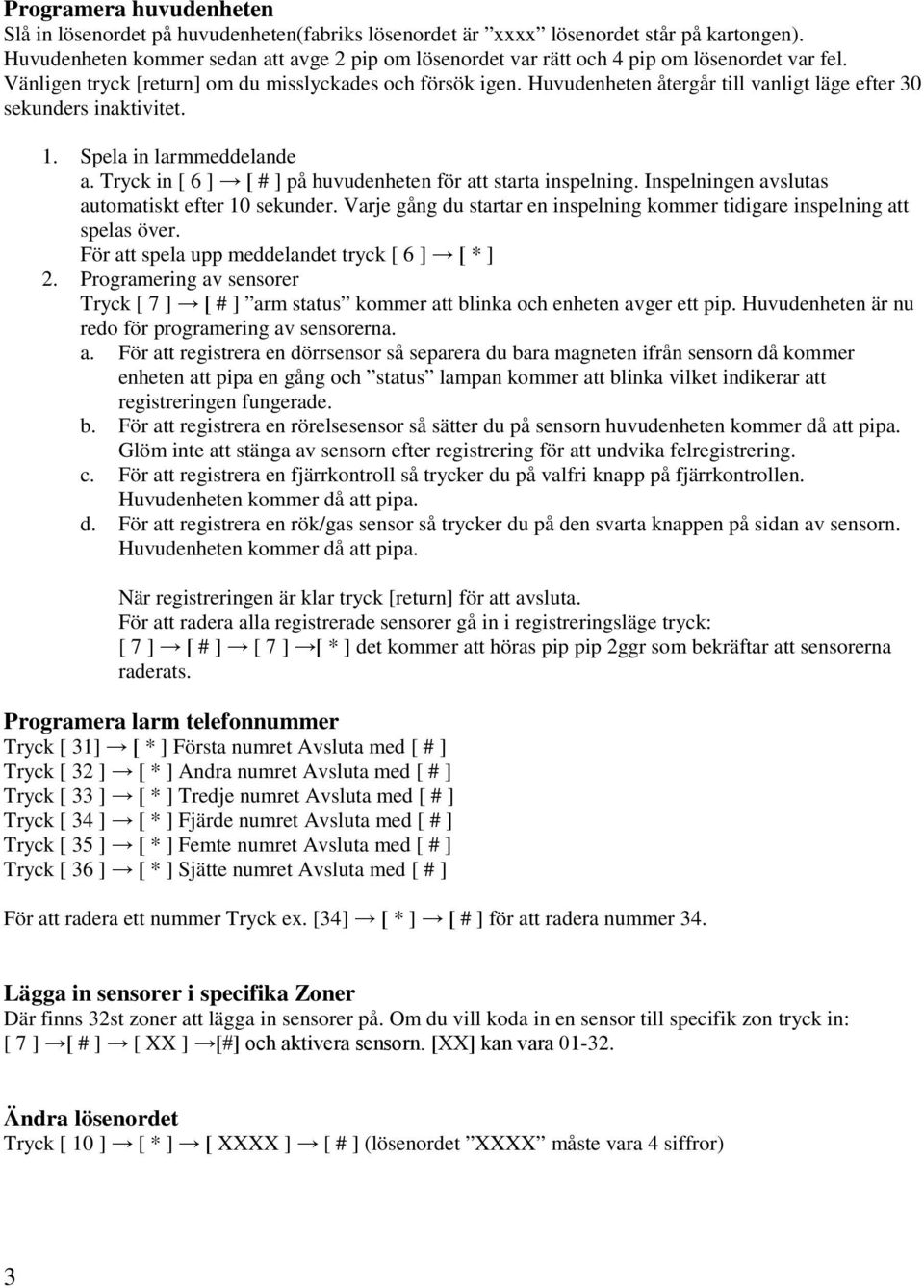

3 Programera huvudenheten Slå in lösenordet på huvudenheten(fabriks lösenordet är xxxx lösenordet står på kartongen). Huvudenheten kommer sedan att avge 2 pip om lösenordet var rätt och 4 pip om lösenordet var fel. Vänligen tryck [return] om du misslyckades och försök igen. Huvudenheten återgår till vanligt läge efter 30 sekunders inaktivitet. 1. Spela in larmmeddelande a. Tryck in [ 6 ] [ # ] på huvudenheten för att starta inspelning. Inspelningen avslutas automatiskt efter 10 sekunder. Varje gång du startar en inspelning kommer tidigare inspelning att spelas över. För att spela upp meddelandet tryck [ 6 ] [ * ] 2. Programering av sensorer Tryck [ 7 ] [ # ] arm status kommer att blinka och enheten avger ett pip. Huvudenheten är nu redo för programering av sensorerna. a. För att registrera en dörrsensor så separera du bara magneten ifrån sensorn då kommer enheten att pipa en gång och status lampan kommer att blinka vilket indikerar att registreringen fungerade. b. För att registrera en rörelsesensor så sätter du på sensorn huvudenheten kommer då att pipa. Glöm inte att stänga av sensorn efter registrering för att undvika felregistrering. c. För att registrera en fjärrkontroll så trycker du på valfri knapp på fjärrkontrollen. Huvudenheten kommer då att pipa. d. För att registrera en rök/gas sensor så trycker du på den svarta knappen på sidan av sensorn. Huvudenheten kommer då att pipa. När registreringen är klar tryck [return] för att avsluta. För att radera alla registrerade sensorer gå in i registreringsläge tryck: [ 7 ] [ # ] [ 7 ] [ * ] det kommer att höras pip pip 2ggr som bekräftar att sensorerna raderats. Programera larm telefonnummer Tryck [ 31] [ * ] Första numret Avsluta med [ # ] Tryck [ 32 ] [ * ] Andra numret Avsluta med [ # ] Tryck [ 33 ] [ * ] Tredje numret Avsluta med [ # ] Tryck [ 34 ] [ * ] Fjärde numret Avsluta med [ # ] Tryck [ 35 ] [ * ] Femte numret Avsluta med [ # ] Tryck [ 36 ] [ * ] Sjätte numret Avsluta med [ # ] För att radera ett nummer Tryck ex. [34] [ * ] [ # ] för att radera nummer 34. Lägga in sensorer i specifika Zoner Där finns 32st zoner att lägga in sensorer på. Om du vill koda in en sensor till specifik zon tryck in: [ 7 ] [ # ] [ XX ] [#] och aktivera sensorn. [XX] kan vara Ändra lösenordet Tryck [ 10 ] [ * ] [ XXXX ] [ # ] (lösenordet XXXX måste vara 4 siffror) 3

4 Programera Zoner Tryck [ * ] [ Z ] [ 2 ] [ X ] [ # ] [ Z ] = zonnummer [ X ] = 1 Immediate Zone. Alarmerar direkt och ringer ut om en sensor aktiveras. 2 Delay Zone. Alarm fördröjning. Alarmerar med 30 sekunders fördröjning och ringer ut om en sensor aktiveras. 3 Urgent Zone. Direkt larm. Används för rök/gas sensorer. Alarmerar direkt och ringer ut om en sensor aktiveras. Oberoende av om larmet är aktiverat eller avaktiverat. 5 Inner Zone. Hemma larm (skalskydd). Zonen kommer inte att larma om huvudenheten är satt till status [Home arm] Ex. om du vill att den andra zonen skall vara Hemma larm (skalskydd) Trycker du: [ * ] [ 02 ] [ 2 ] [ 5 ] [ # ]. Rekomenerade inställningar Normalt när du registrerar dörr/fönster sensorer så sätter man dessa i en Immediate Zone. Dessa sensorer kommer då att larma i vilket larmläge som helst. Om du sätter denna zon som Inner zone kommer dom bara att larma om Out Arm är aktiverat men inte om Home Arm är aktiverat. Du kan sätta ytterdörrar i zonen Delay zone om du inte vill ta med dig fjärrkontrollen du har då 30 sekunder på dig att avaktivera huvudenheten när du går in. Om du har aktiverat larm påminnelse kommer huvudenheten att avge 3 pip 3 gånger för att påminna dig om att aktivera larmet. Aktivera påminnelse : [ * ] [ Z ] [ 71 ] [ # ]. Avaktivera Påminnelse : [ * ] [ Z ] [ 70 ] [ # ]. [ Z ] = zonnummer Aktivera/avaktivera antistör skydd Om detta är aktiverat kommer sirenen att ljuda om någon försöker störa larmet med samma frekvens som används av systemet. Aktivera antistör skydd : [ 17 ] [ * ] [ 1 ] [ # ]. Avaktivera antistör skydd [ 17 ] [ * ] [ 0 ] [ # ]. Aktivera/avaktivera antidecode skydd Om detta är aktiverat kan man inte aktivera larmet med fjärrkontrollen. Detta för att skydda sig emot att någon försöker leta upp fjärrkontrollens kod för att aktivera/avaktivera systemet. Aktivera antidecode : [ 18 ] [ * ] [ 1 ] [ # ] Avaktivera antidecode : [ 18 ] [ * ] [ 0 ] [ # ] Aktivera/avaktivera telefonkabel brott Om detta är aktiverat kommer huvudenheten att larma med 3 pip var 10 minut om telefonsladden har blivit avklippt eller om det blir kortslutning. Aktivera telefonbrotts larm : [ 22 ] [ * ] [ 1 ] [ # ] Avaktivera telefonbrotts larm : [ 22 ] [ * ] [ 0 ] [ # ] Programera hur ofta huvudenheten skall försöka ringa nummer vid larm [ 12 ] [ * ] [ XX ] [ # ] XX = Antal ggr huvudenheten skall ringa upp (01-12). 00 innebär att huvudenheten inte ringer. 4

5 Programera sirenen Ställa in hur länge sirenen skall ljuda. [ 29 ] [ * ] [ XX ] [ # ] XX= antal minuter (00-30) Återställning till fabriks inställningar [ 0000 ] [ # ] Fjärrkontrolls funktioner Aktivera Out Arm : Tryck [ ]. Aktivera Home Arm : Tryck [ ] Avaktivera larmet : Tryck [ ] Panik larm : Tryck [ ] Funtioner vid alarm mottagning i telefon När du mottar ett telefonsamtal ifrån huvudenheten så kan du använda dessa funktioner med hjälp av telefonen du svarar i. 1. Avsyssna : Tryck [ * ] Avlyssningen vara i 30 sekunder. 2. För att bekräfta att du mottagit larmet och stänga av det Tryck [#] om du inte trycker [#] kommer huvudenheten att fortsätta med att ringa nästa nummer i listan tills någon trycker [#] 3. Fjärrstyrning av larmet med telefonen. Du kan ringa upp huvudenheten och styra vissa funktioner. När du ringer upp huvudenheten börjar du med att slå in ditt lösenord [ XXXX ] och avslutar med [ # ] där [ XXXX ] är ditt lösenord. Exempel [ 5432 ] [ 1 ] för att aktivera larmet. Kommandon Tryck [ 1 ] För att aktivera larmet. Tryck [ 2 ] För att avaktivera larmet. Tryck [ * ] För att starta avlyssning i 30 sekunder. Tryck [ # ] För att avsluta. Notera: Huvudenheten kommer automatiskt att lägga på om lösenordet är fel 3 gånger. Eller om inga kommandon mottas på 20 sekunder. Trådbundna sensorer Koppla en kabel till COM och den andra till respektive portadress 1-7 på huvudenhetens kopplingsplint. 5

6 Typisk hus konfiguration Larmets delar Larmet består i huvudsak av två delar, huvudenheten och sensorerna. När en sensor aktiveras om t.ex. någon öppnar ett fönster, så sänder sensorn en signal till huvudenheten. När huvudenheten mottar en signal ifrån en sensor så aktiverar den sirenen och ringer upp numren ni har programmerat. 6

7 Sensor funktioner 1. Dörr/Fönster monteras vid dörrar och fönster 2. PIR Rörelse sensorer monteras på vägg cirka 2meter ovanför golvet och känner av rörelser i rymmet/lokalen. 3. Rök/Gas sensorer känner av om det ryker eller om en gas läcka skulle uppstå. Tekniska data Operating voltage: DC6V Average power: AC/DC exchanger 2A. Wireless receiving distance: 100m Operating Frequency: 315MHZ or , MHZ Customized. Operating voltage: 12V/220/110VAC Wireless receiving distance: 100m-250m Outer Alarm Siren Volume: 110 db Working Condition: Temperature 10 ~+ 40 Humidity 90% Capacity for Wireless Device: 32 Trådlös Dörr/Fönster sensor Power Supply: DC12V(inner 12V battery) Static Current: 20 ua Transmission Current: 15mA Transmission Frequency: 315/433MHZ±0.5MHZ Transmission Distance: No obstacle 80m Interval Distance: 15 mm Working Condition: Temperature 10 ~+ 40 Humidity 90% Wireless P.IR Detector Power Supply: DC9V (inner 9V battery) Static Current: 100 ua Transmission Current: 20mA Transmission Frequency: 315/433MHZ±0.5MHZ Transmission Distance: No obstacle 80m Detective Speed: 0.3~3m/s Detective Distance: 5~12m Detective Range: Horizontal 110 Vertical 60 Working Condition: Temperature 10 ~+ 40 Humidity 90 Fjärrkontroll Power Supply: DC12V (inner DC12V battery) Static Current: 0 Transmission Current: 15mA Transmission Frequency: 315/433MHZ±0.5MHZ Transmission Distance: No obstacle 80m Working Condition: Temperature 10 ~+ 40 Humidity 90 7
