1 Bruksanvisning Falck 6709 Rörelsedetektor Artikelnr:

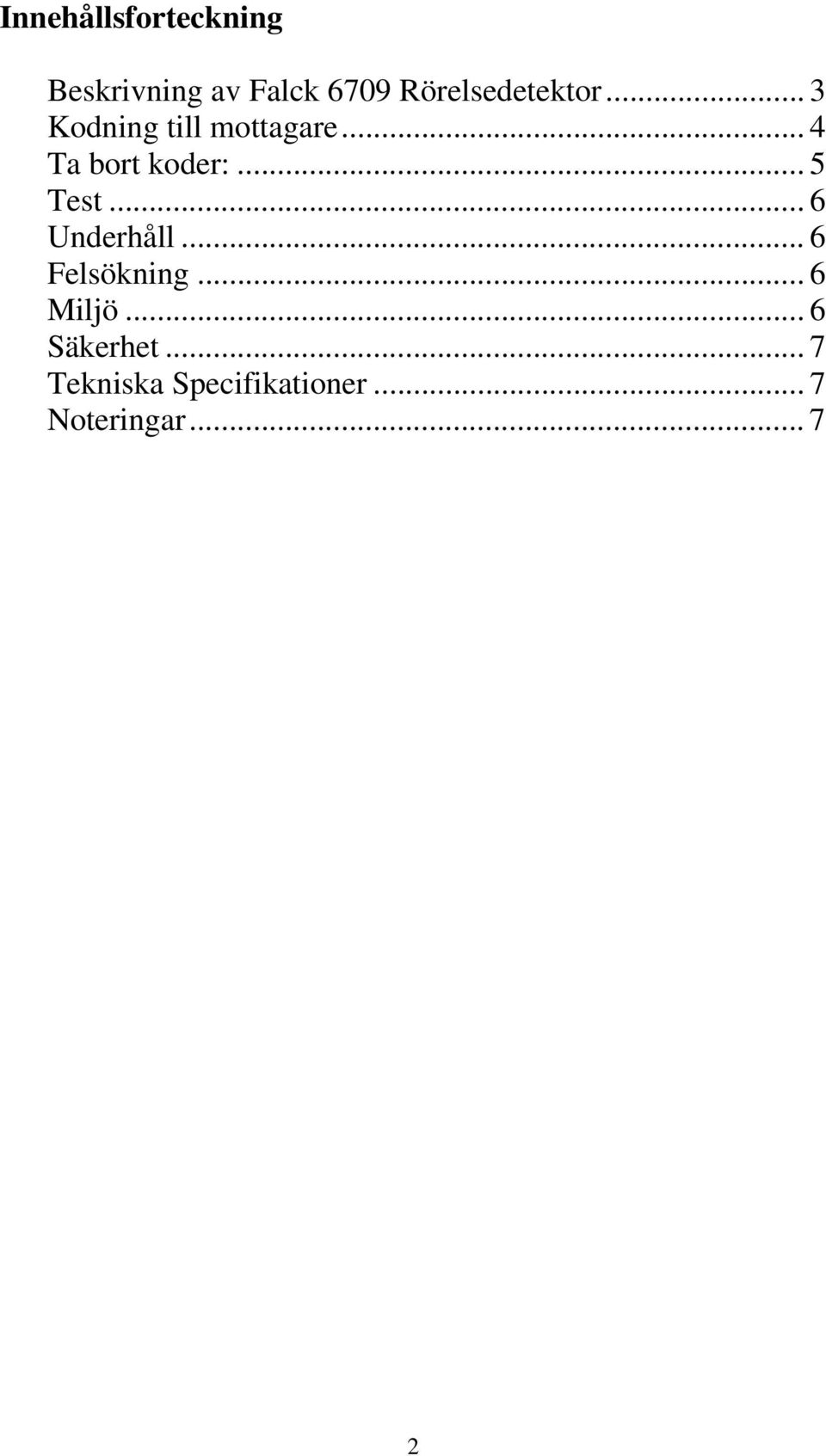

2 Innehållsforteckning Beskrivning av Falck 6709 Rörelsedetektor... 3 Kodning till mottagare... 4 Ta bort koder:... 5 Test... 6 Underhåll... 6 Felsökning... 6 Miljö... 6 Säkerhet... 7 Tekniska Specifikationer... 7 Noteringar

3 Beskrivning av Falck 6709 Rörelsedetektor Falck 6709 Rörelsedetektor har en inbyggd sändare som fungerar tillsammans med Falck 6709 Mottagare. Falck 6709 produktfamiljen är producerad med tanke på hög säkerhet vid överföring av larm. När sändaren aktiveras så går larmet på mottagaren. Larmet visas med ljud och rött ljus i en larmlampa. Larmet kommer att ljuda tills man kvitterar larmet. När det blir fel som strömavbrott, eller att radiotäckningen faller bort, eller dåligt batteri i rörelsedetektorn eller Falck 6709 Mottagare går det också ett larm på Mottagaren. Detta sker för att öka säkerheten vid användandet av larmen. Leverans När Rörelsedetektorn levereras tillsammans med Falck 6709 Mottagare är den färdigkodad med mottagaren. Om Rörelsedetektorn blir levererad för sig, ska den kodas in till Falck 6709 Mottagare. Nedan beskrivs hur man kodar in rörelsedetektorn. OBS: Det är viktigt att ta bort inprogrammerade sändare som inte används. Det kan uppstå oönskade larm. Se avsnitt ta bort koder. 3

4 Kodning till mottagare Det finns möjlighet att programmera upp till 10 sändare till samma mottagare. Proceduren för programmering beskrivs enligt följande: Sändare Nr1 Tryck och håll ner kontakten i rörelsedetektorn. Sätt jumper Operate/Learn i läge Learn på mottagaren. Gul lampa blinkar kontinuerligt. Tryck på kontakten med fjäder på, en gång. Gul lampa blinkar nu en gång med paus (sändare nr1). Den röda lampan lyser. Tryck på Delete knappen och den röda lampan blinkar. Mottagaren är nu klar att ta emot signalen från sändaren. Släpp kontakten i rörelsedetektorn och notera att den röda lampan lyser fast. Flytta jumpern tillbaka i läge Operate. Testa larmet för att kontrollera att det ljuder i mottagaren. Sändare Nr 2 Tryck och håll ner kontakten i rörelsedetektorn. Sätt jumper Operate/Learn i läge Learn på mottagaren. Gul lampa blinkar kontinuerligt Tryck på kontakten med fjäder på, två gånger. Gul lampa blinkar nu två gånger (sändare nr2). Den röda lampan lyser. Tryck på Delete knappen och den röda lampan blinkar. Mottagaren är nu klar att ta emot signal från sändaren. Släpp kontakten i rörelsedetektorn och kontrollera att den röda lampan lyser med fast sken. Flytta jumpern tillbaka i läge Operate. Testa larmet för att kontrollera att det ljuder i mottagaren. 4

5 Flera sändare: Det finns möjlighet att koda in upp till 10 olika sändare till mottagaren. Som man ser av proceduren för sändare 1 & 2, så är det, det antal gånger den gula lampan blinkar som avgör vilken sändares nummer som kodas in. Ta bort koder: Att ta bort en sändare från mottagaren kan utföras genom att programmera en annan sändare till samma nummer. Eller genom att man trycker på Delete knappen på det numret (antal gula blink) som man önskar att ta bort. Borttagning av sändare: Sätt jumper Operate/Learn i läge Learn på mottagaren. Gul lampa blinkar kontinuerligt. Tryck på kontakten med fjäder på, en gång. Gul lampa blinkar nu en gång med paus (sändare nr 1). Tryck delete och röd lampa börjar att blinka. Tryck på kontakten med fjäder på, två gånger. Gul lampa blinkar nu två gånger (sändare nr 2). Tryck delete och röd lampa börjar att blinka. Tryck på kontakten med fjäder på, tre gånger. Gul lampa blinkar nu tre gånger (sändare nr 3). Tryck delete och röd lampa börjar att blinka. Så fortsätter det fram till sändare nr 10. På detta sätt kan man ta bort alla sändare 5

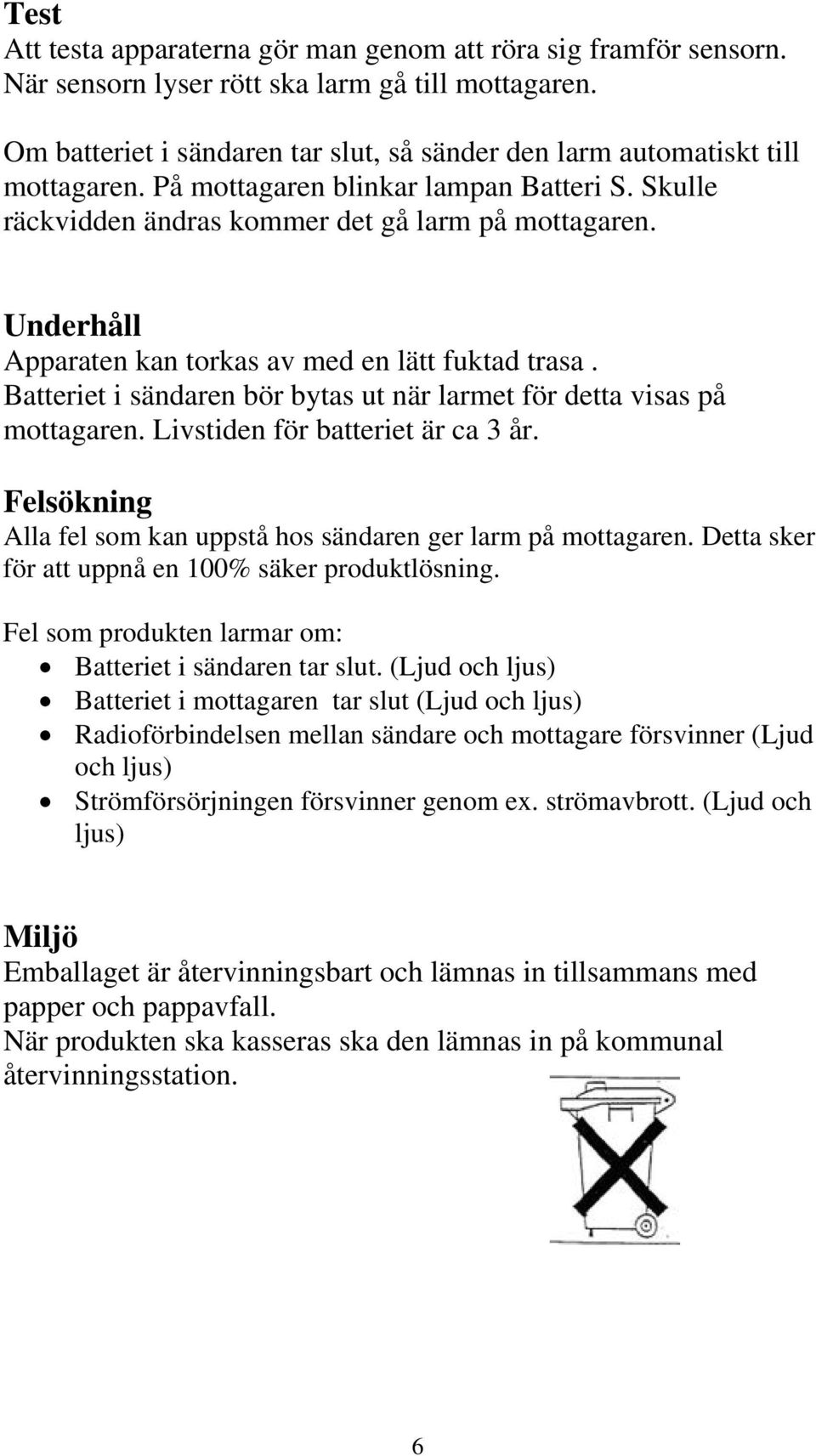

6 Test Att testa apparaterna gör man genom att röra sig framför sensorn. När sensorn lyser rött ska larm gå till mottagaren. Om batteriet i sändaren tar slut, så sänder den larm automatiskt till mottagaren. På mottagaren blinkar lampan Batteri S. Skulle räckvidden ändras kommer det gå larm på mottagaren. Underhåll Apparaten kan torkas av med en lätt fuktad trasa. Batteriet i sändaren bör bytas ut när larmet för detta visas på mottagaren. Livstiden för batteriet är ca 3 år. Felsökning Alla fel som kan uppstå hos sändaren ger larm på mottagaren. Detta sker för att uppnå en 100% säker produktlösning. Fel som produkten larmar om: Batteriet i sändaren tar slut. (Ljud och ljus) Batteriet i mottagaren tar slut (Ljud och ljus) Radioförbindelsen mellan sändare och mottagare försvinner (Ljud och ljus) Strömförsörjningen försvinner genom ex. strömavbrott. (Ljud och ljus) Miljö Emballaget är återvinningsbart och lämnas in tillsammans med papper och pappavfall. När produkten ska kasseras ska den lämnas in på kommunal återvinningsstation. 6

7 Säkerhet För att säkra en god driftsstabilitet ska utrustningen testas dagligen då säkerheten är viktig. Om larmgivaren som är inkopplad till sändaren inte ger larm vid fel, som t.ex. kontakter är det viktigt att testa hela lösningen. Det är också nödvändigt att alla inblandade kan använda utrustningen. Abilia har utarbetat en riskanalys för produkten med hänvisning till ISO14791 for Medisinsk utstyr. Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingarna som är gjorda i detta dokument. Tekniska Specifikationer Batteri: typ:.. 3,6V Lithium Sändar frekvens ,92MHz PowerCode 24 bit system Falck 6709 Rörelsedetektor är en radiosändare som sänder en trådlös signal på frekvens 433,92MHz Power code 24 bitars kombination. Version: februari 2008 Noteringar 7

8 Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, Sollentuna, Sweden Phone +46 (0) Fax +46 (0)
