2.2 Användning. 2.2 Utloppsenhet BLS-2

Transkript

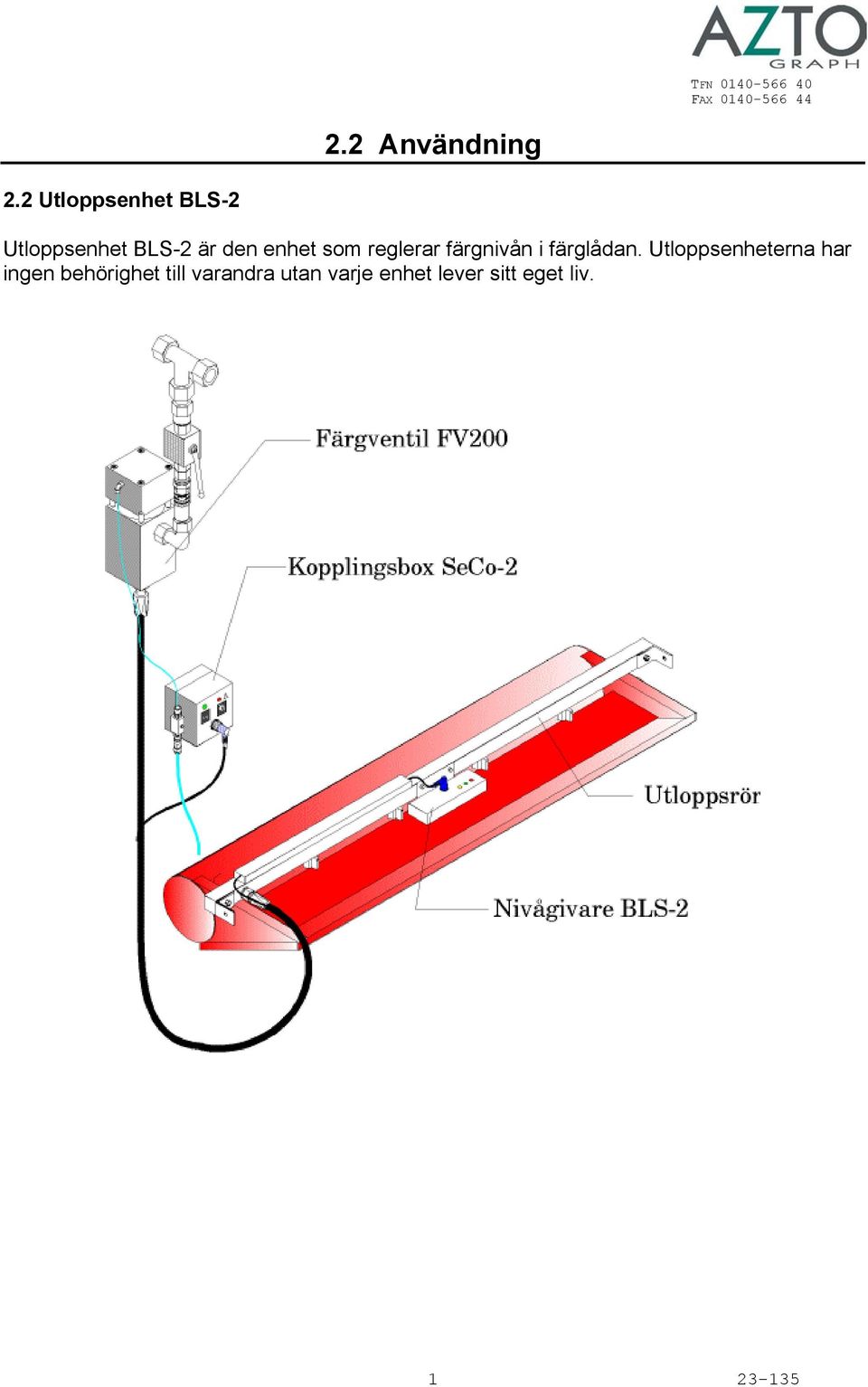

1 2.2 Användning 2.2 Utloppsenhet BLS-2 Utloppsenhet BLS-2 är den enhet som reglerar färgnivån i färglådan. Utloppsenheterna har ingen behörighet till varandra utan varje enhet lever sitt eget liv. 1

2 2.2.1 Kopplingsbox SeC0-2 På kopplingsboxen finns en TILL/FRÅN knapp (A) som indikerar om aktuell utloppsenhet är i läge Till eller Från. Till indikeras med en grön lampa som sitter över knappen. Enheten slås Till eller Från manuellt vid respektive kopplingsbox. Det finns en felindikerings diod (B) som lyser (rött sken) vid fel på utloppsenheten. Vid larm för hög- respektive lågnivå larm blinkar dioden. OBS felindikerings dioden lyser enbart på den enhet som har ett fel. Kabel från nivågivare ansluts i kontakt (C). Om enheten är avstängd går det att fylla färgkasten manuellt genom att hålla inne knappen för manuell fyllning (E). Om något fel uppstår på utloppsenheten och det inte går att fylla manuellt genom att trycka på knappen för manuell fyllning (E) går det att fylla på färg på ytterligare ett sätt. På magnetventil (D) finns en grå ställskruv som släpper igenom tryckluft manuellt. Vid fyllning skruva ett halvt varv på ställskruven låt den vara öppen tills önskad nivå finns i färglådan stäng ventilen. OBS på vissa anläggningar är magnetventilen vara placerad på färgventilen (FV200). 2

3 2.2.2 Nivågivare Nivågivare SE80/S är en kapacitiv givare som konstant läser av färgnivån i färglådan. Inställningsavståndet är mm, grundinställningen (önskad färgnivå) kan variera mellan mm. Nivågivaren har vid leverans en grundinställning. Justering till önskad inställning på färgnivån görs av montören vid installation. På nivågivaren finns tre lysdioder vilka indikerar enligt följande: Röd diod (D) Grön diod (C) Gul diod (B) Nivålarm för högnivå Lyser fast när allt är ok. Blinkar när fyllning av färg sker. Nivålarm för lågnivå Ovanpå nivågivaren finns också en kontakt (F) där nivågivarkabeln ansluts från utloppsenheten. Grundinställning (E) Justerar hala mätområdet för nivågivaren, grund inställd från leverantör. Ska ej justeras av kund 3

4 2.2.3 Inställning av nivåer För att ställa in nivåerna gör enligt följande: 1. Stäng kulventil (5) på färgstammen 2. Öppna ventilerna (1) på färgröret 3. Sätt SeCo boxen (3) i läge TILL på TILL/FRÅN knappen 4. Om färgkastet är tomt lyser gul lampa på SeCo boxen (larmlampa). 5. Öppna kulventil (5) på färgstammen. 6. Justera ventilerna (1) på färgröret så att det blir ett jämnt flöde genom alla ventiler. 7. Fyll färgkastet till önskad minimum nivå. Den nivå då systemet ska larma för låg nivå. 8. Stäng kulventil (5) på färgstammen. 9. Tryck på SET (A.) på sensorn tills alla lampor lyser och 10. Tryck på SET (A.) på sensorn tills alla lampor lyser och Gul lampa (B) blinkar. Aktuell färgnivå i färgkistan blir larmnivå för minimum larm Grön lampa (C) blinkar 11. Öppna kulventil (5) på färgstammen 12. Fyll färgkastet med färg till önskad arbetsnivå. 4

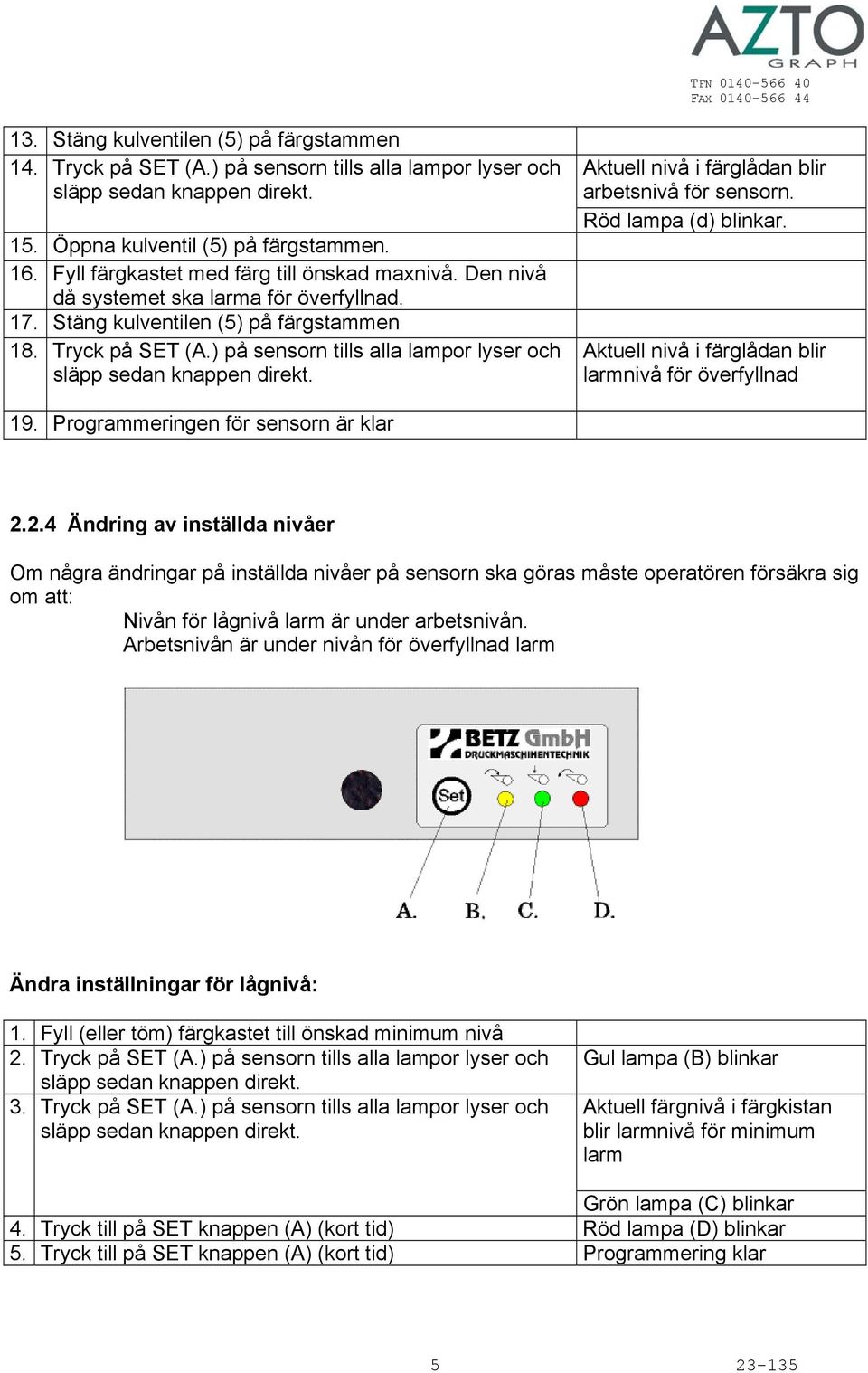

5 13. Stäng kulventilen (5) på färgstammen 14. Tryck på SET (A.) på sensorn tills alla lampor lyser och 15. Öppna kulventil (5) på färgstammen. 16. Fyll färgkastet med färg till önskad maxnivå. Den nivå då systemet ska larma för överfyllnad. 17. Stäng kulventilen (5) på färgstammen 18. Tryck på SET (A.) på sensorn tills alla lampor lyser och Aktuell nivå i färglådan blir arbetsnivå för sensorn. Röd lampa (d) blinkar. Aktuell nivå i färglådan blir larmnivå för överfyllnad 19. Programmeringen för sensorn är klar Ändring av inställda nivåer Om några ändringar på inställda nivåer på sensorn ska göras måste operatören försäkra sig om att: Nivån för lågnivå larm är under arbetsnivån. Arbetsnivån är under nivån för överfyllnad larm Ändra inställningar för lågnivå: 1. Fyll (eller töm) färgkastet till önskad minimum nivå 2. Tryck på SET (A.) på sensorn tills alla lampor lyser och 3. Tryck på SET (A.) på sensorn tills alla lampor lyser och Gul lampa (B) blinkar Aktuell färgnivå i färgkistan blir larmnivå för minimum larm Grön lampa (C) blinkar 4. Tryck till på SET knappen (A) (kort tid) Röd lampa (D) blinkar 5. Tryck till på SET knappen (A) (kort tid) Programmering klar 5

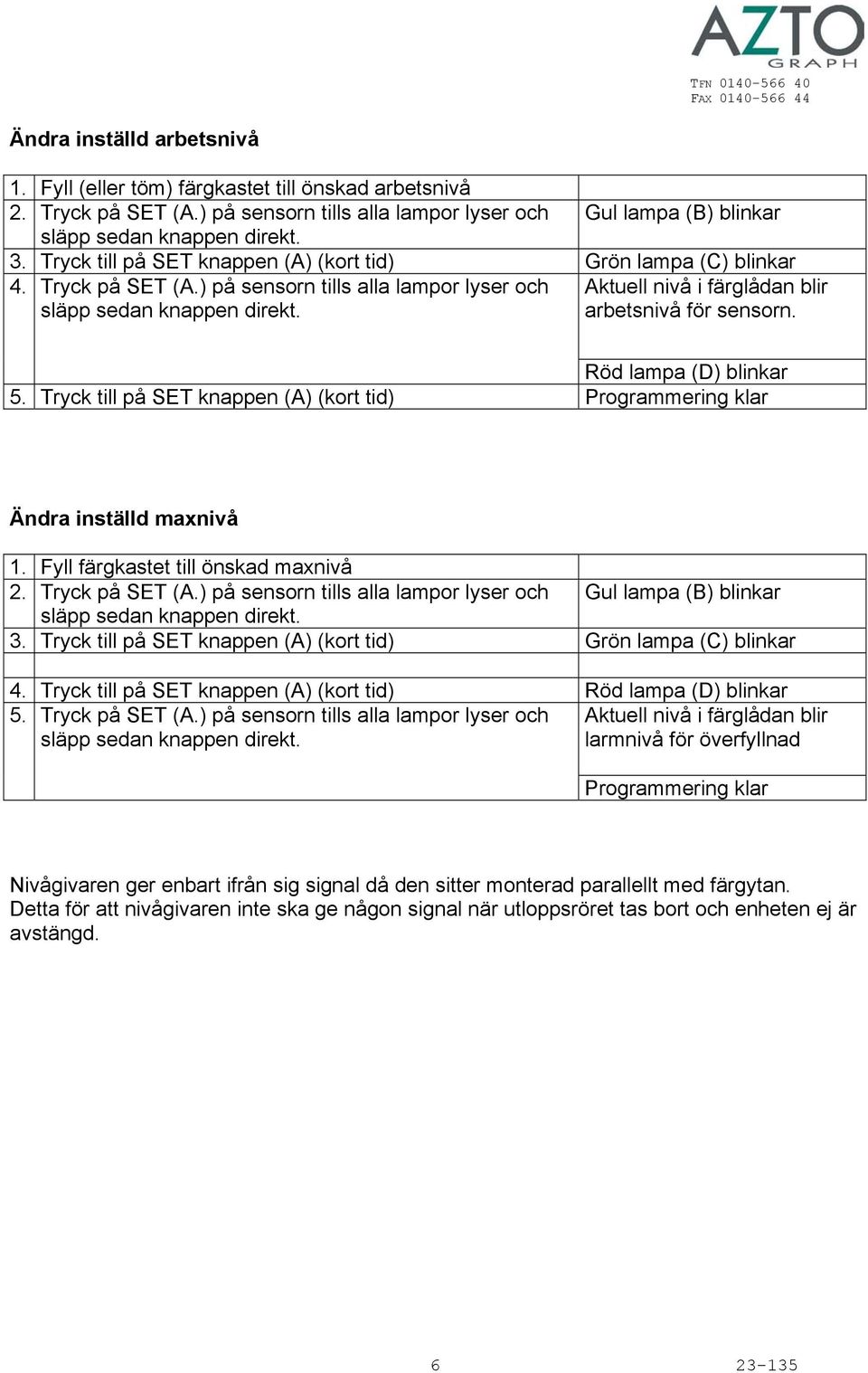

6 Ändra inställd arbetsnivå 1. Fyll (eller töm) färgkastet till önskad arbetsnivå 2. Tryck på SET (A.) på sensorn tills alla lampor lyser och Gul lampa (B) blinkar 3. Tryck till på SET knappen (A) (kort tid) Grön lampa (C) blinkar 4. Tryck på SET (A.) på sensorn tills alla lampor lyser och Aktuell nivå i färglådan blir arbetsnivå för sensorn. Röd lampa (D) blinkar 5. Tryck till på SET knappen (A) (kort tid) Programmering klar Ändra inställd maxnivå 1. Fyll färgkastet till önskad maxnivå 2. Tryck på SET (A.) på sensorn tills alla lampor lyser och Gul lampa (B) blinkar 3. Tryck till på SET knappen (A) (kort tid) Grön lampa (C) blinkar 4. Tryck till på SET knappen (A) (kort tid) Röd lampa (D) blinkar 5. Tryck på SET (A.) på sensorn tills alla lampor lyser och Aktuell nivå i färglådan blir larmnivå för överfyllnad Programmering klar Nivågivaren ger enbart ifrån sig signal då den sitter monterad parallellt med färgytan. Detta för att nivågivaren inte ska ge någon signal när utloppsröret tas bort och enheten ej är avstängd. 6

7 2.2.4 Larm Vid larm startar ett blixtljus att blinka. Identifiering av vilken tryckenhet som larmar måste göras manuellt. Undersök utloppsenheterna och den tryckenhet vars larmdiod (B) lyser med rött sken har larmat. Om manöverpanel finns visar den vilken manöverpanel som larmar, detta indikeras genom att en röd lampa lyser vid det tryckverk som larmar. När utloppsenheten är lokaliserad kontrollera vilken typ av larm det är. Visas på nivågivaren som sitter på utloppsröret. På nivågivaren kan två typer av larm visas. Röd diod (D) Gul diod (B) Nivålarm för högnivå Nivålarm för lågnivå Vid högnivå larm stäng av utloppsenheten och låt färgen sjunka till rätt nivå. Sätt därefter utloppsenheten i läge TILL. Vid lågnivå larm kontrollera varför det inte finns någon färg i färglådan. Kontrollera alltid att utloppsenheten är i läge TILL efter larm är åtgärdat. Åtgärda fel se felsökning. 7

8 2.2.5 Felsökning. Fel Orsak Åtgärd Ingen färg ut ur utloppsrör Ej tryckluft till regulator Regulator vid press ej öppen Läckage längs luftstam Kabel mellan nivågivare och kontrollbox ej ansluten Koppla in kompressor kontrollera att manometer visar minst 6 bar Öppna regulator tills manometer visar minst 6 bar Kontrollera att alla luftkopplingar längs pressen är täta, om ej tryck in luftslangen i kopplingen Anslut kabel Dåligt färgflöde ur utloppsröret. Nivågivare läser ej Nivågivare trasig Magnetventil på kontrollbox trasig Kulventiler på utloppsrör ej öppna För lågt lufttryck på färgventil Kontrollera att nivågivaren är parallell med färgen. Om vinkeln mellan färgen och nivågivaren är för stor fungerar ej nivågivaren. Kontrollera detta genom att hålla en platta parallellt under nivågivaren ca 20mm ifrån givaren. Larmar givaren för hög nivå fungerar den. Fyll färglådan manuellt och beställ en ny magnetventil Ställ handtaget parallellt med kulventilen Kontrollera lufttryck på manometer ska vara minst 6 bar, öka trycket genom att vrida ratten på manometern 8

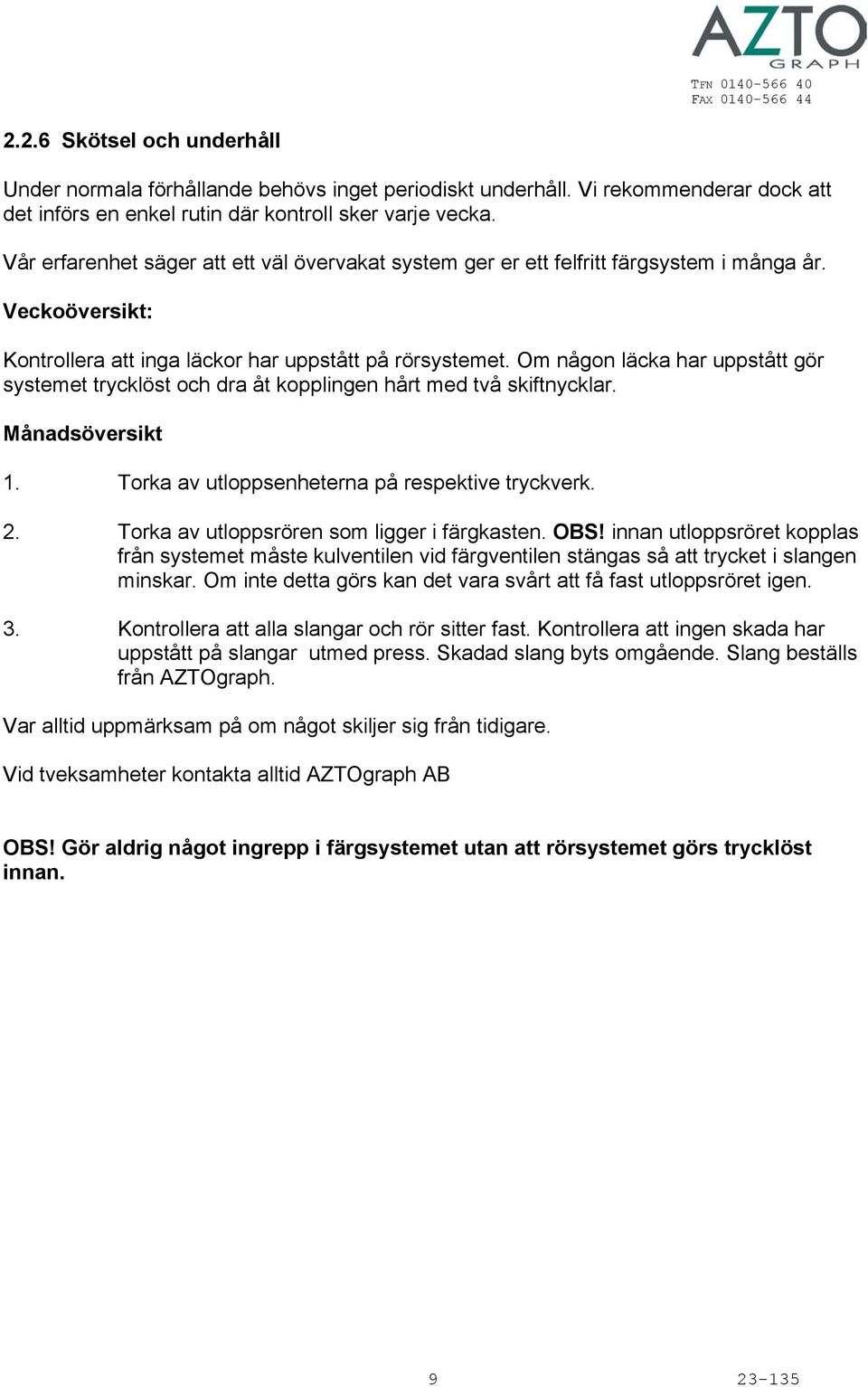

9 2.2.6 Skötsel och underhåll Under normala förhållande behövs inget periodiskt underhåll. Vi rekommenderar dock att det införs en enkel rutin där kontroll sker varje vecka. Vår erfarenhet säger att ett väl övervakat system ger er ett felfritt färgsystem i många år. Veckoöversikt: Kontrollera att inga läckor har uppstått på rörsystemet. Om någon läcka har uppstått gör systemet trycklöst och dra åt kopplingen hårt med två skiftnycklar. Månadsöversikt 1. Torka av utloppsenheterna på respektive tryckverk. 2. Torka av utloppsrören som ligger i färgkasten. OBS! innan utloppsröret kopplas från systemet måste kulventilen vid färgventilen stängas så att trycket i slangen minskar. Om inte detta görs kan det vara svårt att få fast utloppsröret igen. 3. Kontrollera att alla slangar och rör sitter fast. Kontrollera att ingen skada har uppstått på slangar utmed press. Skadad slang byts omgående. Slang beställs från AZTOgraph. Var alltid uppmärksam på om något skiljer sig från tidigare. Vid tveksamheter kontakta alltid AZTOgraph AB OBS! Gör aldrig något ingrepp i färgsystemet utan att rörsystemet görs trycklöst innan. 9
