1 Användaranvisning FridgeController

2 Systemet består av Termostatdel Denna används för att välja önskad temperatur Styrenhet Detta är hjärtat i systemet som används för att styra kompressor och fläktar Temperaturgivare Detta är temperaturgivaren som dras in i kylboxen Kontakt/Kablage Detta kablage ansluts mellan styrenheten och kompressor och fläktar Kabel till Termostatdel Detta är en vanlig telefonkabel (RJ12) med 6 ledare

3 Installation Installationen tar ca: minuter och är relativt enkel Verktyg som behövs för installation Skruvmejsel Sax, kniv till tejp Utrustning/ Material som behövs för installation 4 st försänkta 3mm x 12mm skruv för att fästa styrenheten 2 st försänkta 2.5 mm x 12 mm skruv för att fästa termostatdelen Tätmedel, typ sikaflex/silikon, för att täta genomföringen av temperaturgivaren till boxen Fästelement för tempgivare, typ självhäftande platta för buntband Eltejp för att isolera kontakter, med fördel kan man använda vulktejp. Man kan även använda krymslang om man önskar. Man behöver inte pressa några kontakter utan kablaget kommer förberett. Innan installation Det är viktigt att spänningen till kylkompressorn är avstängd innan installationen påbörjas Kylboxen kan med fördel vara avstängd och uttorkad innan installation, för att förenkla tätning av genomföringen Säkerställ att ni har en 101N0220 eller 101N0230 styrenhet på er kompressor. Det är dessa styrenheter som är möjliga att varvtalsstyra. Se bild på nästa sida. Tempgivare Detta är en vattentät digital temperaturgivare som kommer med en färdig kontakt i änden av kabeln. 1. Tag bort tätningen som är runt den befintliga genomföringen av kabel och rör till kylenheten i boxen. Var försiktig så att ni inte skadar kablar eller rör. Använd ett trubbigt föremål, typ en stjärnskruvmejsel. 2. Stick upp temperaturgivaren underifrån in i boxen. 3. Fäst sedan ett fästelement, typ fästplatta för buntband på lämplig höjd i boxen. Rekommenderas 2/3 från botten av boxen. Sätt den minst 20 cm från kylelementet i boxen.

4 Kablage till kompressor och fläktar Installationen av det medföljande kablaget görs vid kompressorn. Bilden till höger visar hur kablaget vid kompressorn ser ut innan installationen. Typbeteckning på styrenheten på kompressorn Medföljande kontakt med kablage. Numren [X] används i den efterföljande beskrivningen. Utgåva

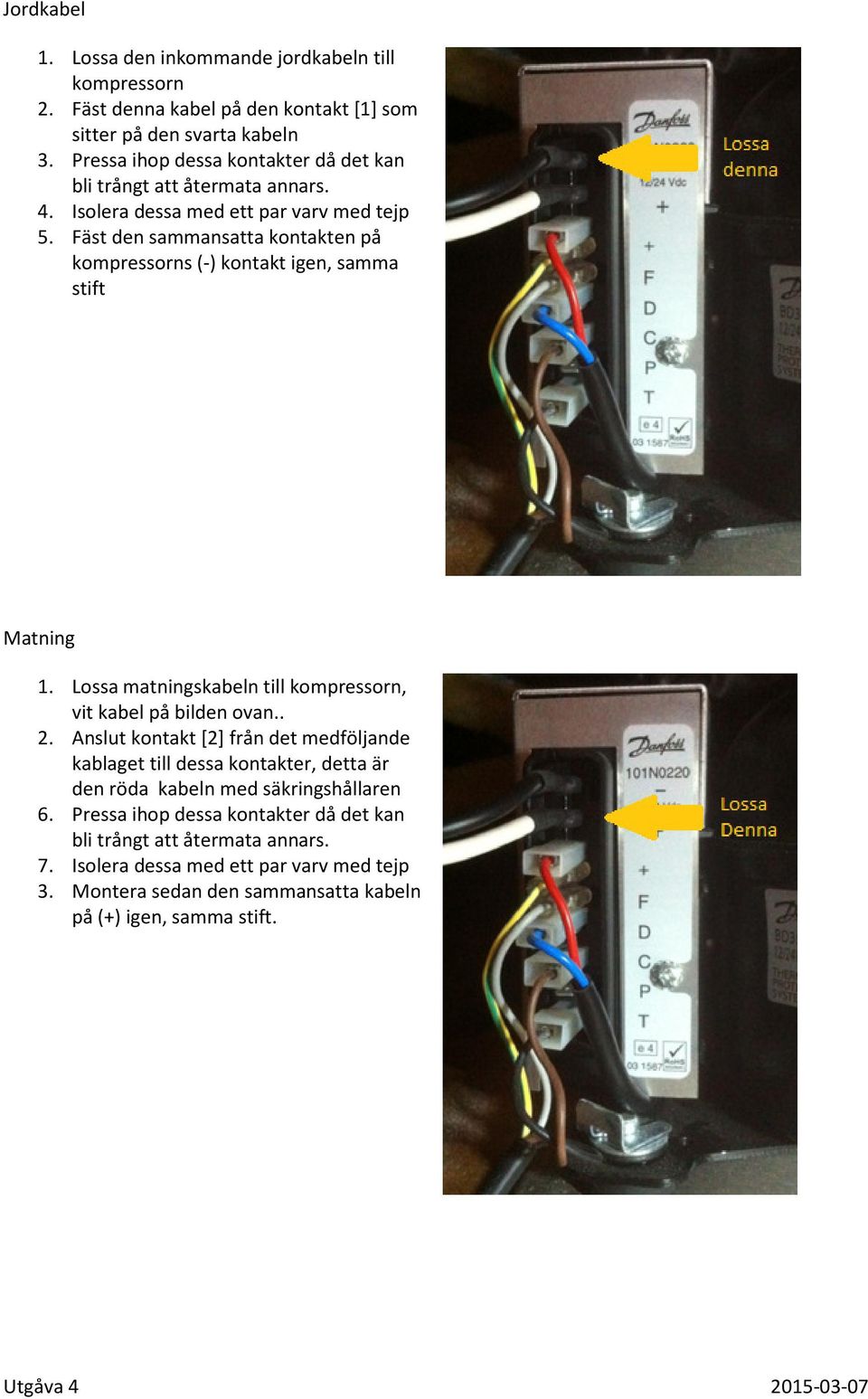

5 Jordkabel 1. Lossa den inkommande jordkabeln till kompressorn 2. Fäst denna kabel på den kontakt [1] som sitter på den svarta kabeln 3. Pressa ihop dessa kontakter då det kan bli trångt att återmata annars. 4. Isolera dessa med ett par varv med tejp 5. Fäst den sammansatta kontakten på kompressorns (-) kontakt igen, samma stift Matning 1. Lossa matningskabeln till kompressorn, vit kabel på bilden ovan.. 2. Anslut kontakt [2] från det medföljande kablaget till dessa kontakter, detta är den röda kabeln med säkringshållaren 6. Pressa ihop dessa kontakter då det kan bli trångt att återmata annars. 7. Isolera dessa med ett par varv med tejp 3. Montera sedan den sammansatta kabeln på (+) igen, samma stift.

6 Matning Fläktar 1. Lossa den sammansatta kontakten (+), tredje uppifrån 2. Anslut kontakt [3], röda kabeln med ett han-flatstift 3. Isolera med ett par varv med tejp runt dessa kontakter Styrning Fläktar 1. Lossa den sammansatta kontakten på (F) kontakten på kompressorn. Dessa två kablar är styrningen (jord) till de två fläktarna. 2. Separera dessa kontakter från varandra 3. Anslut kontakt [4], blå kabel, från det medföljande kablaget till kabeln som går till Kompressorfläkten, blå kabel på bilden 4. Isolera med ett par varv med tejp runt dessa kontakter 5. Anslut kontakt [5], grå kabel, från det medföljande kablaget till kabeln som går till fläkten i boxen, grå kabel på bilden 6. Isolera med ett par varv med tejp runt dessa kontakter

7 Kompressorstyrning (T) 1. Lossa kontakten (T) på kompressorn, svart kabel på bilden. 2. Anslut kontakt [6], gul kabel, från det medföljande kablaget (T) positionen på kompressorn. 3. Isolera och fäst den lossade kabeln ( svart) så att den inte åker omkring. Denna kabel har ingen funktion, men sparas för att kunna återställa orginalinstallationen. Kompressorstyrning (C) 1. Lossa kontakten (C) på kompressorn, brun kabel på bilden. 4. Anslut kontakt [7], grän kabel, från det medföljande kablaget (C) positionen på kompressorn. 5. Isolera och fäst den lossade kabeln ( brun) så att den inte åker omkring. Denna kabel har ingen funktion, men sparas för att kunna återställa orginalinstallationen.

8 Termostatdel Temostatdelen har funktionen att välja den temperatur som skall gälla i boxen samt en lysdiod som talar om statusen på systemet. Den behöver INTE installeras i boxen. Då temperaturen kommer vara stabil i boxen så behöver man normalt inte ändra på temperaturen. Därmed kan man välja att montera denna del på ett dolt utrymme om man önskar. Tänk på att detta är den önskade temperaturen där man monterat temperaturgivaren. Om man tex. Monterat givaren på halva höjden i boxen och ställt önskad temperatur på 7 grader så kommer det kanske vara nån eller några grader varmare i toppen och någon eller några kallare i botten. OBS! Off läget på termostaten börjar vid 11 till Off läget på skalan. Så ställ helst inte in en önskad temperatur över 10.5 grader. 1. Montera termostatdelen på en plats som önskas, använd försänkta skruv då det framförallt i underkant kommer vara trångt för anslutning av kabeln. 2. Kabeln som används är en vanlig 6 trådig telefonkabel, det är dock viktigt att det är en tvistad kabel. Man kontrollerar detta enklast genom att hålla de båda kontakterna bredvid varandra och titta på dem på kontaktsidan. Om man tittar på färgen på tex. Kabeln längst till vänster på den ena kontakten, så skall motsvarande kontakt ha denna färg på sin högersida, se bild nedan. 3. Dra kabeln från platsen där styrenheten skall monteras till termostatdelen. 4. Anslut kabeln till termostatdelen Kabel mellan styrenhet och temostatdel Detta är en vanlig telefonkabel av typen RJ12 (6P6C), korsad/crossed. Att kabel är korsad innebär att kablarna är spegelvända i respektive kontakt. Detta kontrollerar man enklast genom att lägga kabel så att man ser undersidan på båda kontakterna. Då skall de olika kablarna i kontakterna vara spegelvända. Samma färg

9 Styrenhet Montera styrenheten i närheten av kompressorn på tex. En vägg/skott i utrymmet där kompressorn sitter, Kablaget till styrenheten är ca: 30cm så anpassa platsen efter detta. Montera den med försänkta skruv i de fyra skruvhålen. 1. Montera den med försänkta skruv i de fyra skruvhålen. Det räcker säkert med två diagonala. 2. Anslut kabeln från temperaturgivaren i kontakten markerad, med [FridgeTemp] 3. Anslut kabeln från termostatdelen i kontakten markerad, med [Setpoint] 4. Anslut kontakten med kablar till kompressor och fläktar Igångkörning Nu när vi installerat hela systemet så skall vi starta den för att säkerställa att allt fungerar son det skall. 1. Ställ termostatvredet på Off 2. Slå på strömbrytaren i panelen till kylskåpet 3. Statusdioden på termostatdelen skall vara släckt när man slår på strömmen. Om den blinkar eller är tänd så slå av brytaren på panelen. Troligtvis har du använt en felaktig kabel mellan styrenhet och temostatdelen 4. Vrid termostatvredet till 7 grader 5. Om temperaturen i kylen är högre än 7 grader så kommer kompressorn att starta inom 3 sekunder och fläktarna startar inom ett par sekunder. 6. Om temperaturen är lägre så kan du värma temperaturgivaren med fingrarna i någon minut så kommer kompressorn att starta. 7. Låt kompressorn köra i några minuter och vrid sedan vredet till [Off] 8. Nu kommer kompressorn och fläktarna att stanna Nu verkar allt fungera som det skall.

10 Funktion Detta styrsystem har genom sin digitala temperaturgivare en mycket hög noggrannhet i temperaturregleringen i kylskåpet/boxen. Den använder dessutom möjligheten att varvtalsreglera kompressorn. Detta göra att kompressorn kommer jobba mycket mer effektivt. När det krävs mycket kyla så kommer den gå på hög fart och kyla fort och när mindre kyla krävs så kommer den gå på lägre hastighet och därmed arbeta mer effektivt och därmed spara energi. Energibesparingen genom denna varvtalsstyrning kan bli så hög som 30%. Systemet har även en funktion där den ackumulerar energi när vi har överskott på el, då man tex. Ligger för landström eller kör för motor. Systemet kommer då automatiskt sänka temperaturen i kylskåpet/boxen med ca: 3 grader och när man sedan tex. ligger i en naturhamn så kommer behovet av kompressorn att fördröjas då temperaturen återgått till det förvalda värdet. OBS! Det gamla termostatvredet i boxen har ingen funktion när detta system är installerat. Man kan dock med fördel ställa den i läge Off, för att slippa eventuellt klickande när termostaten slår av/på. Fläktstyrning Systemet kommer styra fläktarna i systemet för att förbättra ett par egenskaper Om man har en fläkt i kylskåpet/boxen så kommer den köras en viss tid även när inte kompressorn kör. Detta för att förhindra nedisning av kylelementet i kylen/boxen. Det är viktigt att man har utrymmet där kompressorn sitter så välventilerat som möjligt för att kompressorn skall gå så effektivt som möjligt. För att förbättra detta så kommer även fläkten vid kompressorn att köra en stund när kompressorn har stannat. Detta för att ventilera ut den värme som bildas runt kompressorn. Normal körning När systemet har uppnått den önskade temperaturen så kommer kompressorn att gå ca: 10 minuter och sedan vila i minuter. Detta är ungefärliga siffror som baserat sig på prov under sommaren Tips Tänk på att det försvinner mycket kyla och energi då man öppnar locket. Speciellt om kompressorn är igång och fläkten i boxen trycker in varm luft i kylen/boxen. Se till att kompressorn är monterad så att fläkten vid kompressorn blåser bort den varma luften. Om det inte går att placera den så att fläkten blåser bort luften så kan man montera en stos och luftslang och leda bort den varma luften.

11 Statusindikering Lysdioden på termostatdelen visar i vilket tillstånd som systemet är i. Varje blinksekvens är ca: 2s Status Beskrivning Blinksekvens OFF Systemet är antingen avstängt vid Helt släckt panelen eller att termostaten är satt i läge [Off] ON Kyla behövs och kompressorn går, spänningen I batterierna är <= ( Ett kort blink varannan sekunden) V ON (HI) Kyla behövs och kompressorn går, ( Ett blink i sekunden) PRE POST ERROR Sleep spänningen I batterierna är > 13.4 V Kyla kommer snart behövas och fläkten i kylen/boxen har startat för att distribuera kyla från kylelementet Systemet har uppnått önskad temperatur och fläkten i boxen kör för att förhindra nedisning och fläkten vid kompressorn kör för att ventilera ut restvärme. Detta pågår i max 5 minuter. Det har uppstått ett fel med temperaturgivaren, kontrollera kontakten vid [Fridge Temp] på styrenheten. Om inte felet avhjälps så har någon del skadats och måste bytas ut. Om systemet är igång men att önskad temperatur är uppnådd så kommer systemet vänta på att starta igen ( Två korta blink varannan sekund) ( Tre korta blink varannan sekund) ( konstant blinkande ) Ett kort blink någon gång ca: varannan minut.

12 Tekniska data Matningspänning Strömförbrukning, körning ( Förbrukning på styrenhet, exkl. fläktar och kompressor) Strömförbrukning, vila ( Förbrukning på styrenhet, exkl. fläktar och kompressor) Mätnoggrannhet temperaturgivare Reglernoggrannhet Säkring 12V Ca: 15 ma när systemet är aktivt och kompressor eller fläktar går Ca: 0.1 ma grader Ca: +- 1 grad Mini bladsäkring 1A

13 Ändringshistorik Utgåva Datum Ändring Beskrivning av montering av kontakter Kompressorstyrning (T) och (C) har ändrats.
