Montage, drift och skötsel för Duschpanel 120-G Art nr xxx

Transkript

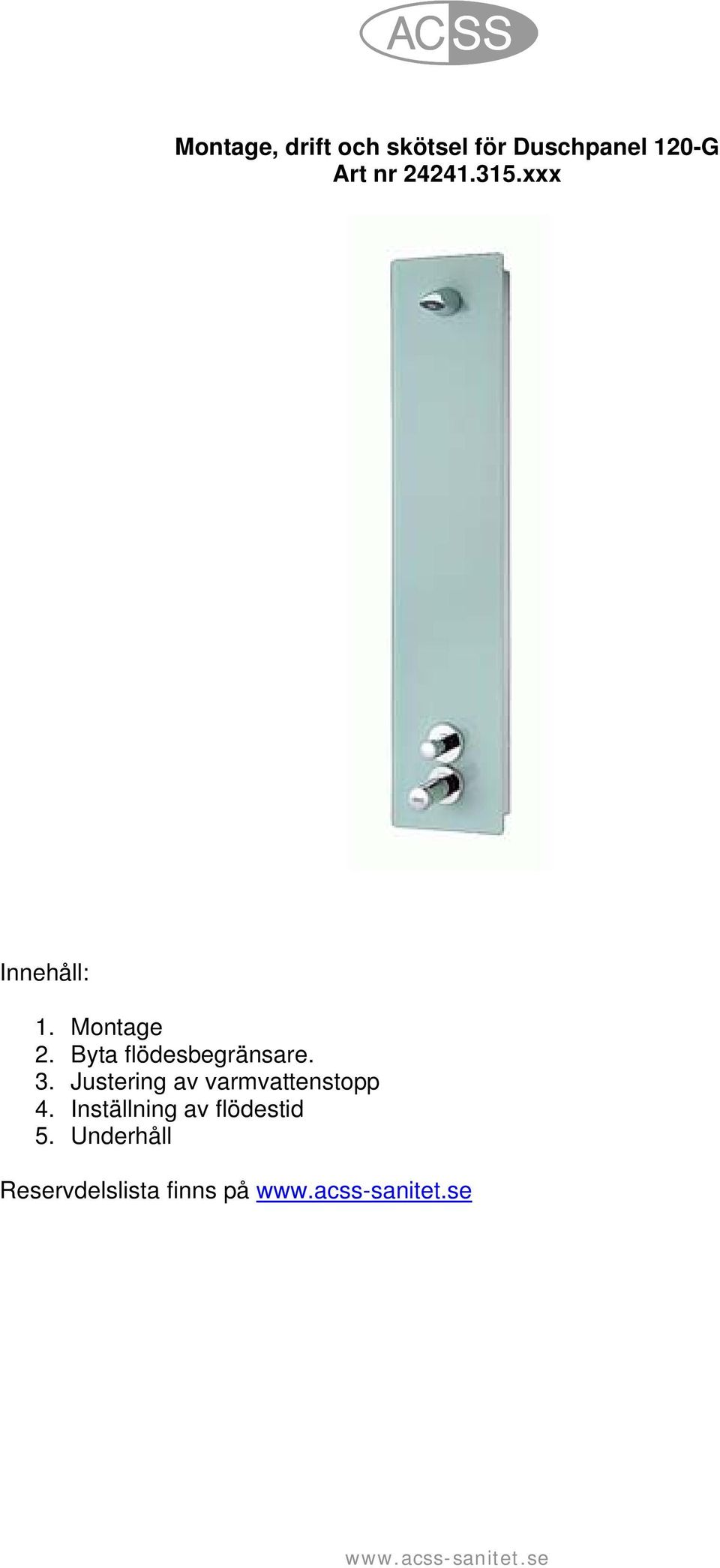

1 Montage, drift och skötsel för Duschpanel 120-G Art nr xxx Innehåll: 1. Montage 2. Byta flödesbegränsare. 3. Justering av varmvattenstopp 4. Inställning av flödestid 5. Underhåll Reservdelslista finns på

2 I Sverige är det vanligt att vi monterar så att duschhuvudet hamnar 2150 mm ovan färdigt golv. Strålbild vid montagehöjd A=2200 mm, D=19 grader B C Flödesregulator 9 l/min Flödesregulator 12 l/min

3 1. Montering a. Planering Planera montage av rör (ovanifrån eller bakifrån vägg) enligt nedan. Slangarna i panelen inkl. avstängningsventiler når c:a 10 cm upp ovanför panelens överkant. CC avståndet mellan hålen i panelens överkant är 50 mm Blandvatten ansluts till vänstra slangen (sett framifrån) och kallvatten till den högra. Vid anslutning bakifrån, böj slangarna så att anslutningarna passar. Avstängningsventilerna är avsedda för anslutning till 15 mm kopparrör.

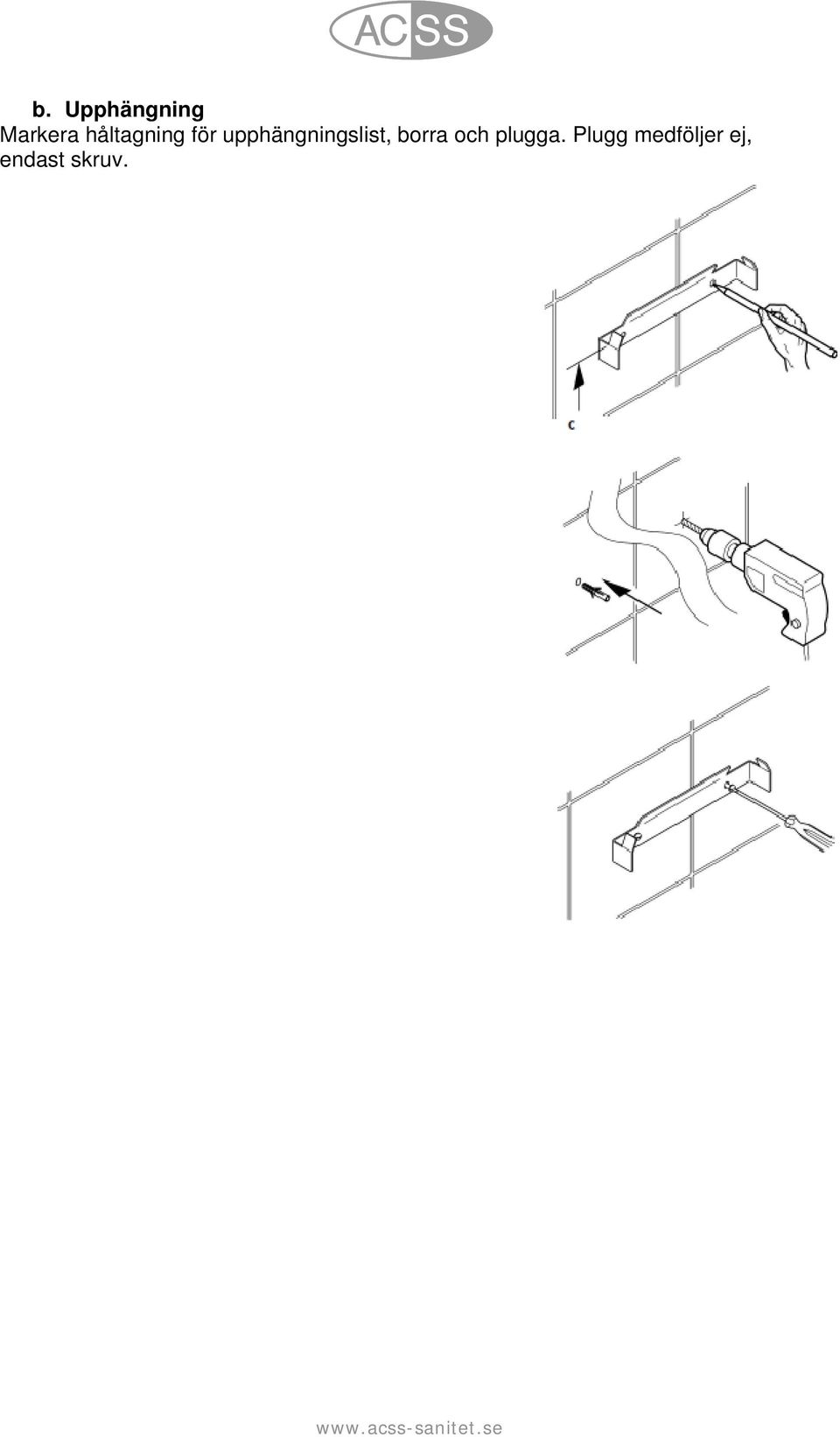

4 b. Upphängning Markera håltagning för upphängningslist, borra och plugga. Plugg medföljer ej, endast skruv.

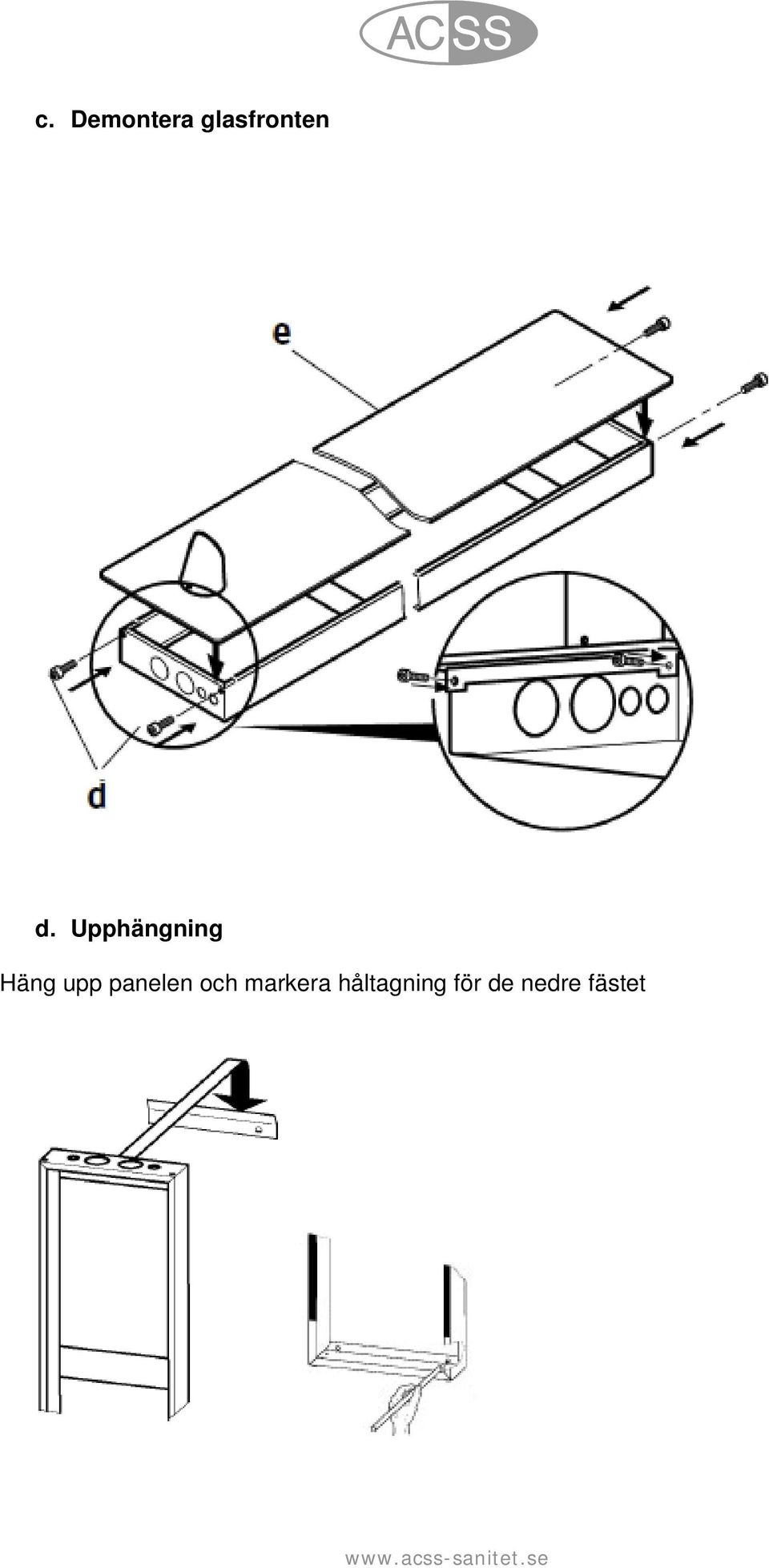

5 c. Demontera glasfronten d. Upphängning Häng upp panelen och markera håltagning för de nedre fästet

6 Montera glasfronten på nytt, men lämna de två skruvarna på högra sidan. Häng upp panelen. Och skruva fast den i de nedre fästena.

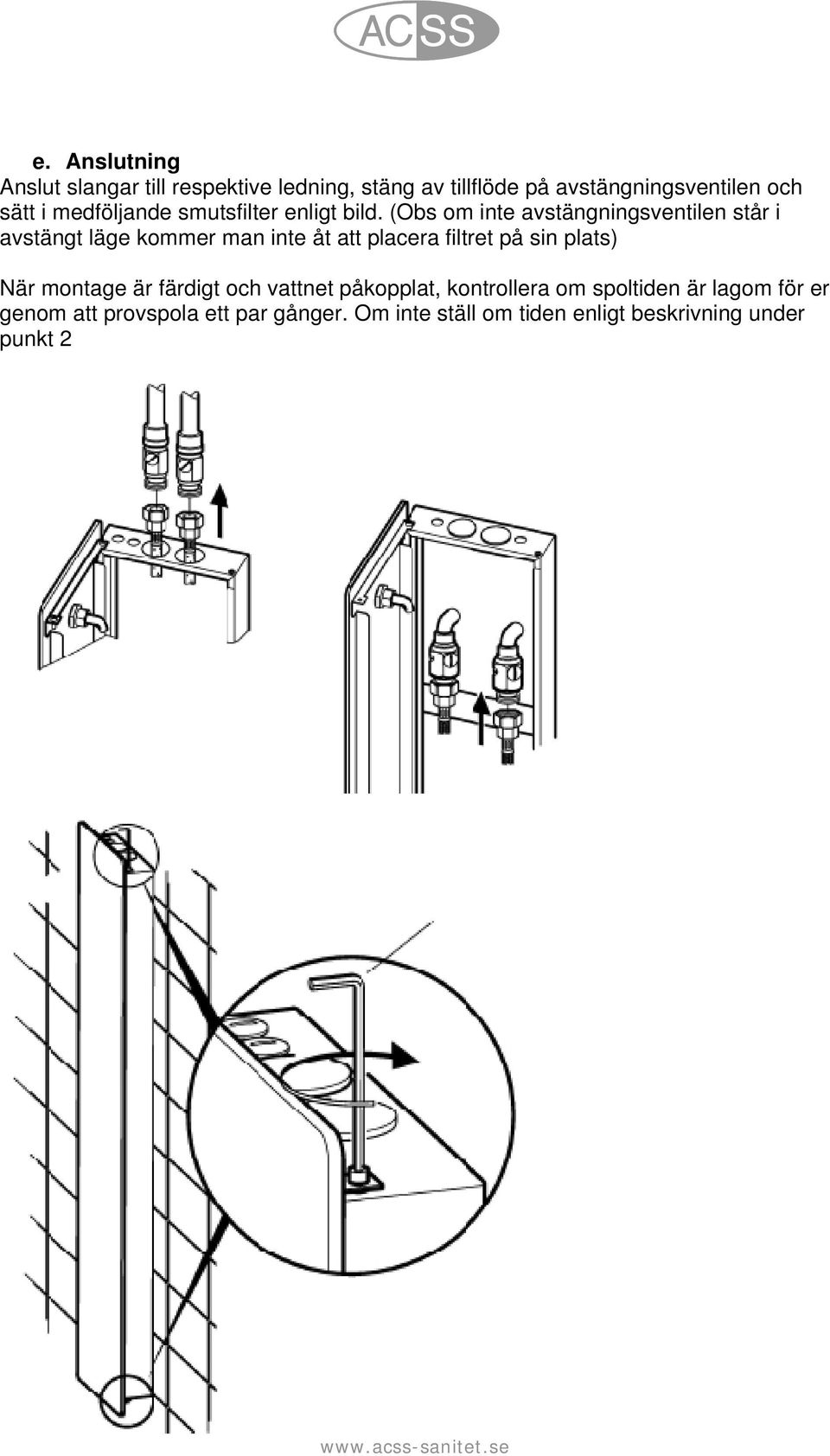

7 e. Anslutning Anslut slangar till respektive ledning, stäng av tillflöde på avstängningsventilen och sätt i medföljande smutsfilter enligt bild. (Obs om inte avstängningsventilen står i avstängt läge kommer man inte åt att placera filtret på sin plats) När montage är färdigt och vattnet påkopplat, kontrollera om spoltiden är lagom för er genom att provspola ett par gånger. Om inte ställ om tiden enligt beskrivning under punkt 2

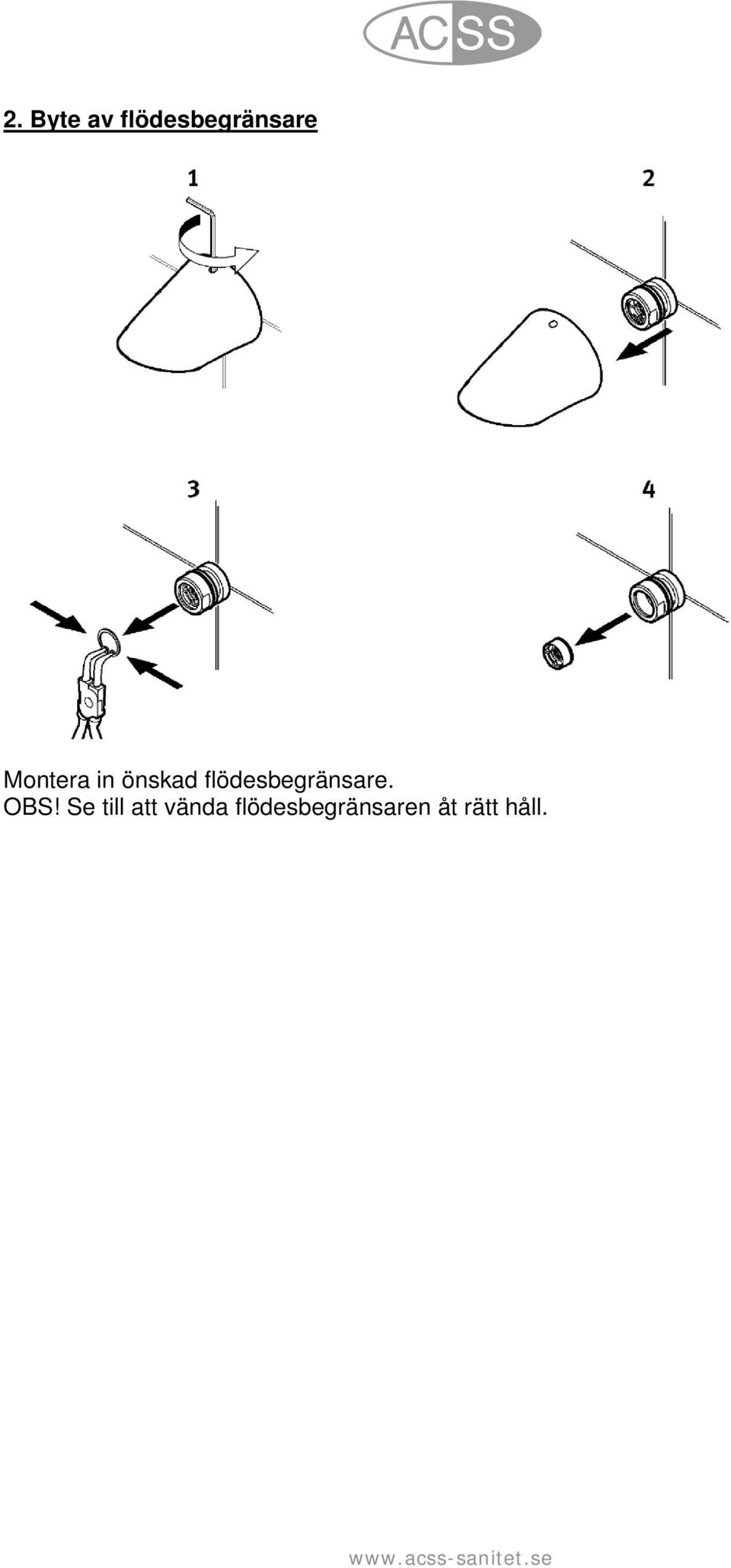

8 2. Byte av flödesbegränsare Montera in önskad flödesbegränsare. OBS! Se till att vända flödesbegränsaren åt rätt håll.

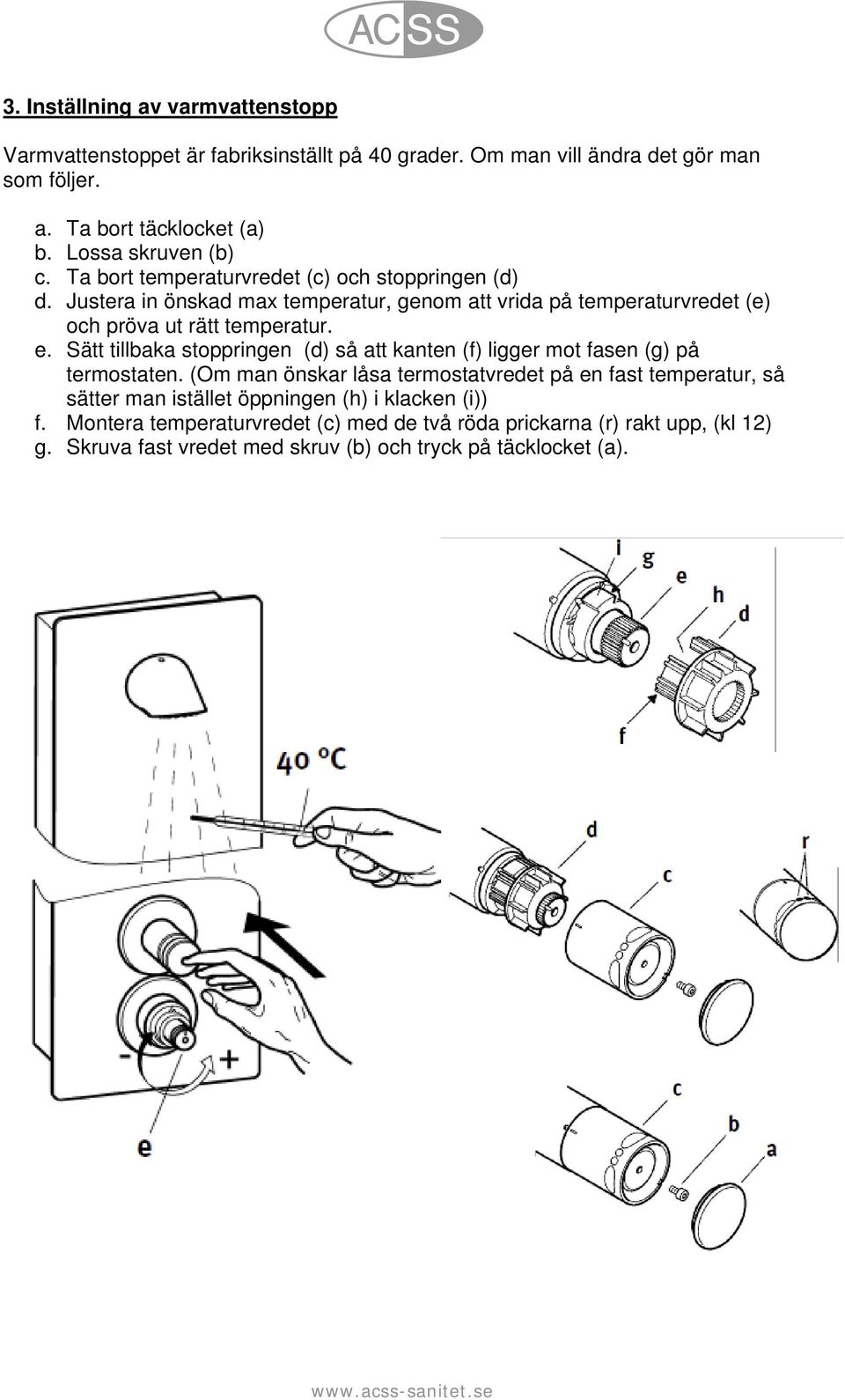

9 3. Inställning av varmvattenstopp Varmvattenstoppet är fabriksinställt på 40 grader. Om man vill ändra det gör man som följer. a. Ta bort täcklocket (a) b. Lossa skruven (b) c. Ta bort temperaturvredet (c) och stoppringen (d) d. Justera in önskad max temperatur, genom att vrida på temperaturvredet (e) och pröva ut rätt temperatur. e. Sätt tillbaka stoppringen (d) så att kanten (f) ligger mot fasen (g) på termostaten. (Om man önskar låsa termostatvredet på en fast temperatur, så sätter man istället öppningen (h) i klacken (i)) f. Montera temperaturvredet (c) med de två röda prickarna (r) rakt upp, (kl 12) g. Skruva fast vredet med skruv (b) och tryck på täcklocket (a).

10 4. Inställning av flödestid Fabriksinställd tid är ca 20 sek. (beroende på tryck) Om ni önskar ändra detta så: Ta bort täckbrickan. Skruva på centrumskruven: Medsols = kortare tid Motsols = längre tid 5. Underhåll 5.1 Rengöring av duschuvud Genom att stryka fingrarna över gumminabbarna kan man avlägsna kalkbeläggning och annat smuts. Om det inte hjälper montera bort silen och rengör. 5.2 Rengöring av smutsfilter a. Skruva bort täcklocket (a) b. Ta ut smutsfiltret (b) och gör rent det c. Montera ihop det igen på samma sätt

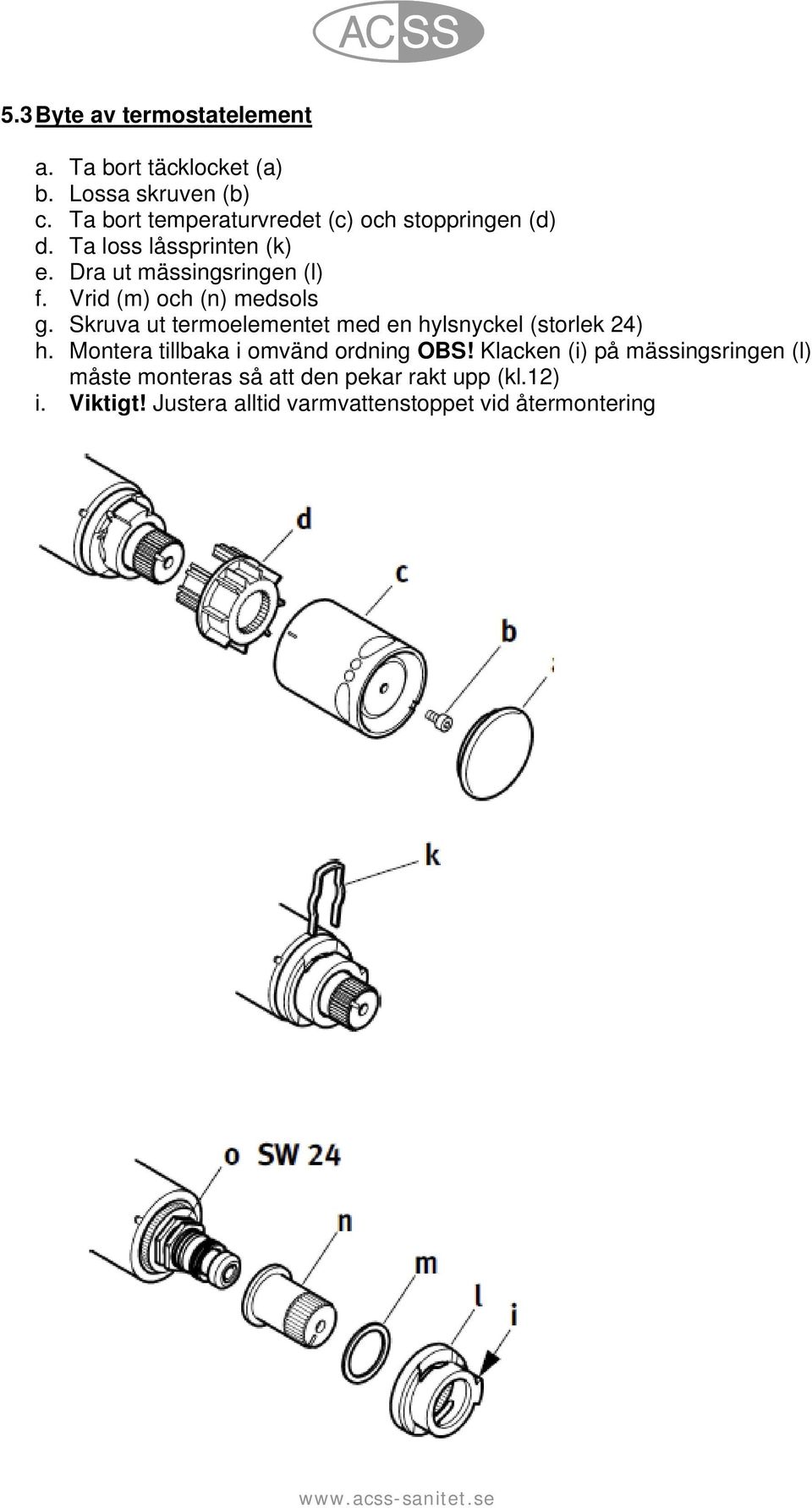

11 5.3 Byte av termostatelement a. Ta bort täcklocket (a) b. Lossa skruven (b) c. Ta bort temperaturvredet (c) och stoppringen (d) d. Ta loss låssprinten (k) e. Dra ut mässingsringen (l) f. Vrid (m) och (n) medsols g. Skruva ut termoelementet med en hylsnyckel (storlek 24) h. Montera tillbaka i omvänd ordning OBS! Klacken (i) på mässingsringen (l) måste monteras så att den pekar rakt upp (kl.12) i. Viktigt! Justera alltid varmvattenstoppet vid återmontering

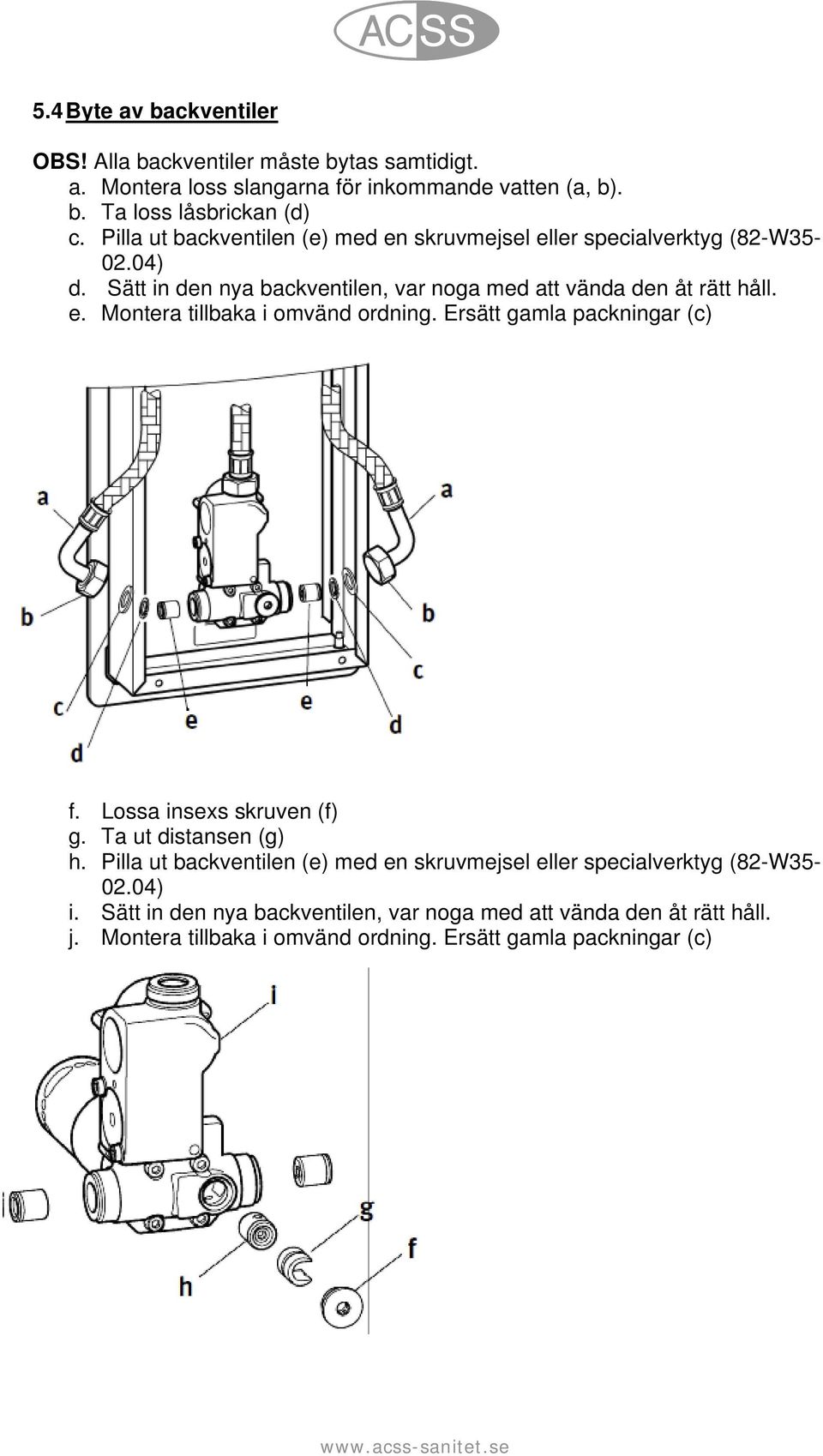

12 5.4 Byte av backventiler OBS! Alla backventiler måste bytas samtidigt. a. Montera loss slangarna för inkommande vatten (a, b). b. Ta loss låsbrickan (d) c. Pilla ut backventilen (e) med en skruvmejsel eller specialverktyg (82-W ) d. Sätt in den nya backventilen, var noga med att vända den åt rätt håll. e. Montera tillbaka i omvänd ordning. Ersätt gamla packningar (c) f. Lossa insexs skruven (f) g. Ta ut distansen (g) h. Pilla ut backventilen (e) med en skruvmejsel eller specialverktyg (82-W ) i. Sätt in den nya backventilen, var noga med att vända den åt rätt håll. j. Montera tillbaka i omvänd ordning. Ersätt gamla packningar (c)

13 5.5 Byte av funktionsdel a. Ta bort täcklocket b. Ta bort låsbrickan c. Dra av mässingshuv och fjäder d. Skruva ut funktionsdelen med en 22 mm hylsa e. Montera tillbaka i samma ordning
