1 V5.0 SE Monteringsanvisning 101-serien

2 Innehåll Komplett monteringssett Regel Fall 4 - Skruvset låskasse 7 - Skruvset slutstycke Skruvset dörrhandtag 44-55mm 18 - Skruvset dörrhandtag 56-70mm 19 - Skruesett dörrhandtag 71-84mm 20-10stk - RFID nyckelbrickor 1 Utvändig låsenhet 2 Invändig låsenhet 3 Låskasse 4 Skruvset låskasse 5 Slutstycke 40 mm (-mål) 6 Slutstycke 44 mm (-mål) 7 Skruvset slutstycke 8 Vredpinne för handtag 105 mm 9 Vredpinne för handtag 120 mm 10 Låskasseadapter 11 Vredskydd 12 18mm vredfjäder (som påmontert) 13 Mottagare till fjärrkontroll 14 Fjärrkontroll 15 Väggfäste för fjärrkontroll 16 Skruvset för dörrhandtag mm 17 Skruvset för dörrhandtag mm 18 Skruvset för dörrhandtag mm 19 RFID nyckelbrickor 10 st. 20 Monteringsanvisning 21 nvändarmanual Side 2

3 Kompatibilitet Kontrollera att lås och slutstycke passar Ditt nya ID Lock är tillverkat för att passa dörrar av skandinavisk standard. Kontrollera att din dörr är kompatibel på detta enkla sätt: 1 Demontera ditt gamla slutstycke. 2 Sätt in medföljande slutstycke, och se till att det passar i karmens utfräsning. 3 Demontera din gamla låskasse. 4 Sätt in medföljande låskasse, och se till att det passar i dörrbladets utfräsning. vviker dörren eller dörrkarmens utfräsning från denna standard, måste nödvändig modifikation göras innan du går vidare. Side 3

4 Slutstycke 1/2: Monteras i karmsidan 1 Välg rätt typ av slutstycke efter utfräsning i karmsidan ( ) Fig-01. Om intemedföljande passar, kontakta återförsäljaren och få ett nytt. 2 Sätt in slytstycket jämns med karmsidan ( ) Fig Insatt slutstycke kan nu vid behov justeras mer mot låskassen om nödvändigt ( ) Fig Slutstycke jämns med karmsidan. - Slutstycket ska passa med utfräsningsmål i karmsidan. - Justera avstånd mellan slutstycke låskasse vid behov. Fig-01: Visar rätt typ av slutstycke som förs in i karmsidan ( ). Fig-02: Visar hur slutstycket kan justeras närmare låskassen vid behov. ( ). Side 4

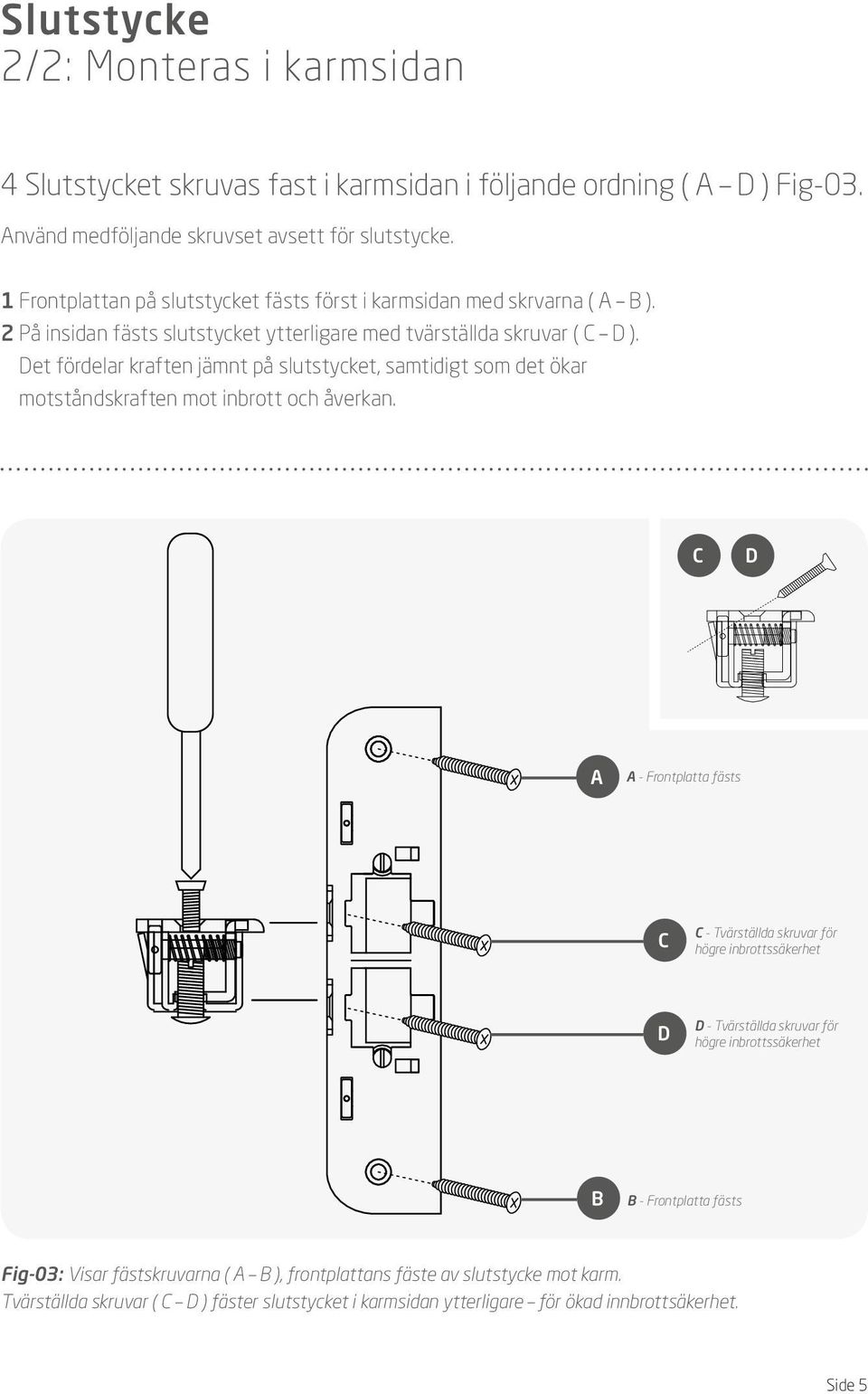

5 Slutstycke 2/2: Monteras i karmsidan 4 Slutstycket skruvas fast i karmsidan i följande ordning ( D ) Fig-03. nvänd medföljande skruvset avsett för slutstycke. 1 Frontplattan på slutstycket fästs först i karmsidan med skrvarna ( ). 2 På insidan fästs slutstycket ytterligare med tvärställda skruvar ( C D ). Det fördelar kraften jämnt på slutstycket, samtidigt som det ökar motståndskraften mot inbrott och åverkan. C D - Frontplatta fästs C C - Tvärställda skruvar för högre inbrottssäkerhet D D - Tvärställda skruvar för högre inbrottssäkerhet - Frontplatta fästs Fig-03: Visar fästskruvarna ( ), frontplattans fäste av slutstycke mot karm. Tvärställda skruvar ( C D ) fäster slutstycket i karmsidan ytterligare för ökad innbrottsäkerhet. Side 5

6 Förberedelser 1/4: Vredpinne och låskasse 1 Val av rätt vredpinne för handtag 1 Om handtaget är mellan mm läggs 105 mm fram. 2 Om handtaget är mellan mm läggs 120 mm fram. 2 Justering av låskasse Justera låskassen på ditt ID Lock 101 så att fallet har samma slagrättning som din gamla låskasse. Se Fig Tryck ner skruven på baksidan av låskassen med en skruvmejsel ( ). Fallet trycks ut från låsstolpen så att den kan vridas runt. 2 Vrid fallet antingen med hjälp av skruvmejsel ( ) eller genom att vrida selva fallet ( ). Regel Fall Vrid Fig-04: Visar hur fallet på låskassen vrids, med hjälp av en skruvmejsel ( ), som pressar ut fallet så att det kan vridas runt. ( ). Side 6

7 Förberedelser 2/4: Justering av handtag 4 Har du höger- eller vänsterhängd dörr? Det tar du reda på genom att stå på utsidan av dörren och se på vilken sida som gångjärnen sitter. 1 Högerhängd 2 Vänsterhängd 5 Justera handtagen ( ) Fig-05: 1 Lossa vart handtag från utgångsställning genom att lossa skruven på insidan ( ). 2 Justera handtaget till korrekt riktning ( ). Kontrollera att den nedåtgående infällningen i ändan på handtaget är på nedsidan. 3 Det kan hända att du måste byta insideshandtaget mot utsideshandtaget för att få det korrekt. Skruvmejsel olt PH M4X14 Fig-05: Visar hur handtaget lossas. Side 7

8 Förberedelser 3/4: Invändig enhet demonteras från bakplatta 7 Den invändig enheten är monterad mot en bakplatta. Dessa skall nu separeras enligt Fig-06: 1 Ta av batteriöverdraget, och skruva loss de två skruvarna som sitter överst ( ) og ( ). 2 Skruva loss de två skruvarna som sitter nederst ( C ) og ( D ). 3 Lägg bakplattan ( E ) med packning och skruvar ( D) åt sidan för senare montering. E E - akplatta C D Fig-06: Visar hur invändig enhet skiljs från bakplattan med 4 skruvar i följande ordning D. Side 8

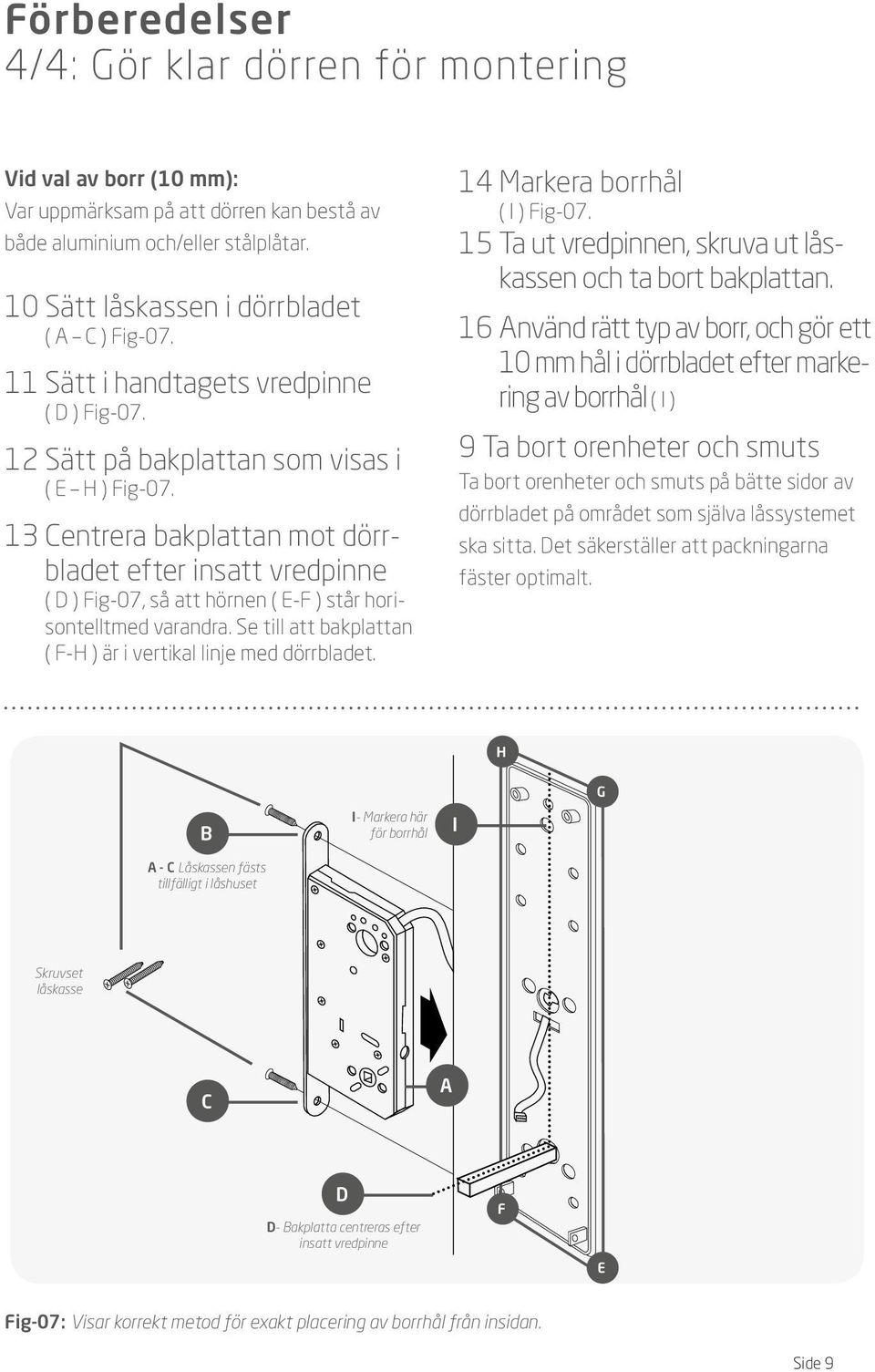

9 Förberedelser 4/4: Gör klar dörren för montering Vid val av borr (10 mm): Var uppmärksam på att dörren kan bestå av både aluminium och/eller stålplåtar. 10 Sätt låskassen i dörrbladet ( C ) Fig Sätt i handtagets vredpinne ( D ) Fig Sätt på bakplattan som visas i ( E H ) Fig Centrera bakplattan mot dörrbladet efter insatt vredpinne ( D ) Fig-07, så att hörnen ( E-F ) står horisontelltmed varandra. Se till att bakplattan ( F-H ) är i vertikal linje med dörrbladet. 14 Markera borrhål ( I ) Fig Ta ut vredpinnen, skruva ut låskassen och ta bort bakplattan. 16 nvänd rätt typ av borr, och gör ett 10 mm hål i dörrbladet efter markering av borrhål ( I ) 9 Ta bort orenheter och smuts Ta bort orenheter och smuts på bätte sidor av dörrbladet på området som själva låssystemet ska sitta. Det säkerställer att packningarna fäster optimalt. H - C Låskassen fästs tillfälligt i låshuset I- Markera här för borrhål I G Skruvset låskasse C D D- akplatta centreras efter insatt vredpinne F E Fig-07: Visar korrekt metod för exakt placering av borrhål från insidan. Side 9

10 Montering 1/8: Sätta i låskasse och vredpinne 1 Låskassen sätts in i dörrbladet. Låskassen sätts halvvägs in i dörrbladet. Dra sedan kabeln mot insidan genom översta öppningen ( ) Fig Vredpinnen för handtget sätts in mot låskassen. Se till att vredpinnen monteras med så lika längd som möjligt på utsidan som på insidan. Förs genom låskassen tills sättskruven sprätter upp på andra siden. - Från utsidan C C- Från insidan Fig-08: Visar låskassen som sätts in, och kabel som dras mot insidan av dörren ( ). Vredpinne sättes alternativt in från insidan mot utsidan ( C ). Vredpinne sättes alternativt in från utsidean mot insidan ( ). Side 10

11 Montering 2/8: Utvändig enhet monteras 3 Utvändig enhet monteras enligt Fig Kabeln från utvändig enhet sträcks mot insidan ( ) och på översidan av låskassen. Detta görs tills kabeln är helt sträckt. 2 De 4 nedersta fästpinnarna ( C-F ) förs in i låskassen. Den översta fästpinnarna ( G ) förs in i det borrade 10 mm hålet. Samtidigt förs handtagets vredpinne ( ) in i handtaget. G Utsida F E C Utsida D Fig-09: Visar utvändig enhet som sätts mot dörrbladet. Med kabel dragen mot insidan, och på översidan av låskassen ( ). 4 fästpinnar föres in och igenom insatt låskassett ( C-F ). Fästpinne ( G ) förs in i 10mm förborrat håll. Vredpinne för handtag ( ) förs in i handtag. Side 11

12 Montering 3/8: Låskasse och låskasseadapter 4 Låskassen skruvas fast ( ) Fig-10. Skruvas fast enligt anvisning ( ) och ( ) med ett jämnt fördelat tryck, tills låskassettskylten sitter jämnt i det frästa låshuset. 5 Låskasseadaptern sätts in i låskassen ( ) Fig-11. Sätt vredadaptern i låskassen från insidan ( ). Insida Skruvset för låskassetten Insida Fig-10: Visar låskassett färdig att skruvas fast i dörrbladet. Fig-11: Visar vredadapter så som den sätts in i låskassetten från insidan. ( ). Side 12

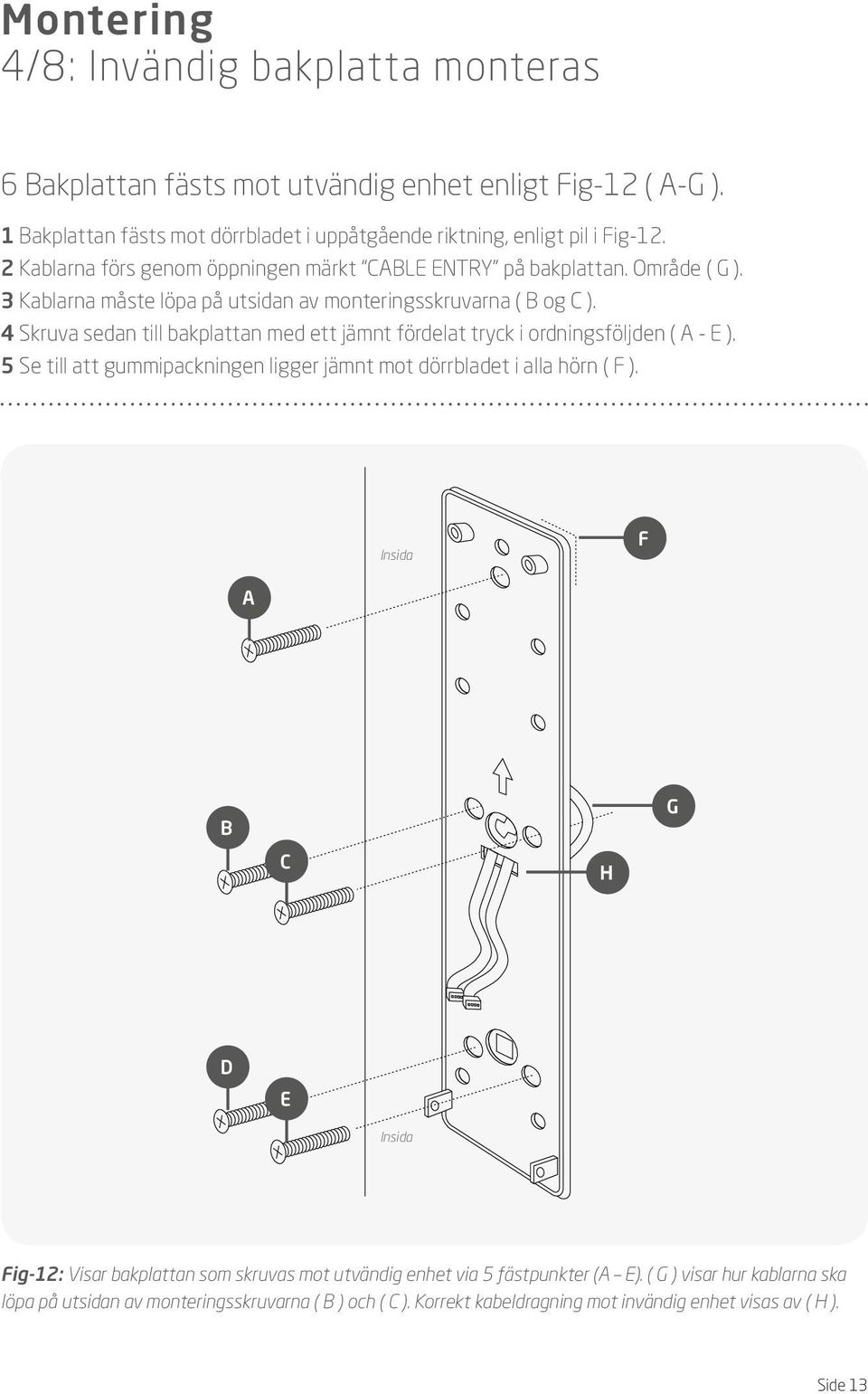

13 Montering 4/8: Invändig bakplatta monteras 6 akplattan fästs mot utvändig enhet enligt Fig-12 ( -G ). 1 akplattan fästs mot dörrbladet i uppåtgående riktning, enligt pil i Fig Kablarna förs genom öppningen märkt CLE ENTRY på bakplattan. Område ( G ). 3 Kablarna måste löpa på utsidan av monteringsskruvarna ( og C ). 4 Skruva sedan till bakplattan med ett jämnt fördelat tryck i ordningsföljden ( - E ). 5 Se till att gummipackningen ligger jämnt mot dörrbladet i alla hörn ( F ). Insida F C H G D E Insida Fig-12: Visar bakplattan som skruvas mot utvändig enhet via 5 fästpunkter ( E). ( G ) visar hur kablarna ska löpa på utsidan av monteringsskruvarna ( ) och ( C ). Korrekt kabeldragning mot invändig enhet visas av ( H ). Side 13

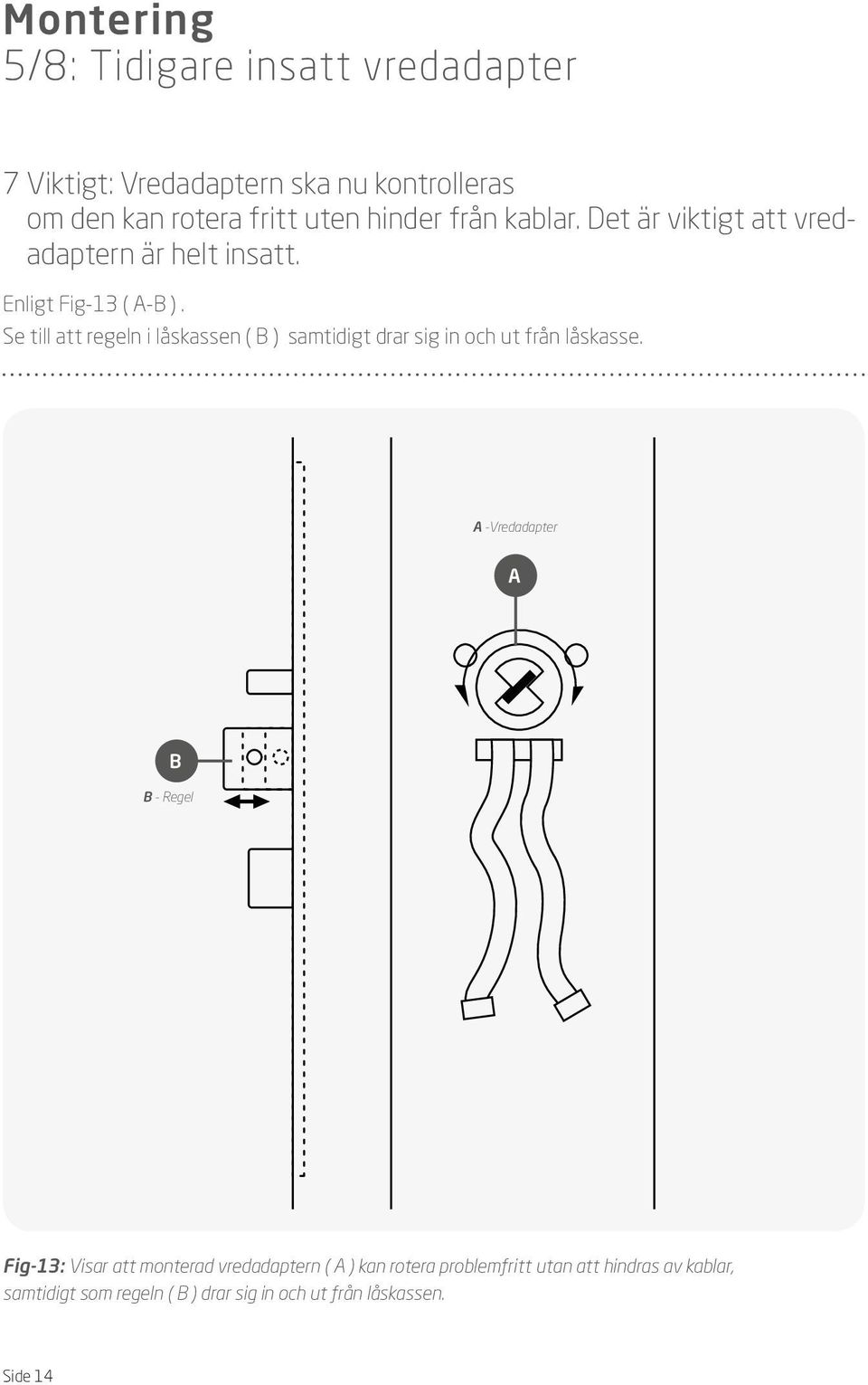

14 Montering 5/8: Tidigare insatt vredadapter 7 Viktigt: Vredadaptern ska nu kontrolleras om den kan rotera fritt uten hinder från kablar. Det är viktigt att vredadaptern är helt insatt. Enligt Fig-13 ( - ). Se till att regeln i låskassen ( ) samtidigt drar sig in och ut från låskasse. -Vredadapter - Regel Fig-13: Visar att monterad vredadaptern ( ) kan rotera problemfritt utan att hindras av kablar, samtidigt som regeln ( ) drar sig in och ut från låskassen. Side 14

15 Montering 6/8: Invändigt kretskort kopplas 8 Kopplingen mot invändigt kretskort (PC) monteras enligt ( - ) Fig Vit kabel mot vit kontaktpunkt. ( ). 2 Svart kabel mot svart kontaktpunkt ( ). Fig-14: Visar hur innvendigt kretskort kopplas mot låskassett och utvändig enhet. ( - ) Side 15

16 Montering 7/8: Invändig enhet monteras 9 Träffa bakplattan med tillkopplad invändig enhet enligt ( - ) Fig Se till att knappvredspinnen träffar vredadaptern i låskassetten, ( ). 2 Se till att handtagsvredspinnen träffar mot handtag, ( ). Fig-15: Visar hur invändig enhet monteras mot bakplatta ( - ). Side 16

17 Montering 8/8: Invändig enhet monteras mot bakplattan 10 Innvendig enhet blir festet mot bakplaten som anvist av ( - D ) Fig Ta fram de 4 skruvarna som skruvades ut för att skilja invändig enhet från bakplattan tidigare. 2 Skruva fast invändig enhet med ett jämnt fördelat tryck i ordningsföljd ( - D ). C D Fig-16: Visar hur invändig enhet skruvas och fästs mot bakplattan ( -D ). Side 17

18 Gör följande manuella funktionstest 1/2 1 Ha dörren öppen, och kontrollera att båda handtagen rör sig jämns med varandra genom att dra ner handtaget från antingen utsidan ( ) eller insidan ( ) Fig-17. Kontrollera samtidigt att fallet i låskassen (som styrs av handtag) fungerar. Om handtagen inte rör sig synkront måste produkten demonteras. Följande kan då vara orsak: 1 Längre vredpinne måste användas. Vredpinne som illustreras mellan ( ) og ( ) Fig Saknar vredpinne för handtag. - Invändig - Utvändig Fig-17: Visar bägge handtagen röra sig synkront med varandra när man drar ner ett handtag från insidan eller utsidan. ( - ). Side 18

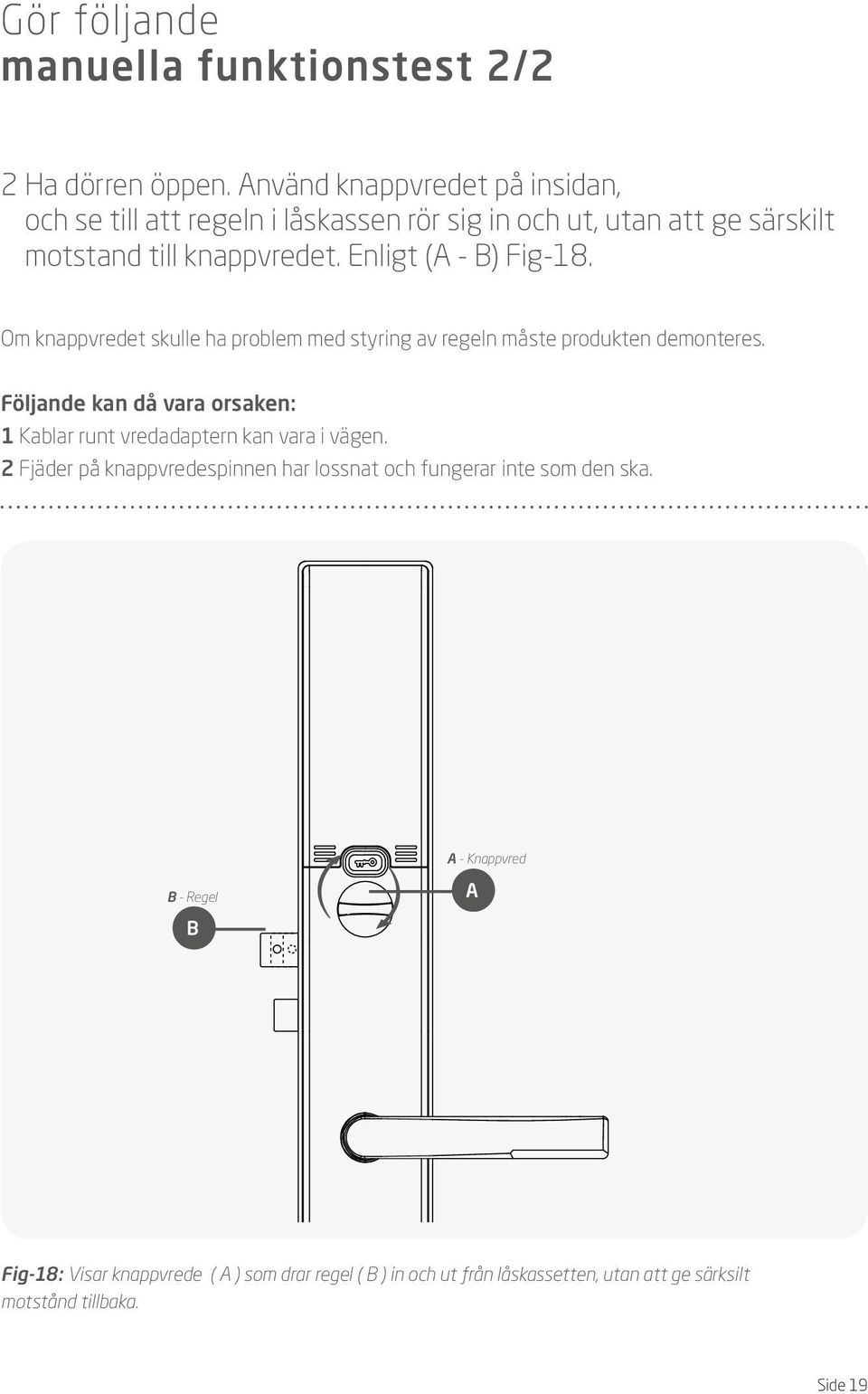

19 Gör följande manuella funktionstest 2/2 2 Ha dörren öppen. nvänd knappvredet på insidan, och se till att regeln i låskassen rör sig in och ut, utan att ge särskilt motstand till knappvredet. Enligt ( - ) Fig-18. Om knappvredet skulle ha problem med styring av regeln måste produkten demonteres. Följande kan då vara orsaken: 1 Kablar runt vredadaptern kan vara i vägen. 2 Fjäder på knappvredespinnen har lossnat och fungerar inte som den ska. - Knappvred - Regel Fig-18: Visar knappvrede ( ) som drar regel ( ) in och ut från låskassetten, utan att ge särksilt motstånd tillbaka. Side 19

20 Skyddsfilm tas bort Utvändig enhet Ta bort skyddsfilmen från panelen enligt ( ) Fig-19. Fig-19: Visar utvändig enhet, hur skyddsfilmen kan dras av i hörnet, ( ). Side 20

21 Slutstycke 1/2: Justeringar för en tät och smidig dörr 1 Justeringar görs genom att vrida på justeringshjulen ( - ) Fig-20. nvänd medföljande unbrakonyckel i skruvset för slutstycke. 1 «Mottagarläppar» for regel ( E ) justeras genom justeringsmekanik ( ) 2 «Mottagarläppar» for fall ( F ) justeres genom justeringsmekanik ( ) Rett pakningstrykk og funksjon Justera mottagarläpparna ( E F ) så att dörren sitter tätt mot karmen, utan glapp i låst position. Regel Fall C C - Justeringsmått Regel - Justeringsmekanik mottag Regel - 0-6mm E E - Motagarläpp Regel F F - Mottagar läpp Fall D D - Justeringsmått Fall - Justeringsmekanik mottag Fall - 0-6mm Fig-20: Visar hur mottag för regel och fall kan justeras ( ). Samtidigt som antal mm justeringar gjorda av fall och regel mottagarläppar avläses från justeringsmålen ( C D ). Side 21

22 Slutstycke 2/2: Justeringar för en tät och smidig dörr 2 Rätt justeringsförhållande mellan mottagare för regel och fall Justera mottagarläpp för regel ( ) ca +3,5-4.0 mm, i förhållande till mottgarläpp för fall ( ). Det eftersom bredden på fallet är 14 mm, medans regeln är 10,6 mm i låskassen. Det är viktigt att få det korrekt, eftersom fallet i låskassen ska träffa mottaget i slutstycket, också när dörren är i låst position. Regel Fall Regel mottagare - justerad 3,6mm Regel mottagare - justerad 0,0mm Fig-21 Visar att mottag för regel ( ) och fall ( ) måste justeras efter förhållande. Mottagarläppar för regel ( ) är här justerade +3,5 mm i enlighet med mottagarläpparna för fall ( ). Side 22
