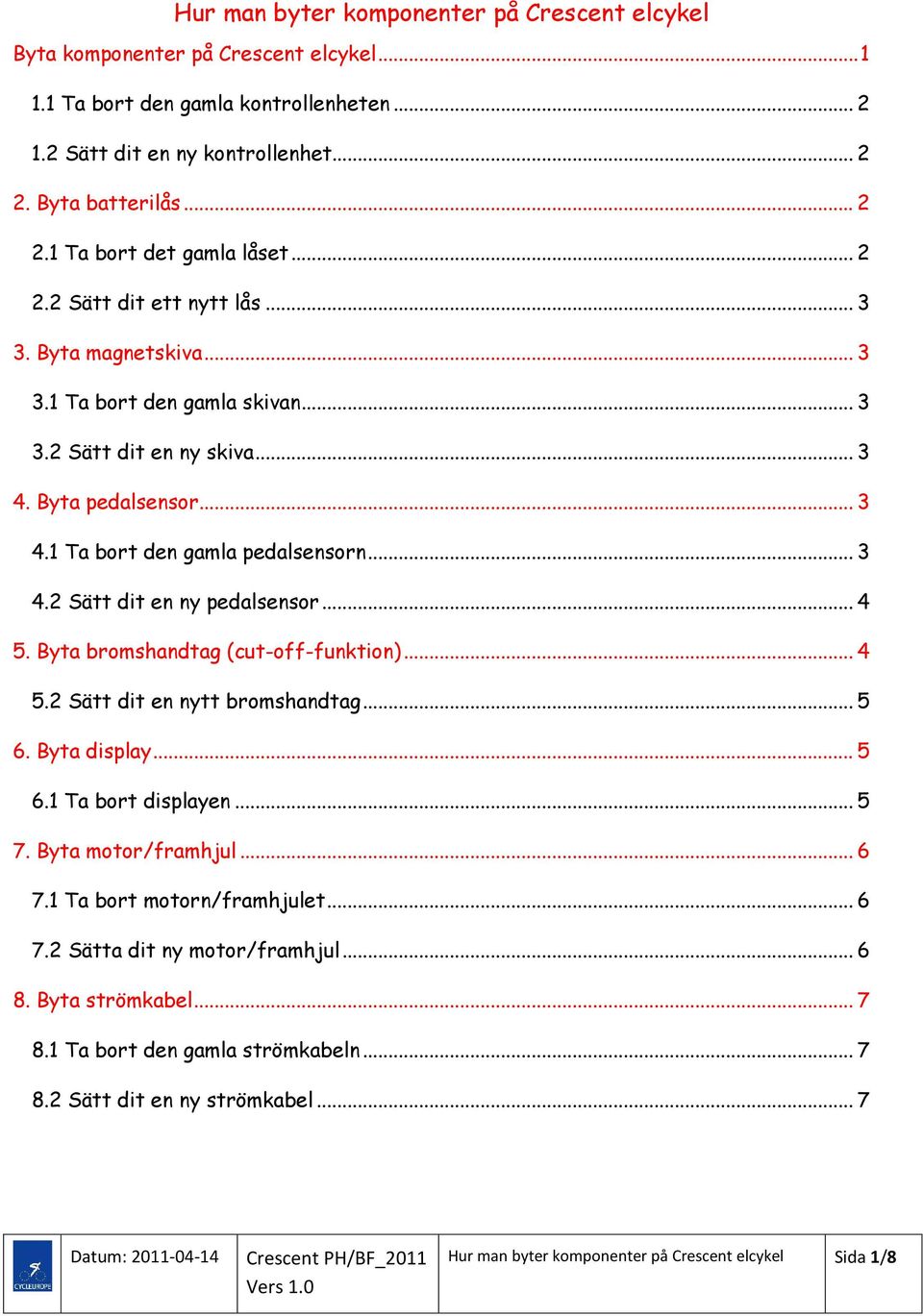

1 Hur man byter komponenter på Crescent elcykel Byta komponenter på Crescent elcykel Ta bort den gamla kontrollenheten Sätt dit en ny kontrollenhet Byta batterilås Ta bort det gamla låset Sätt dit ett nytt lås Byta magnetskiva Ta bort den gamla skivan Sätt dit en ny skiva Byta pedalsensor Ta bort den gamla pedalsensorn Sätt dit en ny pedalsensor Byta bromshandtag (cut-off-funktion) Sätt dit en nytt bromshandtag Byta display Ta bort displayen Byta motor/framhjul Ta bort motorn/framhjulet Sätta dit ny motor/framhjul Byta strömkabel Ta bort den gamla strömkabeln Sätt dit en ny strömkabel... 7 Hur man byter komponenter på Crescent elcykel Sida 1/8

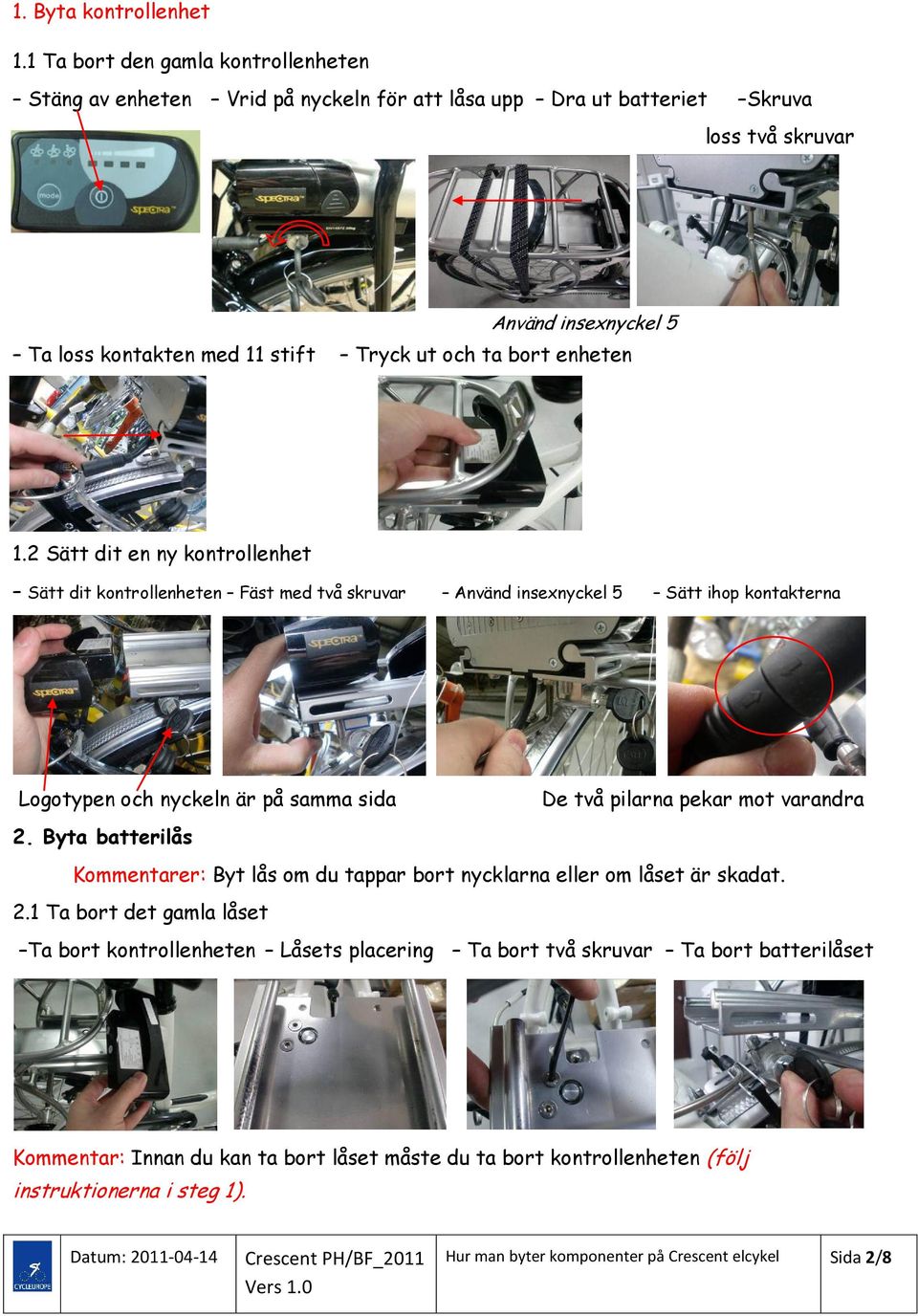

2 1. Byta kontrollenhet 1.1 Ta bort den gamla kontrollenheten Stäng av enheten Vrid på nyckeln för att låsa upp Dra ut batteriet Skruva loss två skruvar Använd insexnyckel 5 Ta loss kontakten med 11 stift Tryck ut och ta bort enheten 1.2 Sätt dit en ny kontrollenhet Sätt dit kontrollenheten Fäst med två skruvar Använd insexnyckel 5 Sätt ihop kontakterna Logotypen och nyckeln är på samma sida De två pilarna pekar mot varandra 2. Byta batterilås Kommentarer: Byt lås om du tappar bort nycklarna eller om låset är skadat. 2.1 Ta bort det gamla låset Ta bort kontrollenheten Låsets placering Ta bort två skruvar Ta bort batterilåset Kommentar: Innan du kan ta bort låset måste du ta bort kontrollenheten (följ instruktionerna i steg 1). Hur man byter komponenter på Crescent elcykel Sida 2/8

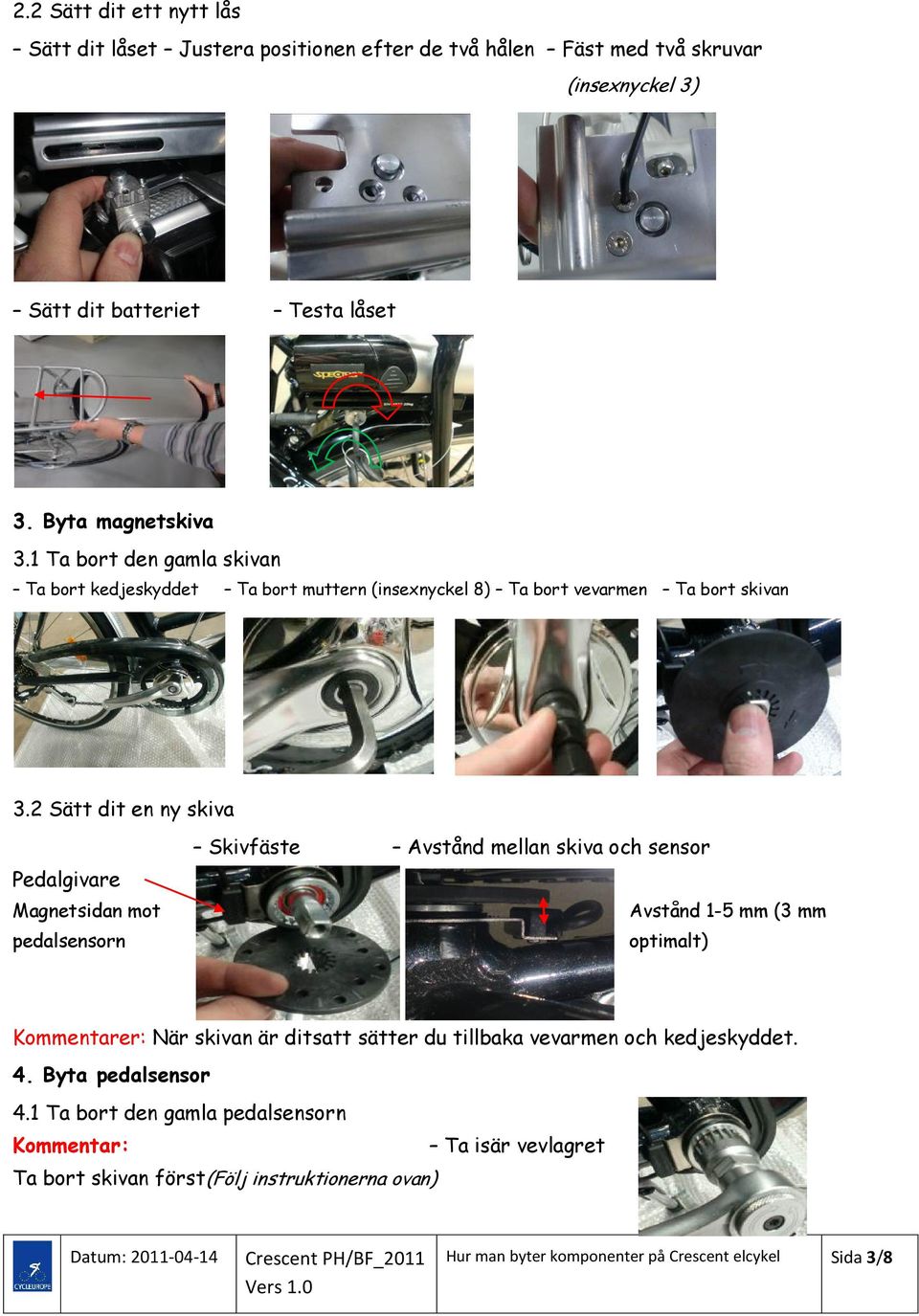

3 2.2 Sätt dit ett nytt lås Sätt dit låset Justera positionen efter de två hålen Fäst med två skruvar (insexnyckel 3) Sätt dit batteriet Testa låset 3. Byta magnetskiva 3.1 Ta bort den gamla skivan Ta bort kedjeskyddet Ta bort muttern (insexnyckel 8) Ta bort vevarmen Ta bort skivan 3.2 Sätt dit en ny skiva Pedalgivare Magnetsidan mot pedalsensorn Skivfäste Avstånd mellan skiva och sensor Avstånd 1-5 mm (3 mm optimalt) Kommentarer: När skivan är ditsatt sätter du tillbaka vevarmen och kedjeskyddet. 4. Byta pedalsensor 4.1 Ta bort den gamla pedalsensorn Kommentar: Ta isär vevlagret Ta bort skivan först(följ instruktionerna ovan) Hur man byter komponenter på Crescent elcykel Sida 3/8

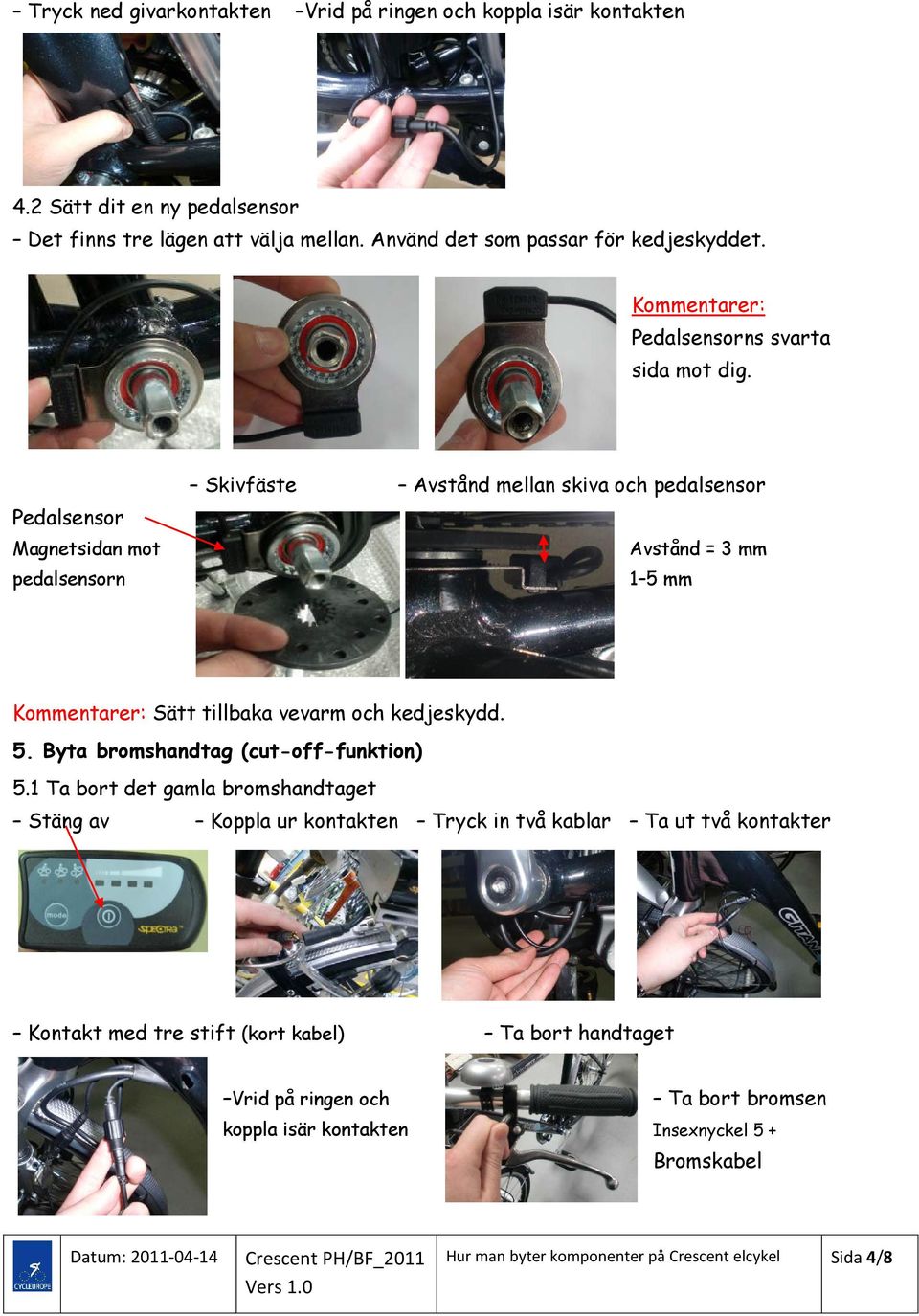

4 Tryck ned givarkontakten Vrid på ringen och koppla isär kontakten 4.2 Sätt dit en ny pedalsensor Det finns tre lägen att välja mellan. Använd det som passar för kedjeskyddet. Kommentarer: Pedalsensorns svarta sida mot dig. Pedalsensor Magnetsidan mot pedalsensorn Skivfäste Avstånd mellan skiva och pedalsensor Avstånd = 3 mm 1 5 mm Kommentarer: Sätt tillbaka vevarm och kedjeskydd. 5. Byta bromshandtag (cut-off-funktion) 5.1 Ta bort det gamla bromshandtaget Stäng av Koppla ur kontakten Tryck in två kablar Ta ut två kontakter Kontakt med tre stift (kort kabel) Ta bort handtaget Vrid på ringen och Ta bort bromsen koppla isär kontakten Insexnyckel 5 + Bromskabel Hur man byter komponenter på Crescent elcykel Sida 4/8

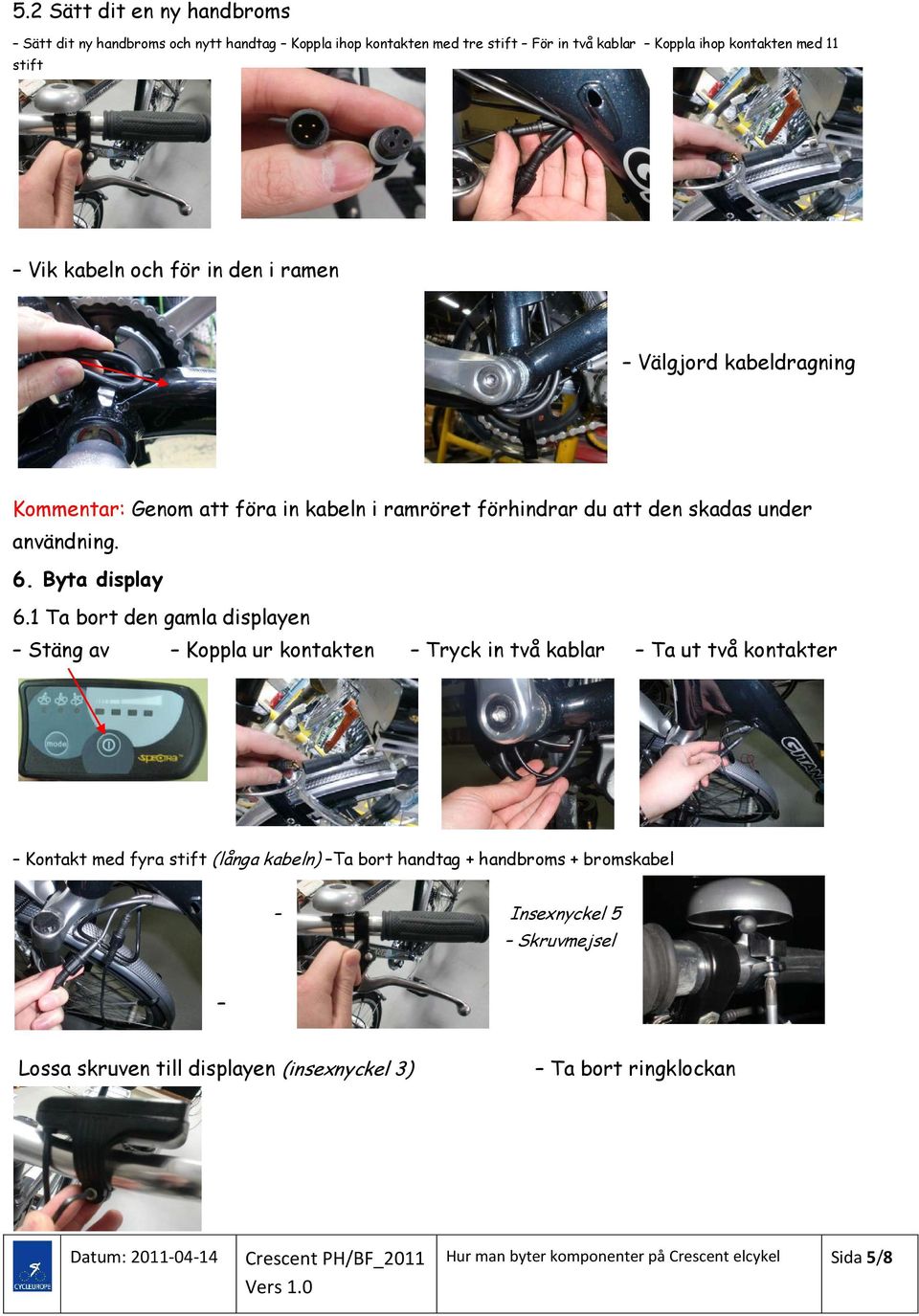

5 5.2 Sätt dit en ny handbroms Sätt dit ny handbroms och nytt handtag Koppla ihop kontakten med tre stift För in två kablar Koppla ihop kontakten med 11 stift Vik kabeln och för in den i ramen Välgjord kabeldragning Kommentar: Genom att föra in kabeln i ramröret förhindrar du att den skadas under användning. 6. Byta display 6.1 Ta bort den gamla displayen Stäng av Koppla ur kontakten Tryck in två kablar Ta ut två kontakter Kontakt med fyra stift (långa kabeln) Ta bort handtag + handbroms + bromskabel Insexnyckel 5 Skruvmejsel Lossa skruven till displayen (insexnyckel 3) Ta bort ringklockan Hur man byter komponenter på Crescent elcykel Sida 5/8

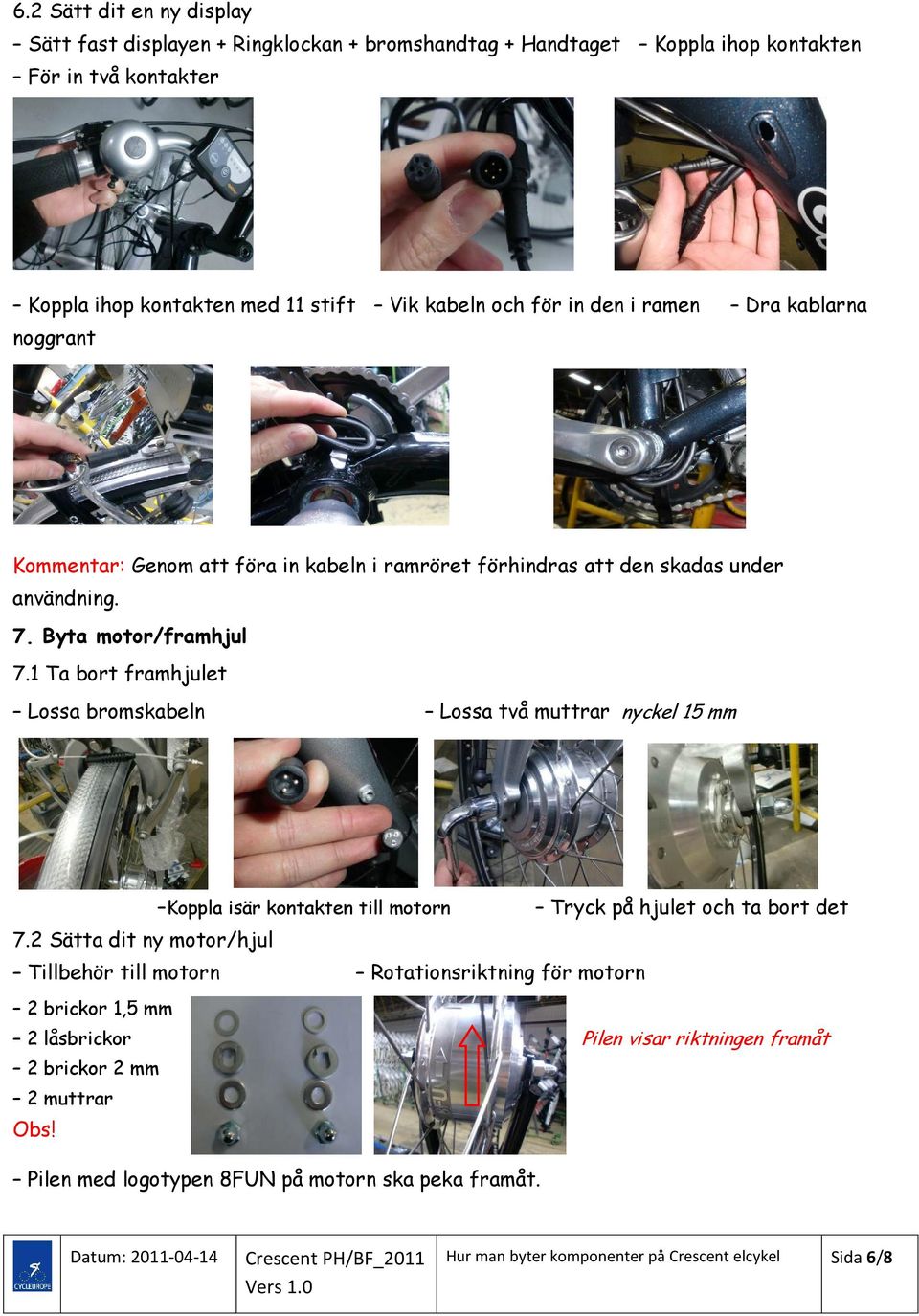

6 6.2 Sätt dit en ny display Sätt fast displayen + Ringklockan + bromshandtag + Handtaget Koppla ihop kontakten För in två kontakter Koppla ihop kontakten med 11 stift Vik kabeln och för in den i ramen Dra kablarna noggrant Kommentar: Genom att föra in kabeln i ramröret förhindras att den skadas under användning. 7. Byta motor/framhjul 7.1 Ta bort framhjulet Lossa bromskabeln Lossa två muttrar nyckel 15 mm Koppla isär kontakten till motorn Tryck på hjulet och ta bort det 7.2 Sätta dit ny motor/hjul Tillbehör till motorn Rotationsriktning för motorn 2 brickor 1,5 mm 2 låsbrickor Pilen visar riktningen framåt 2 brickor 2 mm 2 muttrar Obs! Pilen med logotypen 8FUN på motorn ska peka framåt. Hur man byter komponenter på Crescent elcykel Sida 6/8

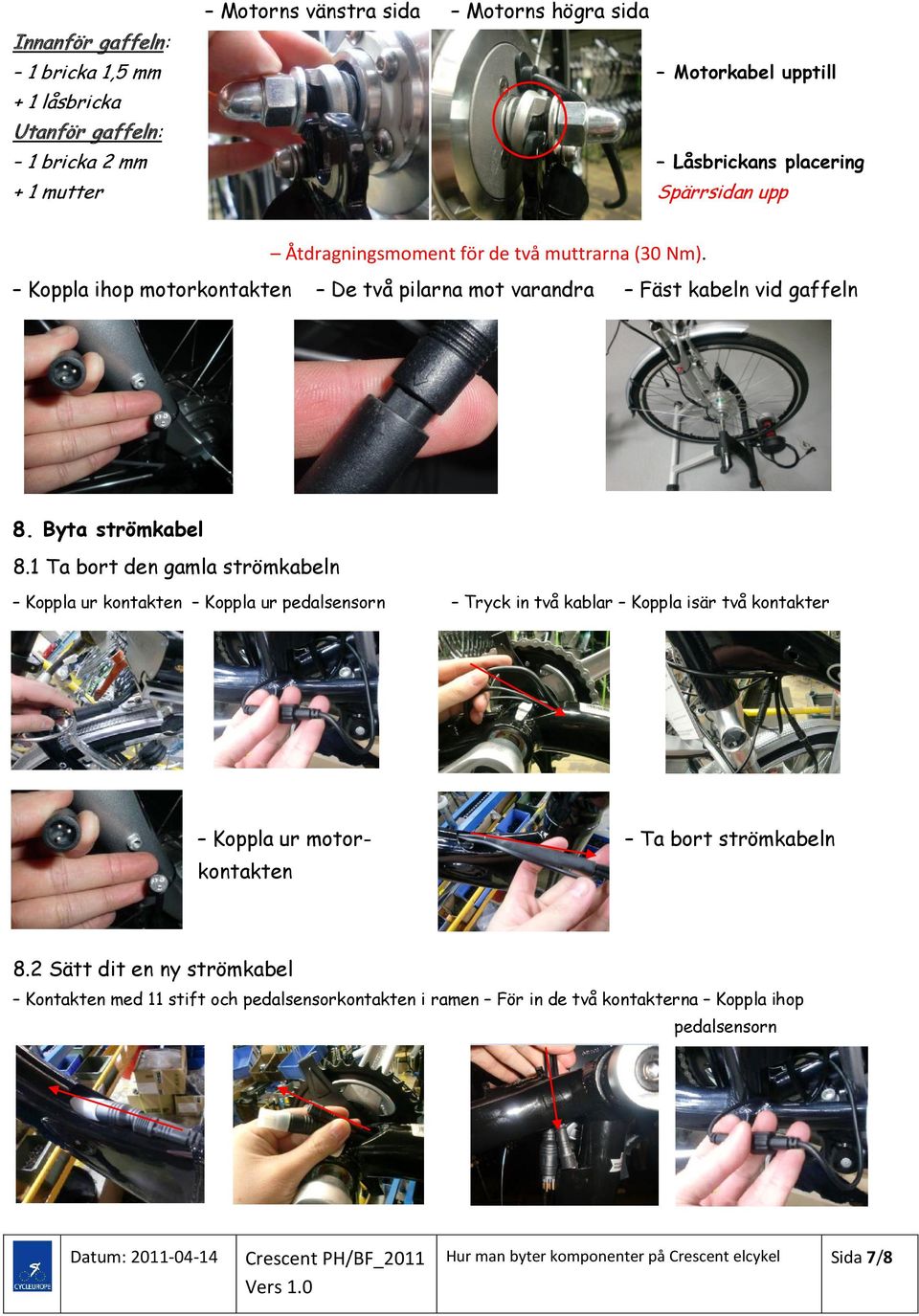

7 Motorns vänstra sida Motorns högra sida Innanför gaffeln: 1 bricka 1,5 mm Motorkabel upptill + 1 låsbricka Utanför gaffeln: 1 bricka 2 mm Låsbrickans placering + 1 mutter Spärrsidan upp Åtdragningsmoment för de två muttrarna (30 Nm). Koppla ihop motorkontakten De två pilarna mot varandra Fäst kabeln vid gaffeln 8. Byta strömkabel 8.1 Ta bort den gamla strömkabeln Koppla ur kontakten Koppla ur pedalsensorn Tryck in två kablar Koppla isär två kontakter Koppla ur motor- Ta bort strömkabeln kontakten 8.2 Sätt dit en ny strömkabel Kontakten med 11 stift och pedalsensorkontakten i ramen För in de två kontakterna Koppla ihop pedalsensorn Hur man byter komponenter på Crescent elcykel Sida 7/8

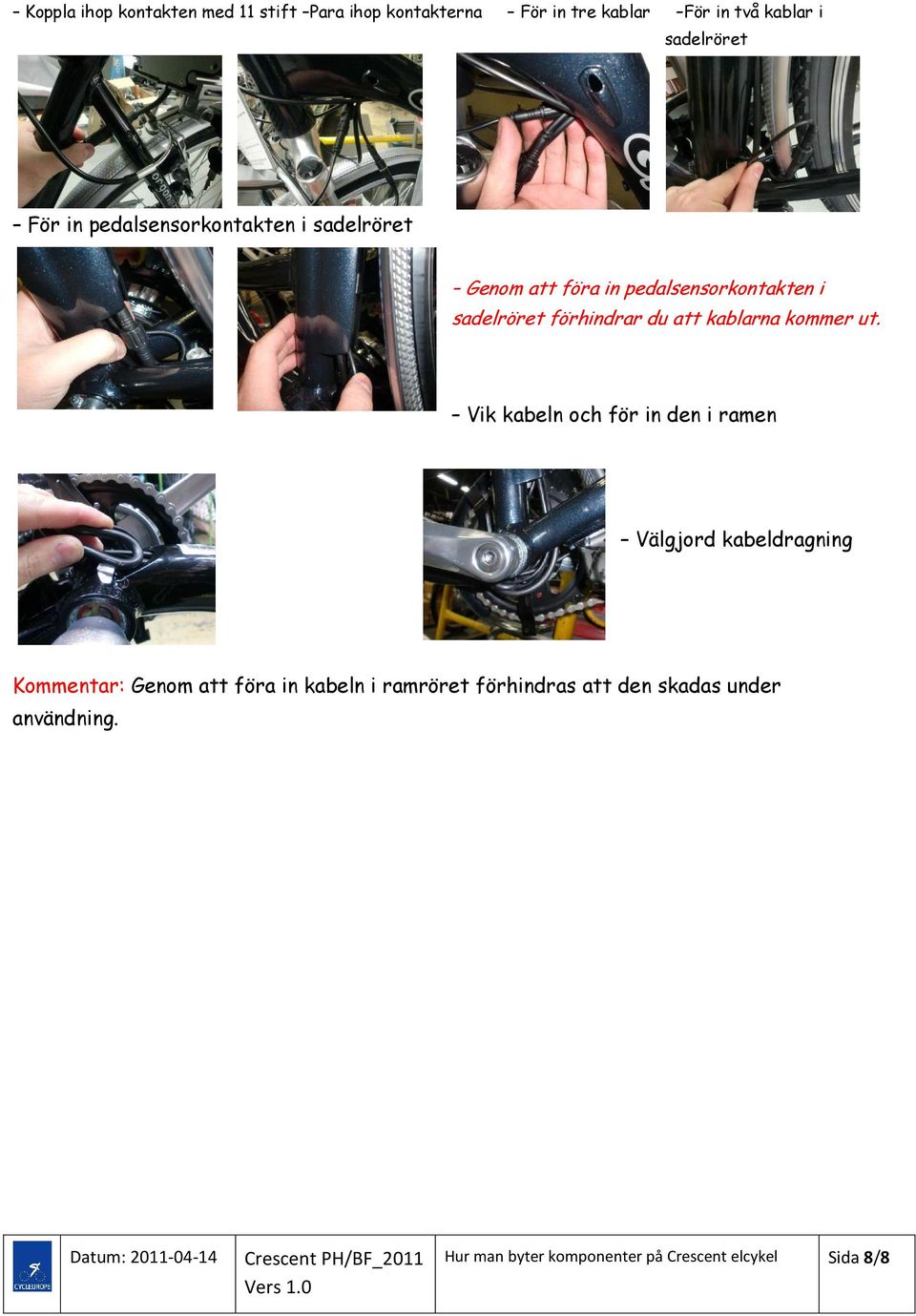

8 Koppla ihop kontakten med 11 stift Para ihop kontakterna För in tre kablar För in två kablar i sadelröret För in pedalsensorkontakten i sadelröret Genom att föra in pedalsensorkontakten i sadelröret förhindrar du att kablarna kommer ut. Vik kabeln och för in den i ramen Välgjord kabeldragning Kommentar: Genom att föra in kabeln i ramröret förhindras att den skadas under användning. Hur man byter komponenter på Crescent elcykel Sida 8/8
