ANVÄNDARMANUAL. CLASSIC 3 / 7 växlar

Transkript

1 ANVÄNDARMANUAL CLASSIC 3 / 7 växlar C-PACT CITY DAM 3 / 7 växlar CITY HERR 7 växlar

2 Grattis till din nya Lifebike Elcykel! Lifebike är en cykel med elmotor. Fördelen är att den underlättar cyklingen när det är som jobbigast, men att man fortfarande får motion. Med Lifebike tar du dig dit du vill utan att ta ut dig. Du trampar som vanligt, men utan att anstränga dig, ungefär som en motionscykel inställd på det minsta motståndet. Dessutom är det både hälsosamt och miljövänligt. Innan du börjar använda din elcykel ber vi dig läsa genom denna användarmanual. Vid behov av service eller reparationer ber vi dig kontakta vår kundtjänst för att få hjälp att hitta ditt närmaste servicecenter. 2

3 Innehållsförteckning 1. Monteringsanvisning - Classic / City 2. Instruktion ihopfällning C-PACT 3. Ladda batteriet 4. Kontrollpanel - 7 växlar - 3 växlar / C-PACT 5. Första provturen på din Lifebike 6. Lampor och belysning 7. Underhåll - Demontering av framhjul - Justering av växlar - Justering av handbroms - Justering av kedja - Justering av styre och sadel 8. Teknisk information om din Lifebike - Classic / City 3 växlar - Classic / City 7 växlar - C-PACT 9. Garanti 10. Egna anteckningar

4 1. Monteringsanvisning - Classic / City 1. Börja med att ta bort styret som är fixerat mot ramen. A. Batteriladdare B. Pedaler C. Verktyg D. Nycklar 2. Montera styret på cyklen. 3. Kontrollera så att styret är åt rätt håll och för sedan ner det i framgaffeln. 4. Fixera styret genom att dra åt insexskruven med den medföljande insexnyckeln. Observera höjdlägesmarkeringen på styrstolpen. Höj aldrig styrstolpen så mycket att denna är synlig. 4

5 5. Fäst skruven enligt bilderna A, B och C. 6. När styret är i position, dra åt skruvarna ordentligt. Kontrollera att kontrollpanel och bromshandtag är åtdragna och sitter i rätt läge. 7. Med i kartongen ligger pedalerna. Observera märkningen på pedalerna - L / R. Pedalen som är markerad med L ska sitta på vänster sida och pedalen som är markerad med R ska sitta på höger sida. 8. Montera pedalerna på cykeln och dra åt med den medföljande ringnyckeln. Observera att den vänstra pedalen är vänstergängad till skillnad från den högra pedalen. Du kan behöva efterdra pedalerna efter första provturen. Kontrollera att de sitter fast ordentligt. 5

6 9. Lossa på insexskruven/snabblåsningen för sadeln. Justera till lämplig höjd och dra åt. Observera höjdlägesmarkeringen på sadelstolpen. Höj aldrig sadeln så mycket att denna är synlig. 10. Ta bort skyddsplasten från cykeln. Kontrollera och om nödvändigt dra åt muttrar och skruvar. 11. Ladda batteriet. OBS! Tänk på att batteriet ska laddas minst 10 timmar första gången. Se sidan 9 för ytterligare information gällande laddning och underhåll av batteriet. Observera också att batteriet aldrig får laddas ur helt samt måste laddas minst 1 gång varannan månad. 6

7 2. Instruktion ihopfällning - C-PACT 1. Lossa på snabblåsningen på sadelstolpen och låt sadeln gå ner i bottenläge. Lås snabblåsningen igen. 2. Tryck pedalerna inåt cykeln. 3. Fäll ned pedalerna. 4. Lossa på snabblåsningen på styrstolpen och låt styret gå ner i bottenläge. Lås snabblåsningen igen. 7

8 5. Där styret går ihop med ramen sitter en låsbygel. Skjut säkerhetslåset uppåt. 6. Fäll ned bygeln. Du kan nu vika ned styret. 7. Lossa på snabblåsningen på mitten av ramen. 8. Tryck den sedan uppåt. Du kan nu vika ihop din C-PACT på mitten. 8

9 3. Ladda batteriet Observera att batteriet aldrig får laddas ur helt samt att batteriet måste laddas minst 1 gång varannan månad. Detta gäller även om cykeln inte används. Detta för att öka livslängden på ditt batteri samt för att din garanti skall gälla. Lås upp batteriet med nyckeln och dra ut det för att ladda inomhus eller ladda batteriet när det sitter monterat på din Lifebike. Ladda genom att koppla in laddaren som hör till din Lifebike i ett 220 volts vägguttag. Om du t ex bor så att du kan låsa fast din Lifebike utomhus i ett cykelställ, kan det vara bekvämt att ta med sig batteriet och ladda det inomhus. Har du möjlighet att förvara din Lifebike i ett låst utrymme som garage eller källarutrymme med befintligt eluttag så kan det vara ett bekvämt sätt att ladda batteriet. Ladda batteriet när det sitter monterat på cykeln Koppla in batteriladdaren i väggen och anslut laddkontakten i batteriets ladduttag. Batteriet är inskjutet under pakethållaren och ladduttaget sitter längst bak på höger sida. Sätt in laddkabeln från batteriladdaren i ladduttaget på sidan. När batteriet är fulladdat lyser lampan grönt på laddaren. Laddning av batteriet från tomt till fullt tar 4-6 timmar. Batteriets effekt ökar succesivt och toppeffekt uppnås efter laddningar. Låt de första laddningarna ta tid, det är dessa som sätter nivån för batteriets kommande livslängd. Ladda batteriet på annan plats Ta bort det fastlåsta batteriet genom att använda nyckeln som medföljer din Lifebike och dra ut hela batteriet. Fördelen med att ta ut batteriet är att du kan ladda det inomhus i rumstemperatur eller på jobbet om du cykelpendlar. Är det kallt ute innebär en inomhusladdning att du alltid startar med ett rumstemperat och topp- laddat batteri. Eftersom effekten minskar i batterier vid stark kyla kan skillnaden vara stor redan när det är 4-5 minusgrader. Detta har inverkan på hur långt du kan cykla på din Lifebike med elassistans. 9

10 4. Kontrollpanel 7 växlar Öka hastigheten Minska hastigheten Batteriindikator Belysning (används ej, kontrolleras direkt på lampan) Tripmätare Mätarställning (total) Hastighetsmätare Hastighetsmätare Assisteringsnivå 10

11 3 växlar / C-PACT Aktivera / Öka assistansen Minska / Stäng av assistansen Batteriindikator Assisteringsnivå 11

12 5. Första provturen på din Lifebike Bästa sättet att komma igång med din Lifebike är att slå på strömmen och ta en provtur. Strömbrytaren sitter under pakethållaren. Ställ in hastigheten på låg (low) på kontrollpanelen och lägg i första växeln genom att vrida på högra handtaget och trampa sedan iväg. Så länge du för pedalerna framåt får du elassistans. När du slutar trampa eller om du bromsar upphör elssistansen automatiskt. När du börjar trampa igen återkommer elassistansen. Prova sedan att öka farten genom att trycka på plusknappen en eller flera gånger. Sedan kan du trycka på plusknappen tills den maximala elassistansen uppnåtts. Tryck på minusknappen för att sänka elassistansen. Svårare än så är det inte! Bra råd När du parkerar din Lifebike och ska låsa den, använd då gärna både ett fastmonterat cykellås plus en vajer eller kedja för t ex låsning i en stolpe eller annat fast föremål. När du väljer att göra pendlingsresor med din Lifebike gör du inte bara ett klimatsvart val, du får också många fördelar: - Du sparar både pengar och vanligtvis tid. - Du hittar lätt en parkeringsplats. - Du vet exakt, hur lång tid din resa tar. - Dessutom får du bättre kondition och hälsa. 12

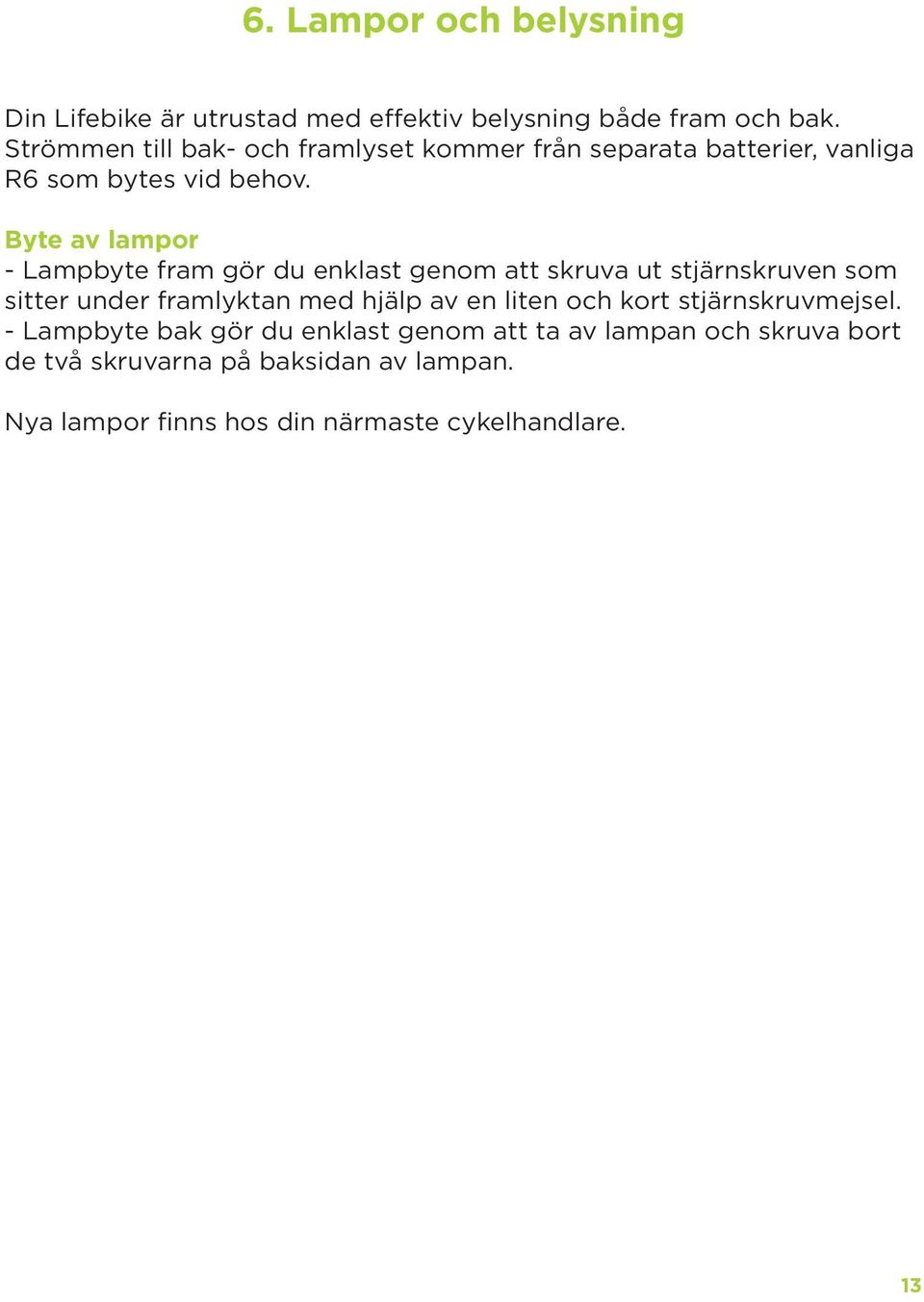

13 6. Lampor och belysning Din Lifebike är utrustad med effektiv belysning både fram och bak. Strömmen till bak- och framlyset kommer från separata batterier, vanliga R6 som bytes vid behov. Byte av lampor - Lampbyte fram gör du enklast genom att skruva ut stjärnskruven som sitter under framlyktan med hjälp av en liten och kort stjärnskruvmejsel. - Lampbyte bak gör du enklast genom att ta av lampan och skruva bort de två skruvarna på baksidan av lampan. Nya lampor finns hos din närmaste cykelhandlare. 13

14 7. Underhåll Demontering av framhjul Ibland måste du ta av framhjulet t ex för att laga en punktering, byte av däck när det är slitet eller för att kunna lasta in din Lifebike i ett trångt bagageutrymme på en bil. KONTAKT Ta tag i båda delarna på kontakten och dra isär. När du sedan sätter ihop kontakten - var noggrann så att den hamnar rätt, försök ej trycka ihop den med våld. Kontakten är mycket känslig mot fukt och därför är det viktigt att den monteras ordentligt! 14

15 Justering av växlar - 3 växlar Välj växel 2 innan du börjar justera växlarna. Justeringsskruv S E T Välj 2 Justeringsaxel Det röda strecket och slutet på axeln ska vara i linje med varandra. Slutet på axeln S E T Gul eller vit linje Gul eller vit linje Röd linje på axeln S E T Gul del av vajer Om den röda linjen på axeln inte går att se, justera så att den gula delen är mellan de två gula eller vita linjerna i fönstret. OBS! Titta på de två gula eller vita linjerna direkt ovanifrån när du justerar växlarna. När du har justera klart, skruva åt muttern enligt nedan för att låsa fast justeringsskruven samt växla från första till tredje växeln och tillbaka igen. Låsmutter S E T S E T 15

16 L O C K C J-N X 1 0 JA P A N JA P A N L O C K Justering av växlar - 7 växlar Välj växel 4 innan du börjar justera växlarna. Röda eller gula linjer När du har justerat klart, växla från första till sjunde växeln och sedan tilbaka igen. Håll växelsystemet väl smort och se till att det är rätt justerat. Se till att alla reglage och vajrar hålls rena och väl smorda. 4 De röda eller gula linjerna för att ställa in växlarna sitter på växelkassetten. När cykeln står upp. Ska vara rak Linjer Växelkassetten C J N X 1-0 C-PACT Om de röda eller gula linjerna inte är i nivå - vrid justeringsskruven. När du har gjort detta, vrid växelväljaren från 4 till 1 och till 4 igen. Kontrollera sedan att de gula eller röda linjerna är i nivå. Justeringsskruv C-PACT har underhållsfri drivning och underhållsfritt växelsystem. Du behöver alltså inte justera eller utföra någon service på denna. 16

17 Justering av handbroms 1. Ställ cykeln på stödet, i ett cykelställ eller upp och ned på sadeln och styret. 2. Använd en insexnyckel för att lossa på bromsbeläggen. Ta inte bort muttrarna helt, lösgör dem tillräckligt för att bromsbeläggen ska kunna röra sig fritt. 3. Tryck in bromshandtaget lätt med en hand för trycka ihop bromsbeläggen. Flytta brombeläggen så att de ligger plant mot fälgens anläggningsyta och inte nuddar däcket. 4. Tryck in bromshandtaget hårdare när bromsbeläggen är i rätt position samtidigt som du skruvar fast muttrarna igen för att fixera dem. 5. Lossa på muttern som håller bromsvajern i frambromsen så att vajern löper fritt. Tryck ihop bromsen genom att trycka bromsbeläggen mot fälgen. Dra samtidigt i vajern med andra handen och dra sedan åt muttern vid lagom spel. Ta för vana att alltid kontrollera bromsarna före varje cykeltur. 17

18 Justering av kedja Allmänna skötselråd för kedjan Använd gärna ett smörjande och rengörande medel, helst en kedjeolja anpassad för cylel. Det finns att köpa hos din cykelhandlare. Detta håller både din kedja ren, skyddar mot slitage samt motverkar gnisslande ljud. Kontrollera kedjan ofta att den inte är skadad eller låter illa vid hög belastning på grund av slitage. Justering Kedjan bör har ett spel på max 10 mm. För att spänna eller släppa på kedjan, lossa på muttrarna på bakhjulet enligt bild, kontrollera kedjespelet och skruva åt muttrarna. 18

19 Justering av styre och sadel Om du vill justera sadeln eller styrets höjd, var uppmärksam på att inte höja någon av dessa så att höjdlägesmarkeringen blir synlig. Ungefär 6,5 cm av sadelstolpen / styrstolpen måste vara inskjuten i ramen. Sadel Det är viktigt att sadel och sadelstolpe sitter fast ordentligt. Känn efter inför varje cykeltur och dra åt om nödvändigt. Styre Testa att styre och styrstam sitter fast ordentligt. Byt ut slitna handtag och känn efter att de inte går att vrida runt. 6,5 cm Höjdlägesmarkering 19

20 8. Teknisk information om din Lifebike Classic / City - 3 växlar Motor: Ram och Styre: Växlar: Bromsar: Batteri: Handtag/sadel: Hastighet: Hjul: Däck: Vikt: Laddningstid: Sträcka på en laddning: Display: Belysning: 36V 250W Aluminium 3 växlar, Shimano Fotbroms bak, Tektro V-broms fram Lithium 36V 9Ah Velo ergonomiska handtag och sadel 25 km/h 28 dubbelbottnad aluminium Kenda däck med reflexsida 23 kg 5-6 timmar Upp till 70 km per laddning LED indikatorer LED Classic / City - 7 växlar Motor: Ram och Styre: Växlar: Bromsar: Batteri: Handtag/sadel: Hastighet: Hjul: Däck: Vikt: Laddningstid: Sträcka på en laddning: Display: Belysning: 36V 250W Aluminium 7 växlar, Shimano Fotbroms bak, Tektro V-broms fram Lithium 36V 9Ah Velo ergonomiska handtag och sadel 25 km/h 28 dubbelbottnad aluminium Kenda däck med reflexsida 23 kg 5-6 timmar Upp till 70 km per laddning Digital färddator LED 20

21 C-PACT Motor: Ram och Styre: Växlar: Bromsar: Batteri: Handtag/sadel: Hastighet: Hjul: Däck: Vikt: Laddningstid: Sträcka på en laddning: Display: Belysning: Mått ihopfälld (LxHxB): 36V 250W Aluminium 2 växlar, SRAM automatic Fotbroms bak, Tektro V-broms fram Lithium 36V 9Ah GYES läder / fjädrad läder 25 km/h 20 dubbelbottnad aluminium Punkteringsskyddade Kenda 23 kg 5-6 timmar Upp till 60 km per laddning LED indikatorer LED 900x720x350mm 21

22 9. Garanti Lifebike lämnar, förutom den lagstadgade reklamationsrätten, två års garanti på cykeln, alla elektriska komponenter och motorn. För batteriet gäller ett års garanti. För att batteriet skall få en maximal livslängd är det viktigt att man följer skötselråden för batteriet. Glöm inte att ett batteri skall underhållsladdas om det inte används regelbundet. Garantin omfattar inte fel eller skador som kan härledas till att ha uppstått i samband med felaktigt handhavande, felaktig montering eller på grund av felinställd vara och eller bristande skötsel och service. Garantin gäller inte om delar förändrats från sitt originalutförande eller om andra delar än originaldelar använts. Normal förslitning omfattas inte av garantin. Exempel på delar som anses ha en naturlig förslitning är tex. däck, vajrar, bromsbelägg och lampor. För att man ska kunna tillgodoräkna sig garantin krävs att all service, underhåll och reparationer utförts samt att batteriet laddats minst 1 gång varannan månad. Lifebike avgör i samråd med den verkstad där cykeln lämnats in för felsökning / reparation om eventuella fel är garantifel. Vid ett konstaterande av garantifel står Lifebike för alla kostnader i samband med avhjälpande av detta fel. Lifebike står inte för leverans till och från verkstad. Tvist som gäller tolkningen eller tillämpningen av dessa garantivillkor skall parterna i första hand försöka lösa genom överenskommelse. I nästa steg kan man även vända sig till den kommunala konsumentvägledningen eller låta pröva tvisten hos Allmänna Reklamationsnämnden. Vi följer alltid deras beslut. 22

23 10. Egna anteckningar 23

24 Lifebike Sverige Lifebike Sverige E-post: Gröndalsvägen 104 Hemsida: Stockholm Telefon kundtjänst: Din Lifebike-återförsäljare
