Sumake Instruktion för EW-1941L

Transkript

1 Sumake Instruktion för EW-1941L A. Hammarhus i aluminium B. Slagtåligt komposithus C. Utbytbara kol D. LED lyse E. Omkastare för fram/back F. Avtryckare med elektronisk broms G. Softgrip handtag H. Ergonomiskt välbalanserat handtag I. Batterilåsning J. Batteri indikator

2 Läs denna anvisning innan Du börjar använda maskinen. Det är viktigt för Din och andras säkerhet. Rätt använd ökar också maskinens livslängd. Förvara bruksanvisningen skyddad men lätt tillgänglig. Generella säkerhetsinstruktion Håll arbetsplatsen ren och väl upplyst. Använd inte verktyget i explosiva miljöer. Håll ett säkerhetsavstånd till övriga personer. Var uppmärksam på dit arbete och använd sunt förnuft under arbetet. Använd inte verktyget när ni är trött eller under påverkan av alkohol, droger eller mediciner. Använd ej löst sittande kläder. Tag av smycken och stoppa undan långt hår. Använd en säker arbetsställning med bra balans. Vid behov, använd andningsskydd och handskar. Använd lämpliga arbetskläder samt skyddsskor. Säkra arbetsstycket med lämpliga fästdon före bearbetning. Använd verktyget och tillbehören endast för avsett ändamål. Förvara verktyg och tillbehör på en torr säker plats utom räckhåll för barn. Kontrollera tillbehören och byt dem innan start om de är skadade. Kontrollera verktyget före användning. Om det är skadat så lämna det till en auktoriserad serviceverkstad. Använd endast verktyget med föreskriven skyddsutrustning. Vibrationer, ensidigt arbete och obekväma arbetsställningar kan leda till arbetsskador. Rör ej verktygets eller tillbehörets rörliga delar. Reparationer ska endast utföras av en auktoriserad tekniker som använder originaldelar. Batteriladdare Batteri Använd endast originalbatterier till laddaren. Andra fabrikat kan explodera med skador som följd. Innan laddning, läs samtliga instruktioner och markeringar på batteri, laddare och verktyg. Täck ej ventilationshålen på laddare och håll laddaren ren. Använd ej laddaren i regn snö eller andra våta miljöer. Håll i elkontakten när laddkabeln dras ur vägguttaget för att undvika skador på kabeln. Se till att laddkabeln ligger på ett sådant sätt att den ej kan skadas och ej heller ligger så att den kan skada andra genom att tex utgöra en snubbelfara. Använd inte elkablen till att bära laddaren. Håll den från värme, olja, vatten, skarpa kanter och rörliga delar. Ersätt en skadad kabel omedelbart. Drag alltid ur elkabeln ur väggen innan ni utför underhåll av laddaren. Demontera aldrig laddare eller batteri. Ladda ej fler batterier än två efter varandra. Låt laddaren svalna innan fler batterier laddas. Ladda ej batteriet när temperaturen är under 0⁰C eller över 40⁰C. Ladda endast via det normala elnätet. Kortslut ej batteriet. Rör ej kontaktytorna med något ledande material. Undvik att lagra batteriet tillsammans med metallobjekt som t ex spikar. Utsätt inte batteriet för regn, snö eller andra våta miljöer. Väta kan skapa kortslutning med

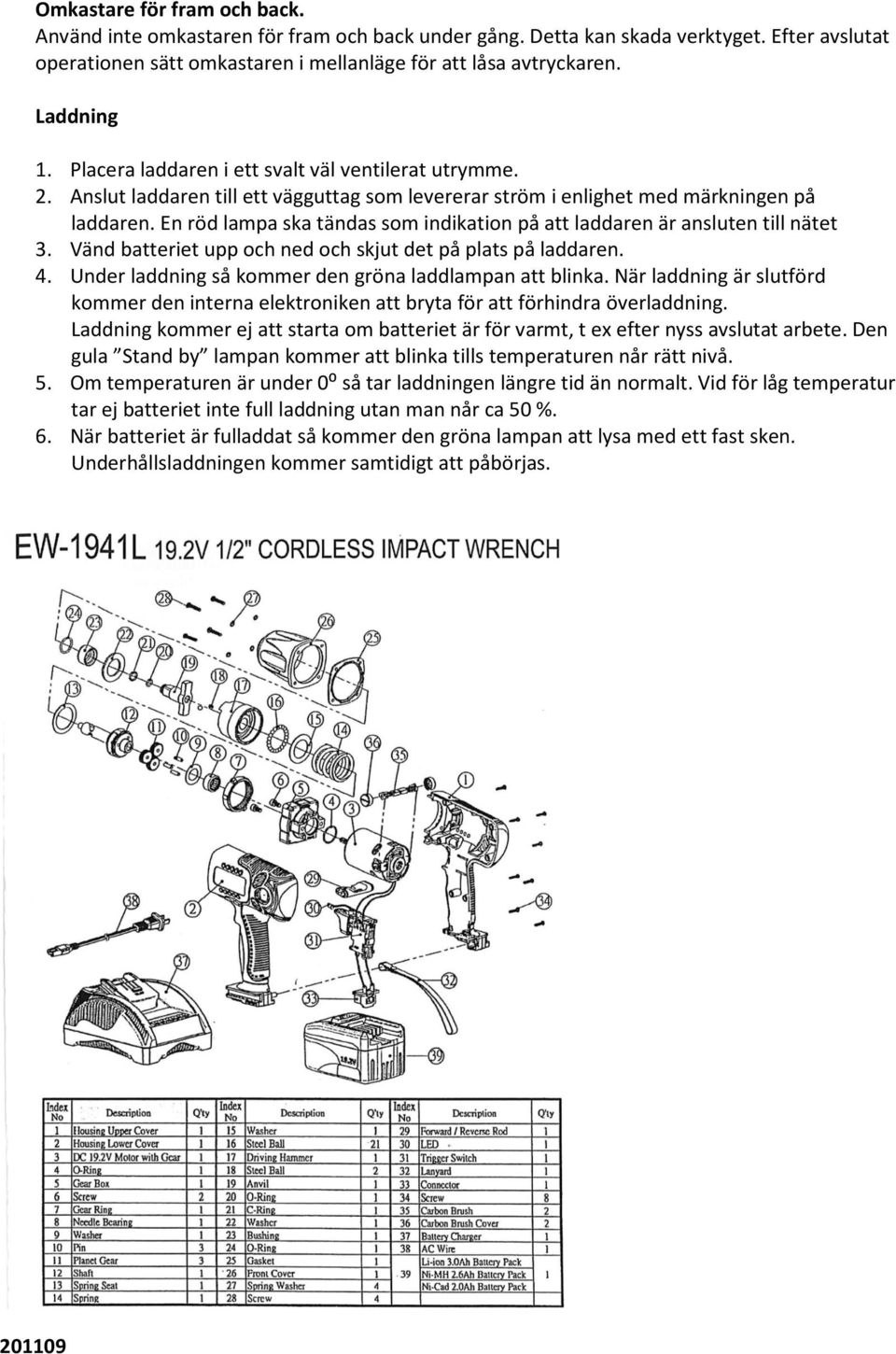

3 överslag och skador som följd. Förvara ej verktyget eller batteri i miljöer som kan nå 50⁰C eller högre. Upphetta ej batteriet även om det är skadat eller helt uttjänat. Hög temperatur kan oraska explosion. Utsätt ej batteriet för slag, fall eller kraftiga skakningar. Ladda ej batteriet i ett litet stängt utrymme. Batteri och laddare behöver bra ventilation under laddning. Släng ej batteriet i hushållssopor, eld eller vatten. Batteriet ska återvinnas i enlighet med miljöbestämmelser. Batteriet har en inbyggd laddningsindikator. Tryck på batteriets blixt symbol för att se statusen på batteriet. Lyser endast en röd led lampa rekommenderar vi att ni laddare batteriet innan användning. Batteriet tappar efterhand kapacitet. Om användningstiden blir väldigt kort så ersätt batteriet med ett nytt. Använd batteri ska lämnas för destruktion. Batteriet är ej fulladdat vid leverans. Börja med att ladda batteriet. Funktionsbeskrivning EW-1941L batterimutterdragare är avsedd för åtdragning och lossdragning av bultar och muttrar. Drivtappen är avsedd för ½ hylsor. Var noga med att enbart använda krafthylsor som trycks fast helt på drivtappen. Nedanstående bokstäver hänvisar till motsvarande bokstav på bilden på första sidan. F. Avtryckare. En lätt tryckning på avtryckaren aktiverar LED ljuset (D). Ett ökat tryck startar verktyget. Hastigheten ökar vid ökat tryck på avtryckaren. När avtryckaren släpps bromsas drivtappen till stop inom en sekund. Gnistor kan då synas bredvid motorn men detta är helt normalt då en del energi omvandlas till värme. E. Omkastare för fram/bak. Genom att trycka denna omkastare till vänster så ändras rotationsriktningen till framåt och lossning när omkastaren trycks till höger. Observera att om man sätter omkastaren i mittenläge så låses avtryckaren. G. Softgrip handtag. Den gummerade delen av handtaget möjliggör ett bekvämare grepp under användning, isolerar mot värme samt reducerar vibrationer. C. Utbytbara kol. Under locket så kommer man enkelt åt de utbytbara kolen. Montering Före montering kontrollera så att inga delar blivit skadade under transport. Läs noggrant igenom dessa instruktioner före användning. Förpackningens innehåll: 1 st batterdriven mutterdragare 1 st batteri 1 st snabbladdare 1 st ladkabel Instruktionsbok Slagtålig förvaringslåda Montering och demontering av batteriet. 1. Montera batteriet genom att skjuta det på plats i den avsedda hållaren i botten av mutterdragaren. Skjut det på plats tills det att batteriet fastnar med ett klick.

4 2. Tag bort batteriet genom att trycka ned den röda knappen på batteriets ovansida och drag sedan ut batteriet. Användning 1. Sätt batteriet på plats genom att skjuta det på plats tills ni hör ett klick. Batteriet behöver endast ett lätt tryck för att fästas. Att försöka tvinga batteriet på plats innebär att man skadar kontaktytor och verktyget kan ej användas. 2. Välj korrekt storlek på krafthylsa och fäst denna på drivtappen. 3. Tryck in avtryckaren en liten bit för att aktivera LED belysningen. Fortsätt sen att trycka in avtryckaren tills ni når önskad hastighet.
