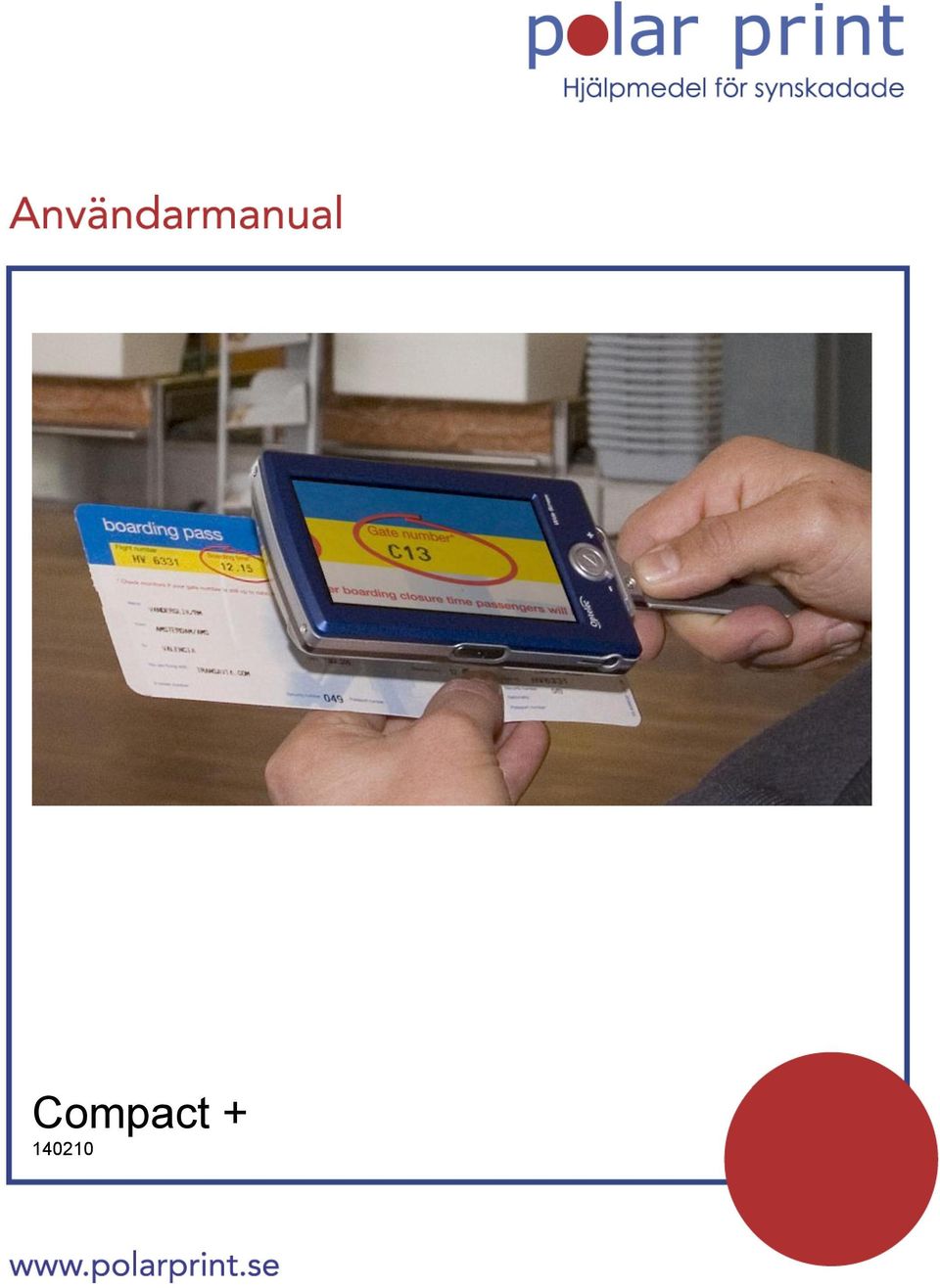

1 Compact

2 Sida 2

3 Introduktion... 3 Vad finns med vid leverans... 5 Översikt... 5 Ovansidan... 5 Framkanten... 5 Högerkanten... 5 Undersidan... 5 Komma igång... 6 Sätt i batteriet... 6 Slå på eller stäng av Compact Ställ in förstoringsgrad... 6 Välj visningsläge... 6 Frys bilden... 6 Skriva med hjälp av Compact Användning av handtaget... 7 Ström och laddning... 7 Batteriladdning... 7 Automatisk avstängning... 7 Säkerhet... 8 Teknisk information... 8 Introduktion Förstoringshjälpmedlet Compact + kan förstora upp till 10 gånger (alternativt 15 gånger) på en 4,3 Wide Screen. Compact + sköts med en enda inställningsknapp som används både för att ställa in förstoringsgraden och för att välja visningsläge. Om du har frågor eller förslag när det gäller användning av Compact + tveka inte att ta kontakt med Polar Print. Kontaktinformation finns på sista sidan. Tillverkarens adress: Optelec Breslau LT Barendrecht The Netherlands Sida 3

4 Sida 4

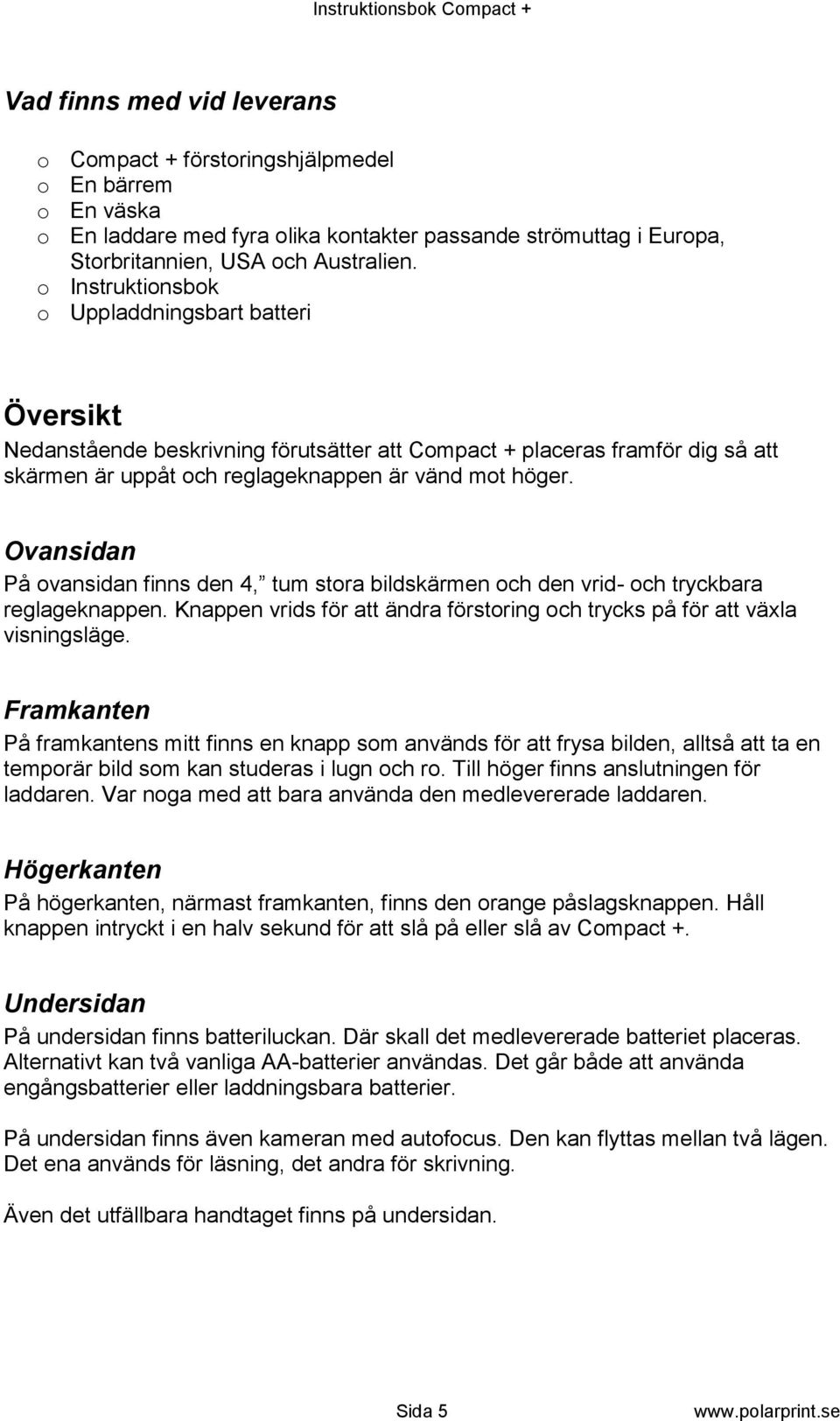

5 Vad finns med vid leverans o Compact + förstoringshjälpmedel o En bärrem o En väska o En laddare med fyra olika kontakter passande strömuttag i Europa, Storbritannien, USA och Australien. o Instruktionsbok o Uppladdningsbart batteri Översikt Nedanstående beskrivning förutsätter att Compact + placeras framför dig så att skärmen är uppåt och reglageknappen är vänd mot höger. Ovansidan På ovansidan finns den 4, tum stora bildskärmen och den vrid- och tryckbara reglageknappen. Knappen vrids för att ändra förstoring och trycks på för att växla visningsläge. Framkanten På framkantens mitt finns en knapp som används för att frysa bilden, alltså att ta en temporär bild som kan studeras i lugn och ro. Till höger finns anslutningen för laddaren. Var noga med att bara använda den medlevererade laddaren. Högerkanten På högerkanten, närmast framkanten, finns den orange påslagsknappen. Håll knappen intryckt i en halv sekund för att slå på eller slå av Compact +. Undersidan På undersidan finns batteriluckan. Där skall det medlevererade batteriet placeras. Alternativt kan två vanliga AA-batterier användas. Det går både att använda engångsbatterier eller laddningsbara batterier. På undersidan finns även kameran med autofocus. Den kan flyttas mellan två lägen. Det ena används för läsning, det andra för skrivning. Även det utfällbara handtaget finns på undersidan. Sida 5

6 Komma igång Sätt i batteriet För att Compact + skall kunna användas måste först batteriet sättas in i enheten. Gör så här: o Vänd enheten upp-och-ner o Tryck in den långsmala knappen som finns på ena kortsidan av plastkåpan som täcker batteriutrymmet. o Lyft batterikåpan o Placera det medlevererade batteripacket, alternativt två AA-batterier, på plats o Tryck försiktigt batterikåpan på plats tills ett klick hörs Slå på eller stäng av Compact + Slå på och stäng av Compact + genom att trycka en halv sekund på den orange knappen på enhetens högra sida. När apparaten slås på kommer den att starta i färgläge. Ställ in förstoringsgrad Förstoringsgraden ställs in genom att vrida inställningsknappen som finns till höger om bildskärmen. Det görs lättast genom att använda den utstickande visaren närmast enhetens kant. Det finns tre förstoringsgrader att välja mellan, 5 gånger, 7,5 gånger och 10 gånger, alternativt 5 gånger, 10 gånger och 15 gånger. Genom att lyfta Compact + från underlaget fås lägre förstoring. Det är möjligt att få skarp bild trots att enheten lyfts på grund av att kameran har autofocus. Välj visningsläge Genom att trycka på inställningsknappen växlar man mellan de 5 olika visningslägen som finns: o Fotoläge, fullfärg med normal kontrast o Positivt läge, läsläge med förstärkt kontrast, svart text på vit bakgrund o Negativt läge, läsläge med förstärkt kontrast, vit text på svart bakgrund o Gult på blått, läsläge med förstärkt kontrast, gul text på blå bakgrund o Gult på svart, läsläge med förstärkt kontrast, gul text på svart bakgrund Det går även att stänga av belysningen genom att trycka ner och hålla inne inställningsknappen en kort stund. Kan vara bra när man läser blanka papper, displayer och skärmar. Belysningen kan stängas av i alla visningslägen och aktiveras igen när nästa visningsläge väljs. Frys bilden Det går att frysa en bild för att kunna läsa den i lugn och ro. Gör så här: o Håll Compact + över det som skall läsas Sida 6

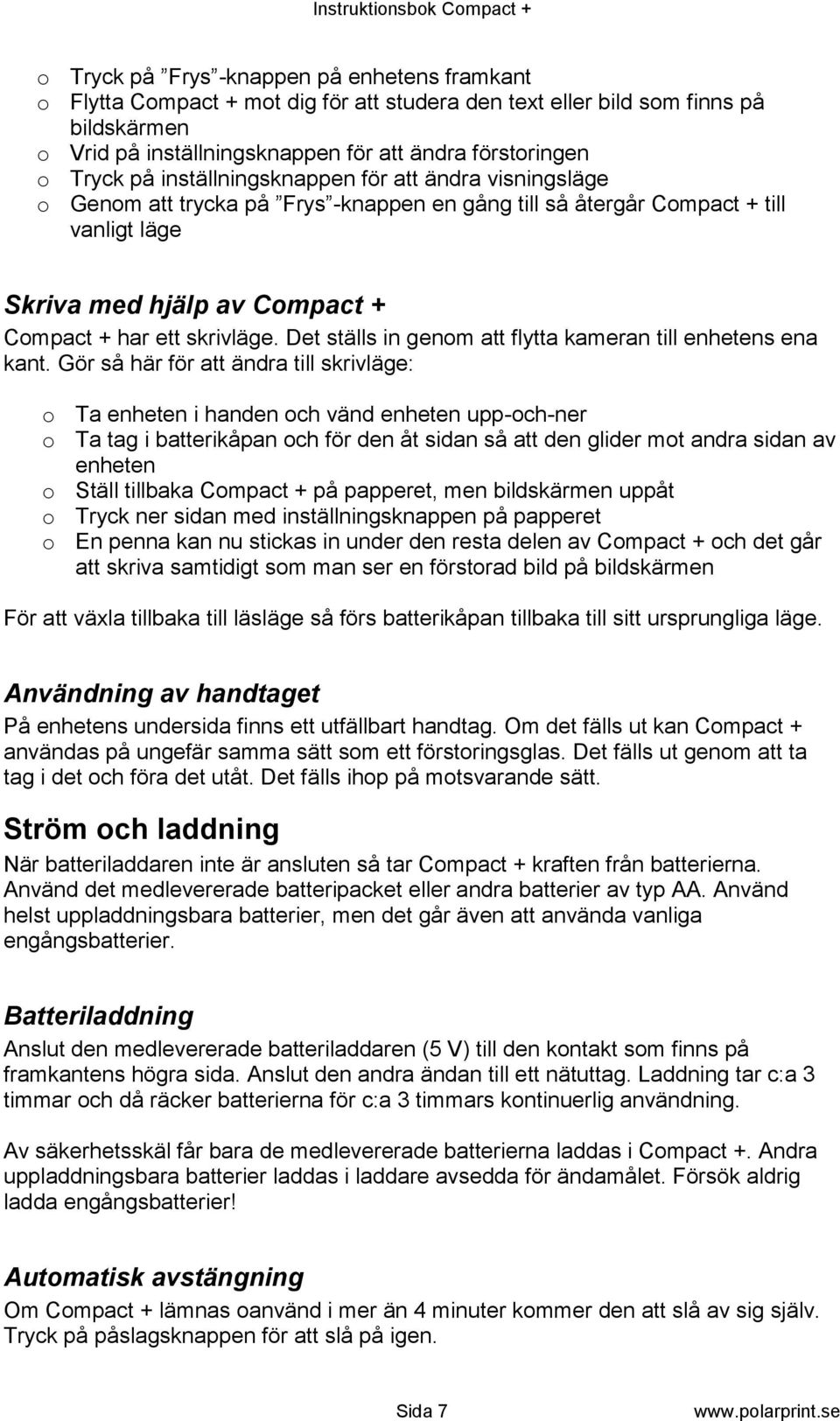

7 o Tryck på Frys -knappen på enhetens framkant o Flytta Compact + mot dig för att studera den text eller bild som finns på bildskärmen o Vrid på inställningsknappen för att ändra förstoringen o Tryck på inställningsknappen för att ändra visningsläge o Genom att trycka på Frys -knappen en gång till så återgår Compact + till vanligt läge Skriva med hjälp av Compact + Compact + har ett skrivläge. Det ställs in genom att flytta kameran till enhetens ena kant. Gör så här för att ändra till skrivläge: o Ta enheten i handen och vänd enheten upp-och-ner o Ta tag i batterikåpan och för den åt sidan så att den glider mot andra sidan av enheten o Ställ tillbaka Compact + på papperet, men bildskärmen uppåt o Tryck ner sidan med inställningsknappen på papperet o En penna kan nu stickas in under den resta delen av Compact + och det går att skriva samtidigt som man ser en förstorad bild på bildskärmen För att växla tillbaka till läsläge så förs batterikåpan tillbaka till sitt ursprungliga läge. Användning av handtaget På enhetens undersida finns ett utfällbart handtag. Om det fälls ut kan Compact + användas på ungefär samma sätt som ett förstoringsglas. Det fälls ut genom att ta tag i det och föra det utåt. Det fälls ihop på motsvarande sätt. Ström och laddning När batteriladdaren inte är ansluten så tar Compact + kraften från batterierna. Använd det medlevererade batteripacket eller andra batterier av typ AA. Använd helst uppladdningsbara batterier, men det går även att använda vanliga engångsbatterier. Batteriladdning Anslut den medlevererade batteriladdaren (5 V) till den kontakt som finns på framkantens högra sida. Anslut den andra ändan till ett nätuttag. Laddning tar c:a 3 timmar och då räcker batterierna för c:a 3 timmars kontinuerlig användning. Av säkerhetsskäl får bara de medlevererade batterierna laddas i Compact +. Andra uppladdningsbara batterier laddas i laddare avsedda för ändamålet. Försök aldrig ladda engångsbatterier! Automatisk avstängning Om Compact + lämnas oanvänd i mer än 4 minuter kommer den att slå av sig själv. Tryck på påslagsknappen för att slå på igen. Sida 7

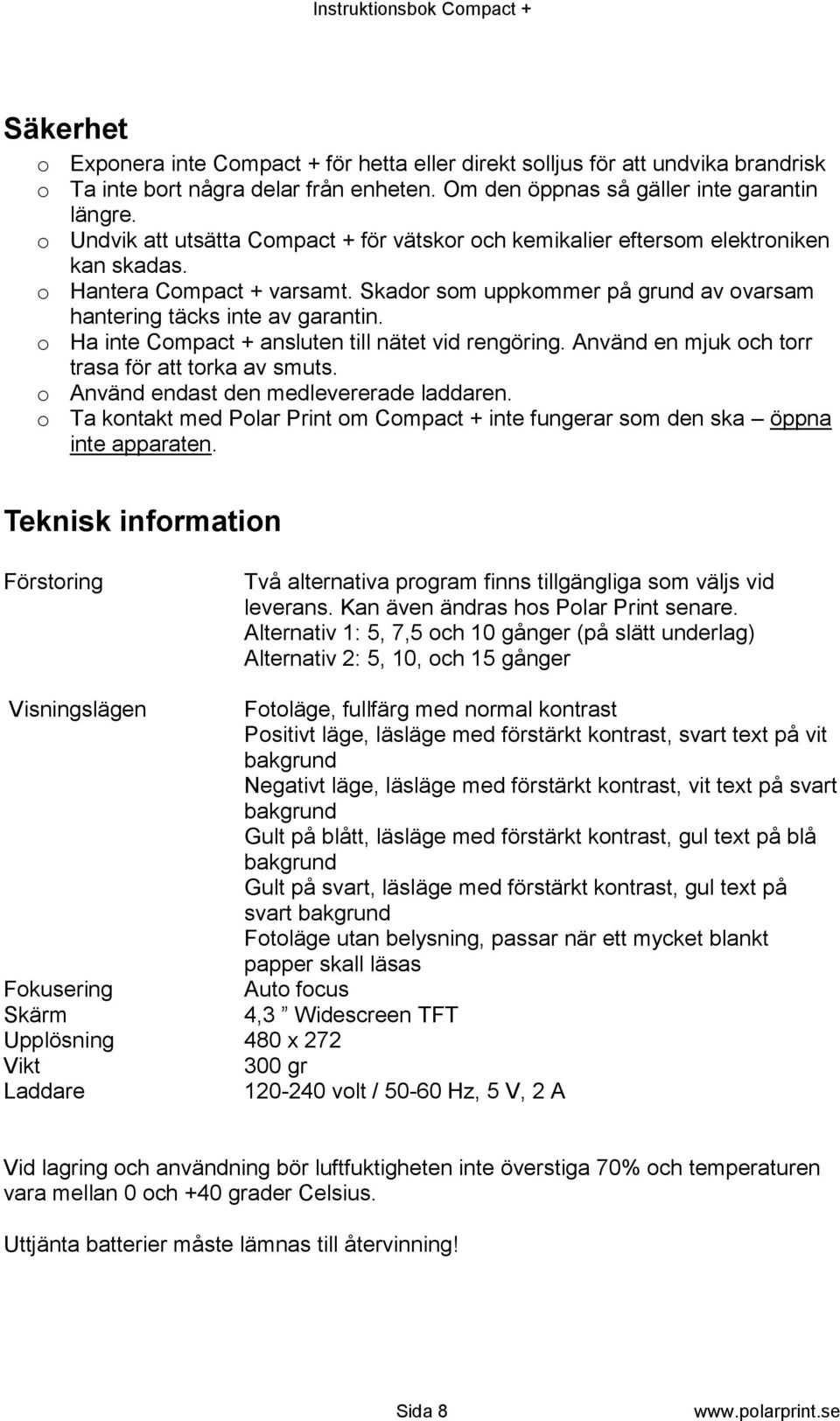

8 Säkerhet o Exponera inte Compact + för hetta eller direkt solljus för att undvika brandrisk o Ta inte bort några delar från enheten. Om den öppnas så gäller inte garantin längre. o Undvik att utsätta Compact + för vätskor och kemikalier eftersom elektroniken kan skadas. o Hantera Compact + varsamt. Skador som uppkommer på grund av ovarsam hantering täcks inte av garantin. o Ha inte Compact + ansluten till nätet vid rengöring. Använd en mjuk och torr trasa för att torka av smuts. o Använd endast den medlevererade laddaren. o Ta kontakt med Polar Print om Compact + inte fungerar som den ska öppna inte apparaten. Teknisk information Förstoring Två alternativa program finns tillgängliga som väljs vid leverans. Kan även ändras hos Polar Print senare. Alternativ 1: 5, 7,5 och 10 gånger (på slätt underlag) Alternativ 2: 5, 10, och 15 gånger Visningslägen Fotoläge, fullfärg med normal kontrast Positivt läge, läsläge med förstärkt kontrast, svart text på vit bakgrund Negativt läge, läsläge med förstärkt kontrast, vit text på svart bakgrund Gult på blått, läsläge med förstärkt kontrast, gul text på blå bakgrund Gult på svart, läsläge med förstärkt kontrast, gul text på svart bakgrund Fotoläge utan belysning, passar när ett mycket blankt papper skall läsas Fokusering Auto focus Skärm 4,3 Widescreen TFT Upplösning 480 x 272 Vikt 300 gr Laddare volt / Hz, 5 V, 2 A Vid lagring och användning bör luftfuktigheten inte överstiga 70% och temperaturen vara mellan 0 och +40 grader Celsius. Uttjänta batterier måste lämnas till återvinning! Sida 8
