1 Image Elcykel!!?? Sjösala Elcykel - Manual -

2 SJÖSALA ELCYKEL SJÖSALA ELCYKEL Lycka till med din nya elcykel. Läs noggrant igenom den här bruksanvisningen. Den innehåller information om underhåll och hur du ska sköta batterierna. Kontakta återförsäljaren om du har några frågor som inte besvaras av denna bruksanvisning. LYCKA TILL! Sjösala 2

3 BRUKSANVISNING UPPLADDNING 1. Anslut laddaren till ett 110 V eller 220 V eluttag, 2. Anslut kabeln från laddaren till batteriets jack. 3. Slå på batteriladdaren. Batteriet laddas upp automatiskt. Anslut inte kabeln till batteriet när laddaren inte är ansluten. LADDA BATTERIET Din elcykel levereras med en litiumladdare. Denna laddare är endast avsedd för elcyklar med litiumbatterier och bör inte användas till andra ändamål. Det kan vara farligt att använda en annan laddare än den som följer med cykeln. Batteriet kan då skadas, vilket inte täcks av garantin. INDIKATOR BATTERISTATUS Cykeln är utrustad med en statusindikator som består av fyra lysdioder. De tre översta diodrarna lyser grönt när batteriet är fullladdat. Den dioder närmast texten EMPTY lyser rött då batteriet behöver laddas eller har låg kapacitet kvar. INDIKATORN PLACERAD PÅ STYRET När de tre gröna översta diodrarna är tända = 85 till 100 % laddning. När två gröna lysdioder är tända = 60 till 85 % laddning. När en grön lysdioder är tänd = 30 till 60 % laddning. När en röd lysdiod är tänd =10 till 30 % laddning. Anmärkning: Ladda alltid upp batteriet efter användning. Laddningen upphör automatiskt när batteriet är fulladdat. Sjösala 3

4 BRUKSANVISNING DAGLIG ANVÄNDNING Batteriet behöver INTE vara urladdat innan det laddas upp. Det är lämpligt att ladda upp batteriet efter varje användning, oavsett hur lång cykelturen har varit. Detta t.o.m. förlänger batteriets livslängd. ANVÄNDA CYKELN Sätt in batteriet i styrskenorna under pakethållaren. Skjut in batteriet helt och lås det med nyckeln i detta läge. Ta ut nyckeln och sätt in den i batteriet, vrid den medurs ett kvarts varv. Slå på huvudströmbrytaren till läge ON. Indikatorn på styret bör nu vara tänd. Cykeln kan nu användas med elmotorn. POWER ASSIST SYSTEM (PAS) Din cykel överensstämmer med den svenska lagstiftningen om elcyklar. Därför startar motorn inte förrän du trampar och den stängs av när du uppnår 24 km/h. Välj det steglösa assist mode genom att trycka på den tryckkkänsliga knappen. Systemet assisterar dig till 15 km/h utan att du trycker på knappen. När du trycker på knappen får du ytterligare hjälp. Steglöst mellan 15 och 25 km/h. VIKTIGT Batteriet måste laddas upp 1 minst gång i månaden. Oavsett om det används eller inte. Slitage av laddningsbara batterier täcks inte av de normala reklamationsbestämmelserna. Sjösala 4

5 BRUKSANVISNING SÄKERHETSBROMSAR En liten kontakt är inbyggd i handbromshandtaget, som genast slår från motorn när du bromsar. Detta ger dig en extra säkerhet. Cykeln har också vanlig fotbroms. UNDERHÅLL AV MOTORN Motorn är underhållsfri och bör inte öppnas. Det är lämpligt att smörja hjulaxeln en gång om året utan att öppna navet. Använd då syrafri olja som säljs i cykelaffärer. HASTIGHET Hastigheten regleras med displayens tryckkänsliga knapp, på det sätt som beskrivs på förra sidan. Du kan kombinera med egen pedalkraft. UNDERHÅLL AV BATTERIET Batteriet är underhållsfritt, men bör ladda upp ofta. Livslängden beror på förvaringstemperaturen och väderförhållandena. Utsätt inte batteriet för kraftig kyla eller höga temperaturer. Du kan cykla i minusgrader, men ta genast in batteriet inomhus efter cykelturen. Batteriet håller längst när det förvaras i rumstemperatur. GARANTI Batteriet omfattas av en 12 månaders fullständig garanti. Under förutsättning att följande villkor är uppfyllda: Batteriet måste laddas upp minst 1 gång i månaden. Oavsett om det används eller inte. Slitage av laddningsbara batterier täcks inte av de normala reklamationsbestämmelserna. VIKTIGT Batteriet måste laddas upp 1 minst gång i månaden. Oavsett om det används eller inte. Slitage av laddningsbara batterier täcks inte av de normala reklamationsbestämmelserna. Sjösala 5

6 BRUKSANVISNING FÖRVARING Rengör cykeln före förvaringen. Smörj kedjan och andra rörliga delar. Behandla alla förkromade delar med rostskyddsmedel. Häng om möjligt upp cykeln och kontrollera regelbundet däcktrycket. Om cykeln står med opumpade däck, skadas däcken. Ladda upp ditt batteri minst en gång om månaden. VARNING Använd alltid originalladdaren för att ladda upp litiumbatteriet. Om du använder en annan laddare, kan batteriet skadas och farliga förhållanden uppstå. Garantin upphör att gälla om felaktiga eller andra delar en originaldelar används. Garantin upphör att gälla vid felaktig uppladdning. Försök inte att öppna batteriet, laddaren eller annan elektrisk utrustningen på cykeln. Utsätt inte batteriet för temperaturer under -20 C eller över +60 C, eftersom detta kan skada batteriet och under alla omständigheter förkortar batteriets livslängd. Om cykeln används i extrem kyla eller temperaturer över +40 C, kommer batteriets livslängd att förkortas. Doppa inte batteriet i vatten eller andra vätskor. Garantin upphör att gälla om det tränger in vatten i batteriet. Om batteriet är mycket vått, ta ut batteriet ur pakethållaren för att undvika elektriska stötar. Batteriet klarar naturligtvis cykling i regnväder. Använd endast en torr duk för att rengöra batteriet. Utsätt inte batteriet för öppen eld eller extremt hög värme, eftersom det då kan explodera. Använd inte den medföljande laddaren till annan utrustningen än cykelns batteri. Vi avråder från att ladda upp batteriet över natten utan uppsyn, eftersom laddaren kan bli varm. VIKTIGT Batteriet måste laddas upp 1 minst gång i månaden. Oavsett om det används eller inte. Slitage av laddningsbara batterier täcks inte av de normala reklamationsbestämmelserna. Sjösala 6

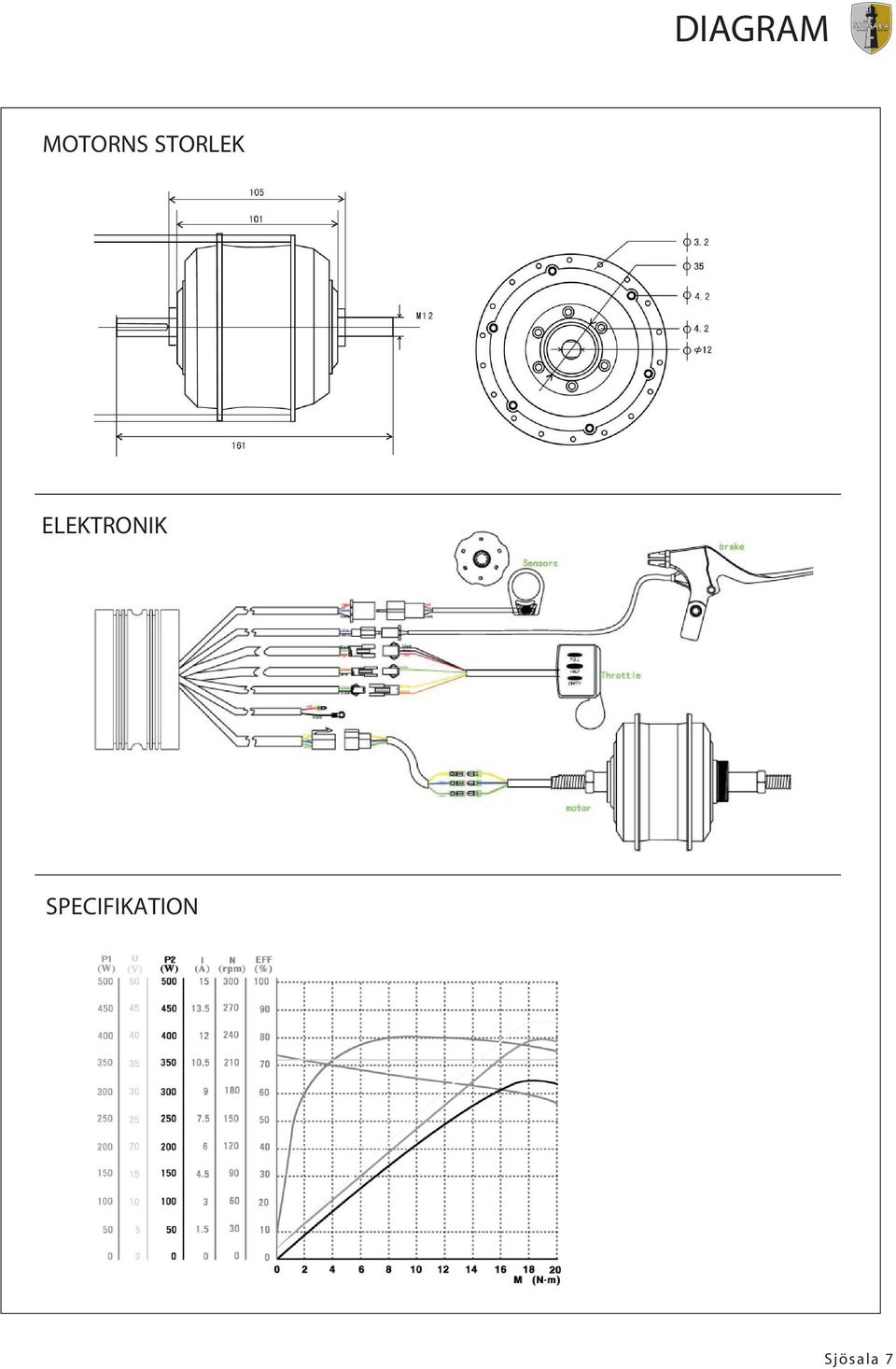

7 DIAGRAM MOTORNS STORLEK ELEKTRONIK SPECIFIKATION Sjösala 7

8 ÅTGÄRDA VANLIGA FEL Batteriets röda dioder blinkar 1) Ladda upp batteriet tills det är fulladdat. Ingen ström 1) Ladda upp batteriet tills det är fulladdat. 2) Se till att batteriet är ordentligt fastsatt i pakethållaren. 3) Öppna kontrollboxen och kontrollera att alla kablar är anslutna. 4) Öppna batteriboxen och kontrollera om säkringen har utlöst. Cykeln strömmatas, men motorn startar inte 1) Ladda upp batteriet tills det är fulladdat. 2) Kontrollera att bromsarna inte är blockerade. 3) Öppna kontrollboxen och kontrollera att alla kablar är anslutna. 4) Kontrollera om kablarna i framgaffelkopplingen är anslutna. 5) Kontrollera om kontrollern har smält, och byt ut den. Motorn går, men driver inte hjulet 1) Kontrollera om kablarna i framgaffelkopplingen är korrekt anslutna och att alla kablar leder. 2) Byt ut framhjulet. För att vara säker på att det är motorn som är defekt, pröva först med ett framhjul från en annan cykel. Om cykeln fortfarande inte fungerar, gå till punkt 3. 3) Öppna kontrollboxen och kontrollera att alla kablar är anslutna, OM INTE HELLER DETTA HJÄLPER: gå till punkt 4. 4) Kontakta din Sjösala-återförsäljare för att byta ut kontrollern eller få assistans. Elcykel - Manual
