1 EXPLORE 7 HD

2

3 Innehållsförteckning INTRODUKTION DELAR OCH TILLBEHÖR ÖVERSIKT ANVÄNDA EXPLORĒ STRÖM PÅ/AV ÖKA OCH MINSKA FÖRSTORING FÄRGLÄGE MED HÖG KONTRAST SAMT KAMERAFUNKTIONER JUSTERING AV LJUSSTYRKA FRYS-FUNKTIONEN STÄLLA IN MINNESFUNKTIONEN STÄLLA IN STRÖMSPARFUNKTIONEN UTMATNING VIA HDMI AVSTÅNDSLÄGE / NÄRBILDSLÄGE FELSÖKNING SÄKERHETSFÖRESKRIFTER TEKNISKA SPECIFIKATIONER

4 Introduktion explorē 7 är en handhållen HD-förstoringskamera med stor skärm för förstoring på båda nära håll samt avstånd. Med sin 7-tums HD-skärm och höga kontrast är explorē 7 ett perfekt hjälpmedel för att se bättre och längre. För ännu större och tydligare bild finns en HDMI-utgång samt kabel som enkelt kan anslutas till en TV. Med ett arbetsavstånd mellan 6,8 cm och 600 cm samt en roterbar kamera som gör det enkelt att växla mellan förstoring på avstånd och nära blir explorē 7 en naturlig del av din dagliga rutin. 2

5 1. Delar och tillbehör Tillbehör Antal Förstoringskamera 1 Strömadapter 1 HDMI-kabel 1 Användarmanual 1 Skyddande fodral 1 2. Översikt Frysknapp Färgläge 7 tum Öka förstoring Minska förstoring Strömindikator 3

6 LED-ljus Kamera LED-ljus Läs-/skrivstöd Strömknapp 4

7 3. Använda explorē Ström på/av HDMI-utgång Strömingång USB-port Starta enheten genom att hålla in Strömknappen i 3 sekunder till ett pip hörs. Skärmen visar en startbild i 2 sekunder och sedan aktiveras förstoringsläget. Tryck ner och håll inne Strömknappen i 2 sekunder för att stänga av. 5

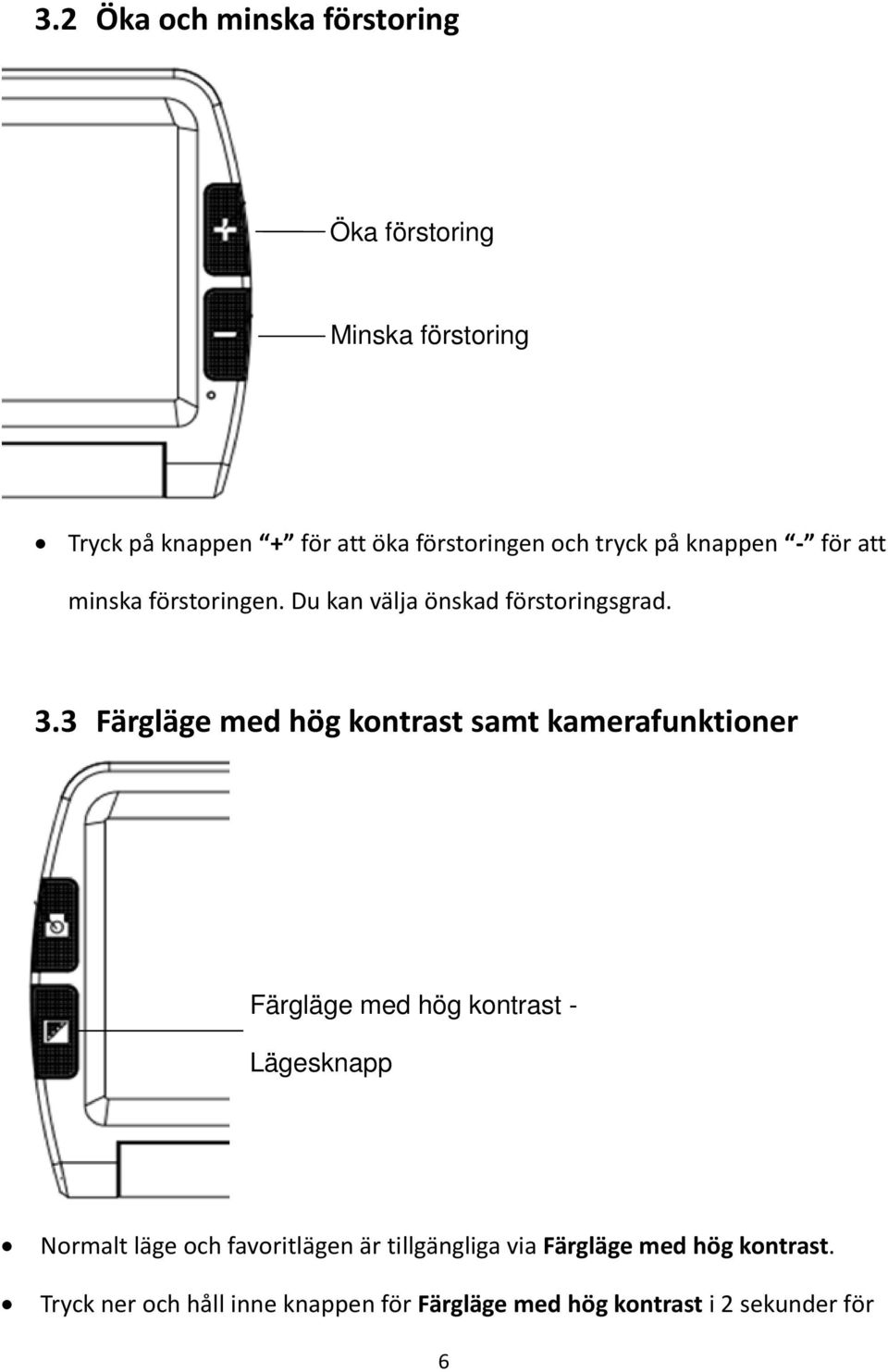

8 3.2 Öka och minska förstoring Öka förstoring Minska förstoring Tryck på knappen + för att öka förstoringen och tryck på knappen - för att minska förstoringen. Du kan välja önskad förstoringsgrad. 3.3 Färgläge med hög kontrast samt kamerafunktioner Färgläge med hög kontrast - Lägesknapp Normalt läge och favoritlägen är tillgängliga via Färgläge med hög kontrast. Tryck ner och håll inne knappen för Färgläge med hög kontrast i 2 sekunder för 6

9 att växla mellan normalt läge och favoritläge. I favoritläget kan du trycka på Lägesknappen för att växla mellan 3 grundlägen: fullfärg, ditt favoritkontrastläge och inverterat (såsom vitt på blått & blått på vitt). I normalläget kan du trycka på Lägesknappen för att växla mellan följande 12 färglägen: - Fullfärg - Gråskala - Vit text på svart bakgrund - Svart text på vit bakgrund - Vit text på blå bakgrund - Blå text på vit bakgrund - Gul text på svart bakgrund - Svart text på gul bakgrund - Blå text på gul bakgrund - Gul text på blå bakgrund - Grön text på svart bakgrund - Svart text på grön bakgrund Tryck ner och håll inne Lägesknappen i 5 sekunder för att slå på eller av belysningen. 7

10 3.4 Justering av ljusstyrka Håll nere Frysknappen och Öka förstoring samtidigt för att aktivera justering av ljusstyrka. En mätare visar ljusstyrkan, tryck Öka förstoring för att öka ljusstyrkan och Minska förstoring för att minska den. 3.5 Frys-funktionen Frysknapp Skapa en stillbild med Frysknappen. Ta enheten närmare för att se bättre. Du kan också förstora eller skala ner bilder genom att trycka på Förstoringsknapparna samt ändra kontrastläge via Lägesknappen. Tryck på Frysknappen igen för att avsluta. 8

11 3.6 Ställa in minnesfunktionen Enheten kommer automatiskt ihåg de senaste inställningarna (färgläge, förstoringsgrad, utmatningsformat för video, pip för knappar samt ljusstyrka) och använder dem nästa gång enheten startar. 3.7 Ställa in strömsparfunktionen I förstoringsläget kommer enheten automatiskt att stänga av om den inte har använts under 3 minuter. 3.8 Utmatning via HDMI Om enhetens skärmstorlek inte är stor nog kan du använda utmatningsfunktionen för TV och ansluta enheten till en TV för större förstoring. Så snart en TV är ansluten till enheten kan du starta den. Bilden kommer automatiskt att visas på din TV. 3.9 Avståndsläge / närbildsläge Du kan välja närbildsläget när du ska läsa pappersmaterial såsom böcker. När du behöver förstora objekt på längre avstånd kan du välja avståndsläget. Växla mellan avståndsläget och närbildsläget genom att rotera på kameran. 9

12 4. Felsökning Problem Svart skärm Lösningar Försäkra dig om att enheten är igång. Kontrollera så att kameralinsen är ren. Minska Förstoringsgraden. Kontrollera så att batteriet sitter i enheten samt att det är uppladdat. Enheten startar inte Försök använda strömadaptern för att starta din enhet. Tryck ner och håll inne Strömknappen och Färglägesknappen i 3 sekunder för att starta. Bilden är mörk och förvrängd Inget visas efter att enheten ansluts till en TV Kan inte ladda Kontrollera så att läsmaterialet ligger plant. Försäkra dig om att kamerabelysningen är på. Försäkra dig om din TV är igång. Kontrollera att kabeln är korrekt ansluten till HDMI-utgången samt din TV. Kontrollera att du har aktiverat utmatningsläget HDMI. Försäkra dig om att strömadaptern är ansluten. batteriet Suddig bild Tryck ner och håll inne Frysknappen i 6 sekunder för att aktivera autofokus. 10

13 5. Säkerhetsföreskrifter För att hålla förstoringskameran i god kondition, läs noga igenom följande säkerhetsföreskrifter: Utsätt inte explorē 7 för överdriven värme eller direkt solljus för att undvika brandrisk. Undvik att enheten får kontakt med fukt, regn, vätska och kemikalier. Använd inte förstoringskameran nära otillräckligt avskärmad medicinsk utrustning. Använd endast explorē 7 vid temperaturer mellan 10 C och 40 C. Försök inte själv reparera eller öppna förstoringskameran då detta upphäver garantin. Kontakta din återförsäljare för att få service om utrustningen kräver det. Dra alltid ut strömadaptern innan du rengör systemet. Använd en mjuk fuktig tygbit för att rengöra utsidan. Använd inte rengöringsmedel eller slipmedel eftersom dessa kan skada din enhet. Använd endast en kompatibel strömadapter för att ladda enheten. 11

14 6. Tekniska specifikationer Förstoring: 2.3 X ~ 19 X Högkontrastlägen: 12 lägen (3 favoritfärglägen) Skärm: 7-tums ISP LCD-skräm Kamera: 5 Megapixlar med autofokus Kontinuerlig förstoring: Välj passande förstoringsgrad Arbetsavstånd: 6.8 cm ~ 600 cm Funktioner: Frys bild, växla färgläge, öka/minska förstoring Inställningar sparas vid avstängning Strömsparfunktioner: Enheten stänger automatiskt av när den inte har använts under 3 minuter Anslut till HDMI/Bildskärm Strömadapter: Inmatning: V Kontinuerlig användning: Maximalt 5 timmar Laddningstid: 4 ~ 5 timmar Total vikt: < 440 g Storlek: 195 mm * 139,5 mm * 25 mm 12
