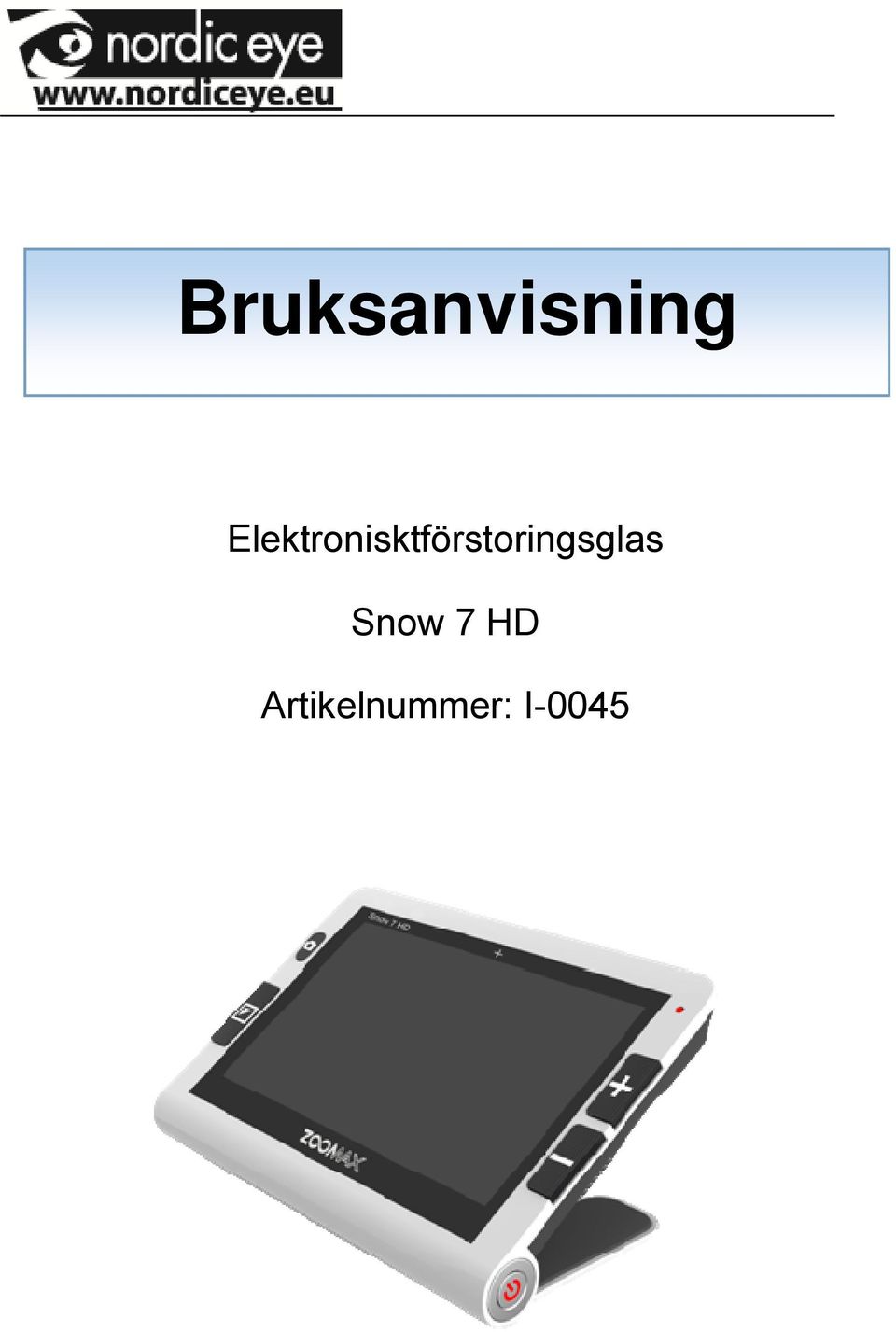

Bruksanvisning. Elektronisktförstoringsglas. Snow 7 HD. Artikelnummer: I-0045

Transkript

1 Bruksanvisning Elektronisktförstoringsglas Snow 7 HD Artikelnummer: I-0045

2 Produkten tillverkas av: ZOOMAX Technology, Inc. Qianyun Road Qingpu Area Shanghai China E-post: Produkten distribueras i Sverige av: Nordiceye AB Illervägen Växjö Telefon: E-post: info@nordiceye.eu Tack för ditt val av Snow 7 HD Snow 7 HD är ett ergonomiskt, kompakt och lättanvänt elektronisktförstoringsglas.

3 Innehåll 1 Funktioner 2 Laddning av batteri 3 Slå av/på 5 Zooma in och ut 6 Frys funktion 9 Skriv instruktion 10 Stäng av sätt på ljudet 10 Sätta på och stänga av LED belysning 11 Inställning av ljusstyrkan 12 Koppla Snow 7 HD till TV/monitor 13 Energisparfunktion 13 Minnesfunktion 13 Avstånd och nära knapp 14 Om du får problem 15 Säkerhet, underhåll och rengörning 16 Tekniska specifikationer 17

4 Innehåll Förpackningen innehåller följande: 1. Snow 7 HD 2. Fodral 3. Manual 4. HDMI kabel 5. Batteriladdare 6. Rengöringsduk 1

5 Funktioner Frys Färgläge 7-tums LCD skärm Batteriladdningsindikat Zooma In Zooma ut Ben På/av 2

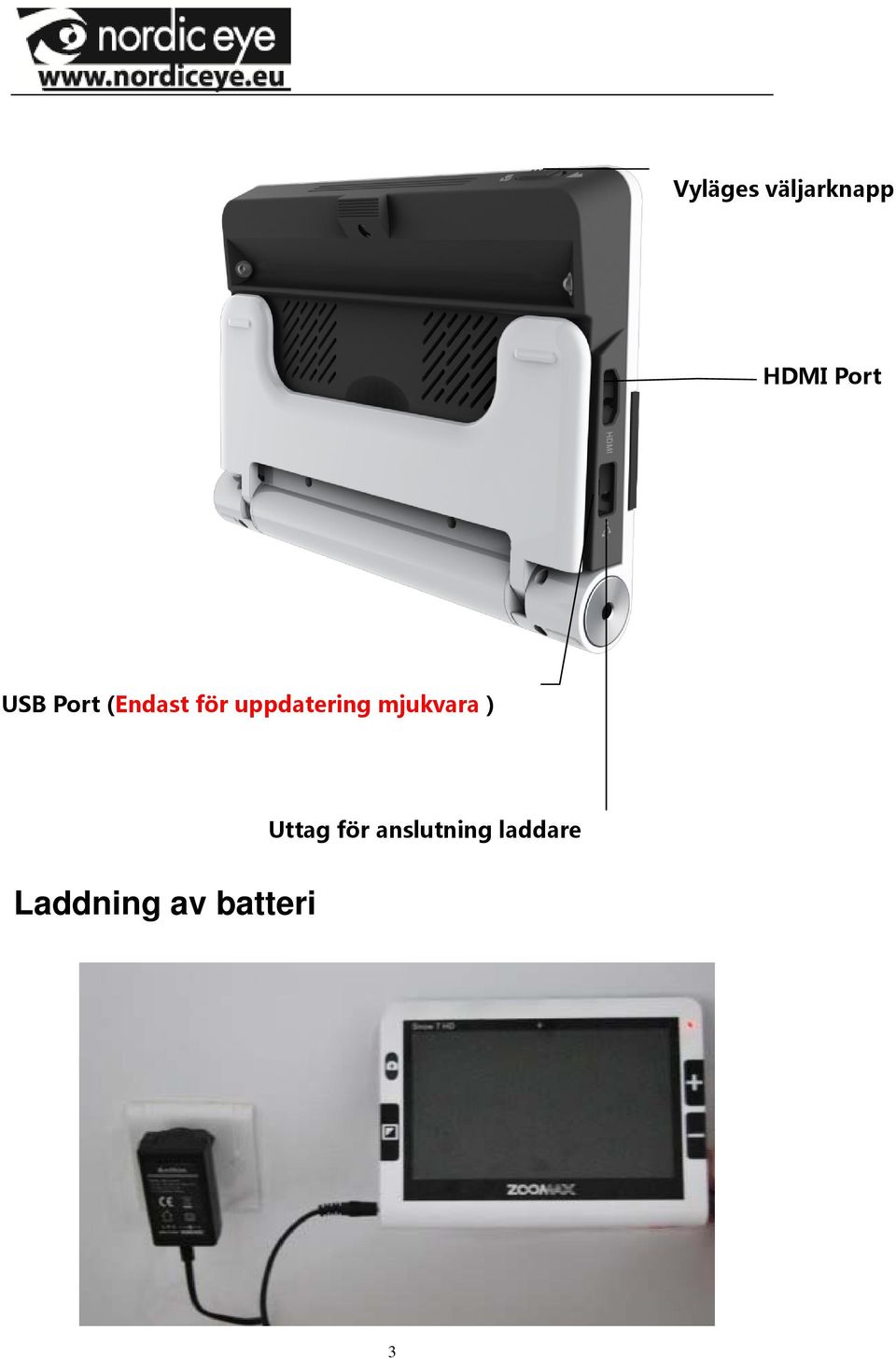

6 Vyläges väljarknapp HDMI Port USB Port (Endast för uppdatering mjukvara ) Uttag för anslutning laddare Laddning av batteri 3

7 Ladda batteriet fullt Innan du använder Snow 7 HD första gången. Koppla den medföljande laddaren till uttag för anslutning laddare på Snow 7 HD sätt den andra änden i strömuttaget i väggen. Batteriladdnings-indiaktorn lyser rött när laddning pågår. När batteriet är full laddat slutar laddningsindikatorn att lysa. Om batteri indikatorn på skärmen inte har några staplar och blinkar är batteri nivån låg och Snow 7 HD behöver laddas. Att ladda batteriet tar ca 4~5 timmar. En fullt laddad Snow 7 HD kan användas kontinuerligt I cirka 5 timmar. 4

8 När batteri nivån är låg, batteriet är tomt ikonen blinkar på botten på skärmen på vänster sida i intervall om 5 sekunder. Ladda då batteriet. Om batteriet är nästan tomt kommer BatteryLow!!! ikonen blinka i mitten av skärmen tills Snow 7 HD automatiskt stängs av. För att säkerställa en lång livstid på batteriet, ladda endast när batteriet är tomt ikonen dyker upp på skärmen. Slå På/Av På/Av 5

9 Tryck och håll På/av knappen I 2 sekunder för att starta Snow 7 HD. Tryck och håll På/av knappen I 2 sekunder för att stänga av Snow 7 HD. För att spara ström stängs Snow 7 HD av automatiskt efter tre minuter om ingen använder den. Zooma in och ut Zooma In Zooma Ut Tryck på + knappen för att zooma in, tryck på - för att zooma ut. 6

10 Om Du placerar Snow 7 HD horizontellt är förstoringsgraden mellan 2.2X ~ 16X. Färglägesval knapp Normalläge Tryck på färglägesvalknappen så kan du välja mellan följande 12 högkontrast färglägen: Full färg Grå skala Hög kontrast vit text på svart bakgrund Hög kontrast svart text på vit bakgrund Hög kontrast vit text på blå bakgrund Hög kontrast blå text på vit bakgrund Hög kontrast gul text på svart bakgrund 7

11 Hög kontrast svart text på gul bakgrund Hög kontrast blå text på gul bakgrund Hög kontrast gul text på blå bakgrund Hög kontrast grön text på svart bakgrund Hög kontrast svart text på grön bakgrund Favoritläge I vilket färgläge som helst (gäller inte fullfärg och grå skala), tryck på färglägesvalknappen i 2 sekunder. Efter ett pip, kommer du in i favorit lägen. Endast 3 färglägen går att välja full färg, din favorit kontrast färg och dess omvända färg förhållande (såsom vitt på blått och blått på vitt). För att komma ur favorit läget: tryck på färg lägesval knappen I 2 sekunder till du hör ett pip. 8

12 Frysfunktion Frys knapp Placera Snow 7 HD över det material du skall titta på. Tryck på frysknappen Ta Snow 7 HD närmare dig för att titta på bilden. Du kan ändra färg läge och /eller zooma in och ut på bilden. Tryck på frysknappen igen för att låsa upp bilden. 9

13 Instruktion för att skriva Ben Öppna benet. Skriv under benet Stäng av / sätt på ljudet Ljudet är av i default läge. För att sätta på ljudet tryck på - knappen I ungefär 5 sekunder tills ett pip hörs. 10

14 För att stänga av ljudet tryck på - knappen i 5 sekunder tills två pip hörs. Notera: När ljudet sätts på eller stängs av skall det göras vid lägsta förstoringsläge. Sätta på och stänga av LED belysning Färg vals knapp I default läge är belysningen på. För att stänga av LED belysningen, Tryck på färgvals knappen i 5 sekunder till två pip hörs separat. (ett pip först och sedan följer ytterliggare två pip efter några sekunder) 11

15 För att sätta på LED belysningen, Tryck på färgvals knappen I 5 sekunder till två pip hörs separat. (ett pip först och sedan följer ytterliggare två pip efter några sekunder) Inställning av ljusstyrka Tryck på frysknappen och Zooma in knappen samtidigt tills ljusstyrkainställnings ikonen dyker upp. Tryck sedan på + för att öka ljusstyrkan Tryck på för att minska ljusstyrkan. Tryck på färgvalsknappen för att bekräfta din valda inställning och gå ur menyn. Snow 7 HD går automatiskt ur menyn efter 5 sekunder om du inte trycker på några knappar. 12

16 Koppla Snow 7 HD till TV/monitor Sätt i HDMI kabel i Snow 7 HD och TV. Sedan kommer skärmen på Snow 7 HD att automatiskt att stängas av och gå över till HDMI output mode. Energisparfunktion I förstoringsläge stänger Snow 7 HD av automatiskt efter 3 minuter om inte någon använder den. Minnesfunktion När du stänger av Snow 7 HD, så sparas de senaste inställningarna automatiskt. (Färgläge, förstoringsgrad, ljud vid knapptryckningar, ljusstyrka, 13

17 favorit lägen). Så dina inställningar finns kvar när du slår på enheten igen. Avstånds- och Näraknapp Avstånd och nära Bild 2 Dra knappen åt vänster för att se på avstånd. Och tillbaka till höger igen för att se nära. Vänd Snow 7 HD upp och ner för att se på avstånd mer komfortabelt. (se bild 2) 14

18 Om Du får problem Problem Svart skärm Enheten vill inte starta Bilden på enheten är mörk eller suddig Batteriladdaren är inkopplad men börjar inte ladda. Smuts och blemmor på skärmen Texten är för liten för att kunna läsas Texten är för stor för att kunna läsas Snow 7 HD är kopplad till TV men ingen bild dyker upp på skärmen Lösning säkerställa att Snow 7 HD är på Ladda batteriet Ladda batteriet Säkerställ att enheten ligger rakt på det studerade objektet Kontrollera att uttaget har ström samt att laddaren sitter ordentligt i uttaget. Rengör kameran linsen och skärmen med en mjuktrasa (Vid hard smuts mycket lätt fuktad trsa och ev. lite diskmedel) Justera förstoringsgraden uppåt Koppla Snow 7 HD till TV med medföljande kabel Justera förstoringgraden nedåt Lyft/flytta Snow 7 HD en liten bit från materialet Du tittar på Säkerställ att TV:n är på Säkerställ att kabeln är riktigt inkopplad I TV: 15

19 Skärmen är frusen eller annat problem har uppstått som inte nämns i denna manual Tryck samtidigt på färgvals knappen och av/på knappen för att stänga av systemet. Starta sedan systemet som vanligt. Säkerhet, underhåll och rengörning För att hålla din Snow 7 HD I bra skick, läs igenom nedan instruktioner noggrant: Använd inte systemet I extrem värme eller I direkt solljus. Håll systemet borta från fuktiga miljöer, regn, vätskor och kemikalier. Använd alltid systemet i miljöer med temperaturer mellan 10 C and 40 C Försök inte att reparera ditt system. Om nödvändigt kontakta din leverantör för service av systemet. Koppla alltid ur systemet från laddning innan du rengör det. Använd endast en mjuk trasa för rengörning. Vid hård smuts använd mycket lätt fuktad och lite diskmedel. Använd aldrig alkoholbaserade rengöringsmedel eller andra 16

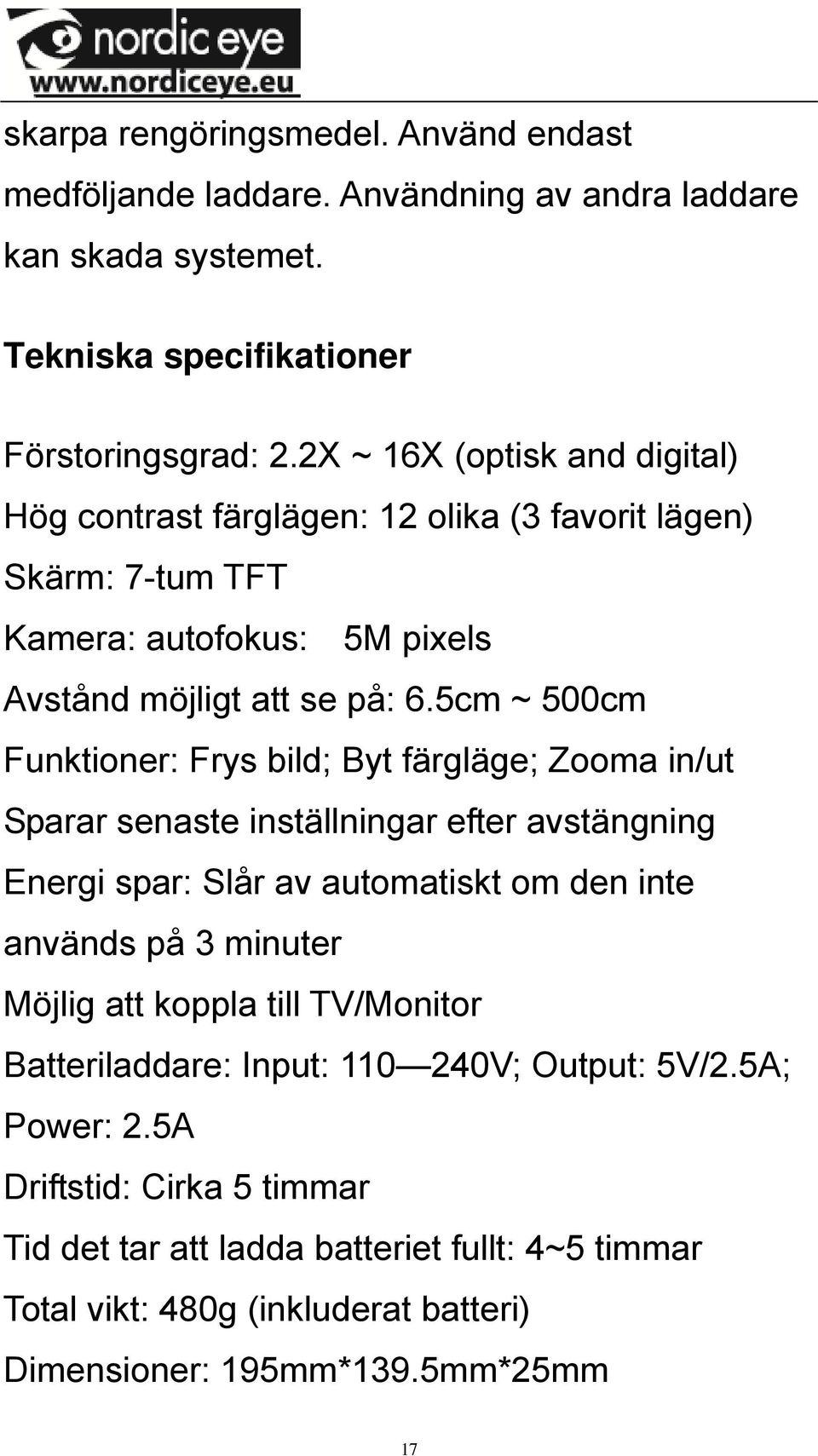

20 skarpa rengöringsmedel. Använd endast medföljande laddare. Användning av andra laddare kan skada systemet. Tekniska specifikationer Förstoringsgrad: 2.2X ~ 16X (optisk and digital) Hög contrast färglägen: 12 olika (3 favorit lägen) Skärm: 7-tum TFT Kamera: autofokus: 5M pixels Avstånd möjligt att se på: 6.5cm ~ 500cm Funktioner: Frys bild; Byt färgläge; Zooma in/ut Sparar senaste inställningar efter avstängning Energi spar: Slår av automatiskt om den inte används på 3 minuter Möjlig att koppla till TV/Monitor Batteriladdare: Input: V; Output: 5V/2.5A; Power: 2.5A Driftstid: Cirka 5 timmar Tid det tar att ladda batteriet fullt: 4~5 timmar Total vikt: 480g (inkluderat batteri) Dimensioner: 195mm*139.5mm*25mm 17
