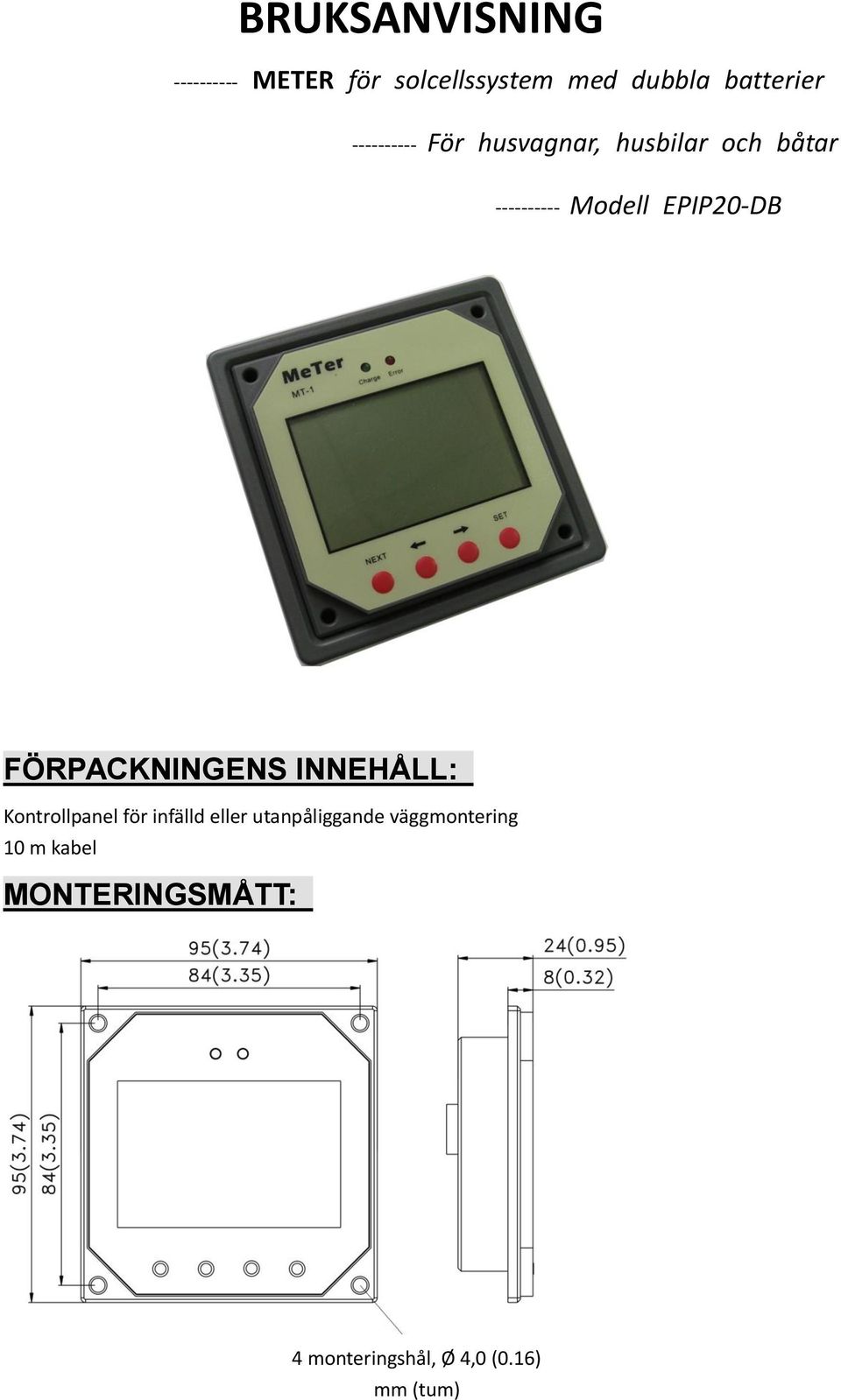

1 BRUKSANVISNING METER för solcellssystem med dubbla batterier För husvagnar, husbilar och båtar Modell EPIP20-DB FÖRPACKNINGENS INNEHÅLL: Kontrollpanel för infälld eller utanpåliggande väggmontering 10 m kabel MONTERINGSMÅTT: 4 monteringshål, Ø 4,0 (0.16) mm (tum)

2 DISPLAY-SYMBOLER: Batteri Solcell Batteri- temperatur Inomhus- temperatur Enhet Programmering Felindikator Rotation Bakgrunds- belysning Självtest Lysdioder ovanför displayen 1. CHARGE (grön): Tänd diod indikerar laddning 2. ERROR (röd): Tänd diod indikerar felfunktion AVLÄSNING AV DATA: Knappar, från vänster till höger: K1-K4, eller, Left, Right, Set. Information visas på displayen i fyra grupper i följande ordning: Solcellspanel, batteri 1, batteri 2, övriga data. Använd K2 eller K3 för att stega fram data inom samma grupp. Symbolen indikerar repetition inom en grupp. K1 används för att skifta till nästa grupp av data, enligt nednstående: Solcellspanel Batteri 1 Batteri 2 Temperatur & tid Data setting instructions: on reading display, press K4 for setting and next data, then save it. K1

3 Använd K1 för att stega fram utan att spara ändringar. Använd K4 för att spara ändringar. Använd K2 och K3 för att ändra funktion enligt nedanstående: K4 för programmering Temperaturenhet ( C / F) Bakgrundsbelysning, timer (förvalt värde: 30 sek) Bakgrundsbelysning, ljusstyrka (förvalt värde: FuLL) Automatisk repetition av data (förvalt värde: Auto) Tidsinställning, timmar (0-23; ändra med K2 / K3) Tidsinställning, minuter (0-59; ändra med K2 / K3) Avsluta 1. Temperaturenhet: deg. Celsius ( ) deg.f Fahrenheit (F) 2. Bakgrundsbelysning: Vid normal användning kommer bakgrundsbelysningen att tändas så snart någon av knapparna trycks in, under förutsättning att kontrollpanelen är inkopplad. Bakgrundsbelysningen kan ställas in enligt nedanstående: OFF: Bakgrundsbelysningen konstant släckt On: Bakgrundsbelysningen konstant tänd B: 30 Bakgrundsbelysningen tänd i 30 sek B: 20 Bakgrundsbelysningen tänd i 20 sek B: 10 Bakgrundsbelysningen tänd i 10 sek B: 05 Bakgrundsbelysningen tänd i 5 sek OBS: Tiden räknas från senaste knapptryckningen. Ljusstyrkan kan ställas in I 2 lägen: FuLL: Stark HALF: Svag

4 3. Datarepetition. Automatisk eller manuell enligt nedanstående: Auto: Data inom gruppen kommer att skifta var 3:e sekund. Använd K1 för att skifta grupp; använd K2 / K3 för att stega bakåt / framåt inom gruppen. OFF: Data inom gruppen kommer ej att skifta förrän någon av knapparna K1-K3 trycks in. 4. Tidsinställning (timmar, minuter): Ändra med K2 / K3; spara med K4. Självtest: Genom att när som helst samtidigt trycka in K3+K4, startar en självtest som automatiskt kommer att visa aktuella data, så som visas i fig. 4. Om displayen visar no, betyder detta att panelen ej är korrekt inkopplad. (Med korrekt inkoppling, kommer data att visas.) Om ingen batteritemperatursensor är ansluten kommer en termometer samt texten no att visas; vid korrekt inkoppling kommer batteritemperaturen att visas. Texten OPEn betyder antingen att inte något batteri är anslutet, eller att spänningen är för hög. Korrekt information kommer att visas vid korrekt anslutning. K3+K4 Självtest Fig. 4 Displayen skiftar 2 gånger per sekund Självtest avslutad Nollställning: Genom att när som helst samtidigt trycka in K1+K2,kommer lagrad information (max- och min-värde, Ah) att nollställas. ÖVRIG INFORMATION: Tekniska data: Nominell spänning: 12 V; min-spänning (rekommenderad): 8,0 V Stark bakgrundsbelysning: < 23 ma, Svag bakgrundsbelysning: < 20 ma Belysning / LED-indikering från: < 17 ma Arbetstemperatur: Displayens arbetstemperatur: Luftfuktighet: % Anslutningskabel: RJ45 (8-ledare), 10 meter

5 Felindikatorn tänds vid nedanstående tillfällen. Kontrollera, och åtgärda vid behov. Indikatorn kommer att släckas när felet är åtgärdat. 1. Om något batteri ej är anslutet, vid avbrott eller vid överspänning 2. Om batteritemperatursensorn ej är ansluten 3. Överladdning 4. Kortslutning i solcellspanelen Telekommunikationsport: Vid felaktig anslutning kommer displayen att visa fyra streck ( _ ), och det hjälper ej att trycka på någon av knapparna. Displayen kommer att visa rätt värde när kabeln är korrekt ansluten. OBS: Visade data baseras på information via anslutningskabeln. För lång kabel kan ge felaktig information. Även interferens från annan elektronik kan leda till felaktiga data. Data uppdateras var 20:e sekund. Batterinivåindikator: Varje streck motsvarar 20 procent av batterikapaciteten. Blinkande streck indikerar ett mellanvärde blinkande 1:a streck = 1-19 % kapacitet, blinkande 2:a streck = % o.s.v. OBS: Indikeringen baseras på batterispänningen, med utgångspunkt från att full laddningsspänning motsvarar 100 % kapacitet och hel urladdning motsvarar 0 % kapacitet. Batterikapacitet, Ah: Antalet amperetimmar (Ah) är produkten av laddströmmen och tiden. (1 A under 1 timme ger 1 Ah.) Ju lägre laddströmmen är, desto mindre exakt är värdet. Min. laddström för indikering är 1 A. (all rights reserved )
