1 1. utgåvan, S TrendCon Instruktionsbok

2 INNEHÅLLSFÖRTECKNING AVSNITT Sida ÖVERSIKT FUNKTIER.. 1 VARNING:S TEXT.. 1 ANVISNINGAR ALLMÄNT.. 2 INDIKERINGAR ALLMÄNT.. 2 FELSIGNALER.. 2 SYSTEM ÖVERSIKT.. 3 MTERING OCH ANSLUTNING.. 3 UNDERHÅLL OCH SKÖTSEL.. 4 FÖRSÄKRING MOT OLYCKOR OCH DEFEKTER.. 4 GARANTI OCH ANSVAR.. 4 FELSÖKNING.. 5 NOTERINGAR.. 6

. 2 SYSTEM ÖVERSIKT.. 3 MTERING OCH ANSLUTNING.. 3 UNDERHÅLL OCH SKÖTSEL.

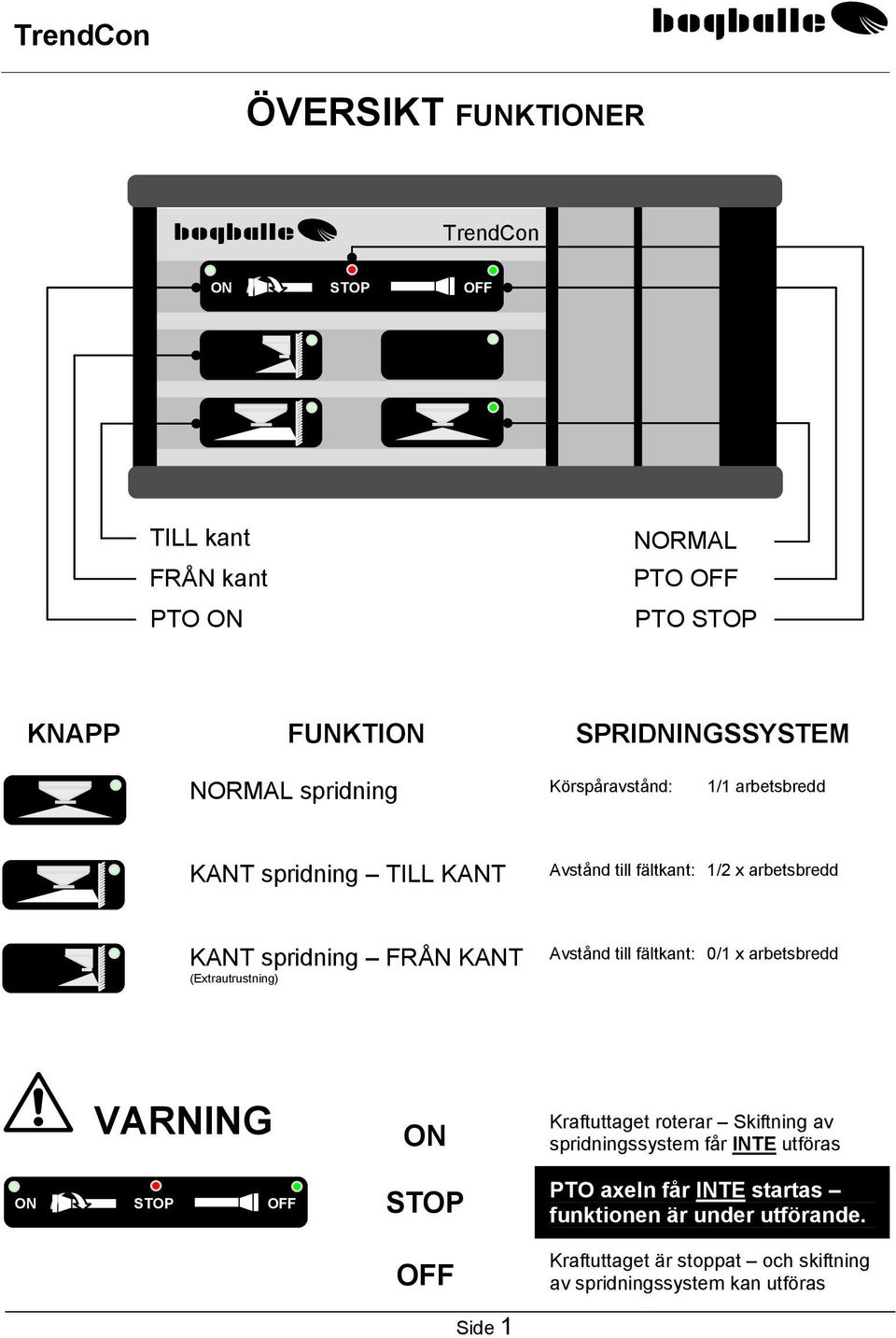

3 ÖVERSIKT FUNKTIER TrendCon TILL kant FRÅN kant PTO NORMAL PTO PTO KNAPP FUNKTI SPRIDNINGSSYSTEM NORMAL spridning Körspåravstånd: 1/1 arbetsbredd KANT spridning TILL KANT Avstånd till fältkant: 1/2 x arbetsbredd KANT spridning FRÅN KANT (Extrautrustning) Avstånd till fältkant: 0/1 x arbetsbredd VARNING Kraftuttaget roterar Skiftning av spridningssystem får INTE utföras PTO axeln får INTE startas funktionen är under utförande. Kraftuttaget är stoppat och skiftning av spridningssystem kan utföras Side 1

(Extrautrustning) Avstånd till fältkant: 0/1 x arbetsbredd VARNING Kraftuttaget roterar Skiftning av spridningssystem får INTE

4 ANVISNINGAR ALLMÄNT TrendCon systemet skapar ett lättanvänt och effektivt manövreringssystem för de olika spridningssystemen, så som Normal, Till kant och Från kant spridning. Kommunikationen mellan användaren och TrendCon säkerställs genom en akustisk BIP signal, samt en grön och en röd lysdiod. Stängs TrendCon av i KANT spridningsposition kommer TrendCon vid återuppstart att automatiskt ställa systemet i NORMAL spridningsposition. Man bör regelbundet kontrollera att PTO dioden lyser, när PTO axeln roterar. Är så inte fallet får systemet användas först när felet är åtgärdat. Spridarens instruktionsbok skall alltid följas vad gäller inställning och justering av spridaren. INDIKERINGAR ALLMÄNT Kontinuerligt aktiv lysdiod Funktion aktiverad Ställmotor är i position för Normal resp. Kant PTO status resp. Blinkande lysdiod Varning Kontinuerlig ljudsignal Bippande ljudsignal Funktion under utförande Ställmotor i rörelse (15 sekunder) PTO- axeln får INTE startas upp Varning för felmanövrering PTO roterar funktionen är inte möjlig Funktion under utförande Ställmotor aktiverad men inte i position PTO- axeln får INTE startas upp FELSIGNALER Blinkande PTO lysdioder (//) Varning! PTO sensorn defekt eller finns ej o System skiftning är inte möjligt Kopplingsstycket mellan TrendCon och spridaren är inte anslutet. o System skiftning är inte möjligt Side 2

Stängs TrendCon av i KANT spridningsposition kommer TrendCon vid återuppstart att automatiskt ställa systemet i NORMAL spridningsposition.

5 SYSTEM ÖVERSIKT 1 TrendCon 3 Pos TrendCon dator Försörjningskabel ± 12V Del / komponent TrendCon kabel till spridardel m/ 9 polig honkontakt Samlingsbox /: Ställmotor(er) och PTO sensor m/ 9 polig hankontakt Trend Ställmotor 6 PTO sensor m/ magnet Ställmotor Skift: Blå - Ställmotor Skift: Brun + ± 12 V 2 4 Ställmotor Dubbelskift: Brun + Ställmotor Dubbelskift: Blå - PTO: Brun + PTO: Blå MTERING OCH ANSLUTNING TrendCon datorn monteras i förarhytten på ett sådant sätt att dator och anslutningskontakt INTE utsätts för vatten och fukt. TrendCon sätts fast på ett sådant sätt att datorn inte vibrerar som följd av resonans under körning i fält eller vid tomgångskörning. FÖRSÖRJNINGSSPÄNNING RÖD ansluts till (+)12V Belastas med 6 Amp. SVART ansluts till (-) JORD Dessa kablar får under inga omständigheter växlas. Försörjningskabeln ansluts först sedan alla övriga monteringar och anslutningar har utförts. KTROLLERA Att PTO sensorn är korrekt monterad och att kraftuttagets rotation ger korrekt signal. Medlevererad MTERINGSANVISNING för diverse spridarkomponenter skall följas. (Inte valda delar av instruktionsboken). Side 3

Brun + PTO: Blå - 5 6 MTERING OCH ANSLUTNING TrendCon datorn monteras i förarhytten på ett sådant sätt att dator och anslutningskontakt INTE utsätts för vatten och fukt.

6 UNDERHÅLL OCH SKÖTSEL TrendCon datorn skall förvaras torrt och får inte direkt tvättas av med vatten. Datorn torkas av med en lätt fuktad trasa. Datorn får inte förvaras liggande löst i spridaren Elanslutningarna skall hållas rena och fria från korrosion o Elkontakterna skall skyddas och behandlas med kontaktspray. Trend ställmotorn får inte tvättas av genom spolning med högtryckstvätt och alla elektriska detaljer skall skyddas. Efter rengöring smörjs alla rörliga delar in med ett tunt lager ren olja. o Ställ aldrig undan spridaren för förvaring utan att första smörja de rörliga delarna. FÖRSÄKRING MOT OLYCKOR OCH DEFEKTER Försök aldrig att med händer / föremål bromsa upp elektriskt styrda komponenter / ställmotor eller komponenter som är kopplade till dessa. Bryt alltid spänningsförsörjningen under montering, rengöring eller reparation PA ALLTID PTO VID BYTE AV ROTATISRIKTNING! STARTA ALLTID PTO LÅNGSAMT / FÖRSIKTIGT! GARANTI OCH ANSVAR TrendCon omfattas av de reklamationsbestämmelser som gäller inom EU. Reparationer utföres utan kostnad, inom 12 månader från dokumenterad inköpsdatum under följande förutsättningar. Att den uppstådda defekten kan hänföras till konstruktions- eller materialfel. (Normalt slitage, bristande underhåll eller felaktig användning kan inte hänföras till detta). Att felorsaken inte kan hänföras till felkopplingar, felmontering eller inträngande vatten / fukt. Att reparationen inte försökt utföras av personer som inte har teknisk kännedom om utrustningen. Tillverkar- och återförsäljarled kan inte göras ansvariga för person- eller skador på gröda, samt eventuella följdskador vid användande av utrustningen. Side 4

Trend ställmotorn får inte tvättas av genom spolning med högtryckstvätt och alla elektriska detaljer skall skyddas. Efter rengöring smörjs alla rörliga delar in med ett tunt lager ren olja.

7 TEST OCH FELSÖKNING FEL Lysdiod PTO är inte tänd när PTO roterar (PTO givare = Reed givare) KOLLA Att PTO givaren har korrekt avstånd till magneten. o Ca mm. Försök ändra avståndet tills signal erhålles Att PTO givaren är korrekt ansluten i samlingsboxen o Brun ledning till klämma 5 o Blå ledning till klämma 6 Att PTO givaren är intakt o PTO givaren demonteras från spridaren. Givaren påverkas med en magnet varpå PTO dioden skall tändas inom 10 sekunder. o PTO givaren demonteras från spridare och samlingsbox. Resistansen mellan Blå och Brun ledning skall vara ca. 10 KΩ ±10%. Vid påverkan med magnet skall resistansen vara ca. 215 Ω ±10% Att PTO givarens ingång i TrendCon är intakt o PTO givaren kopplas bort i samlingsboxen. Med påslagen TrendCon skall lysdioderna PTO, PTO och PTO blinka samtidigt. FEL Trend ställmotorn rör sig inte (LINAK LA 12, std.) KOLLA Att det inte uppstått en fysisk blockering eller klämning o Ställmotorns ena ände demonteras och det mekaniska systemet skall därefter lätt kunna röras. Att ställmotorn är korrekt ansluten i samlingsboxen o Brun ledning till klämma 1 (Skift ställmotor) o Blå ledning till klämma 2 (Skifte ställmotor) o Brun ledning till klämma 3 (Dubbelskift ställmotor) o Blå ledning till klämma 4 (Dubbelskift ställmotor) Att ställmotorn kan röra sig vid direkt anslutning till ±12V strömförsörjning o Brun kabel till + och Blå kabel till - : Ställmotorn rör sig ut o Brun kabel till - och Blå kabel till + : ställmotorn rör sig in Att PTO givaren är intakt o Se PTO givartest FEL Tastaturen kvitterar inte vid påverkan KOLLA Att knappen skickar en elektrisk signal o Man trycker på den funktion som redan är aktiv (Exempelvis Normalspridning). Man skall nu kunna höra ett kortvarigt Klick från TrendCon elektroniken. Side 5

demonteras från spridaren. Givaren påverkas med en magnet varpå PTO dioden skall tändas inom 10 sekunder. o PTO givaren demonteras från spridare och samlingsbox.

8 NOTERINGAR: Side 6
