Hastighet/Areal/Avstånd

Transkript

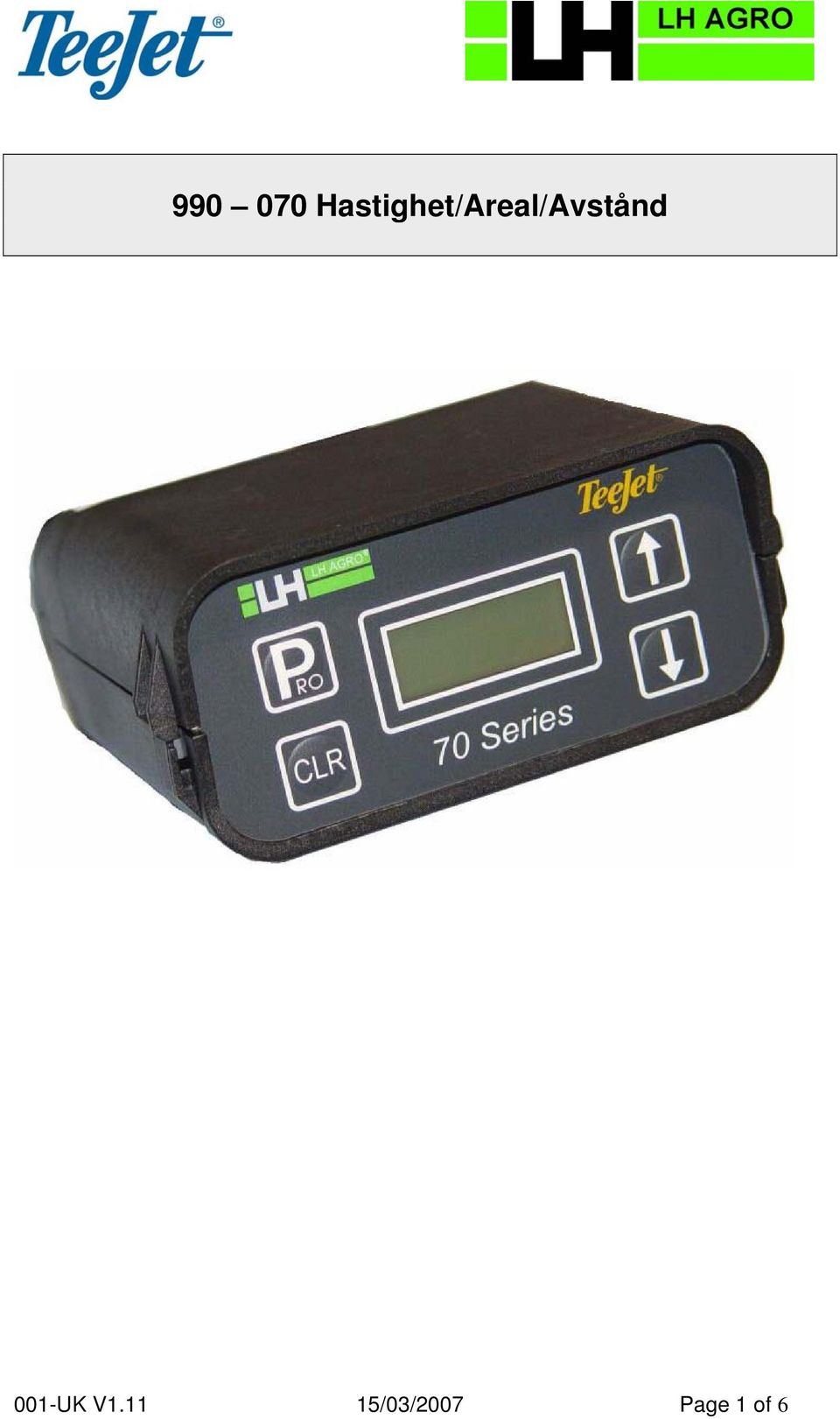

1 Hastighet/Areal/Avstånd 001-UK V /03/2007 Page 1 of 6

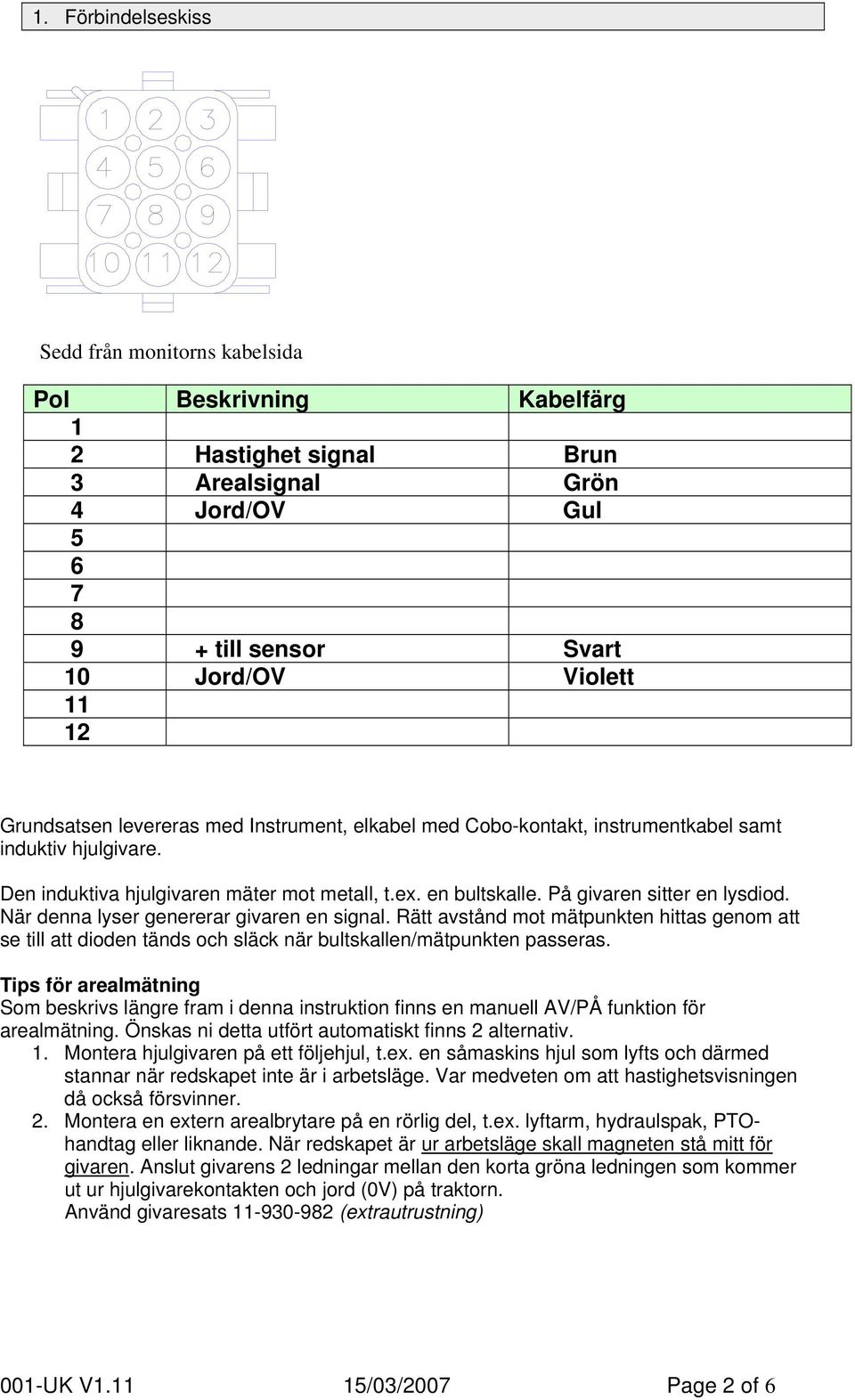

2 1. Förbindelseskiss Sedd från monitorns kabelsida Pol Beskrivning Kabelfärg 1 2 Hastighet signal Brun 3 Arealsignal Grön 4 Jord/OV Gul till sensor Svart 10 Jord/OV Violett Grundsatsen levereras med Instrument, elkabel med Cobo-kontakt, instrumentkabel samt induktiv hjulgivare. Den induktiva hjulgivaren mäter mot metall, t.ex. en bultskalle. På givaren sitter en lysdiod. När denna lyser genererar givaren en signal. Rätt avstånd mot mätpunkten hittas genom att se till att dioden tänds och släck när bultskallen/mätpunkten passeras. Tips för arealmätning Som beskrivs längre fram i denna instruktion finns en manuell AV/PÅ funktion för arealmätning. Önskas ni detta utfört automatiskt finns 2 alternativ. 1. Montera hjulgivaren på ett följehjul, t.ex. en såmaskins hjul som lyfts och därmed stannar när redskapet inte är i arbetsläge. Var medveten om att hastighetsvisningen då också försvinner. 2. Montera en extern arealbrytare på en rörlig del, t.ex. lyftarm, hydraulspak, PTOhandtag eller liknande. När redskapet är ur arbetsläge skall magneten stå mitt för givaren. Anslut givarens 2 ledningar mellan den korta gröna ledningen som kommer ut ur hjulgivarekontakten och jord (0V) på traktorn. Använd givaresats (extrautrustning) 001-UK V /03/2007 Page 2 of 6

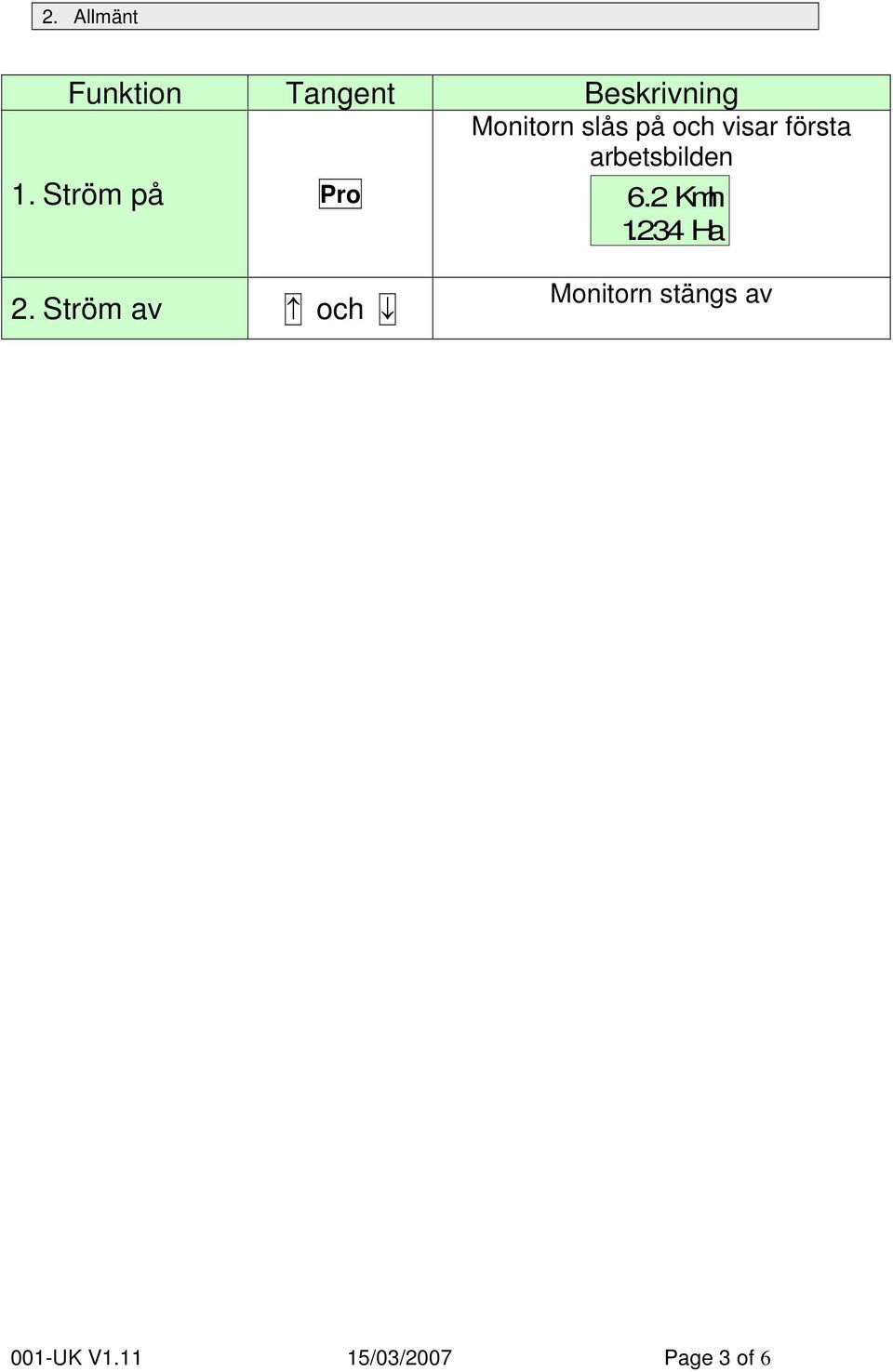

3 2. Allmänt Funktion Tangent Beskrivning 1. Ström på Pro Monitorn slås på och visar första arbetsbilden Ha 2. Ström av och Monitorn stängs av 001-UK V /03/2007 Page 3 of 6

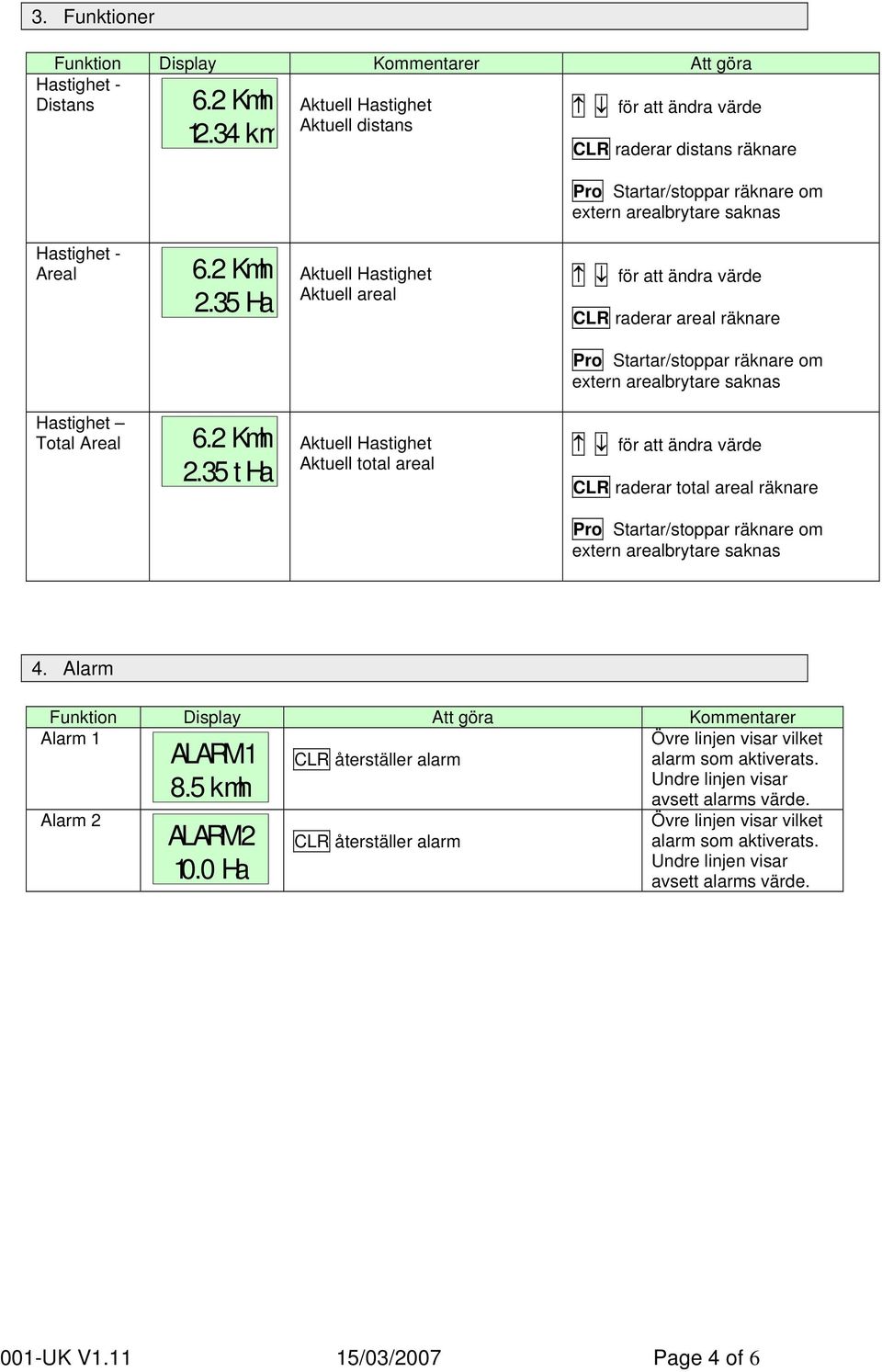

4 3. Funktioner Funktion Display Kommentarer Att göra Hastighet - Distans km Aktuell Hastighet Aktuell distans för att ändra värde CLR raderar distans räknare Pro Startar/stoppar räknare om extern arealbrytare saknas Hastighet - Areal 2.35 Ha Aktuell Hastighet Aktuell areal för att ändra värde CLR raderar areal räknare Pro Startar/stoppar räknare om extern arealbrytare saknas Hastighet Total Areal 2.35 tha Aktuell Hastighet Aktuell total areal för att ändra värde CLR raderar total areal räknare Pro Startar/stoppar räknare om extern arealbrytare saknas 4. Alarm Funktion Display Att göra Kommentarer Alarm 1 Övre linjen visar vilket ALARM1 CLR återställer alarm alarm som aktiverats. Undre linjen visar 8.5 kmh avsett alarms värde. Alarm 2 Övre linjen visar vilket ALARM2 CLR återställer alarm alarm som aktiverats. Undre linjen visar 10.0 Ha avsett alarms värde. 001-UK V /03/2007 Page 4 of 6

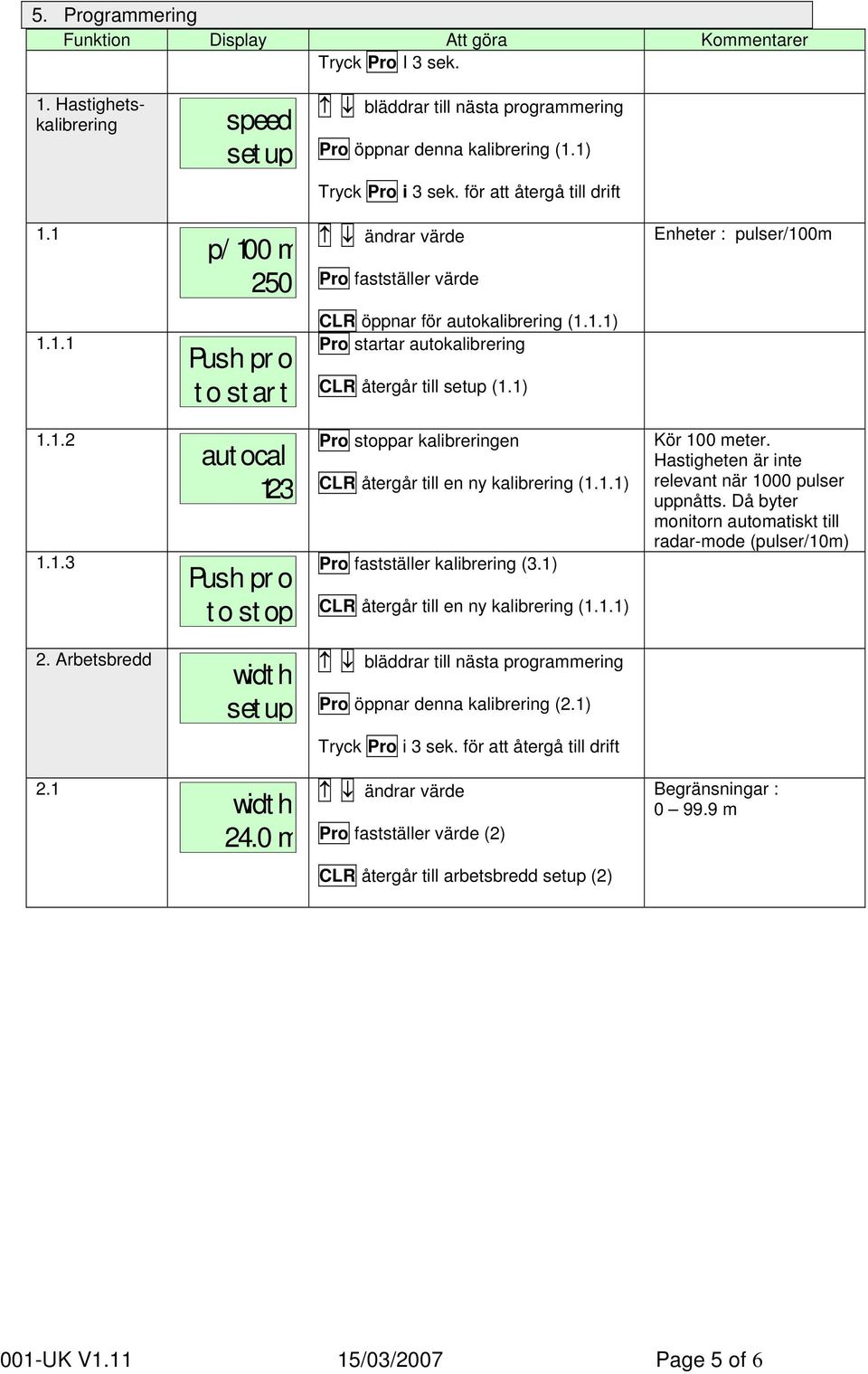

5 5. Programmering Funktion Display Att göra Kommentarer Tryck Pro I 3 sek. 1. Hastighetskalibrering speed Pro öppnar denna kalibrering (1.1) 1.1 p/ 100 m 250 Pro fastställer värde Enheter : pulser/100m Push pr o to start CLR öppnar för autokalibrering (1.1.1) Pro startar autokalibrering CLR återgår till setup (1.1) aut ocal 123 Push pr o to stop Pro stoppar kalibreringen CLR återgår till en ny kalibrering (1.1.1) Pro fastställer kalibrering (3.1) CLR återgår till en ny kalibrering (1.1.1) Kör 100 meter. Hastigheten är inte relevant när 1000 pulser uppnåtts. Då byter monitorn automatiskt till radar-mode (pulser/10m) 2. Arbetsbredd widt h Pro öppnar denna kalibrering (2.1) 2.1 widt h 24.0 m Pro fastställer värde (2) Begränsningar : m CLR återgår till arbetsbredd setup (2) 001-UK V /03/2007 Page 5 of 6

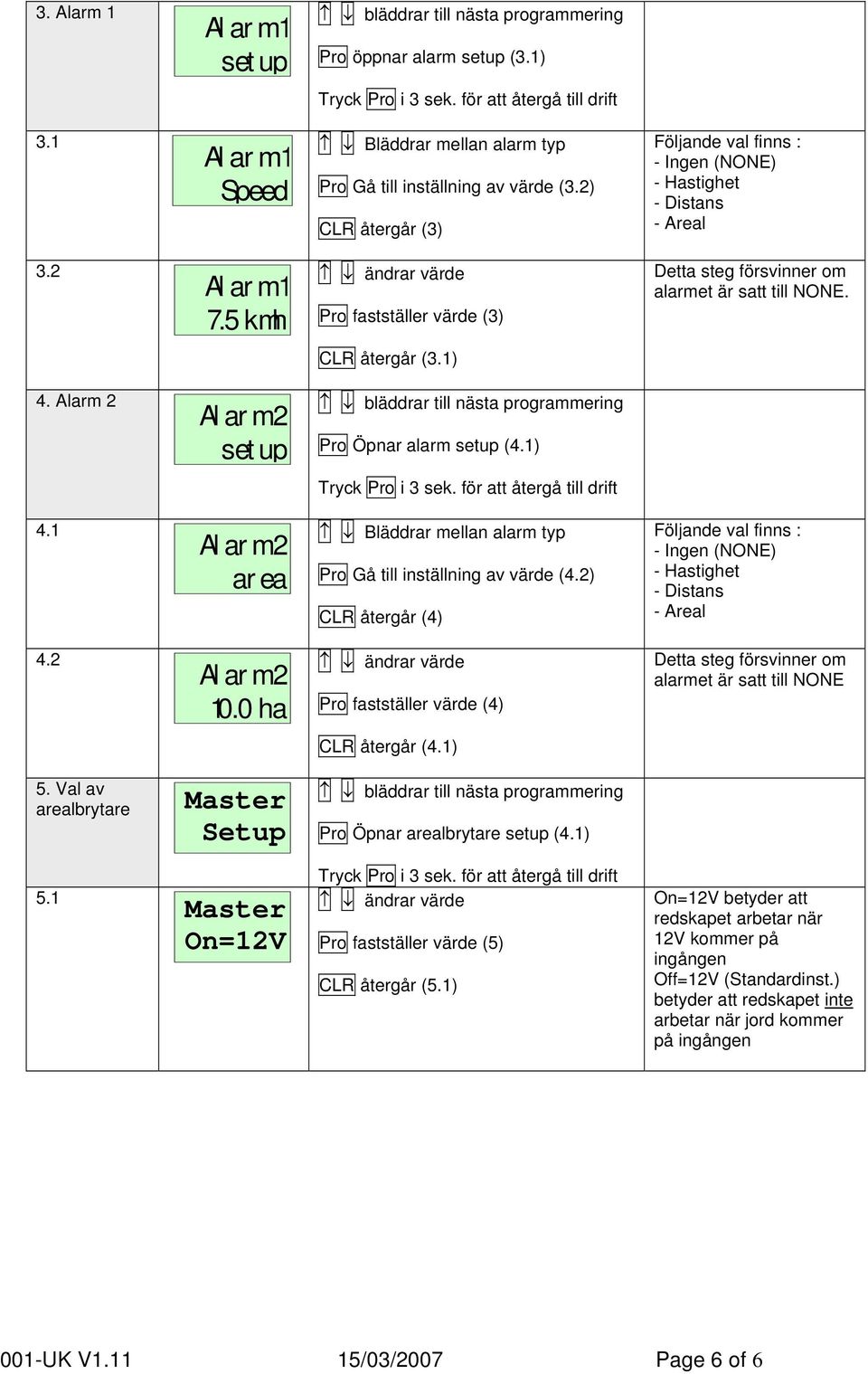

6 3. Alarm 1 Al ar m1 Pro öppnar alarm setup (3.1) 3.1 Al ar m1 Speed Bläddrar mellan alarm typ Pro Gå till inställning av värde (3.2) CLR återgår (3) Följande val finns : - Ingen (NONE) - Hastighet - Distans - Areal 3.2 Alarm1 7.5 kmh Pro fastställer värde (3) Detta steg försvinner om alarmet är satt till NONE. CLR återgår (3.1) 4. Alarm 2 Al ar m2 Pro Öpnar alarm setup (4.1) 4.1 Al ar m2 ar ea Bläddrar mellan alarm typ Pro Gå till inställning av värde (4.2) CLR återgår (4) Följande val finns : - Ingen (NONE) - Hastighet - Distans - Areal 4.2 Al ar m ha Pro fastställer värde (4) Detta steg försvinner om alarmet är satt till NONE CLR återgår (4.1) 5. Val av arealbrytare Master Setup Pro Öpnar arealbrytare setup (4.1) 5.1 Master On=12V Pro fastställer värde (5) CLR återgår (5.1) On=12V betyder att redskapet arbetar när 12V kommer på ingången Off=12V (Standardinst.) betyder att redskapet inte arbetar när jord kommer på ingången 001-UK V /03/2007 Page 6 of 6
