Säng-/Dörrvakt PIR-2003 Bruksanvisning

Transkript

1 Säng-/Dörrvakt PIR-2003 Bruksanvisning 1 Beskrivning PIR-2003 är en kombinerad sängvakt och dörrvakt. Man kan välja om man vill bevaka sängen eller om det räcker att bevaka dörren för att ge brukaren största möjliga frihet i sitt boende. PIR-2003 kan användas till samtliga mottagare från KNOP REHATEK då den kan sända både 12bit och PowerCode. PIR-2003 Har även en reläutgång för inkoppling på befintligt larmsystem. Lins Detekteringsindikator Display Magnetbrytare (under kapsling) En på var sida Lysdioder Reläutgång Tangenter Fot

2 2 Innehåll 1 BESKRIVNING INNEHÅLL MONTERING / PLACERING VID SÄNG SOM SÄNGVAKT PÅ DÖRR SOM DÖRRVAKT AVKÄNNINGSOMRÅDE (SÄNGVAKTSLÄGE) RELÄUTGÅNG, ATT ANSLUTA PIR-2003 TILL ETT BEFINTLIGT TRÅDBUNDET LARMSYSTEM ANVÄNDNING STARTA OCH STÄNGA AV PIR ATT ANVÄNDA PIR-2003 SOM SÄNGVAKT ATT ANVÄNDA PIR-2003 SOM DÖRRVAKT ATT VÄXLA MELLAN SÄNGVAKT/DÖRRVAKT TILLFÄLLIG URKOPPLING, (BYPASS) BATTERIVARNING INSTÄLLNINGAR PROGRAMMERINGSMENYN STANDARDINSTÄLLNINGAR BIT UNDERHÅLL OCH SÄKERHET BYTA BATTERIER FEL EFTER BATTERIBYTE RENGÖRING TESTNING ÖVRIGT TEKNISKA DATA... 6 PIR-2003 Bruksanvisning Sid 2

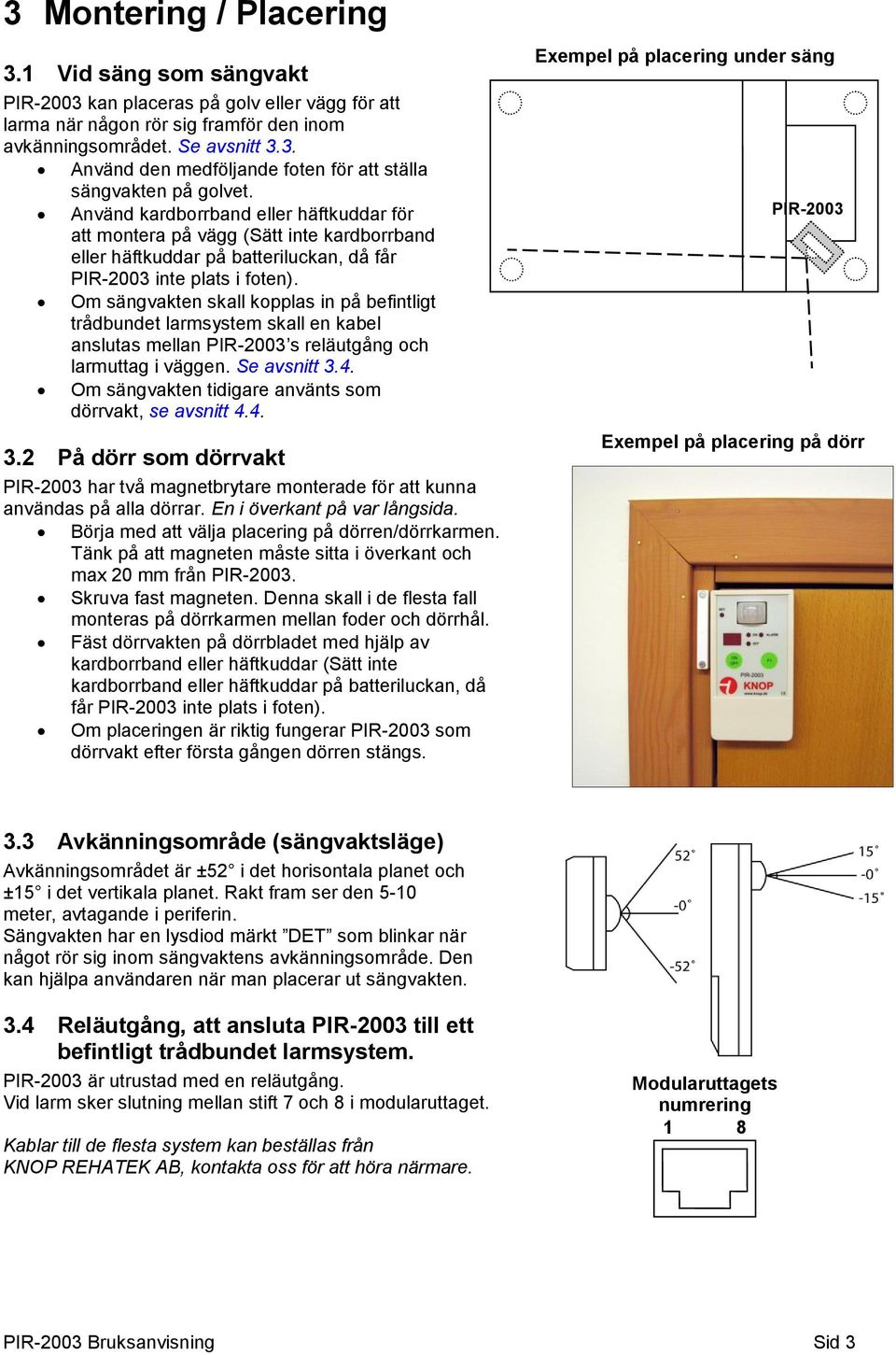

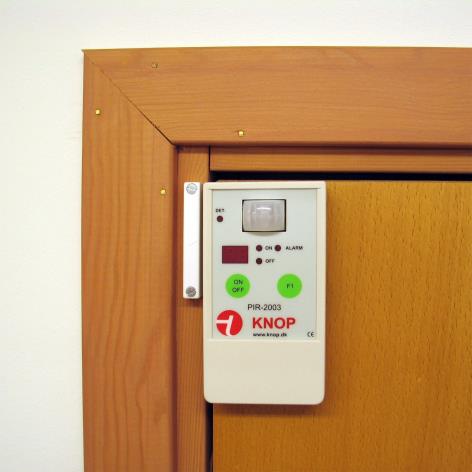

3 3 Montering / Placering 3.1 Vid säng som sängvakt PIR-2003 kan placeras på golv eller vägg för att larma när någon rör sig framför den inom avkänningsområdet. Se avsnitt 3.3. Använd den medföljande foten för att ställa sängvakten på golvet. Använd kardborrband eller häftkuddar för att montera på vägg (Sätt inte kardborrband eller häftkuddar på batteriluckan, då får PIR-2003 inte plats i foten). Om sängvakten skall kopplas in på befintligt trådbundet larmsystem skall en kabel anslutas mellan PIR-2003 s reläutgång och larmuttag i väggen. Se avsnitt 3.4. Om sängvakten tidigare använts som dörrvakt, se avsnitt På dörr som dörrvakt PIR-2003 har två magnetbrytare monterade för att kunna användas på alla dörrar. En i överkant på var långsida. Börja med att välja placering på dörren/dörrkarmen. Tänk på att magneten måste sitta i överkant och max 20 mm från PIR Skruva fast magneten. Denna skall i de flesta fall monteras på dörrkarmen mellan foder och dörrhål. Fäst dörrvakten på dörrbladet med hjälp av kardborrband eller häftkuddar (Sätt inte kardborrband eller häftkuddar på batteriluckan, då får PIR-2003 inte plats i foten). Om placeringen är riktig fungerar PIR-2003 som dörrvakt efter första gången dörren stängs. Exempel på placering under säng PIR-2003 Exempel på placering på dörr 3.3 Avkänningsområde (sängvaktsläge) Avkänningsområdet är ±52 i det horisontala planet och ±15 i det vertikala planet. Rakt fram ser den 5-10 meter, avtagande i periferin. Sängvakten har en lysdiod märkt DET som blinkar när något rör sig inom sängvaktens avkänningsområde. Den kan hjälpa användaren när man placerar ut sängvakten. 3.4 Reläutgång, att ansluta PIR-2003 till ett befintligt trådbundet larmsystem. PIR-2003 är utrustad med en reläutgång. Vid larm sker slutning mellan stift 7 och 8 i modularuttaget. Kablar till de flesta system kan beställas från KNOP REHATEK AB, kontakta oss för att höra närmare. Modularuttagets numrering 1 8 PIR-2003 Bruksanvisning Sid 3

4 4 Användning 4.1 Starta och stänga av PIR-2003 Håll ON/OFF -tangenten intryckt i 2 sekunder tills en av lysdioderna märkta ON eller OFF tänds. Tryck sedan kort på ON/OFF för att välja ON eller OFF. Lysdioderna visar aktuellt läge. 4.2 Att använda PIR-2003 som sängvakt Kontrollera att PIR-2003 är på (ON). Se avsnitt 4.1. Om PIR-2003 tidigare använts som dörrvakt eller är helt ny ur förpackning, håll inne tangenten F1 tills dr tänds i displayen och lysdioden OFF tänds. PIR-2003 är nu i sängvaktsläge. Placera PIR-2003 enligt avsnitt 3.1 och 3.3. PIR-2003 aktiveras efter inställd fördröjning (DELAY), normalt 1 minut. Inställningsmöjligheter beskrivs i avsnitt Att använda PIR-2003 som dörrvakt Kontrollera att PIR-2003 är på (ON). Se avsnitt 4.1. Montera PIR-2003 enligt avsnitt 3.2. PIR-2003 känner automatiskt av magneten när dörren stängs och går in i dörrvaktsläge. Inställningsmöjligheter beskrivs i avsnitt Att växla mellan sängvakt/dörrvakt PIR-2003 känner automatiskt av magneten när den används som dörrvakt. För att återgå till sängvaktsläge håller man tangenten F1 intryckt tills displayen visar dr och lysdioden märkt OFF tänds. 4.5 Tillfällig urkoppling, (BYPASS) OBS! Sängvakten bör sitta på utsidan av dörren om bypass används. Dock inte utomhus! Om BYPASS är aktiverat (Se avsnitt 5.1) kan man i dörrvaktsläge trycka på ON/OFF knappen för att öppna dörren utan att anrop sker. Urkopplingen är aktiv i 9 sekunder. Om man öppnar dörren utan att trycka in knappen har man 9 sekunder på sig att göra detta innan larmet går. Det vill säga om bypass är aktiverat fördröjs larmet ca 10 sekunder. 4.6 Batterivarning Vid varje anrop testas batterierna, vid låg spänning visas Lo/bA växelvis i diplayen. Om PowerCode är valt sänds även ett batterilarm. PIR-2003 Bruksanvisning Sid 4

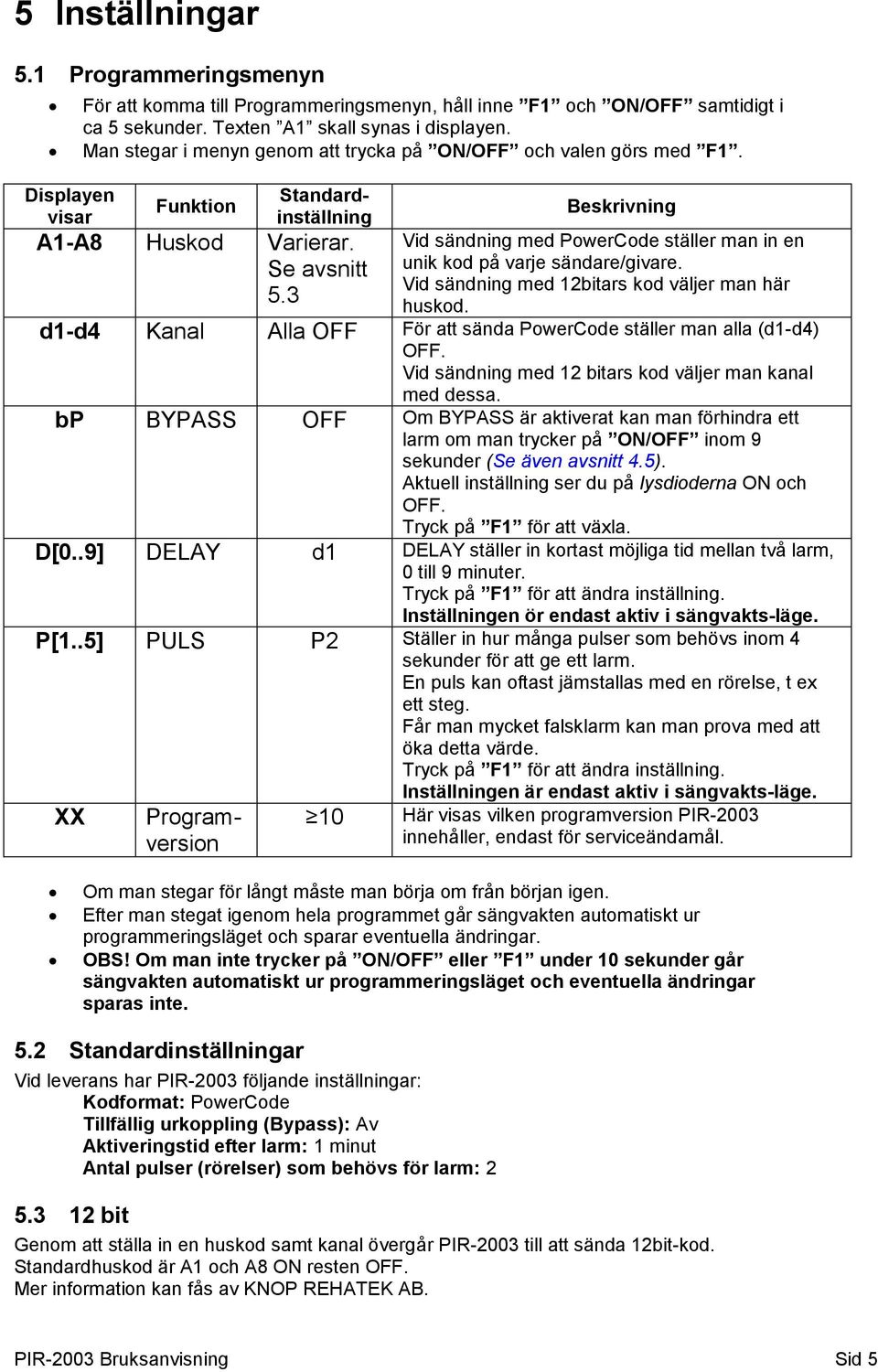

5 5 Inställningar 5.1 Programmeringsmenyn Displayen visar För att komma till Programmeringsmenyn, håll inne F1 och ON/OFF samtidigt i ca 5 sekunder. Texten A1 skall synas i displayen. Man stegar i menyn genom att trycka på ON/OFF och valen görs med F1. Funktion A1-A8 Huskod Varierar. Se avsnitt 5.3 Beskrivning Vid sändning med PowerCode ställer man in en unik kod på varje sändare/givare. Vid sändning med 12bitars kod väljer man här huskod. d1-d4 Kanal Alla OFF För att sända PowerCode ställer man alla (d1-d4) OFF. Vid sändning med 12 bitars kod väljer man kanal med dessa. bp BYPASS OFF Om BYPASS är aktiverat kan man förhindra ett larm om man trycker på ON/OFF inom 9 sekunder (Se även avsnitt 4.5). Aktuell inställning ser du på lysdioderna ON och OFF. Tryck på F1 för att växla. D[0..9] DELAY d1 DELAY ställer in kortast möjliga tid mellan två larm, 0 till 9 minuter. Tryck på F1 för att ändra inställning. Inställningen ör endast aktiv i sängvakts-läge. P[1..5] PULS P2 Ställer in hur många pulser som behövs inom 4 sekunder för att ge ett larm. En puls kan oftast jämstallas med en rörelse, t ex ett steg. Får man mycket falsklarm kan man prova med att öka detta värde. Tryck på F1 för att ändra inställning. XX Standardinställning Programversion 10 Inställningen är endast aktiv i sängvakts-läge. Här visas vilken programversion PIR-2003 innehåller, endast för serviceändamål. Om man stegar för långt måste man börja om från början igen. Efter man stegat igenom hela programmet går sängvakten automatiskt ur programmeringsläget och sparar eventuella ändringar. OBS! Om man inte trycker på ON/OFF eller F1 under 10 sekunder går sängvakten automatiskt ur programmeringsläget och eventuella ändringar sparas inte. 5.2 Standardinställningar Vid leverans har PIR-2003 följande inställningar: Kodformat: PowerCode Tillfällig urkoppling (Bypass): Av Aktiveringstid efter larm: 1 minut Antal pulser (rörelser) som behövs för larm: bit Genom att ställa in en huskod samt kanal övergår PIR-2003 till att sända 12bit-kod. Standardhuskod är A1 och A8 ON resten OFF. Mer information kan fås av KNOP REHATEK AB. PIR-2003 Bruksanvisning Sid 5

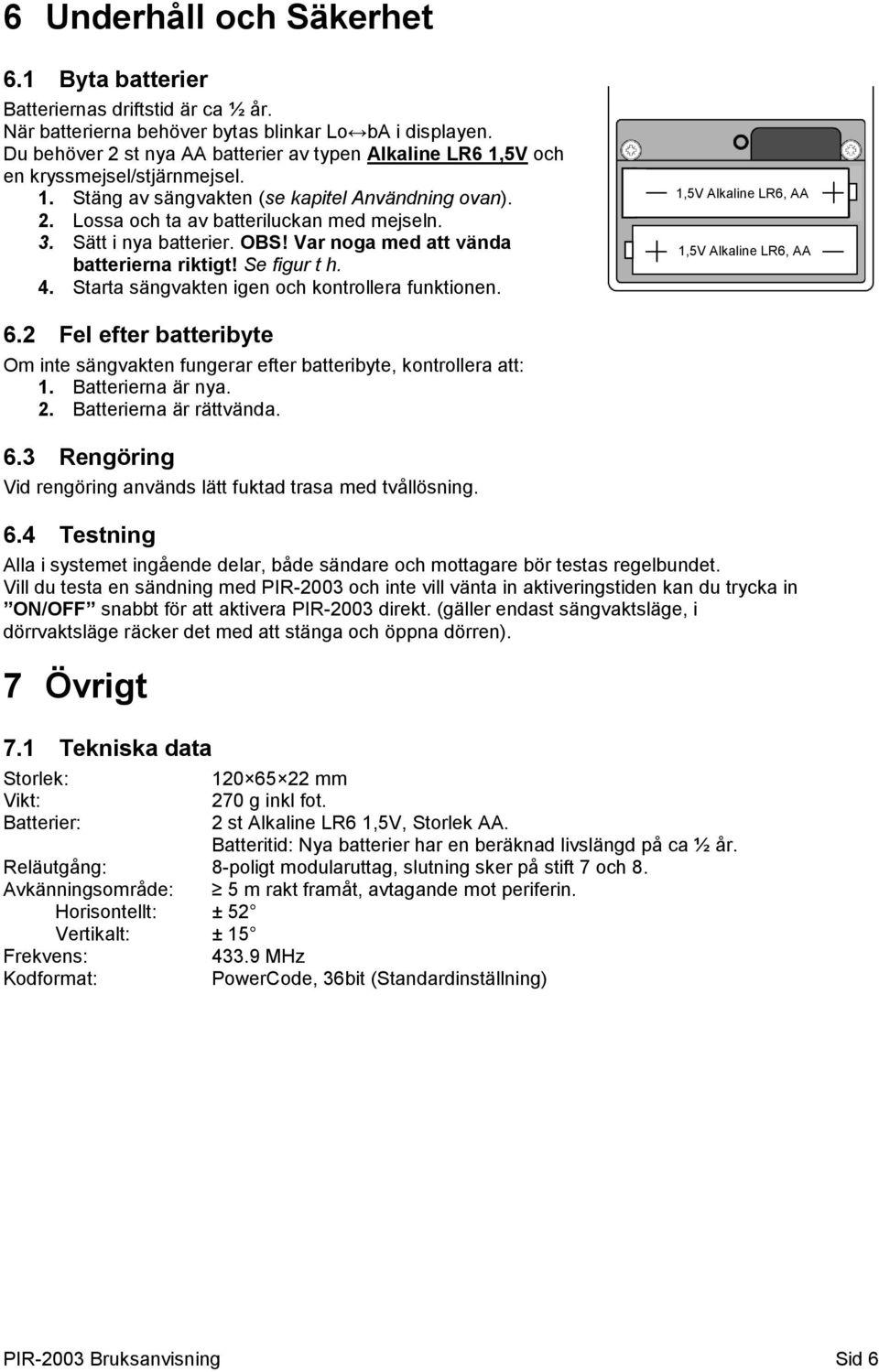

6 6 Underhåll och Säkerhet 6.1 Byta batterier Batteriernas driftstid är ca ½ år. När batterierna behöver bytas blinkar Lo ba i displayen. Du behöver 2 st nya AA batterier av typen Alkaline LR6 1,5V och en kryssmejsel/stjärnmejsel. 1. Stäng av sängvakten (se kapitel Användning ovan). 2. Lossa och ta av batteriluckan med mejseln. 3. Sätt i nya batterier. OBS! Var noga med att vända batterierna riktigt! Se figur t h. 4. Starta sängvakten igen och kontrollera funktionen. 1,5V Alkaline LR6, AA 1,5V Alkaline LR6, AA 6.2 Fel efter batteribyte Om inte sängvakten fungerar efter batteribyte, kontrollera att: 1. Batterierna är nya. 2. Batterierna är rättvända. 6.3 Rengöring Vid rengöring används lätt fuktad trasa med tvållösning. 6.4 Testning Alla i systemet ingående delar, både sändare och mottagare bör testas regelbundet. Vill du testa en sändning med PIR-2003 och inte vill vänta in aktiveringstiden kan du trycka in ON/OFF snabbt för att aktivera PIR-2003 direkt. (gäller endast sängvaktsläge, i dörrvaktsläge räcker det med att stänga och öppna dörren). 7 Övrigt 7.1 Tekniska data Storlek: mm Vikt: 270 g inkl fot. Batterier: 2 st Alkaline LR6 1,5V, Storlek AA. Batteritid: Nya batterier har en beräknad livslängd på ca ½ år. Reläutgång: 8-poligt modularuttag, slutning sker på stift 7 och 8. Avkänningsområde: 5 m rakt framåt, avtagande mot periferin. Horisontellt: ± 52 Vertikalt: ± 15 Frekvens: MHz Kodformat: PowerCode, 36bit (Standardinställning) PIR-2003 Bruksanvisning Sid 6
