1 Installationsmanual Vi gratulerar dig till valet av C-pod! Med en C-pod installerad får du ditt eget kontroll- och övervakningssystem som ger dig tillgång till din båt via mobiltelefon och webb. Denna manual guidar dig genom installationen av C-pod startpaket. För en korrekt installation, följ manualen från steg 1 till steg 7. Om du har några frågor gällande installationen, kontakta din återförsäljare eller skicka dina frågor till: support@pilotfish.net Namn: Aktiveringskod (se etikett på enheten): Installera C-pod:en i din båt: 1. Koppla ihop systemet 2. Koppla på matningsspänning 3. Verifera GSM & GPS 4. Montera 5. Skicka aktiverings-sms 6. Logga in på webbportalen 7. Klart att använda systemet! Klar att använda!

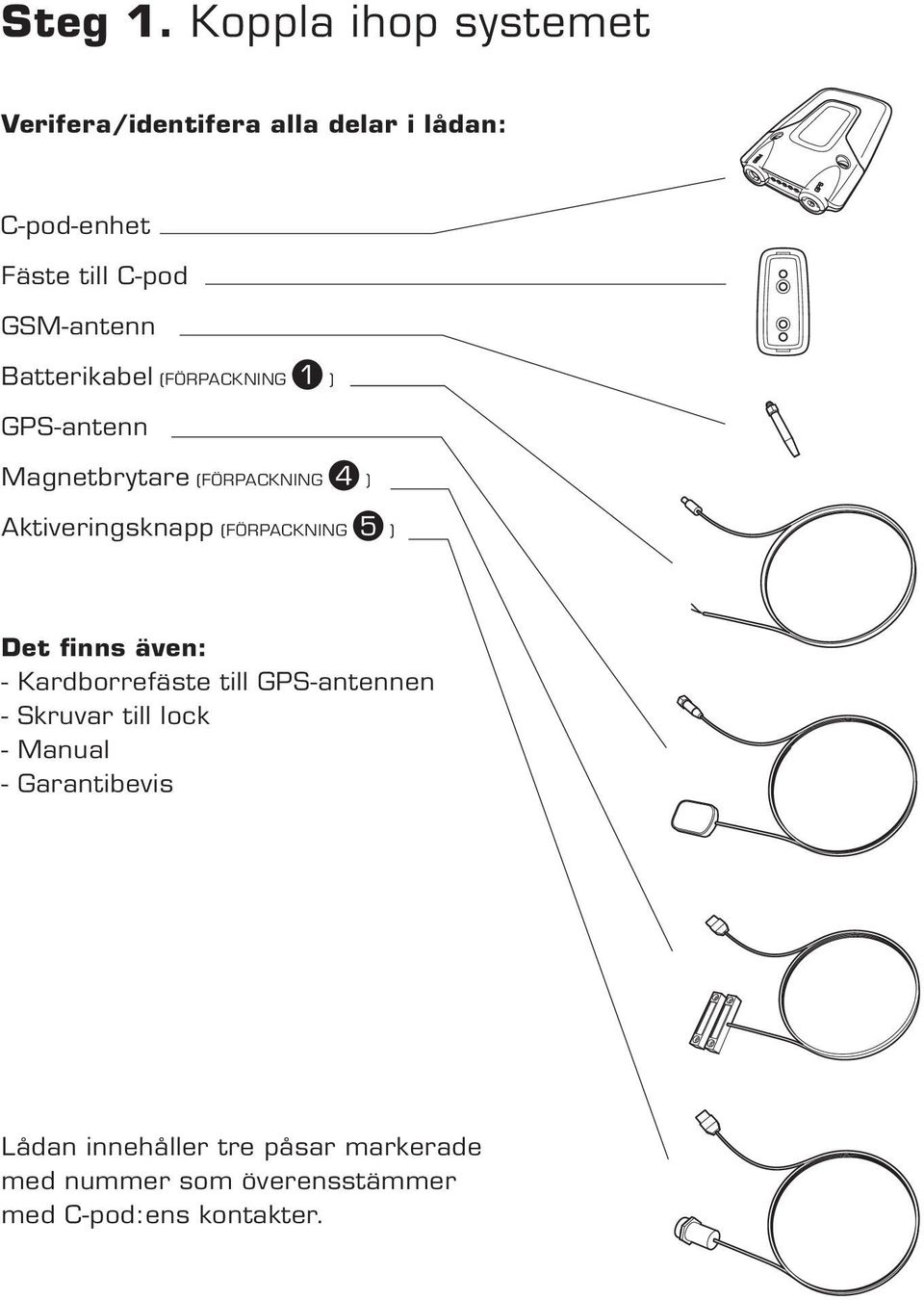

2 Steg 1. Koppla ihop systemet Verifera/identifera alla delar i lådan: C-pod-enhet Fäste till C-pod GSM-antenn Batterikabel (FÖRPACKNING ) GPS-antenn Magnetbrytare (FÖRPACKNING ) Aktiveringsknapp (FÖRPACKNING ) Det finns även: - Kardborrefäste till GPS-antennen - Skruvar till lock - Manual - Garantibevis Lådan innehåller tre påsar markerade med nummer som överensstämmer med C-pod:ens kontakter.

3 Steg 1. Koppla ihop systemet (FORTSATT) C-pod-enheten Avlägsna locket från C-pod:en. På enheten sitter en etikett med en aktiveringskod och ett nummer för varje kontakt. För denna installation används kontakt nummer,, och. Kontakt och är avsedda för extra tillbehör och används inte nu. Packa upp påse och och anslut dessa till respektive nummer på C-pod-enheten. GSM och GPS Packa upp förpackningen med antenn-erna och fäst dem på enheten där det är markerat GSM och GPS.

4 Steg 2. Koppla på matningsspänning Packa upp batterikabeln. Anslut den öppna ändan till en 12V eller 24V batteriförsörjning, röd kabel till (+) och svart kabel till ( ). Strömförsörjningen skall anslutas före huvudbrytaren eller till säkringspanelen om där finns konstant spänning (din C-pod behöver strömförsörjning även då huvudbrytaren är avslagen). Pilotfish Marine rekommenderar att C-pod matas direkt från båtens batteri via en egen kabel som måste skyddas med en säkring (1A till 2A) monterad så nära batteriet som möjligt. Anslut den svarta matnings-kontakten till kontakt på C-pod:en. Tänk på att: Innan du strömsätter enheten se till att du har aktiveringsknappen väl synlig så att du i steg 3 lätt kan se och notera blinkningar från lysdioden som sitter på knappen.

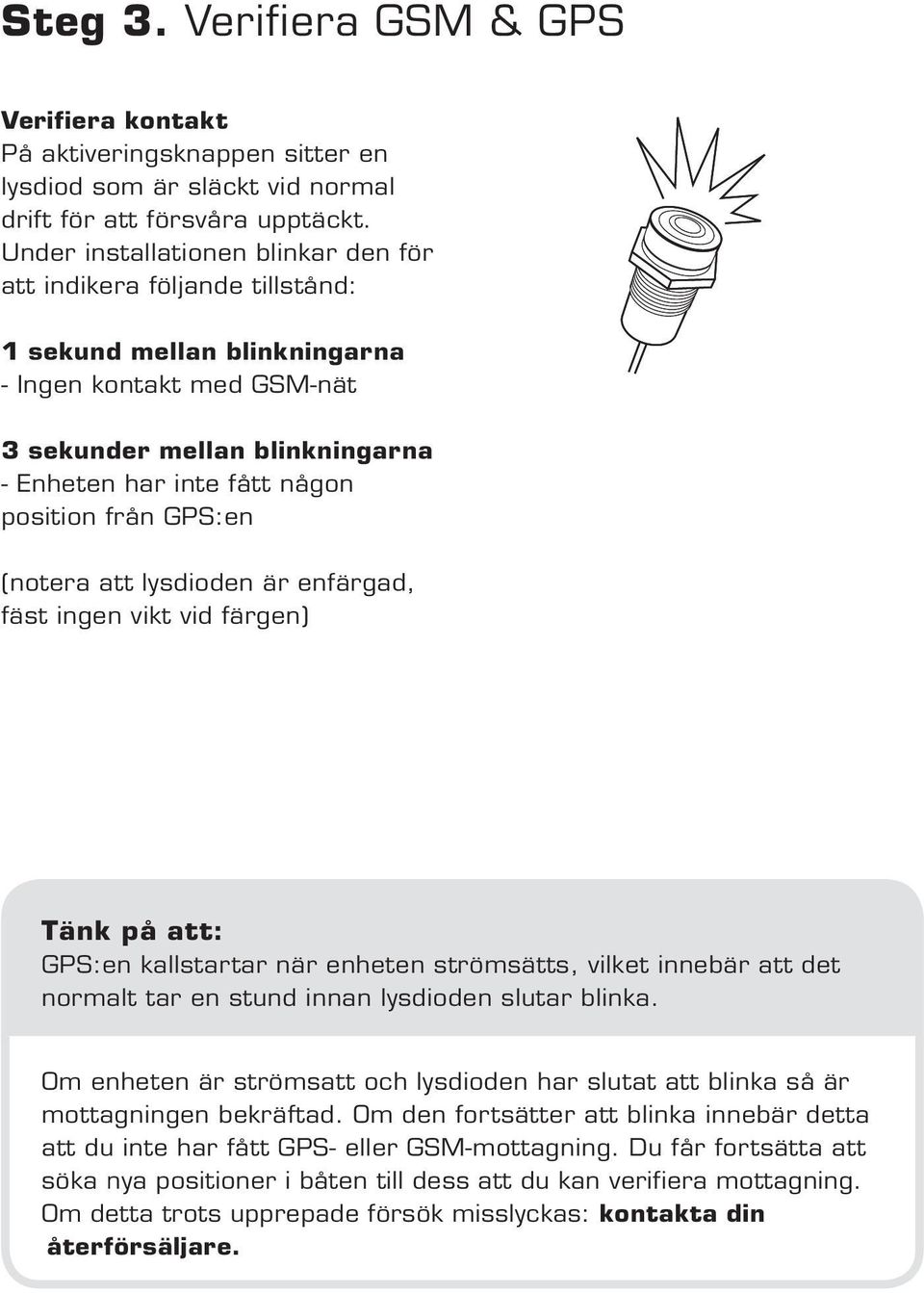

5 Steg 3. Verifiera GSM & GPS Verifiera kontakt På aktiveringsknappen sitter en lysdiod som är släckt vid normal drift för att försvåra upptäckt. Under installationen blinkar den för att indikera följande tillstånd: 1 sekund mellan blinkningarna - Ingen kontakt med GSM-nät 3 sekunder mellan blinkningarna - Enheten har inte fått någon position från GPS:en (notera att lysdioden är enfärgad, fäst ingen vikt vid färgen) Tänk på att: GPS:en kallstartar när enheten strömsätts, vilket innebär att det normalt tar en stund innan lysdioden slutar blinka. Om enheten är strömsatt och lysdioden har slutat att blinka så är mottagningen bekräftad. Om den fortsätter att blinka innebär detta att du inte har fått GPS- eller GSM-mottagning. Du får fortsätta att söka nya positioner i båten till dess att du kan verifiera mottagning. Om detta trots upprepade försök misslyckas: kontakta din återförsäljare.

6 Steg 4. Montera C-pod-enheten Skruva fast fästet på ett dolt, torrt ställe. Fästet ska monteras vertikalt så att enheten sitter med GSMantennen nedåt. Annan montering kan påverka mottagningsförmågan samt öka riskerna för fukt. Enheten snäpps fast på fästet. GPS-antenn Montera GPS-antennen där du har verifierat mottagning. Placera GPS-antennen horisontellt med plastlocket uppåt. Undvik att fästa antennen nära metall och försäkra dig om att det finns så lite material som möjligt mellan antennen och himlen. Problemlösning och fler tips finns i referensmanualen på Fästet till c-pod-enheten ska monteras så att C-pod-enheten sitter med GSM- antennen nedåt. Aktiveringsknappen Hitta en dold plats där aktiveringsknappen kan installeras. Magnetbrytaren Fäst magnetbrytaren på lämplig plats (dörr eller lucka). Magnetbrytaren ska anslutas till kontakt på C-pod-enheten. Tänk på att: Placera aktiveringsknappen så att du inom 45 sekunder kan nå den för aktivering/deaktivering av larmen.

7 Välkommen till C-pod! Du kan logga in på med: username/password. Ditt saldo är 100 enheter. Din båt finns på N E Steg 5. Skicka aktiverings-sms 1. Använd din mobiltelefon och skicka ett SMS till med aktiveringskoden inklusive bindestreck, exempel: Du får ett SMS med mottagningsbekräftelse och temporär inloggningsinformation till webbportalen, exempel: Välkommen till C-pod! Du kan logga in på med: username/password. Ditt saldo är 100 enheter. Din båt finns på N E Tips: Lagra i telefonboken på din mobiltelefon, numret används för att skicka kommandon till systemet. Namnge förslagsvis nummret Min C-pod.

8 Steg 6. Logga in på webbportalen Använd användarnamnet och lösenordet som du fick i installations-sms:et och logga in på En installationsguide tar dig genom din första inloggning på portalen. Installa-tionsguiden innehåller ett antal steg där du får information om hur systemet fungerar och ombeds mata in information samt lägga upp en bild på din båt. Efter detta kommer du till portalens huvudsida. Steg 7. Klart att använda systemet! Nu kan du börja använda din C-pod och utforska funktionaliteten på portalen. Aktivera larmen så att din båt är skyddad. Nästa gång du besöker båten deaktiverar och aktiverar du larmen genom att trycka på och hålla nere aktiveringsknappen i tre sekunder. Lysdioden blinkar då på följande sätt: Deaktivering: En 5 sekunder lång blinkning Aktivering: 3 korta blinkningar under 5 sekunder Tänk på att: Om larmet är aktiverat har du 45 sekunder på dig att lämna båten eller avaktivera larmet med aktiveringsknappen. Om ett larm lösts ut kan man inte använda aktiveringsknappen för att återställa det. Detta måste antingen göras via webbportalen eller genom att svara på larm-sms:et (samma nummer) med ett nytt SMS innehållandes endast texten: reset.
