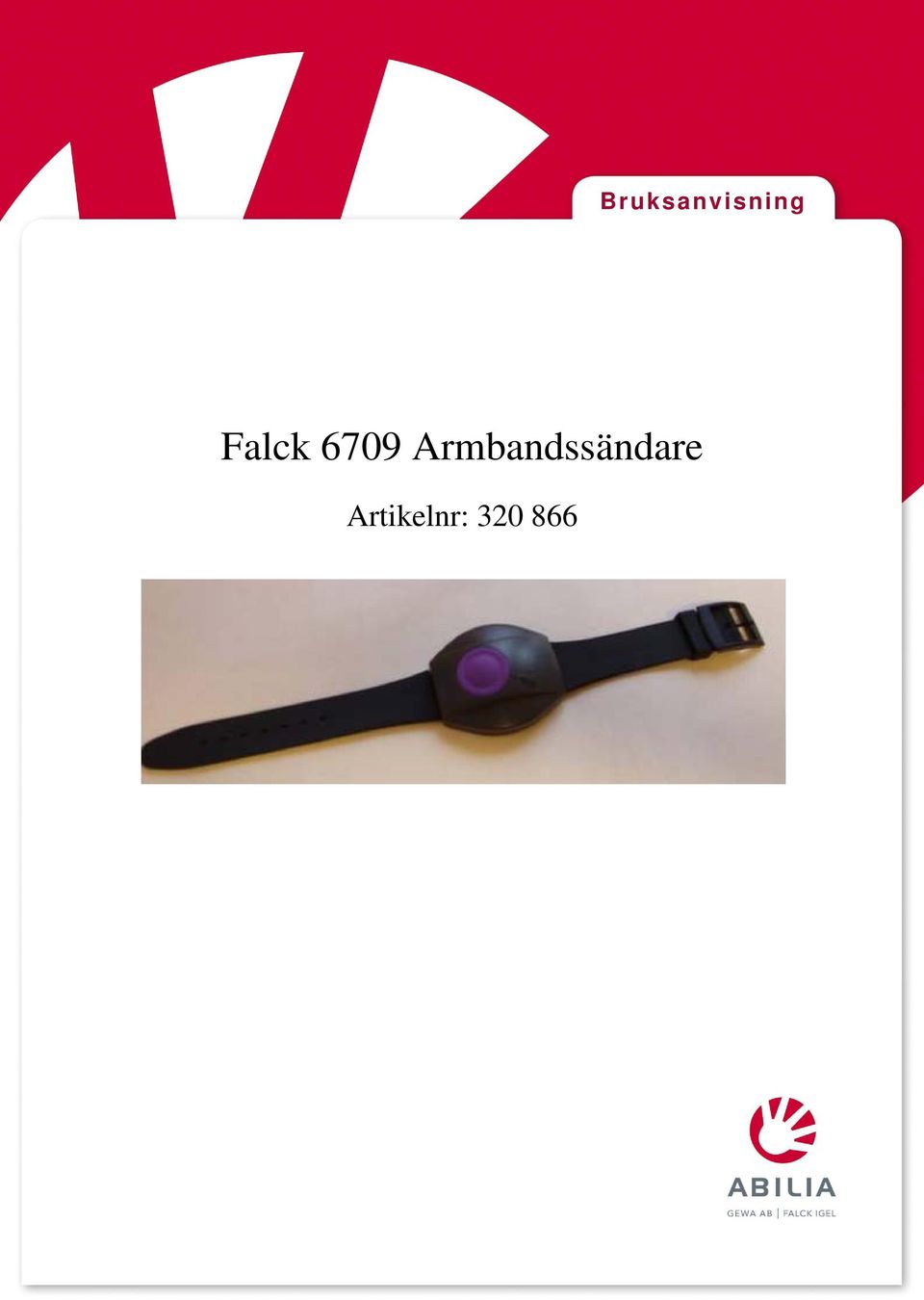

1 Bruksanvisning Falck 6709 Armbandssändare Artikelnr:

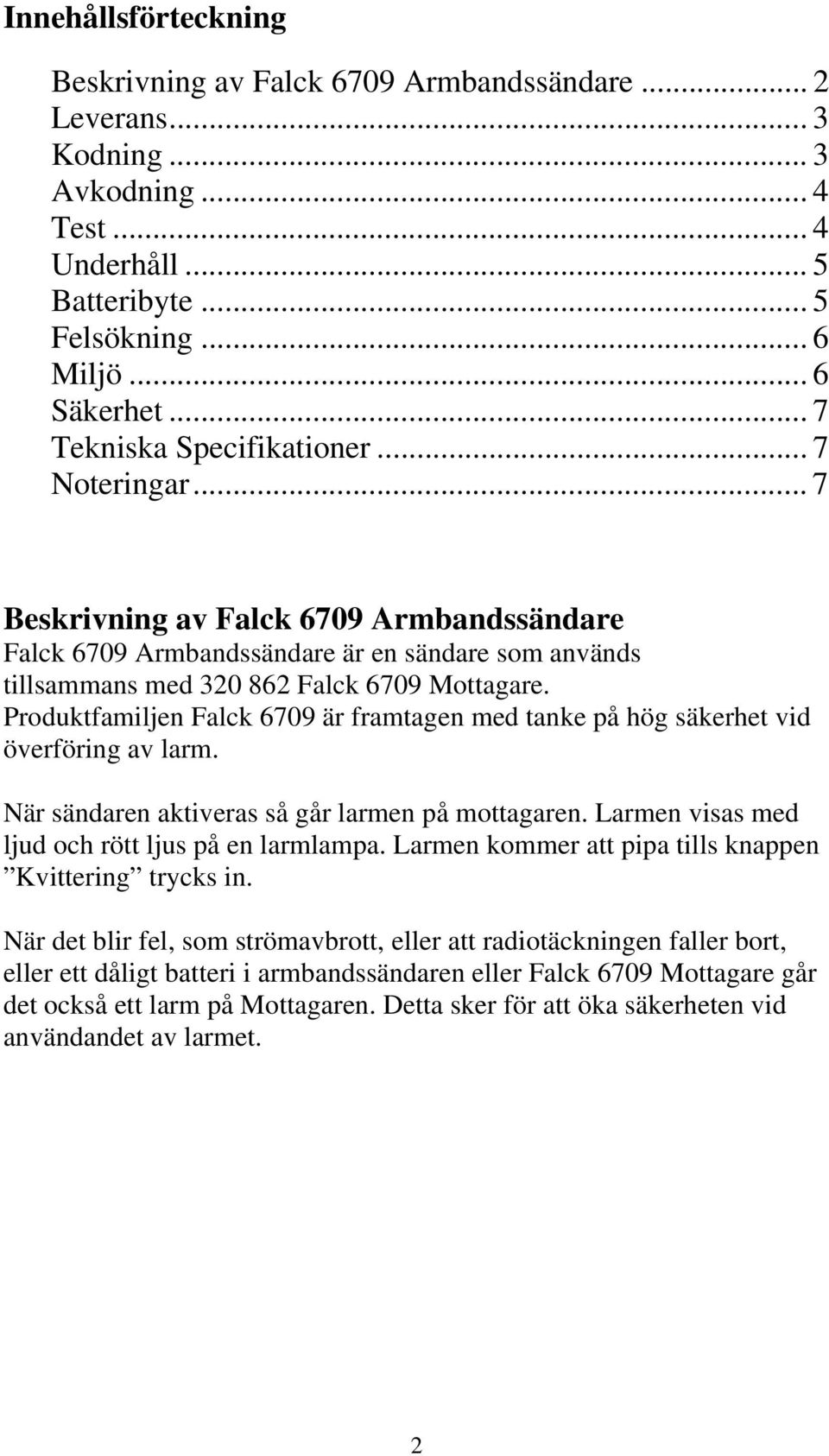

2 Innehållsförteckning Beskrivning av Falck 6709 Armbandssändare... 2 Leverans... 3 Kodning... 3 Avkodning... 4 Test... 4 Underhåll... 5 Batteribyte... 5 Felsökning... 6 Miljö... 6 Säkerhet... 7 Tekniska Specifikationer... 7 Noteringar... 7 Beskrivning av Falck 6709 Armbandssändare Falck 6709 Armbandssändare är en sändare som används tillsammans med Falck 6709 Mottagare. Produktfamiljen Falck 6709 är framtagen med tanke på hög säkerhet vid överföring av larm. När sändaren aktiveras så går larmen på mottagaren. Larmen visas med ljud och rött ljus på en larmlampa. Larmen kommer att pipa tills knappen Kvittering trycks in. När det blir fel, som strömavbrott, eller att radiotäckningen faller bort, eller ett dåligt batteri i armbandssändaren eller Falck 6709 Mottagare går det också ett larm på Mottagaren. Detta sker för att öka säkerheten vid användandet av larmet. 2

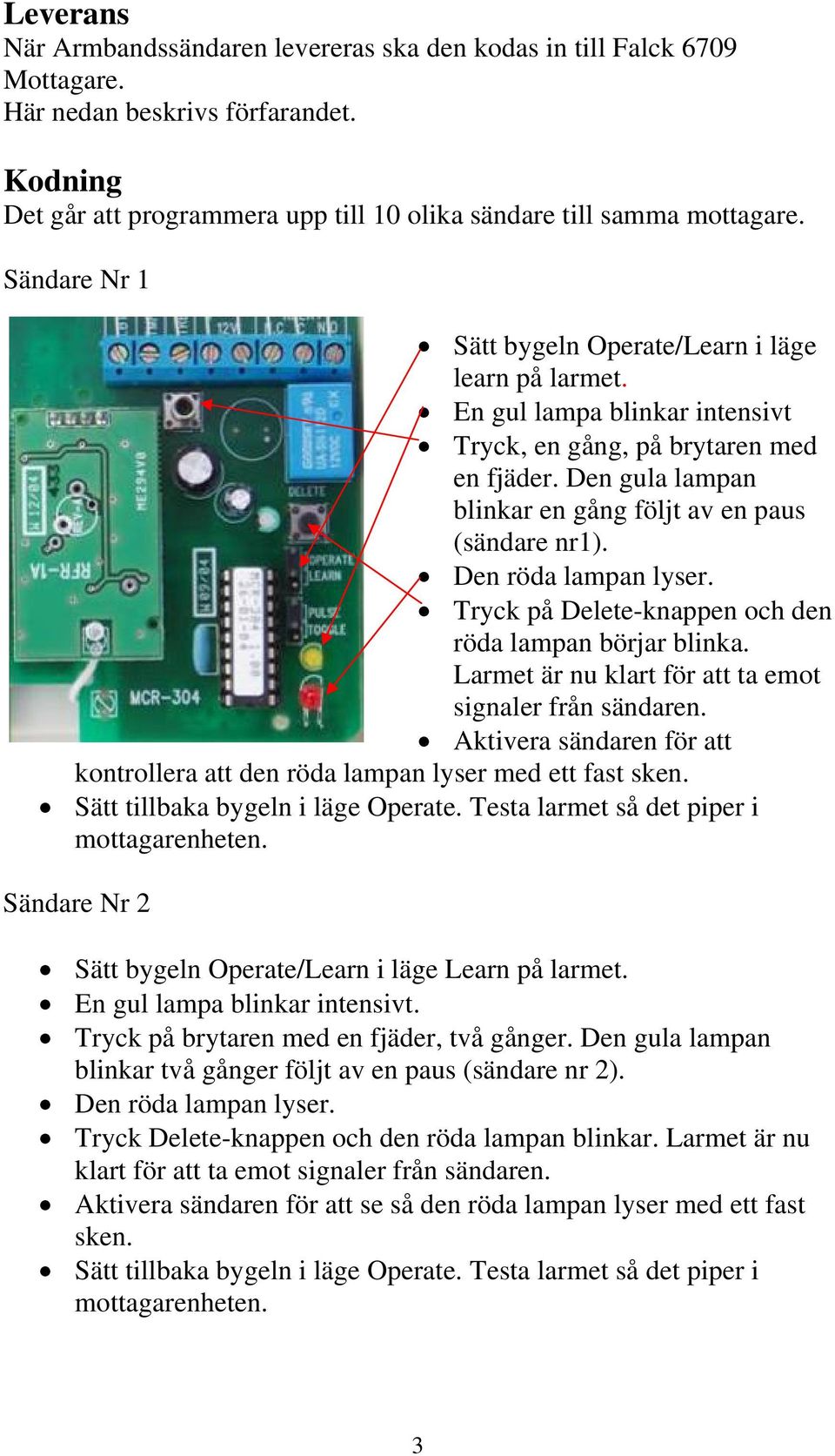

3 Leverans När Armbandssändaren levereras ska den kodas in till Falck 6709 Mottagare. Här nedan beskrivs förfarandet. Kodning Det går att programmera upp till 10 olika sändare till samma mottagare. Sändare Nr 1 Sätt bygeln Operate/Learn i läge learn på larmet. En gul lampa blinkar intensivt Tryck, en gång, på brytaren med en fjäder. Den gula lampan blinkar en gång följt av en paus (sändare nr1). Den röda lampan lyser. Tryck på Delete-knappen och den röda lampan börjar blinka. Larmet är nu klart för att ta emot signaler från sändaren. Aktivera sändaren för att kontrollera att den röda lampan lyser med ett fast sken. Sätt tillbaka bygeln i läge Operate. Testa larmet så det piper i mottagarenheten. Sändare Nr 2 Sätt bygeln Operate/Learn i läge Learn på larmet. En gul lampa blinkar intensivt. Tryck på brytaren med en fjäder, två gånger. Den gula lampan blinkar två gånger följt av en paus (sändare nr 2). Den röda lampan lyser. Tryck Delete-knappen och den röda lampan blinkar. Larmet är nu klart för att ta emot signaler från sändaren. Aktivera sändaren för att se så den röda lampan lyser med ett fast sken. Sätt tillbaka bygeln i läge Operate. Testa larmet så det piper i mottagarenheten. 3

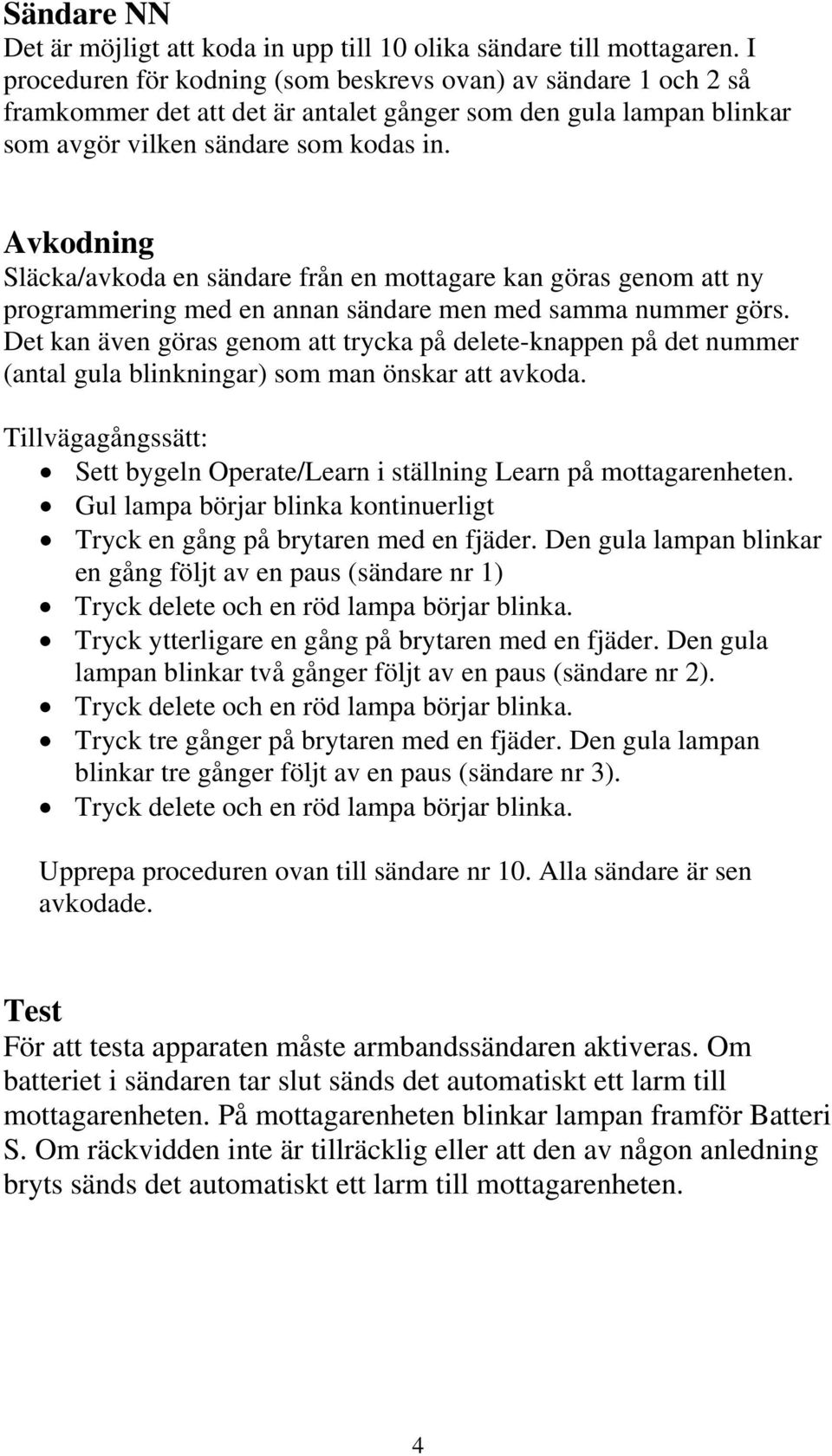

4 Sändare NN Det är möjligt att koda in upp till 10 olika sändare till mottagaren. I proceduren för kodning (som beskrevs ovan) av sändare 1 och 2 så framkommer det att det är antalet gånger som den gula lampan blinkar som avgör vilken sändare som kodas in. Avkodning Släcka/avkoda en sändare från en mottagare kan göras genom att ny programmering med en annan sändare men med samma nummer görs. Det kan även göras genom att trycka på delete-knappen på det nummer (antal gula blinkningar) som man önskar att avkoda. Tillvägagångssätt: Sett bygeln Operate/Learn i ställning Learn på mottagarenheten. Gul lampa börjar blinka kontinuerligt Tryck en gång på brytaren med en fjäder. Den gula lampan blinkar en gång följt av en paus (sändare nr 1) Tryck delete och en röd lampa börjar blinka. Tryck ytterligare en gång på brytaren med en fjäder. Den gula lampan blinkar två gånger följt av en paus (sändare nr 2). Tryck delete och en röd lampa börjar blinka. Tryck tre gånger på brytaren med en fjäder. Den gula lampan blinkar tre gånger följt av en paus (sändare nr 3). Tryck delete och en röd lampa börjar blinka. Upprepa proceduren ovan till sändare nr 10. Alla sändare är sen avkodade. Test För att testa apparaten måste armbandssändaren aktiveras. Om batteriet i sändaren tar slut sänds det automatiskt ett larm till mottagarenheten. På mottagarenheten blinkar lampan framför Batteri S. Om räckvidden inte är tillräcklig eller att den av någon anledning bryts sänds det automatiskt ett larm till mottagarenheten. 4

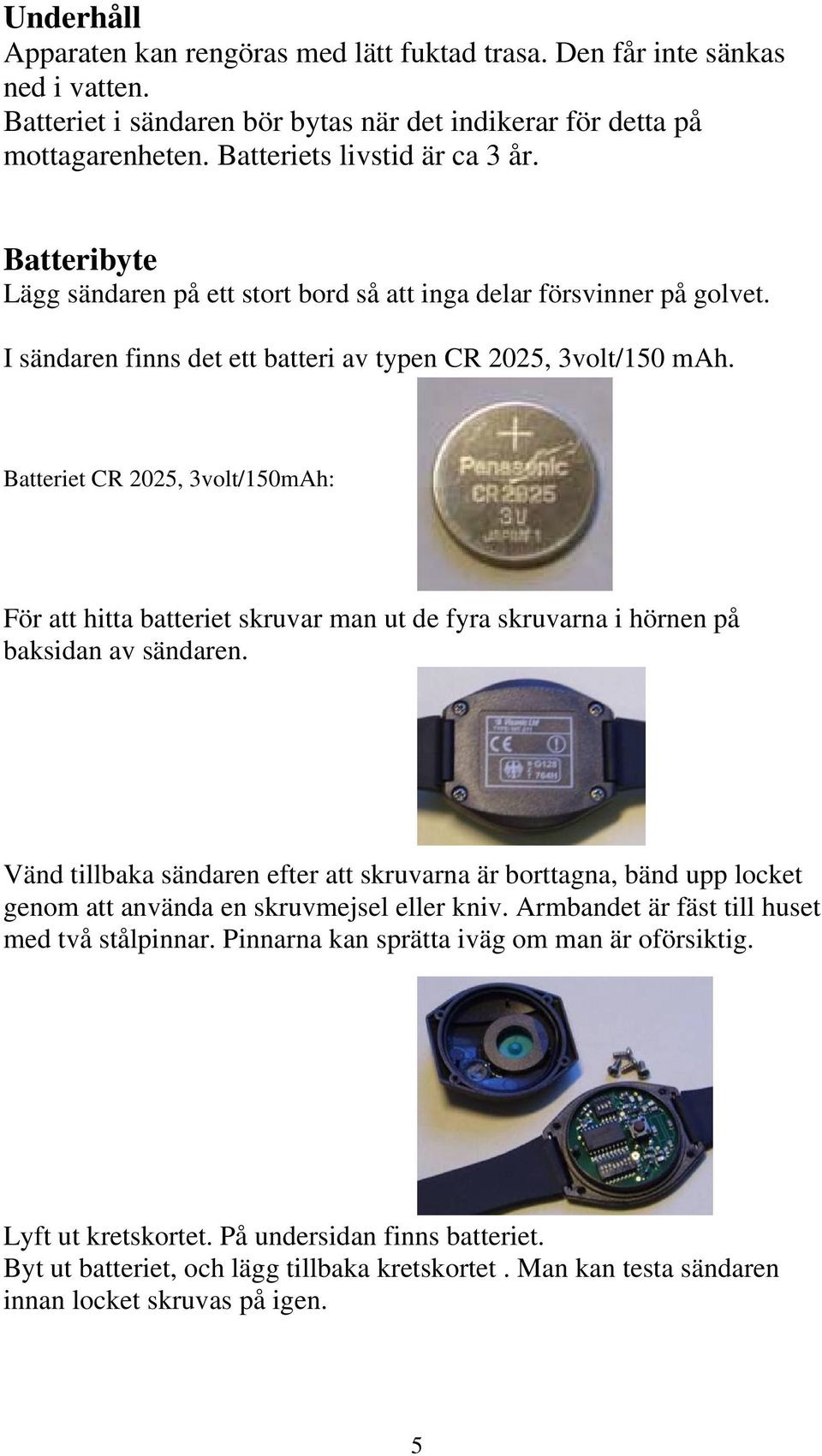

5 Underhåll Apparaten kan rengöras med lätt fuktad trasa. Den får inte sänkas ned i vatten. Batteriet i sändaren bör bytas när det indikerar för detta på mottagarenheten. Batteriets livstid är ca 3 år. Batteribyte Lägg sändaren på ett stort bord så att inga delar försvinner på golvet. I sändaren finns det ett batteri av typen CR 2025, 3volt/150 mah. Batteriet CR 2025, 3volt/150mAh: För att hitta batteriet skruvar man ut de fyra skruvarna i hörnen på baksidan av sändaren. Vänd tillbaka sändaren efter att skruvarna är borttagna, bänd upp locket genom att använda en skruvmejsel eller kniv. Armbandet är fäst till huset med två stålpinnar. Pinnarna kan sprätta iväg om man är oförsiktig. Lyft ut kretskortet. På undersidan finns batteriet. Byt ut batteriet, och lägg tillbaka kretskortet. Man kan testa sändaren innan locket skruvas på igen. 5

6 OBS: Kontrollera att locket monteras rakt på. Packningen monteras på huvuddelen innan locket monteras. Felsökning De fel eller störningar som kan uppstå med sändaren skickas automatisk ett larm till mottagarenheten. Detta för att uppnå en 100% säker produktlösning. Fel som mottagarenheten larmar om: Batteriet i sändaren tar slut (Ljud och lampa). Batteriet i mottagaren tar slut (Ljud och lampa). Radioförbindelsen mellan sändare och mottagare faller bort eller bryts (Ljud och lampa). Strömförsörjningen försvinner, t.ex. på grund av strömavbrott (Ljud och lampa). Miljö Emballage och förpackningsmaterial är återvinningsbart. När produkten ska kasseras ska den lämnas in på kommunal återvinningsstation. 6

7 Säkerhet Med tanke på säkerheten, att produkten fungerar, är det viktigt att utrustningen testas dagligen. Om larmgivaren, som är ansluten till sändarenheten, inte larmar är det viktigt att testa hela utrustningen. Det är viktigt att alla som kommer i kontakt med larmet har kunskap om användandet och utrustningen. Abilia har utarbetat en riskanalys för produkten med hänvisning till ISO14791 för Medicinsk utrustning. Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingarna som är gjorda i detta dokument. Tekniska Specifikationer Batteri... Type: CR 2025, 3volt/150mAh Sändnings frekvens ,92MHz PowerCode 24 bit system Mått sändare(bxhxd) 42x46x16mm Tryckraft på aktiveringsknapp gram Falck 6709 Armbandssändare är en radiosändare som sänder en trådlös signal på frekvens 433,92MHz Power code 24 bit kombination. Version: Noteringar 7

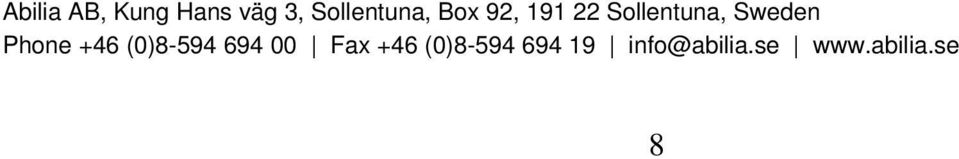

8 Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, Sollentuna, Sweden Phone +46 (0) Fax +46 (0)
