1 TimeLox TL23 Användarguide ASSA ABLOY, the global leader in door opening solutions.

2 INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING 2 INLEDNING 3 SIGNALER 3 PROGRAMMERINGSKORT 3 PERSONALKORT 3 NÖDKORT 3 GÄSTKORT 3 OLIKA TYPER AV PASSERKORT 3 GÄSTKORT 3 PROGRAMMERING AV GÄSTKORT 3 RADERING AV GÄSTKORT 3 PERSONALKORT 3 FUNKTION PÅ PERSONALKORT 3 RADERING AV PERSONALKORT 3 ÅTERAKTIVERA PERSONALKORT 4 OLÅST DÖRR 4 PROGRAMMERA DÖRR TILL OLÅST LÄGE 4 REGLING 4 BATTERIVARNING 4 ÖVRIGA FUNKTIONER 4 LOGGNING AV INPASSERINGAR 4 UTOMHUS KORTLÄSARE/KODLÅS 4 SERVICEENHET SU23 5 NÖDÖPPNING 5 BATTERIBYTE I SU23 5 SERVICEPROGRAM 5 APPENDIX A: KORT 6 APPENDIX B: BATTERIBYTE 7 2

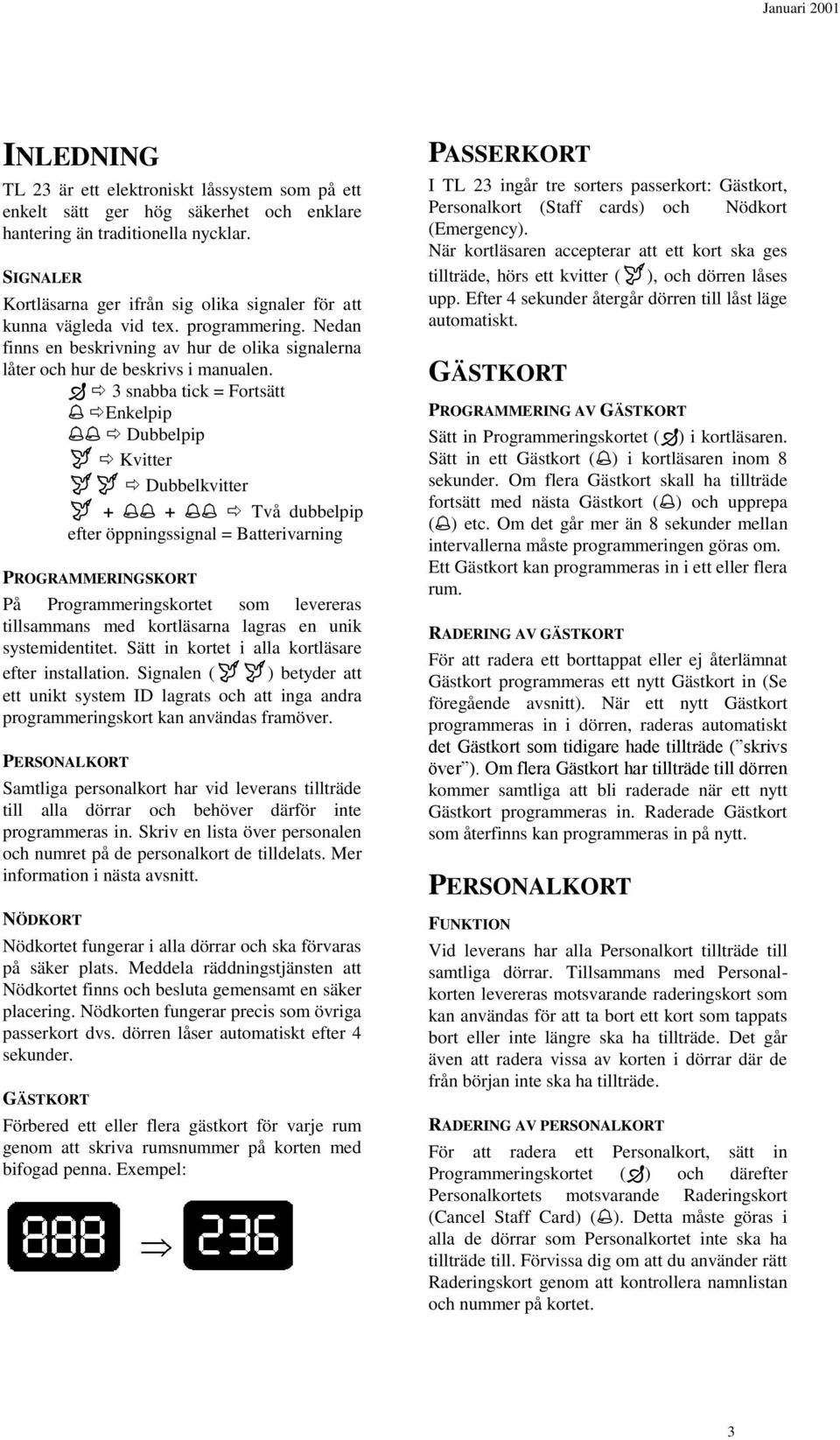

3 INLEDNING TL 23 är ett elektroniskt låssystem som på ett enkelt sätt ger hög säkerhet och enklare hantering än traditionella nycklar. SIGNALER Kortläsarna ger ifrån sig olika signaler för att kunna vägleda vid tex. programmering. Nedan finns en beskrivning av hur de olika signalerna låter och hur de beskrivs i manualen. 3 snabba tick = Fortsätt Enkelpip Dubbelpip Kvitter Dubbelkvitter + + Två dubbelpip efter öppningssignal = Batterivarning PROGRAMMERINGSKORT På Programmeringskortet som levereras tillsammans med kortläsarna lagras en unik systemidentitet. Sätt in kortet i alla kortläsare efter installation. Signalen ( ) betyder att ett unikt system ID lagrats och att inga andra programmeringskort kan användas framöver. PERSONALKORT Samtliga personalkort har vid leverans tillträde till alla dörrar och behöver därför inte programmeras in. Skriv en lista över personalen och numret på de personalkort de tilldelats. Mer information i nästa avsnitt. NÖDKORT Nödkortet fungerar i alla dörrar och ska förvaras på säker plats. Meddela räddningstjänsten att Nödkortet finns och besluta gemensamt en säker placering. Nödkorten fungerar precis som övriga passerkort dvs. dörren låser automatiskt efter 4 sekunder. GÄSTKORT Förbered ett eller flera gästkort för varje rum genom att skriva rumsnummer på korten med bifogad penna. Exempel: PASSERKORT I TL 23 ingår tre sorters passerkort: Gästkort, Personalkort (Staff cards) och Nödkort (Emergency). När kortläsaren accepterar att ett kort ska ges tillträde, hörs ett kvitter ( ), och dörren låses upp. Efter 4 sekunder återgår dörren till låst läge automatiskt. GÄSTKORT PROGRAMMERING AV GÄSTKORT Sätt in Programmeringskortet ( ) i kortläsaren. Sätt in ett Gästkort ( ) i kortläsaren inom 8 sekunder. Om flera Gästkort skall ha tillträde fortsätt med nästa Gästkort ( ) och upprepa ( ) etc. Om det går mer än 8 sekunder mellan intervallerna måste programmeringen göras om. Ett Gästkort kan programmeras in i ett eller flera rum. RADERING AV GÄSTKORT För att radera ett borttappat eller ej återlämnat Gästkort programmeras ett nytt Gästkort in (Se föregående avsnitt). När ett nytt Gästkort programmeras in i dörren, raderas automatiskt det Gästkort som tidigare hade tillträde ( skrivs över ). Om flera Gästkort har tillträde till dörren kommer samtliga att bli raderade när ett nytt Gästkort programmeras in. Raderade Gästkort som återfinns kan programmeras in på nytt. PERSONALKORT FUNKTION Vid leverans har alla Personalkort tillträde till samtliga dörrar. Tillsammans med Personalkorten levereras motsvarande raderingskort som kan användas för att ta bort ett kort som tappats bort eller inte längre ska ha tillträde. Det går även att radera vissa av korten i dörrar där de från början inte ska ha tillträde. RADERING AV PERSONALKORT För att radera ett Personalkort, sätt in Programmeringskortet ( ) och därefter Personalkortets motsvarande Raderingskort (Cancel Staff Card) ( ). Detta måste göras i alla de dörrar som Personalkortet inte ska ha tillträde till. Förvissa dig om att du använder rätt Raderingskort genom att kontrollera namnlistan och nummer på kortet. 3

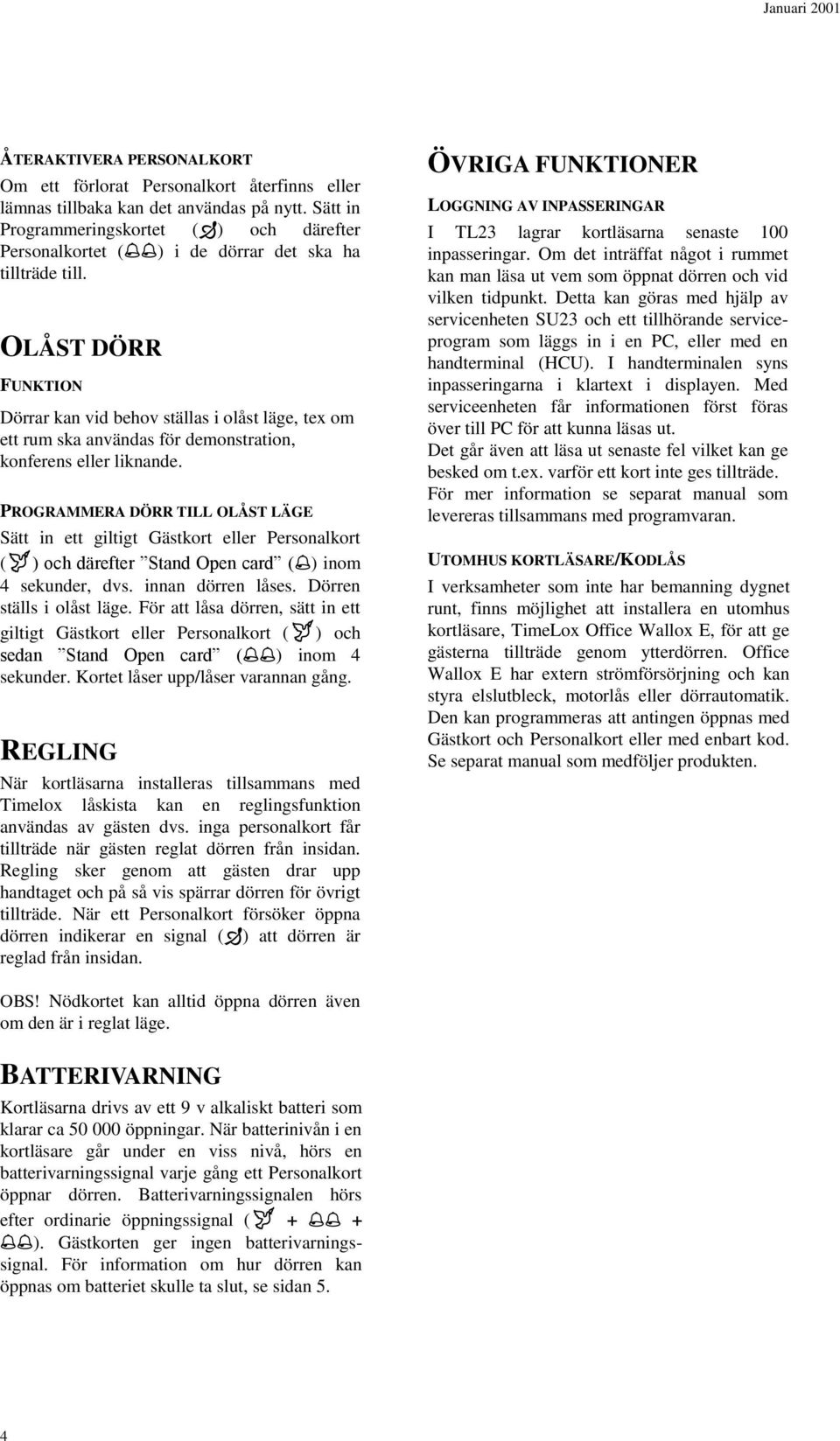

4 ÅTERAKTIVERA PERSONALKORT Om ett förlorat Personalkort återfinns eller lämnas tillbaka kan det användas på nytt. Sätt in Programmeringskortet ( ) och därefter Personalkortet ( ) i de dörrar det ska ha tillträde till. OLÅST DÖRR FUNKTION Dörrar kan vid behov ställas i olåst läge, tex om ett rum ska användas för demonstration, konferens eller liknande. PROGRAMMERA DÖRR TILL OLÅST LÄGE Sätt in ett giltigt Gästkort eller Personalkort ( ) och därefter Stand Open card ( ) inom 4 sekunder, dvs. innan dörren låses. Dörren ställs i olåst läge. För att låsa dörren, sätt in ett giltigt Gästkort eller Personalkort ( ) och sedan Stand Open card ( ) inom 4 sekunder. Kortet låser upp/låser varannan gång. REGLING När kortläsarna installeras tillsammans med Timelox låskista kan en reglingsfunktion användas av gästen dvs. inga personalkort får tillträde när gästen reglat dörren från insidan. Regling sker genom att gästen drar upp handtaget och på så vis spärrar dörren för övrigt tillträde. När ett Personalkort försöker öppna dörren indikerar en signal ( ) att dörren är reglad från insidan. ÖVRIGA FUNKTIONER LOGGNING AV INPASSERINGAR I TL23 lagrar kortläsarna senaste 100 inpasseringar. Om det inträffat något i rummet kan man läsa ut vem som öppnat dörren och vid vilken tidpunkt. Detta kan göras med hjälp av servicenheten SU23 och ett tillhörande serviceprogram som läggs in i en PC, eller med en handterminal (HCU). I handterminalen syns inpasseringarna i klartext i displayen. Med serviceenheten får informationen först föras över till PC för att kunna läsas ut. Det går även att läsa ut senaste fel vilket kan ge besked om t.ex. varför ett kort inte ges tillträde. För mer information se separat manual som levereras tillsammans med programvaran. UTOMHUS KORTLÄSARE/KODLÅS I verksamheter som inte har bemanning dygnet runt, finns möjlighet att installera en utomhus kortläsare, TimeLox Office Wallox E, för att ge gästerna tillträde genom ytterdörren. Office Wallox E har extern strömförsörjning och kan styra elslutbleck, motorlås eller dörrautomatik. Den kan programmeras att antingen öppnas med Gästkort och Personalkort eller med enbart kod. Se separat manual som medföljer produkten. OBS! Nödkortet kan alltid öppna dörren även om den är i reglat läge. BATTERIVARNING Kortläsarna drivs av ett 9 v alkaliskt batteri som klarar ca öppningar. När batterinivån i en kortläsare går under en viss nivå, hörs en batterivarningssignal varje gång ett Personalkort öppnar dörren. Batterivarningssignalen hörs efter ordinarie öppningssignal ( + + ). Gästkorten ger ingen batterivarningssignal. För information om hur dörren kan öppnas om batteriet skulle ta slut, se sidan 5. 4

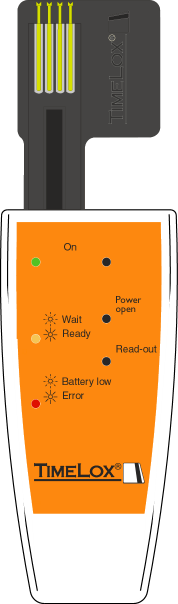

5 SERVICEENHET SU23 Om batterivarningssignalen inte har uppmärksammats och batteriet i kortläsaren upphör att fungera kan dörren öppnas med hjälp av serviceenheten SU23. Serviceenheten har vid leverans samma unika system-id som kort och kortläsare vilket gör att den enbart fungerar på detta objekt. Serviceenheten skall förvaras på en säker plats. Kommunikationssticka Lysdioder: Power On (grön) Wait/Ready (gul) Battery low/error (röd) Knappar: Power On Power Open Read-out NÖDÖPPNING Vid nödöppning med SU23 överförs spänning till kortläsaren så att dörren kan öppnas och batteriet bytas. 1. Sätt igång serviceenheten genom att trycka på Power On knappen. Power On lysdioden lyser fast grön. 2. Sätt in kommunikationsstickan i kortläsaren. Kontrollera att den sitter i bottenläge (tryck ner metallpinnen vid instick). 3. Håll Power Open knappen nertryckt tills Wait lysdioden börjar blinka. 4. I vissa fall ges en signal om att spänning överförs. Kortläsaren kommer att öppnas efter sex sekunder och bekräfta detta med en signal. Den gula Ready lysdioden lyser medan låset är öppet. 5. När den gula lysdioden släcks kan SU23 användas igen. 6. Byt batteriet i kortläsaren medan dörren är öppen. BATTERIBYTE I SU23 Serviceenheten SU23 drivs med ett 9 volt alkaliskt batteri. Batteriet räcker till ca 300 öppningar. Batteriet kan lätt bytas. Se till att batteriet är nytt och har en datum minst 2 år fram i tiden. 1. Öppna locket på undersidan. Tag ur batteriet och sätt dit ett nytt. System-ID lagras i icke flyktigt minne och ligger därför kvar vid batteribyte. 5

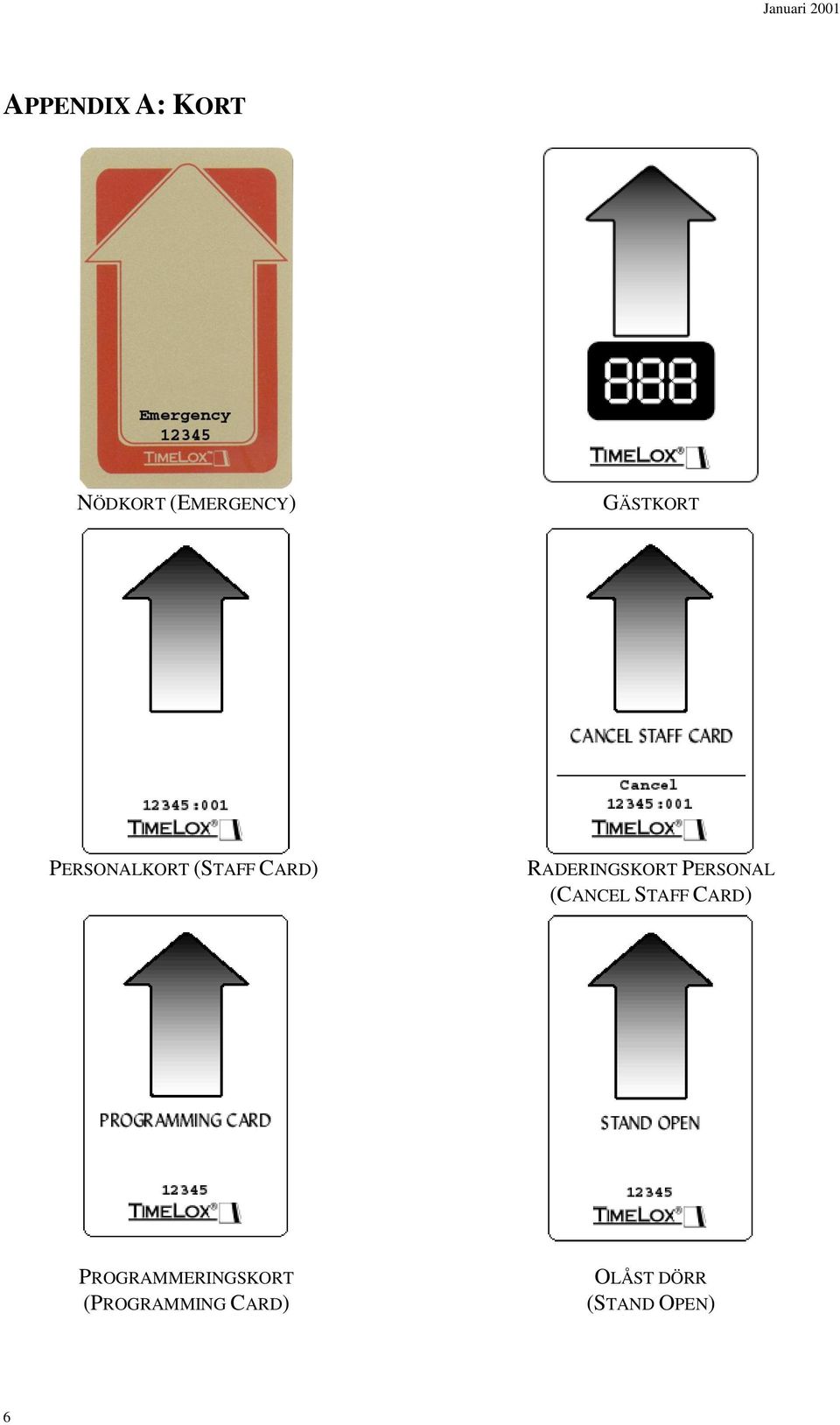

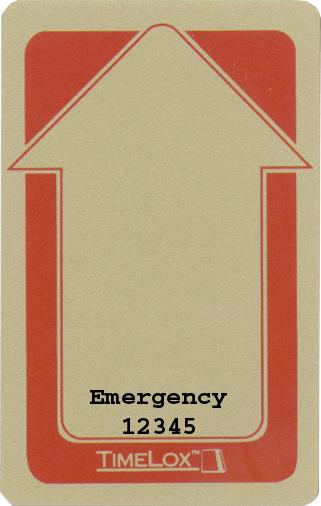

6 APPENDIX A: KORT NÖDKORT (EMERGENCY) GÄSTKORT PERSONALKORT (STAFF CARD) RADERINGSKORT PERSONAL (CANCEL STAFF CARD) PROGRAMMERINGSKORT (PROGRAMMING CARD) OLÅST DÖRR (STAND OPEN) 6

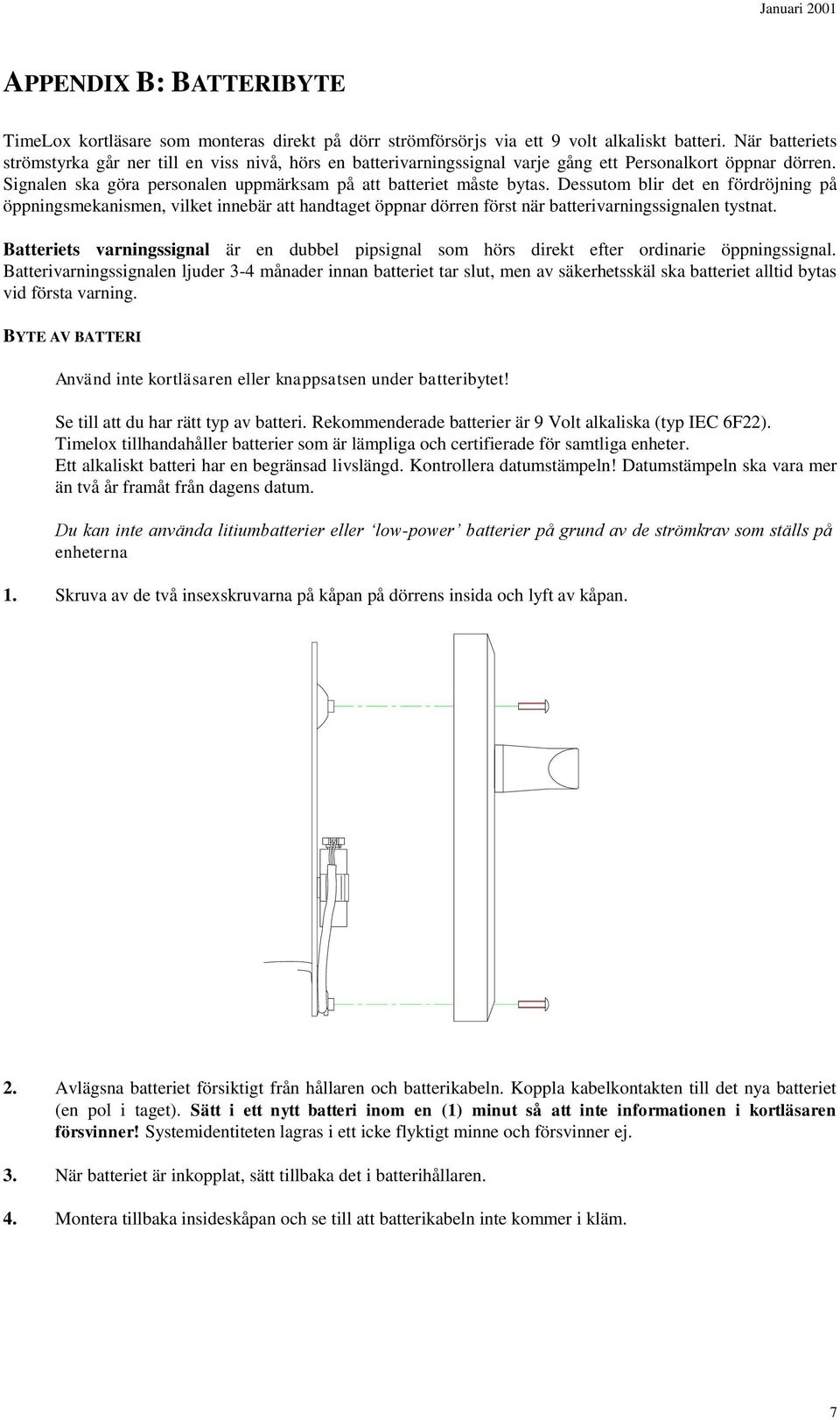

7 APPENDIX B: BATTERIBYTE TimeLox kortläsare som monteras direkt på dörr strömförsörjs via ett 9 volt alkaliskt batteri. När batteriets strömstyrka går ner till en viss nivå, hörs en batterivarningssignal varje gång ett Personalkort öppnar dörren. Signalen ska göra personalen uppmärksam på att batteriet måste bytas. Dessutom blir det en fördröjning på öppningsmekanismen, vilket innebär att handtaget öppnar dörren först när batterivarningssignalen tystnat. Batteriets varningssignal är en dubbel pipsignal som hörs direkt efter ordinarie öppningssignal. Batterivarningssignalen ljuder 3-4 månader innan batteriet tar slut, men av säkerhetsskäl ska batteriet alltid bytas vid första varning. BYTE AV BATTERI Använd inte kortläsaren eller knappsatsen under batteribytet! Se till att du har rätt typ av batteri. Rekommenderade batterier är 9 Volt alkaliska (typ IEC 6F22). Timelox tillhandahåller batterier som är lämpliga och certifierade för samtliga enheter. Ett alkaliskt batteri har en begränsad livslängd. Kontrollera datumstämpeln! Datumstämpeln ska vara mer än två år framåt från dagens datum. Du kan inte använda litiumbatterier eller low-power batterier på grund av de strömkrav som ställs på enheterna 1. Skruva av de två insexskruvarna på kåpan på dörrens insida och lyft av kåpan. 2. Avlägsna batteriet försiktigt från hållaren och batterikabeln. Koppla kabelkontakten till det nya batteriet (en pol i taget). Sätt i ett nytt batteri inom en (1) minut så att inte informationen i kortläsaren försvinner! Systemidentiteten lagras i ett icke flyktigt minne och försvinner ej. 3. När batteriet är inkopplat, sätt tillbaka det i batterihållaren. 4. Montera tillbaka insideskåpan och se till att batterikabeln inte kommer i kläm. 7

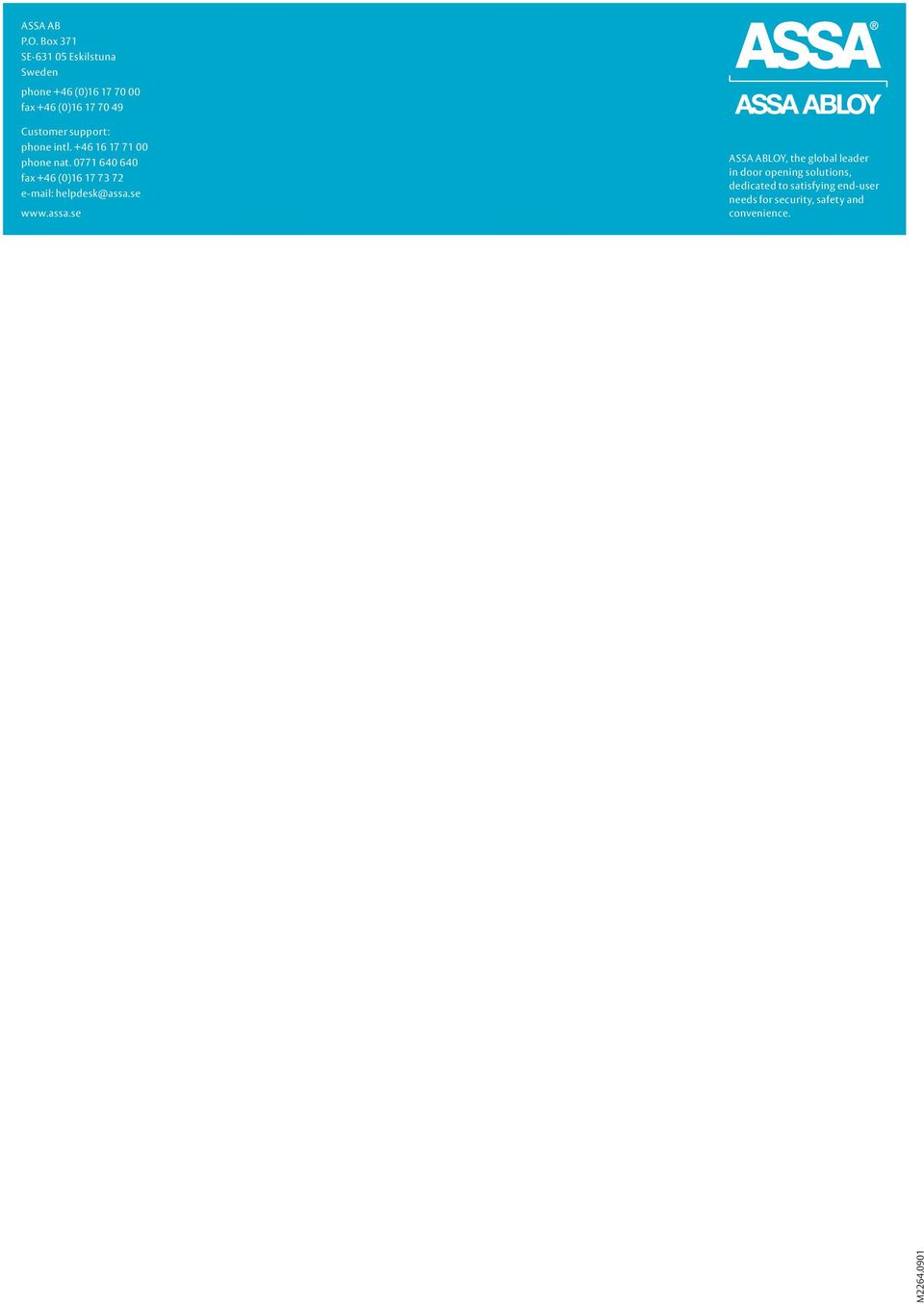

8 ASSA AB P.O. Box 371 SE Eskilstuna Sweden phone +46 (0) fax +46 (0) Customer support: phone intl phone nat fax +46 (0) ASSA ABLOY, the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience. M
