1 ASSA 3000 Användarmanual ASSA ABLOY, the global leader in door opening solutions. 1

2 Gratulerar till ditt nya lås Innehållsförteckning Du har nu ett nytt entrélås installerat i ditt hem. Det är ett av marknadens säkraste lås samtidigt ett av de mest bekväma! Den lilla fjärrkontrollen på din nyckelknippa ger dig möjlighet till fjärrstyrning av låset. Med symbolknapparna växlar du låsets läge allt efter ditt önskemål. Vi önskar dig en tryggare tillvaro och en högre livskvalitet. Ditt hem är nu inte bara säkert här vistas du också bekvämt! Låsets delar sid 4-5 Så använder du låset Olåst sid 6-7 Daglåst sid 8-9 Automatiskt daglåst sid Nattlåst sid Säkerhetslåst sid Grundinställningar och tillvalsfunktioner sid Spärra och lägga till fjärrkontroller sid Batteribyte sid Teknisk specifikation sid

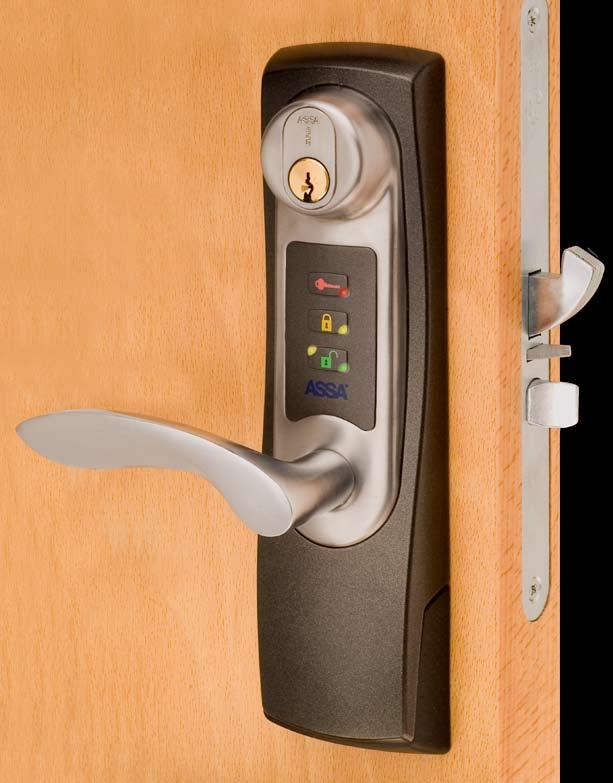

3 Cylinder Låsets olika delar Ditt nya entrélås är i grunden uppbyggt som ett traditionellt lås. Nytt är knapparna på låsets insida (ovanför handtaget). Dessa knappar kallar vi symbolknappar och med dem växlar du låsets läge efter dina önskemål. Röd knapp Gul knapp Den mekaniska nyckeln fungerar precis som en vanlig nyckel. Den låser/låser upp dörren oavsett vilket läge låset befinner sig i. Mer om dessa lägen på kommande sidor (Så fungerar låset). Grön knapp Hakregel Förutom nyckeln så finns även en fjärrkontroll. Med den kan du låsa upp låset på distans, ungefär som de flesta bilars låssystem. Fallkolv Lås upp Handtag Lås Kåpa ASSA Max-cylindern erbjuder vårt högsta juridiska kopieringsskydd av nycklarna. Utan det medföljande kortet kan ingen inte ens du själv göra kopior. Förvara kortet som den värdehandling det är! Batterilucka 4 5

4 Så använder du låset ASSA 3000 kan låsa din dörr på olika sätt. På följande sidor presenteras de olika lägen som låset kan ställas i. Olåst Dörren är olåst och öppnas med handtaget från både ut- och insida. Tryck på den gröna knappen. Knappen börjar blinka grönt. Dörren är nu olåst och öppnas med handtaget från både utoch insida. Dörren kommer att förbli olåst tills du byter läge på låset. Trycker du på knappen en gång till växlar låset till "daglåst". Se följande sidor. 6 7

5 Daglåst Med daglåst menar vi att det är låst utifrån men olåst inifrån. Detta är en lämplig inställning när du är hemma, vaken och vill att dörren skall vara låst. Tryck på den gröna knappen. Knappen börjar blinka gult. Dörren är nu låst och öppnas med handtaget eller fjärrkontrollen från insidan. Från utsidan öppnar du med fjärrkontroll eller nyckel. Öppnar du dörren kommer den nu att förbli olåst. Detta för att du inte ska råka låsa dig själv ute! För att låsa trycker du på den gröna knappen igen. 8 9

6 Automatiskt daglåst Med automatiskt daglåst menar vi att det är låst utifrån men olåst inifrån. Öppnar du dörren kommer den att låsa automatiskt igen vid stängning. Detta är en lämplig inställning när du är hemma, vaken och vill att dörren skall vara låst. Tryck på den gula knappen. Knappen börjar blinka gult. Dörren är nu låst och öppnas med handtaget eller fjärrkontrollen från insidan. Från utsidan öppnar du med fjärrkontroll eller nyckel. Observera Tänk på att ta med dig fjärrkontroll eller nyckel när du går ut dörren låses automatiskt efter några sekunder när du stänger den! Lämnas dörren öppen kommer en varningssignal att ljuda tills dörren stängs

7 Nattlåst När du vill förstärka låsningen brytsäkerheten ställer du låset i läget nattlåst. Används med fördel när du går och lägger dig. Dörren är låst med låsets hakregel (se låsets olika delar, sidan 4). Lås med nyckeln. Den röda knappen börjar blinka rött. Dörren är låst och öppnas med handtaget från insidan. Från utsidan öppnar du med fjärrkontroll eller nyckel. När du låser upp återgår låset till det läge du hade valt innan (olåst eller automatiskt daglåst). Nattlåst innebär trygghet när du sover men medger även snabb utrymning via handtaget om olyckan skulle vara framme

8 I läget säkerhetslåst låser du med låsets hakregel och spärrar samtidigt knapparna. Låset kan nu inte ens öppnas från insidan utan behörig nyckel eller fjärrkontroll. Säkerhetslåst Med säkerhetslåst får du högsta säkerhet. Används när hemmet lämnas och ingen är kvar hemma. Du låser med låsets hakregel för maximal brytsäkerhet (se låsets olika delar, sidan 4). Tryck på röda knappen. En signal ljuder. Lås med nyckeln. Signalen upphör och den röda knappen slutar blinka. Dörren är låst och kan endast öppnas med nyckel från insidan eller utsidan. När du låser upp återgår låset till det läge du hade valt innan (olåst eller automatiskt daglåst). Du kan även aktivera fjärrkontrollerna så att de fungerar i läget Säkerhetslåst. Se avsnittet tillvalsfunktioner. Observera Eftersom utrymning vid en paniksituation inte kan ske med handtaget ska denna låsning av säkerhetsskäl endast användas när ingen är hemma. Om du oavsiktligt råkar låsa upp dörren med fjärrkontrollen återgår låset till säkerhetslåst efter 15 sekunder, ifall du inte öppnar dörren

9 Grundinställningar Ditt entrélås ASSA 3000 levereras med en grundinställning som innebär att låset är klart att använda. De medföljande fjärrkontrollerna aktiveras i samband med installationen av låset. Fjärrkontrollerna kan sedan enkelt spärras och återaktiveras efter dina behov. Börja här 1. Gå in i programmeringsläge Håll in gul och röd knapp samtidigt under 5 sekunder (ett pip hörs). Tillvalsfunktionerna aktiveras/deaktiveras genom upprepade tryckningar på knapparna. Fast sken indikerar deaktiverad, blinkande indikerar aktiverad. Tillvalsfunktioner 5 sekunder Tröga knappar Till en början kan barn uppfatta ett blinkande lås som något intressant väl värt att utforska. Entrélåset går att manövrera med så kallade tröga knappar, vilket innebär att en knapp måste hållas intryckt någon sekund för att den ska fungera. Din egen dörrvakt I daglåst, automatiskt daglåst och nattlåst läge går det alltid att öppna dörren inifrån med hjälp av handtaget. Du kan programmera låset att bli din egen dörrvakt. Då signalerar låset att dörren öppnats och du kan kontrollera vem som kommer eller går. För att öppna dörren utan att aktivera dörrvakten trycker du på fjärrkontrollens lås-upp-knapp eller på den gröna knappen. För att tysta dörrvakten trycker du på den gröna knappen. Låset ställer sig alltid i olåst läge för att du inte ska bli utelåst. Välj aktivitet 2.a Aktivera tröga knappar Tryck grön knapp. Blinkande knapp bekräftar funktionen. 2.b Aktivera dörrvakt Tryck gul knapp. Blinkande knapp bekräftar funktionen. 2.c Aktivera Fjärrkontroll i säkerhetsläge Tryck röd knapp. Blinkande knapp bekräftar funktionen. Fjärrkontrollens funktion När låset levereras kan bara de mekaniska nycklarna öppna låset från säkerhetsläge. Som en tillvalsfunktion går det att aktivera fjärrkontrollerna så att även de kan öppna låset från säkerhetsläge. För att motsvara kraven i låsklass 3 får endast mekaniska nycklar fungera i säkerhetsläget, se sidan 23. Avsluta 3. Gå ur programmeringsläge Lås och lås upp med nyckeln eller lämna låset för automatisk återgång till driftsläge. 90 grader 16 17

10 Spärra eller lägga till en fjärrkontroll Börja här 1. Gå in i programmeringsläge Håll in gul och röd knapp samtidigt under 5 sekunder (ett pip hörs). Lås med nyckeln inom 20 sekunder. 90 grader Du kan avbryta ett programmeringssteg genom att trycka gul knapp. Om röd knapp blinkar när du försöker lägga in en fjärrkontroll beror det på att den redan är inprogrammerad. Du kan behöva lägga till eller ta bort en fjärrkontroll alternativt återaktivera någon som du tidigare raderat. Om en fjärrkontroll förlorats raderar du samtliga och lägger sedan tillbaka dem du vill aktivera igen. När du skall spärra eller lägga till en fjärrkontroll går du alltid in i låsets programmeringsläge. Därefter har du tre programmeringar att välja på, se motstående sida. 5 sekunder Du avslutar alltid en programmering genom att gå ur programmeringsläget. Välj aktivitet 2.a Radera en fjärrkontroll Tryck på röd knapp. Tryck på knappen lås upp på fjärrkontrollen. Kvittera med röd knapp. 2.b Radera alla fjärrkontroller Tryck på röd knapp. Tryck åter på röd knapp och håll in under 5 sekunder (ett pip hörs). Kvittera med röd knapp. 2.c Lägg till en fjärrkontroll Tryck på grön knapp. Tryck två gånger på knappen lås upp på fjärrkontrollen. Kvittera med grön knapp. 5 sekunder 2 gånger 3. Gå ur programmeringsläge Lås upp med nyckeln. Avsluta 90 grader 18 19

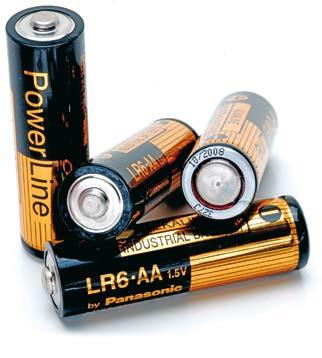

11 Så byter du batteri i fjärrkontrollen Så byter du batteri i låset Fjärrkontrollen innehåller två batterier av typen CR V. De är placerade innanför nyckelringsöglan som också fungerar som batterilock. Fjärrkontrollen behöver inte programmeras in i låset efter batteribytet. Den finns kvar i låsets minne trots batteribytet. Så här byter du batterierna: Låset drivs med 4 st LR 6 (AA) 1.5 V batterier. De är placerade i batterihållaren som finns i låsets nedre del. Låset behåller sitt minne vid batteribytet och behöver inte programmeras om. Så här byter du batterierna: 1. Skruva bort de två skruvarna på fjärrkontrollens långsidor. 2. Dra nyckelringsöglan rakt ut. Se till att tätningsringen sitter kvar mellan nyckelringsöglans fästöron. 3. Skaka försiktigt batterierna ur fjärrkontrollen. De hålls på plats med fjädrande kontakter. 4 De två nya batterierna placeras i fjärrkontrollen med pluspolen (+) mot sidan där fjärrkontrollens knappar sitter. 5. Kontrollera att tätningsringen sitter kvar mellan nyckelringsöglans fästöron. 6. Sätt tillbaka nyckelringsöglan. Obsevera att öglan måste sättas tillbaka åt samma håll som den togs bort. Detta för att fjärrkontrollen skall hålla tätt och stå emot väta och smuts. 7. Skruva tillbaka skruvarna på fjärrkontrollens långsidor. Kontrollera fjärrkontrollens funktion mot låset. 1. Ställ låset i läge Daglåst (se sidan 9). 2. Skruva bort skruven som håller fast batterihållaren. Skruven går inte att lossa från batterihållaren helt, den skall hänga kvar i de sista gängorna. 3. Dra batterihållaren rakt ner. 4. Byt alltid samtliga fyra batterier och var uppmärksam på plus (+) och minusmarkeringen (-) i batterihållarens botten. Var noga med att batterierna ligger korrekt i batterihållaren så att de inte skadas då du skjuter tillbaka hållaren i låset. 5. Skjut tillbaka batterihållaren nerifrån och upp i låset så långt att snäppfästena låser hållaren. Vid återmontering kan låset avge både ljud- och ljussignaler vilket är helt normalt. 6. Skruva fast skruven i låsets underkant. Kontrollera låsets funktion

12 Teknisk specifikation Kodteknik mellan lås och fjärrkontroll Varje fjärrkontroll har ett unikt serienummer. Fjärrkontrollen aktiveras och lagras i låsets minne vid installation. Fjärrkontrollen är helt anonym och ej spårbar till ett specifikt lås. Fjärrkontrollen kan bara aktiveras i ett lås av den som har tillgång till låset från insidan och den unika ASSA Max-nyckeln. När en signal skickas från fjärrkontrollen till låset är den kodad med samma teknik och säkerhet som när man via internet sköter sina bankärenden mot banken. Tekniken kan beskrivas som hoppande koder, eller counterbased rolling code som är det engelska uttrycket. I princip handlar det om engångskoder som inte kan återanvändas. Fjärrkontroll Av säkerhetsskäl är fjärrkontrollens räckvidd begränsad till ungefär 5-10 meter beroende på omgivningen. Anledning till begränsningen är att låset inte oavsiktligt ska manövreras utom synhåll för användaren. Batterier Till fjärrkontrollen passar 2 st CR V. Batteriernas livslängd är cirka 24 månader vid normal användning. Om en fjärrkontroll får försämrad räckvidd är det ett tecken på att batterierna bör bytas ut. Batteribyte, se instruktionen sid 20. Använda batterier kan lämnas där du köper nya. Låset Låset är avsett att monteras i tempererade utrymmen (+15 till +50 C) utan kondenserande fuktighet. Om låset monteras under andra förhållanden kan inte funktion eller drifttid garanteras. Batterier Till låset passar 4 st LR6 (AA) 1,5 V av alkalisk typ. Batteriernas livslängd är cirka 1 år vid normal användning. Batterivarning Låset har en varningsfunktion för låg batterinivå. När låsets batterinivå är låg larmar låset genom en avvikande pip- och ljussignal. Batterierna bör bytas snarast efter första batterivarningen. Efter första varning kommer låset att klara cirka 1-4 veckors ytterligare drift beroende på omgivningen/användningsfrekvensen. Om låset används trots batterivarning till dess att batterinivån är kritiskt låg kommer låset, oavsett vald funktion, ställa sig i daglås och därefter stanna till dess att nya batterier installerats. Om batterierna tar slut vid t ex en lång bortavistelse ändras INTE låsets läge. Låset måste då öppnas med den mekaniska nyckeln. Batteribyte, se instruktionen sid 21. Säkerhet För att bibehålla säkerheten enligt ASSAs specifikation får varje fjärrkontroll endast aktiveras i ett lås. Låset uppfyller låsklass 3, i läget säkerhetsläge, förutsatt att fjärrkontrollen inte är aktiverad i säkerhetsläge (standard). Låshuset ASSA uppfyller kraven för typgodkännande enligt brandklass E/EI 15 - E/EI60. Låset uppfyller tillämpliga krav för elektromekanisk låsanläggning. Denna norm omfattar bland annat motstånd mot elektrisk och elektrostatisk manipulation, samt elektromagnetiska fält från till exempel sladdlösa och mobila telefoner. Produkten uppfyller alla applicerbara EU-direktiv som krävs för CE-märkning (redovisas i separat dokument som kan rekvireras från ASSA AB)

13 ASSA AB P.O. Box 371 SE Eskilstuna Sweden phone +46 (0) fax +46 (0) Customer support: phone intl phone nat fax +46 (0) ASSA ABLOY, the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience. 24 M Artnr
