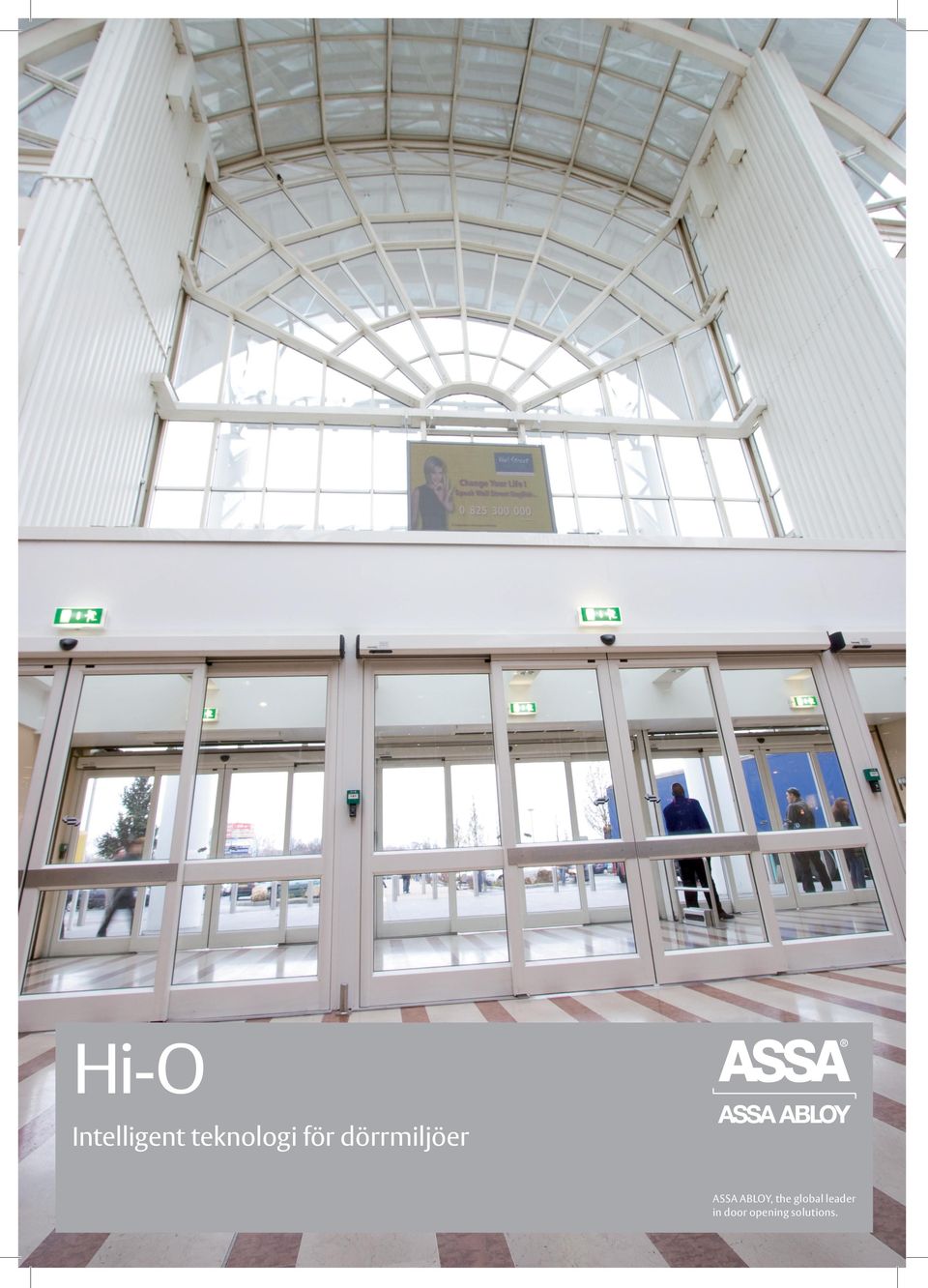

1 Hi-O Intelligent teknologi för dörrmiljöer ASSA ABLOY, the global leader in door opening solutions. 1

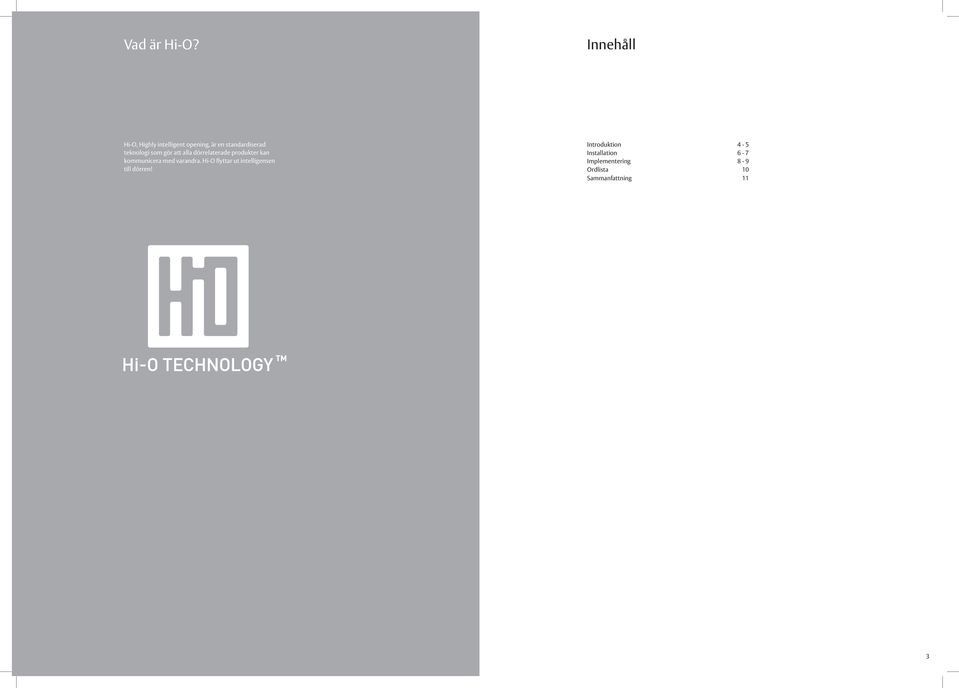

2 Vad är Hi-O? Innehåll Hi-O, Highly intelligent opening, är en standardiserad teknologi som gör att alla dörrelaterade produkter kan kommunicera med varandra. Hi-O flyttar ut intelligensen till dörren! Introduktion 4-5 Installation 6-7 Implementering 8-9 Ordlista 10 Sammanfattning

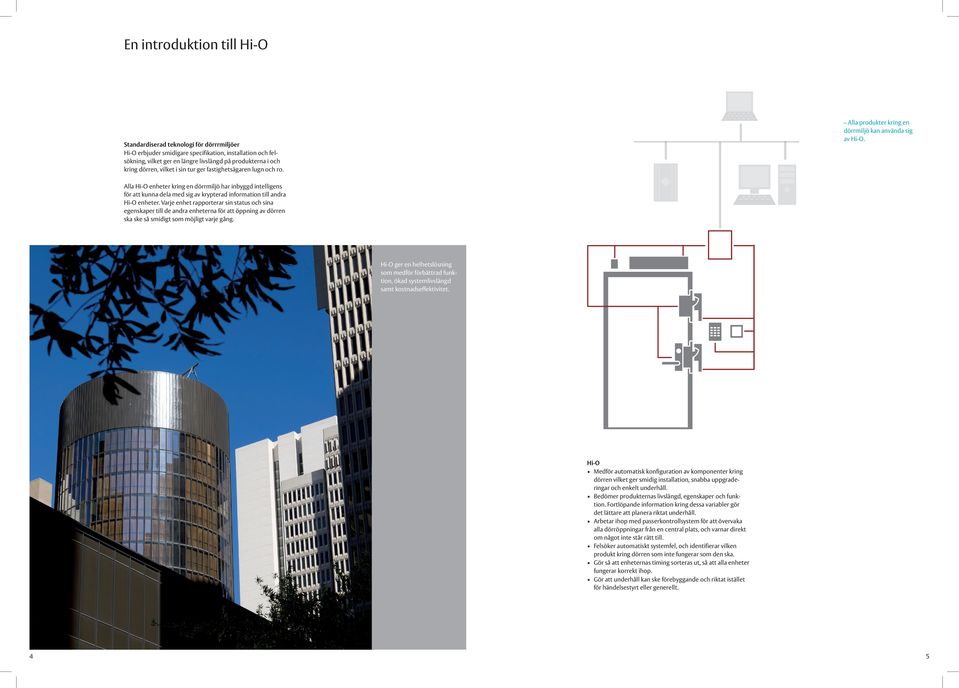

3 En introduktion till Hi-O Alla produkter kring en dörrmiljö kan använda sig av Hi-O. Standardiserad teknologi för dörrrmiljöer Hi-O erbjuder smidigare specifikation, installation och felsökning, vilket ger en längre livslängd på produkterna i och kring dörren, vilket i sin tur ger fastighetsägaren lugn och ro. Alla Hi-O enheter kring en dörrmiljö har inbyggd intelligens för att kunna dela med sig av krypterad information till andra Hi-O enheter. Varje enhet rapporterar sin status och sina egenskaper till de andra enheterna för att öppning av dörren ska ske så smidigt som möjligt varje gång. Hi-O ger en helhetslösning som medför förbättrad funktion, ökad systemlivslängd samt kostnadseffektivitet. Hi-O Medför automatisk konfiguration av komponenter kring dörren vilket ger smidig installation, snabba uppgraderingar och enkelt underhåll. Bedömer produkternas livslängd, egenskaper och funktion. Fortlöpande information kring dessa variabler gör det lättare att planera riktat underhåll. Arbetar ihop med passerkontrollsystem för att övervaka alla dörröppningar från en central plats, och varnar direkt om något inte står rätt till. Felsöker automatiskt systemfel, och identifierar vilken produkt kring dörren som inte fungerar som den ska. Gör så att enheternas timing sorteras ut, så att alla enheter fungerar korrekt ihop. Gör att underhåll kan ske förebyggande och riktat istället för händelsestyrt eller generellt. 4 5

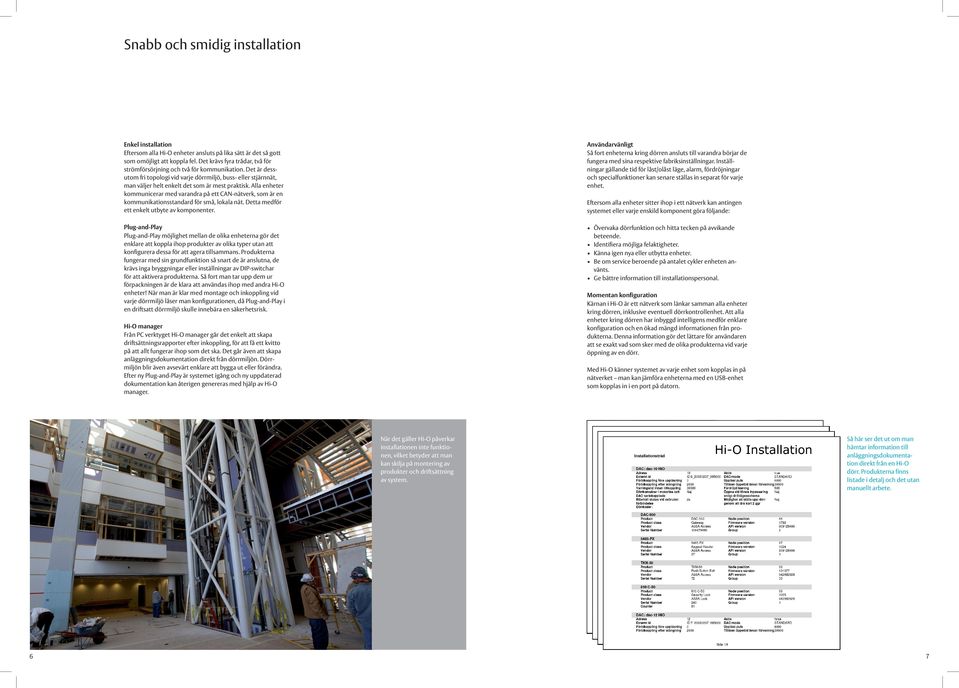

4 Snabb och smidig installation Enkel installation Eftersom alla Hi-O enheter ansluts på lika sätt är det så gott som omöjligt att koppla fel. Det krävs fyra trådar, två för strömförsörjning och två för kommunikation. Det är dessutom fri topologi vid varje dörrmiljö, buss- eller stjärnnät, man väljer helt enkelt det som är mest praktisk. Alla enheter kommunicerar med varandra på ett CAN-nätverk, som är en kommunikationsstandard för små, lokala nät. Detta medför ett enkelt utbyte av komponenter. Användarvänligt Så fort enheterna kring dörren ansluts till varandra börjar de fungera med sina respektive fabriksinställningar. Inställningar gällande tid för låst/olåst läge, alarm, fördröjningar och specialfunktioner kan senare ställas in separat för varje enhet. Plug-and-Play Plug-and-Play möjlighet mellan de olika enheterna gör det enklare att koppla ihop produkter av olika typer utan att konfigurera dessa för att agera tillsammans. Produkterna fungerar med sin grundfunktion så snart de är anslutna, de krävs inga bryggningar eller inställningar av DIP-switchar för att aktivera produkterna. Så fort man tar upp dem ur förpackningen är de klara att användas ihop med andra Hi-O enheter! När man är klar med montage och inkoppling vid varje dörrmiljö låser man konfigurationen, då Plug-and-Play i en driftsatt dörrmiljö skulle innebära en säkerhetsrisk. Övervaka dörrfunktion och hitta tecken på avvikande beteende. Identifiera möjliga felaktigheter. Känna igen nya eller utbytta enheter. Be om service beroende på antalet cykler enheten använts. Ge bättre information till installationspersonal. Eftersom alla enheter sitter ihop i ett nätverk kan antingen systemet eller varje enskild komponent göra följande: Momentan konfiguration Kärnan i Hi-O är ett nätverk som länkar samman alla enheter kring dörren, inklusive eventuell dörrkontrollenhet. Att alla enheter kring dörren har inbyggd intelligens medför enklare konfiguration och en ökad mängd informationen från produkterna. Denna information gör det lättare för användaren att se exakt vad som sker med de olika produkterna vid varje öppning av en dörr. Hi-O manager Från PC verktyget Hi-O manager går det enkelt att skapa driftsättningsrapporter efter inkoppling, för att få ett kvitto på att allt fungerar ihop som det ska. Det går även att skapa anläggningsdokumentation direkt från dörrmiljön. Dörrmiljön blir även avsevärt enklare att bygga ut eller förändra. Efter ny Plug-and-Play är systemet igång och ny uppdaterad dokumentation kan återigen genereras med hjälp av Hi-O manager. Med Hi-O känner systemet av varje enhet som kopplas in på nätverket man kan jämföra enheterna med en USB-enhet som kopplas in i en port på datorn. När det gäller Hi-O påverkar installationen inte funktionen, vilket betyder att man kan skilja på montering av produkter och driftsättning av system. 6 Så här ser det ut om man hämtar information till anläggningsdokumentation direkt från en Hi-O dörr. Produkterna finns listade i detalj och det utan manuellt arbete. 7

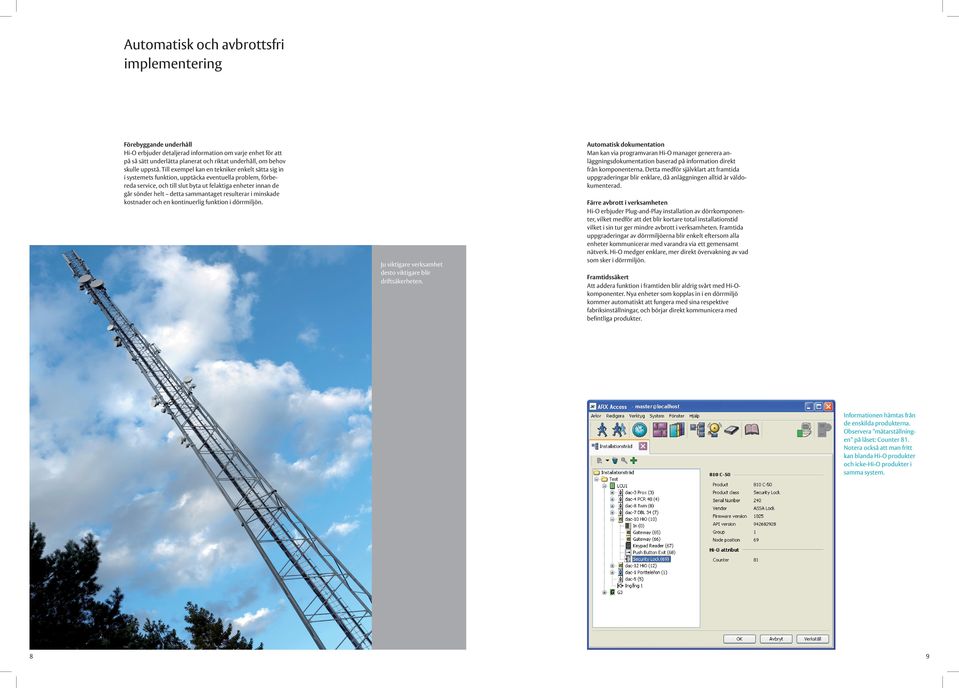

5 Automatisk och avbrottsfri implementering Automatisk dokumentation Man kan via programvaran Hi-O manager generera anläggningsdokumentation baserad på information direkt från komponenterna. Detta medför självklart att framtida uppgraderingar blir enklare, då anläggningen alltid är väldokumenterad. Förebyggande underhåll Hi-O erbjuder detaljerad information om varje enhet för att på så sätt underlätta planerat och riktat underhåll, om behov skulle uppstå. Till exempel kan en tekniker enkelt sätta sig in i systemets funktion, upptäcka eventuella problem, förbereda service, och till slut byta ut felaktiga enheter innan de går sönder helt detta sammantaget resulterar i minskade kostnader och en kontinuerlig funktion i dörrmiljön. Ju viktigare verksamhet desto viktigare blir driftsäkerheten. Färre avbrott i verksamheten Hi-O erbjuder Plug-and-Play installation av dörrkomponenter, vilket medför att det blir kortare total installationstid vilket i sin tur ger mindre avbrott i verksamheten. Framtida uppgraderingar av dörrmiljöerna blir enkelt eftersom alla enheter kommunicerar med varandra via ett gemensamt nätverk. Hi-O medger enklare, mer direkt övervakning av vad som sker i dörrmiljön. Framtidssäkert Att addera funktion i framtiden blir aldrig svårt med Hi-Okomponenter. Nya enheter som kopplas in i en dörrmiljö kommer automatiskt att fungera med sina respektive fabriksinställningar, och börjar direkt kommunicera med befintliga produkter. Informationen hämtas från de enskilda produkterna. Observera mätarställningen på låset: Counter 81. Notera också att man fritt kan blanda Hi-O produkter och icke-hi-o produkter i samma system. 8 9

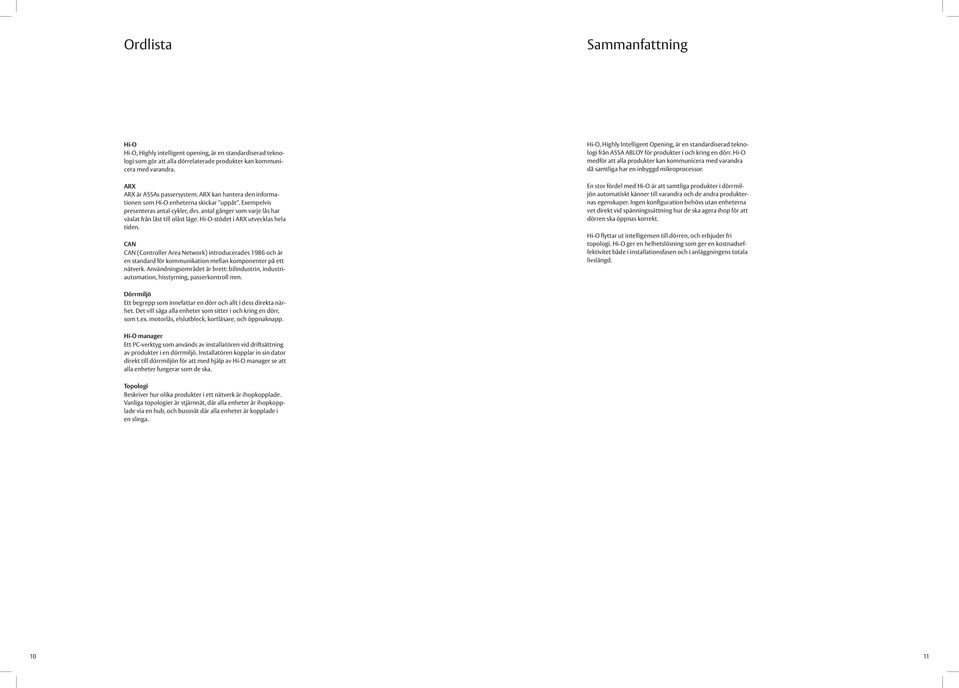

6 Ordlista Sammanfattning Hi-O Hi-O, Highly intelligent opening, är en standardiserad teknologi som gör att alla dörrelaterade produkter kan kommunicera med varandra. ARX ARX är ASSAs passersystem. ARX kan hantera den informationen som Hi-O enheterna skickar uppåt. Exempelvis presenteras antal cykler, dvs. antal gånger som varje lås har växlat från låst till olåst läge. Hi-O-stödet i ARX utvecklas hela tiden. CAN CAN (Controller Area Network) introducerades 1986 och är en standard för kommunikation mellan komponenter på ett nätverk. Användningsområdet är brett: bilindustrin, industriautomation, hisstyrning, passerkontroll mm. Hi-O, Highly Intelligent Opening, är en standardiserad teknologi från ASSA ABLOY för produkter i och kring en dörr. Hi-O medför att alla produkter kan kommunicera med varandra då samtliga har en inbyggd mikroprocessor. En stor fördel med Hi-O är att samtliga produkter i dörrmiljön automatiskt känner till varandra och de andra produkternas egenskaper. Ingen konfiguration behövs utan enheterna vet direkt vid spänningssättning hur de ska agera ihop för att dörren ska öppnas korrekt. Hi-O flyttar ut intelligensen till dörren, och erbjuder fri topologi. Hi-O ger en helhetslösning som ger en kostnadseffektivitet både i installationsfasen och i anläggningens totala livslängd. Dörrmiljö Ett begrepp som innefattar en dörr och allt i dess direkta närhet. Det vill säga alla enheter som sitter i och kring en dörr, som t.ex. motorlås, elslutbleck, kortläsare, och öppnaknapp. Hi-O manager Ett PC-verktyg som används av installatören vid driftsättning av produkter i en dörrmiljö. Installatören kopplar in sin dator direkt till dörrmiljön för att med hjälp av Hi-O manager se att alla enheter fungerar som de ska. Topologi Beskriver hur olika produkter i ett nätverk är ihopkopplade. Vanliga topologier är stjärnnät, där alla enheter är ihopkopplade via en hub, och bussnät där alla enheter är kopplade i en slinga

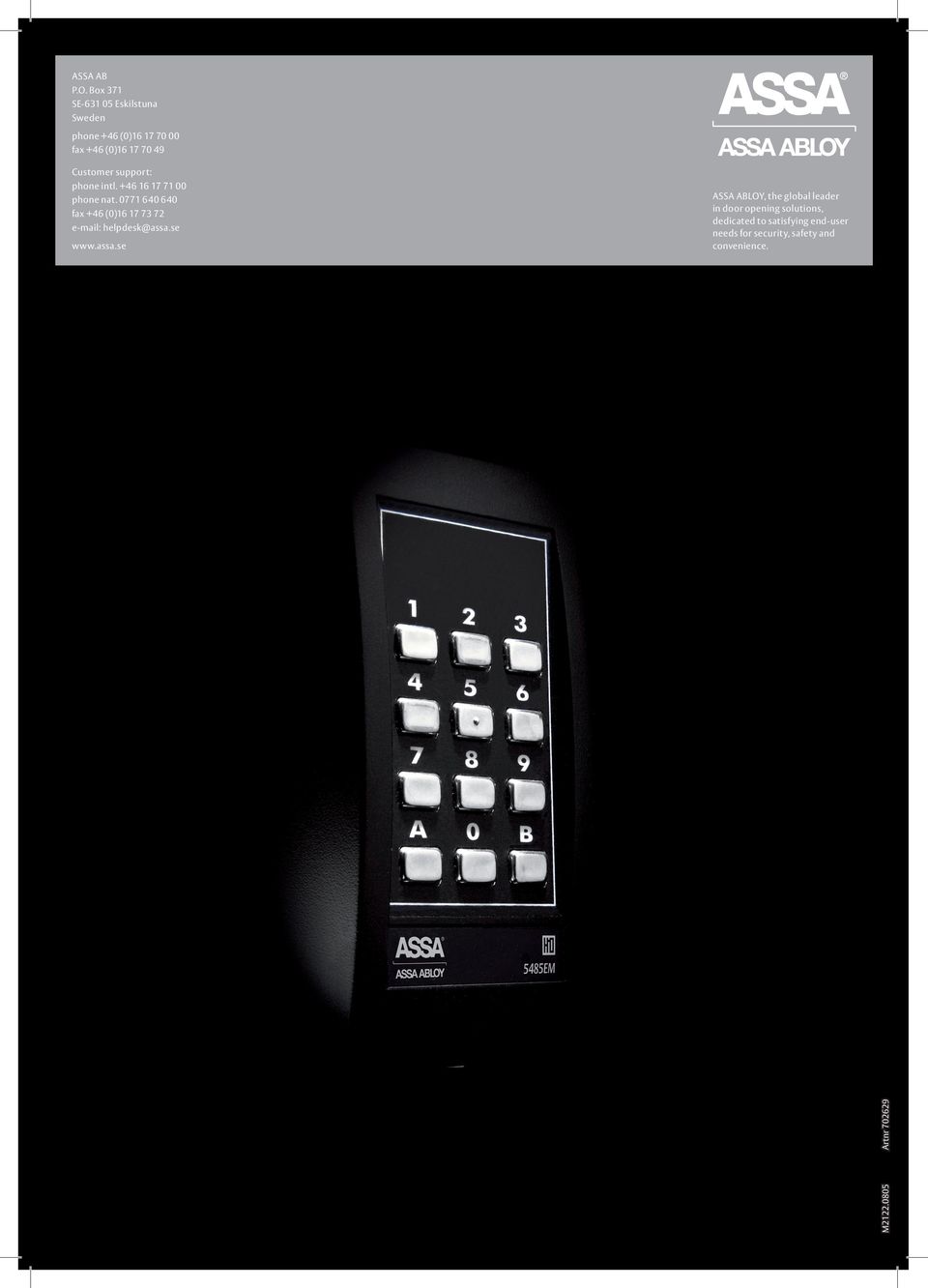

7 ASSA AB P.O. Box 371 SE Eskilstuna Sweden phone +46 (0) fax +46 (0) Customer support: phone intl phone nat fax +46 (0) M Artnr ASSA ABLOY, the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience.
