1 ASSA Smartair Användarmanual Programmeringsenhet till TS1000 ASSA ABLOY, the global leader in door opening solutions.

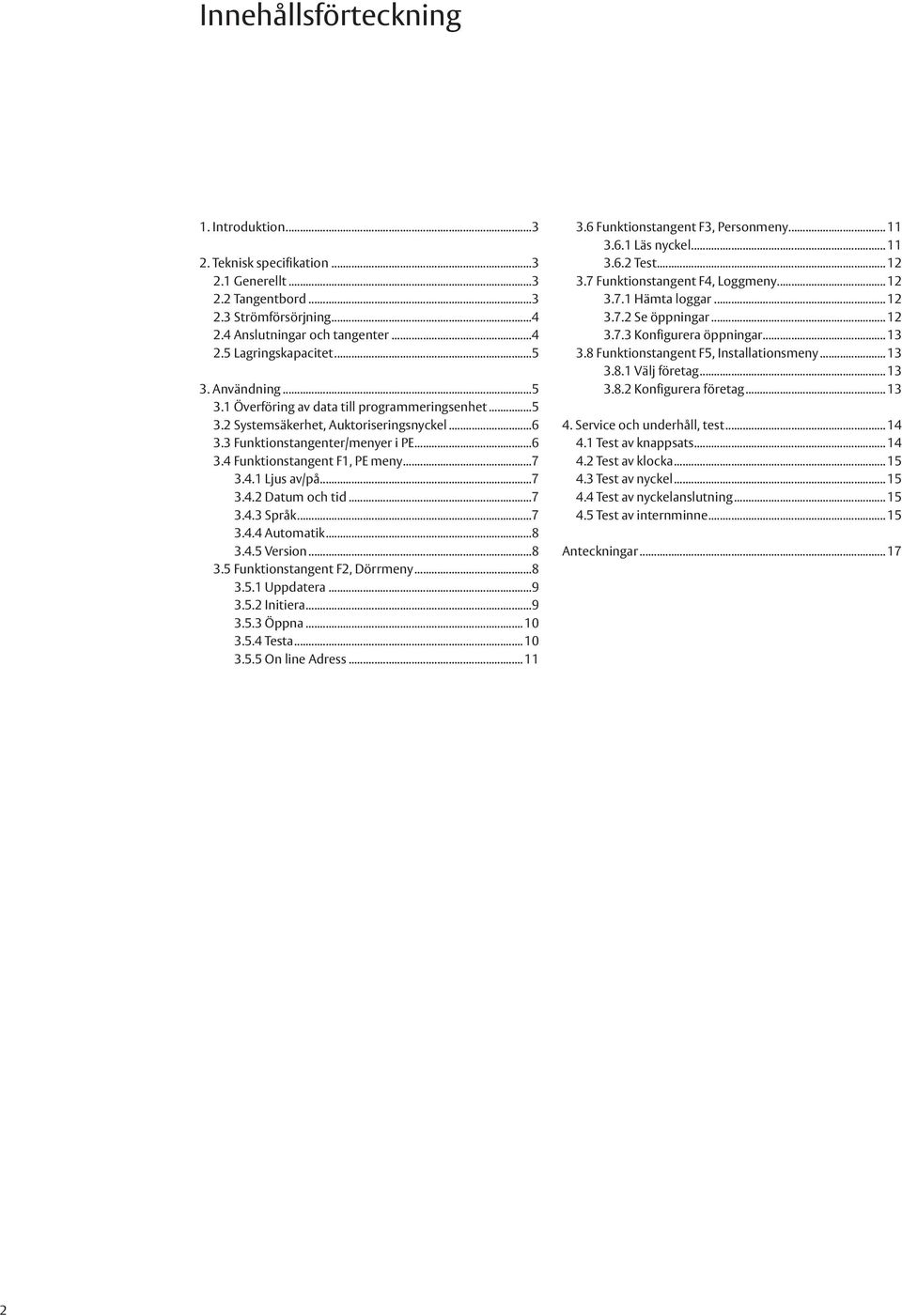

2 Innehållsförteckning 1. Introduktion Teknisk specifikation Generellt Tangentbord Strömförsörjning Anslutningar och tangenter Lagringskapacitet Användning Överföring av data till programmeringsenhet Systemsäkerhet, Auktoriseringsnyckel Funktionstangenter/menyer i PE Funktionstangent F1, PE meny Ljus av/på Datum och tid Språk Automatik Version Funktionstangent F2, Dörrmeny Uppdatera Initiera Öppna Testa On line Adress Funktionstangent F3, Personmeny Läs nyckel Test Funktionstangent F4, Loggmeny Hämta loggar Se öppningar Konfigurera öppningar Funktionstangent F5, Installationsmeny Välj företag Konfigurera företag Service och underhåll, test Test av knappsats Test av klocka Test av nyckel Test av nyckelanslutning Test av internminne Anteckningar

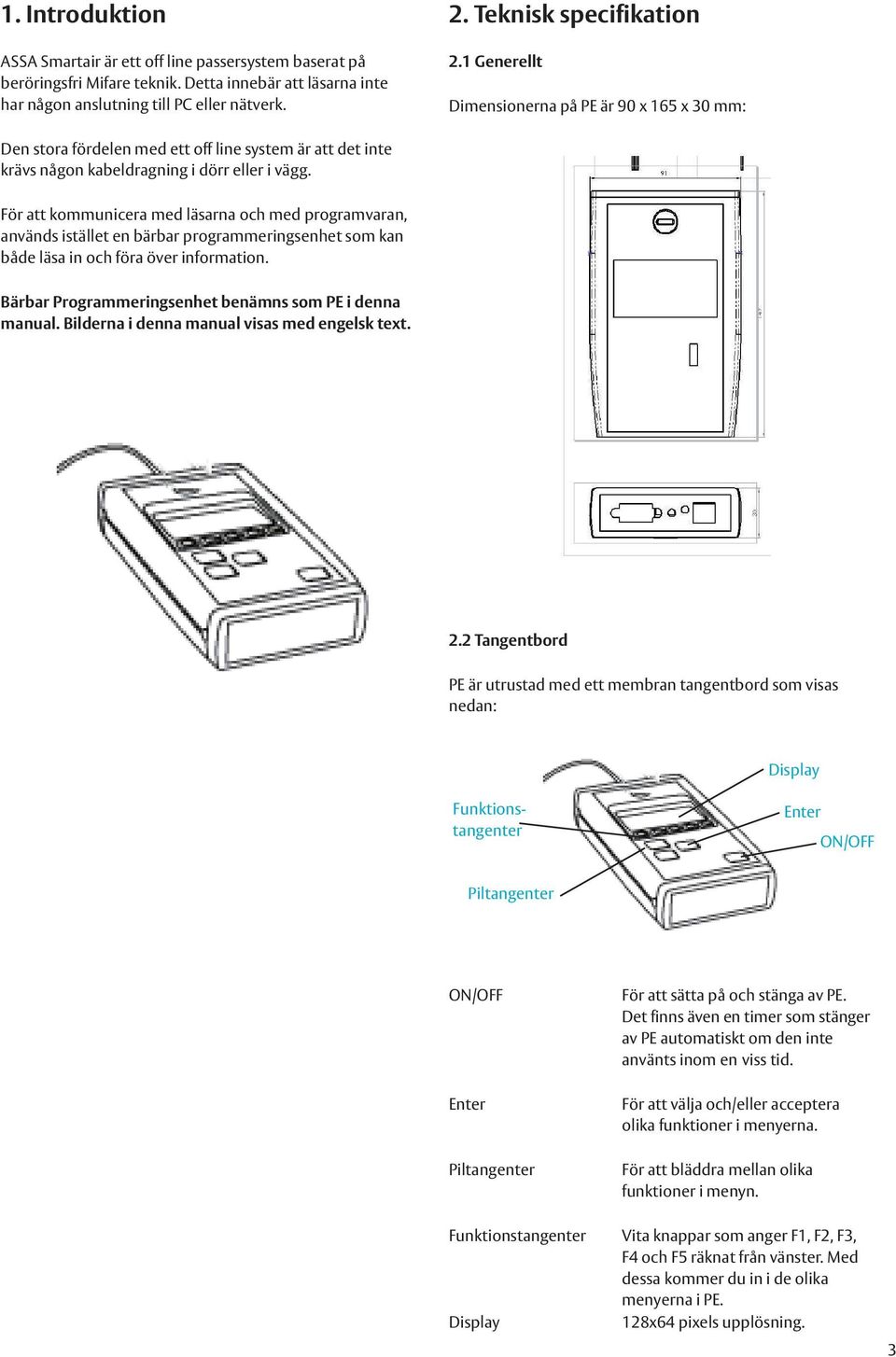

3 1. Introduktion ASSA Smartair är ett off line passersystem baserat på beröringsfri Mifare teknik. Detta innebär att läsarna inte har någon anslutning till PC eller nätverk. 2. Teknisk specifikation 2.1 Generellt Dimensionerna på PE är 90 x 165 x 30 mm: Den stora fördelen med ett off line system är att det inte krävs någon kabeldragning i dörr eller i vägg. För att kommunicera med läsarna och med programvaran, används istället en bärbar programmeringsenhet som kan både läsa in och föra över information. Bärbar Programmeringsenhet benämns som PE i denna manual. Bilderna i denna manual visas med engelsk text. 2.2 Tangentbord PE är utrustad med ett membran tangentbord som visas nedan: Display Funktionstangenter Enter ON/OFF Piltangenter ON/OFF Enter Piltangenter För att sätta på och stänga av PE. Det finns även en timer som stänger av PE automatiskt om den inte använts inom en viss tid. För att välja och/eller acceptera olika funktioner i menyerna. För att bläddra mellan olika funktioner i menyn. Funktionstangenter Vita knappar som anger F1, F2, F3, F4 och F5 räknat från vänster. Med dessa kommer du in i de olika menyerna i PE. Display 128x64 pixels upplösning. 3

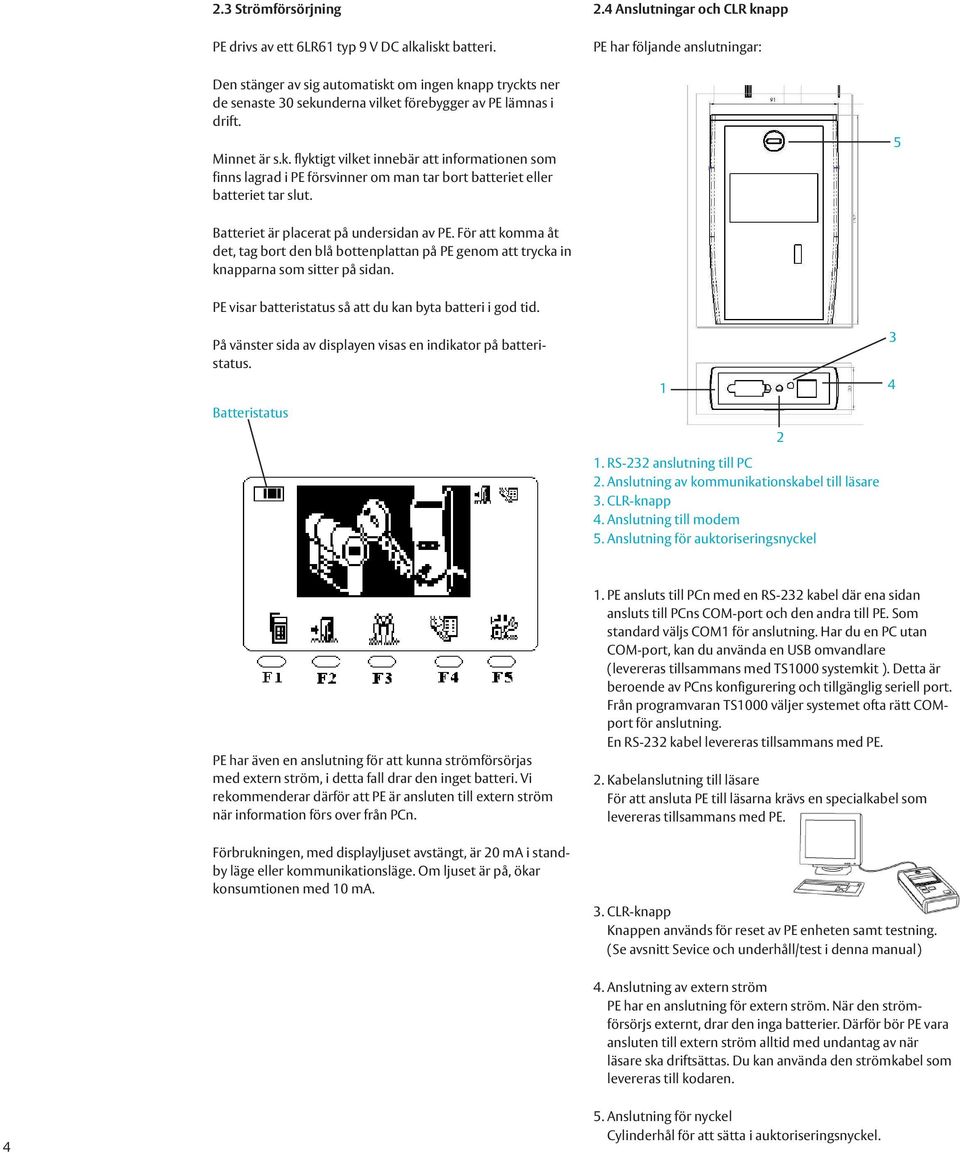

4 2.3 Strömförsörjning PE drivs av ett 6LR61 typ 9 V DC alkaliskt batteri. 2.4 Anslutningar och CLR knapp PE har följande anslutningar: Den stänger av sig automatiskt om ingen knapp tryckts ner de senaste 30 sekunderna vilket förebygger av PE lämnas i drift. Minnet är s.k. flyktigt vilket innebär att informationen som finns lagrad i PE försvinner om man tar bort batteriet eller batteriet tar slut. 5 Batteriet är placerat på undersidan av PE. För att komma åt det, tag bort den blå bottenplattan på PE genom att trycka in knapparna som sitter på sidan. PE visar batteristatus så att du kan byta batteri i god tid. På vänster sida av displayen visas en indikator på batteristatus. Batteristatus 1 1. RS-232 anslutning till PC 2. Anslutning av kommunikationskabel till läsare 3. CLR-knapp 4. Anslutning till modem 5. Anslutning för auktoriseringsnyckel PE har även en anslutning för att kunna strömförsörjas med extern ström, i detta fall drar den inget batteri. Vi rekommenderar därför att PE är ansluten till extern ström när information förs over från PCn. Förbrukningen, med displayljuset avstängt, är 20 ma i standby läge eller kommunikationsläge. Om ljuset är på, ökar konsumtionen med 10 ma. 1. PE ansluts till PCn med en RS-232 kabel där ena sidan ansluts till PCns COM-port och den andra till PE. Som standard väljs COM1 för anslutning. Har du en PC utan COM-port, kan du använda en USB omvandlare (levereras tillsammans med TS1000 systemkit ). Detta är beroende av PCns konfigurering och tillgänglig seriell port. Från programvaran TS1000 väljer systemet ofta rätt COMport för anslutning. En RS-232 kabel levereras tillsammans med PE. 2. Kabelanslutning till läsare För att ansluta PE till läsarna krävs en specialkabel som levereras tillsammans med PE. 3. CLR-knapp Knappen används för reset av PE enheten samt testning. (Se avsnitt Sevice och underhåll/test i denna manual) 4. Anslutning av extern ström PE har en anslutning för extern ström. När den strömförsörjs externt, drar den inga batterier. Därför bör PE vara ansluten till extern ström alltid med undantag av när läsare ska driftsättas. Du kan använda den strömkabel som levereras till kodaren Anslutning för nyckel Cylinderhål för att sätta i auktoriseringsnyckel.

5 2.5 Lagringskapacitet PE har 0,5 MB minne. Hur många dörrar och personer du kan lagra i PE är beroende av hur stort behörighetsschema du har, hur många helgdagar som är upplagda i systemet etc. Följande tabell visar antal dörrar du kan ladda ner beroende på antal personer per dörr: 3. Funktioner Vi har tidigare nämnt att PE är en länk mellan program-varan och läsarna. Med hjälp av PE kan du läsa ut information från läsarna såväl som att föra över information till dem. För att föra över information till läsaren, måste informationen först föras över till PE från programvaran i PC, så det första du ska göra är att föra över behörighetsschemat på den aktuella installationen. När du gjort detta kommer du kunna utföra de funktioner vi beskriver längre fram i manualen. 3.1 Överföring av data till Programmeringsenheten För att föra över behörighetsschemat från programvaran TS1000 till programmeringsenheten, anslut RS-232 kabeln mellan pc och PE och tryck sedan på ON/OFF på PE. Tryck snabbt på ON/OFF annars stängs den av igen. Personer/dörrar Antal dörrar som kan laddas ner i PE Klicka på PE enhet i huvudmenyn i TS Upp till dörrar 100 Upp till 500 dörrar 200 Upp till 250 dörrar 500 Upp till 100 dörrar Du kommer till följande bild: Antalet händelser som kan hämtas från dörrarna beror även det på hur många olika händelser du vill ska sparas. Läsarna kan lagra upp till händelser (när antalet personer inte överstiger 1 000). Om dörren har lagrat max antal händelser, kan du hämta händelser från upp till 50 dörrar samtidigt. Om PE inte är påslagen eller ansluten, får du följande meddelande: Tryck på ON/OFF på PE och klicka därefter på Ja. I menyn kan du göra följande val: 5

6 Ej uppdaterade skickar alla dörrar som uppdaterats i programvaran men inte förts över till PE. Dörrval välj den eller de dörrar du vill föra över. Alla alla dörrar upplagda i systemet skickas över. När du gjort ditt val, klicka på Skicka data till PE, enligt nästa bild: 3.2 Systemsäkerhet- Auktoriseringsnyckel Av säkerhets skäl krävs att systemets auktoriseringsnyckel sitter i PE vid initiering. Nyckeln gör att PE kan identifiera vilket system du jobbar med då systemkoden ligger i nyckeln. Det säkerställer även obehörig användning. Auktoriseringsnyckel När du klickar på knappen, skickar programmet en fil till PE (följ förloppet på skärmen, se nästa bild). Överföringstiden är beroende av hur stor mängd information du skickar. När överföringen är klar, får du ett meddelande att överföringen lyckats. Det levereras endast en auktoriseringsnyckel per system, så tänk på att förvara den på säker plats. För mer information, se Användarmanual TS1000 System. 3.3 Funktionstangenter/menyer i PE Huvudmenyn på PE ser ut som på följande bild: När behörighetsschemat är överfört till PE, kan du föra över det till läsarna, dv.s initiera eller uppdatera dörrarna. Detta förklaras längre fram i manualen. Genom att trycka på funktionstangenterna F1-F5 (räknat från vänster), kommer du in i de olika menyerna. Menyerna är: F1 - PE meny F2 - Dörrmeny F3 - Personmeny F4 - Loggmeny F5 - Installationsmeny 6

7 3.4 Funktionstangent F1, PE meny Genom att trycka på den översta vänstra knappen, F1, kommer du in i PE menyn. Där hittar du följande funktioner: Ljus Av/På Datum och tid Språk Automatisk Version Datum och tid När du valt menyn Datum och tid, tryck ENTER. Här ser du PE:s datum och tid. Detta överförs från programvaran i PCn och du kan enbart ändra den genom att föra över behörighetsschemat igen från programvaran till PE. Om datum eller tid är felaktigt, kan du alltså inte att ändra direkt i PE. Med Upp och Ner pilarna kan du bläddra mellan de olika valen. När du markerat ditt val, tryck ENTER Ljus Av/På I denna meny sätter du på eller stänger av ljuset i displayen. Ljus på drar mycket batteri därför rekommendera vi att ljuset endast är på där du absolut behöver det. Tryck på funktionstangent F5 för att återgå till huvudmenyn Språk I menyn Språk, ser du det språk som valts i PE. Precis som med datum och tid, skickas språket över från programvaran i PCn. Du kan inte ändra språket direkt i PE. Som vi tidigare nämnt, är konsumtionen på PE 20 ma när ljuset är av och 30 ma när ljuset är på. Som standard, när PE inte innehåller någon data, är ljuset av. Om du satt på ljuset, släcks det automatiskt av när data överförs. För att tända det igen, behöver du bara trycka ENTER. När du tryckt ENTER, tänds ljuset och PE återgår till huvudmenyn. Gå tillbaka till huvudmenyn genom att trycka på funktionstangent F5. Nästa gång du trycker på F1 knappen, ser du följande bild: Om du trycker ENTER i detta läge, stängs ljuset av. 7

8 3.4.4 Automatiskt I PE finns möjlighet att automatiskt uppdatera läsare samt hämta loggar. Detta innebär att när PEn kopplas till dörren, skickas data automatiskt (om det skett några ändringar i behörighetsschemat) eller visas öppningar utan att du behöver gå in i någon meny Version Gå in i menyn Version med hjälp av piltangenterna så ser du information om vilken version PE har. För att aktivera denna funktion, tryck ENTER när du kommit in i menyn med hjälp av piltangenterna. Du får då frågan Uppdatera dörrar automatiskt? Tryck F5 för att komma tillbaka till huvudmenyn. 3.5 Funktionstangent F2, Dörrmeny För att svara JA, tryck F4, för att svara Nej, tryck F5. När du svarat på frågan, får du en ny fråga Hämta loggar automatiskt? Tryck på funktionstangent F2 så kommer du in i Dörrmenyn. Denna meny innehåller följande funktioner: Uppdatera Initiera Öppna Testa On line adresser Som tidigare, svara Ja genom att trycka F4 eller Nej genom att trycka på F5. När du gjort dina val, återgår PE till huvudmenyn. För att kunna uppdatera, initiera och nödöppna dörren måste auktoriseringsnyckeln sitta i PE. Om du försöker göra det utan auktoriseringsnyckeln i, får du ett felmeddelande i displayen som talar om att du måste sätta i nyckeln. Om du svarat Ja på att automatiskt uppdatera dörrar och hämta loggar, syns en dörrsymbol längst uppe i höger hörn på displayen. I annat fall visas här ingen symbol. Automatisk uppdatering av dörrar och hämtning av logg 8

9 3.5.1 Uppdatera Uppdateringsfunktionen används för att föra över ändringar i behörighetsschemat till läsarna efter att de en gång initierats med systemkod och behörighetsschema. En uppdatering går snabbare än en initiering då inte all information måste föras över. När du gjort förändringarna i behörighetsschemat i TS 1000 programvara, skickar du informationen till PE och därefter till läsarna. Sätt in auktoriseringsnyckeln i PE, anslut PE till dörren med specialkabeln och tryck därefter ENTER för att föra över uppdateringar till läsarna. Du behöver inte välja dörr. Eftersom läsarna tidigare har initierats, kommer PE att känna igen vilken dörr det är och göra uppdateringen för just den dörren automatiskt Initiera Initiering eller s.k. driftsättning innebär att behörighetsschema och systemkod förs över till läsarna med hjälp av programmeringsenheten. När läsarna är initierade blir de en del av systemet och kan inte öppnas med kort eller taggar till andra system. När läsarna levereras är de i s.k. fabriksläge och fungerar med det installationskort som levereras med läsaren. Efter att initiering är gjord, slutar detta kort att fungera men kan användas till andra läsare i fabriksläge. När en läsare initierats kan den initieras/döpas om med information från en annan dörr i samma system, men inte i ett system med annan systemkod. I det fallet måste läsaren först resetas. Gå till Dörrmenyn i programmeringsenheten, välj därefter Initiera och tryck ENTER. Du ser följande i displayen: Läsare I displayen visas att uppdatering pågår: Nu ser du alla dörrar som du lagt in i ditt system och fört över till PE. Med hjälp av piltangenterna kan du bläddra dig fram till den dörr du vill initiera. Se till att dörren är markerad, att Auktoriseringsnyckeln sitter i PE och tryck därefter ENTER för att starta initieringen. När uppdateringen är klar, visas följande: När initieringen är klar, får du ett meddelande att dörren har initierats. Tryck F5 för att acceptera och komma tillbaka till huvudmenyn. Tryck F5 för att acceptera och gå tillbaka till huvudmenyn. 9

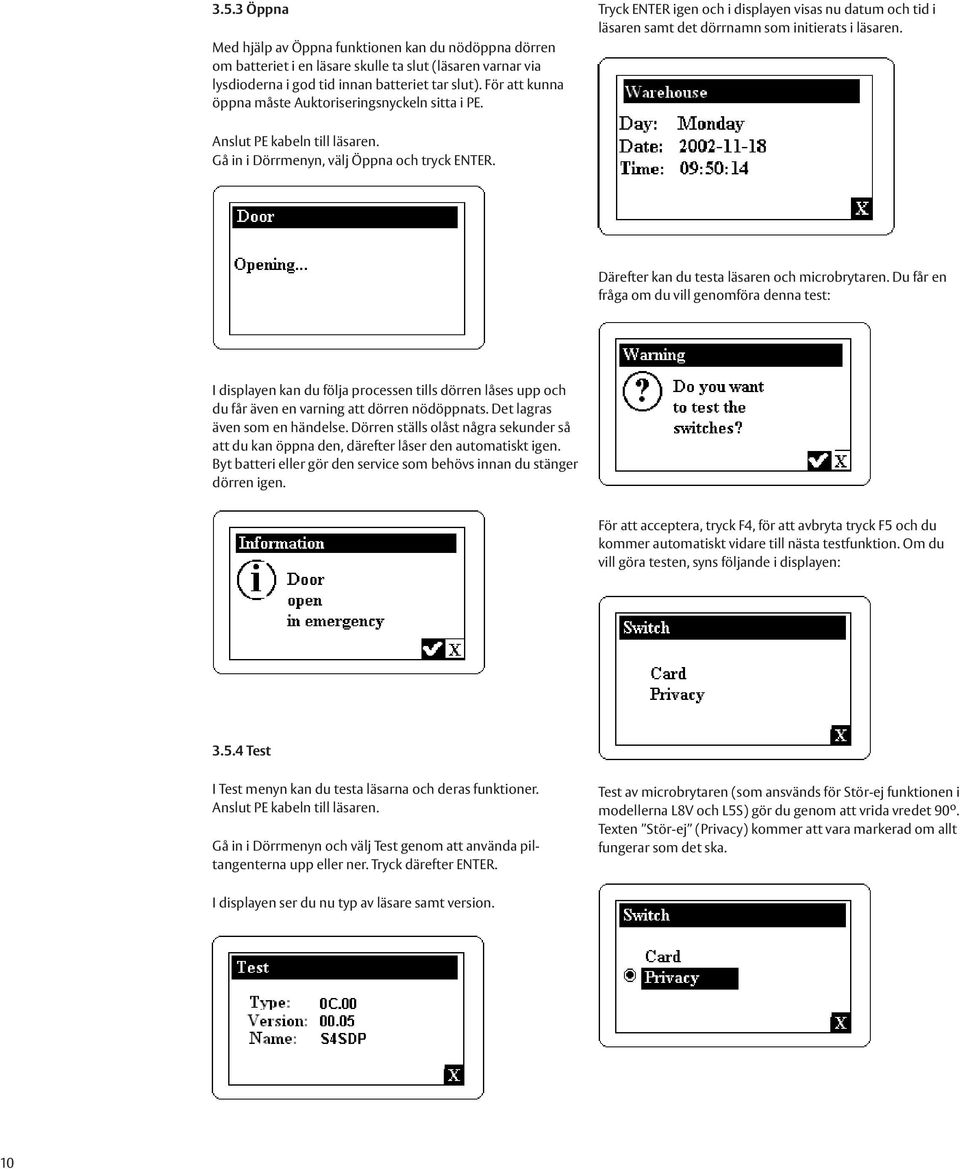

10 3.5.3 Öppna Med hjälp av Öppna funktionen kan du nödöppna dörren om batteriet i en läsare skulle ta slut (läsaren varnar via lysdioderna i god tid innan batteriet tar slut). För att kunna öppna måste Auktoriseringsnyckeln sitta i PE. Tryck ENTER igen och i displayen visas nu datum och tid i läsaren samt det dörrnamn som initierats i läsaren. Anslut PE kabeln till läsaren. Gå in i Dörrmenyn, välj Öppna och tryck ENTER. Därefter kan du testa läsaren och microbrytaren. Du får en fråga om du vill genomföra denna test: I displayen kan du följa processen tills dörren låses upp och du får även en varning att dörren nödöppnats. Det lagras även som en händelse. Dörren ställs olåst några sekunder så att du kan öppna den, därefter låser den automatiskt igen. Byt batteri eller gör den service som behövs innan du stänger dörren igen. För att acceptera, tryck F4, för att avbryta tryck F5 och du kommer automatiskt vidare till nästa testfunktion. Om du vill göra testen, syns följande i displayen: Test I Test menyn kan du testa läsarna och deras funktioner. Anslut PE kabeln till läsaren. Gå in i Dörrmenyn och välj Test genom att använda piltangenterna upp eller ner. Tryck därefter ENTER. Test av microbrytaren (som ansvänds för Stör-ej funktionen i modellerna L8V och L5S) gör du genom att vrida vredet 90º. Texten Stör-ej (Privacy) kommer att vara markerad om allt fungerar som det ska. I displayen ser du nu typ av läsare samt version. 10

11 När du trycker ENTER igen, gör PE automatiskt en test av knappsats men eftersom läsarna i nuläget enbart levereras utan knappsats syns följande meddelande: 3.6 Funktionstangent F3, Personmeny I personmenyn i huvudmenyn kan du utföra en del olika funktioner. Tryck på F3 på huvudmenyn i PE. Du ser därefter följande bild: Sista steget i testen är test av lysdioderna. PE kommer att testa att både den röda och den gröna lysdioden fungerar. Du får följande fråga: Lyser lamporna? Läs nyckel Funktionen Läs nyckel används i Sverige endast för att läsa auktoriseringsnyckeln. Sätt in auktoriseringsnyckeln i PE och tryck ENTER. Information om aktiveringsdatum, utgångsdatum samt när den tillverkades visas i displayen: Om svaret är ja, tryck ENTER för att avsluta testet. Tryck F5 för att acceptera och komma tillbaka till huvudmenyn On line Adress Om nyckeln inte ingår i det behörighetsschema som laddats ner i PE, får du följande felmeddelande: Används inte i Sverige. 11

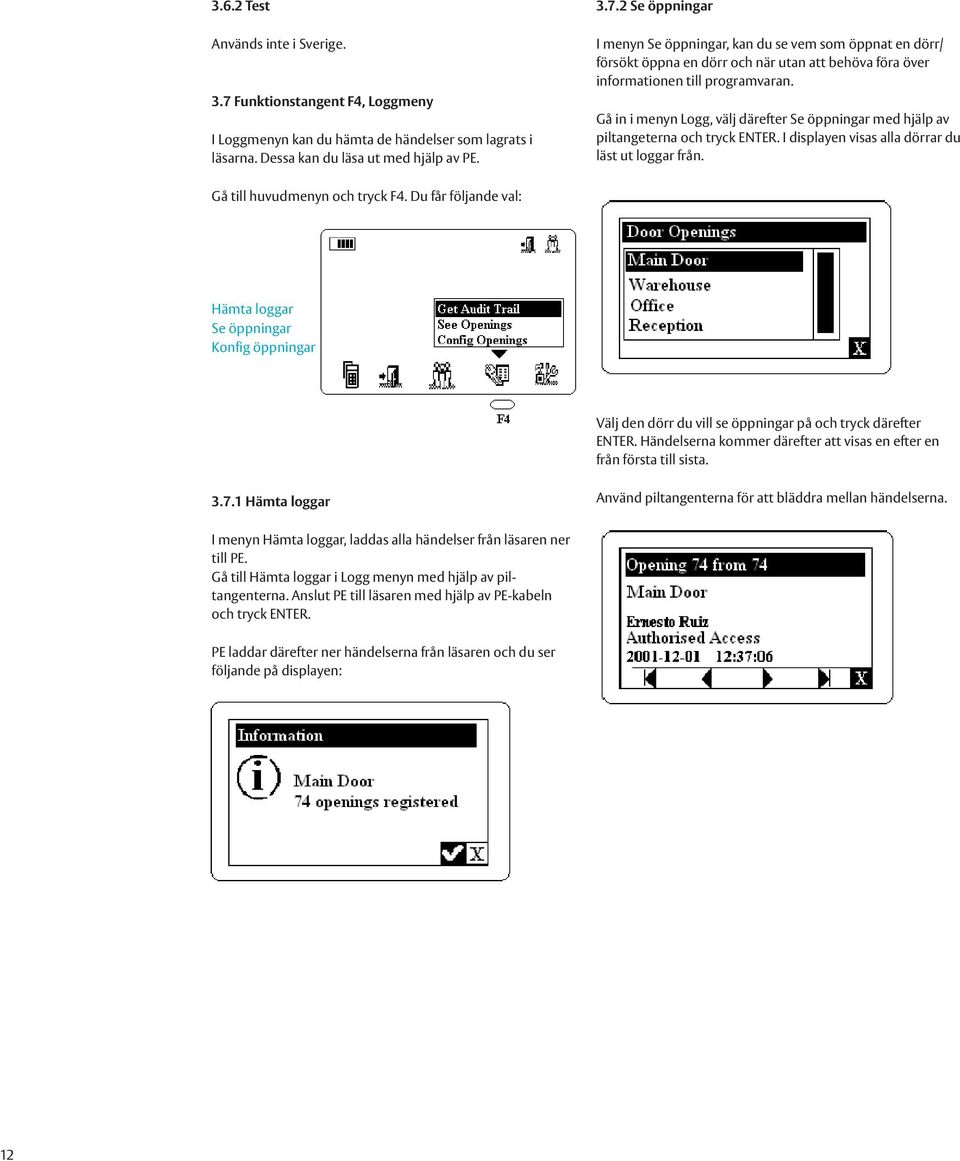

12 3.6.2 Test Används inte i Sverige. 3.7 Funktionstangent F4, Loggmeny I Loggmenyn kan du hämta de händelser som lagrats i läsarna. Dessa kan du läsa ut med hjälp av PE Se öppningar I menyn Se öppningar, kan du se vem som öppnat en dörr/ försökt öppna en dörr och när utan att behöva föra över informationen till programvaran. Gå in i menyn Logg, välj därefter Se öppningar med hjälp av piltangeterna och tryck ENTER. I displayen visas alla dörrar du läst ut loggar från. Gå till huvudmenyn och tryck F4. Du får följande val: Hämta loggar Se öppningar Konfig öppningar Välj den dörr du vill se öppningar på och tryck därefter ENTER. Händelserna kommer därefter att visas en efter en från första till sista Hämta loggar Använd piltangenterna för att bläddra mellan händelserna. I menyn Hämta loggar, laddas alla händelser från läsaren ner till PE. Gå till Hämta loggar i Logg menyn med hjälp av piltangenterna. Anslut PE till läsaren med hjälp av PE-kabeln och tryck ENTER. PE laddar därefter ner händelserna från läsaren och du ser följande på displayen: 12

13 3.7.3 Konfigurera öppningar Läsarna lagrar de senaste 600 eller händelserna, beroende på hur stort behörighetsschema du fört över och om du valt Standar eller Utökat i programvaran. När minnet är fullt, raderas första händelsen och en ny lagras. På detta sätt säkerställer vi att senaste händelserna alltid finns lagrade. När du hämtar loggar från PE kan du välja om du vill hämta Alla eller enbart de händelser som lagrats sedan du senaste hämtade logg från läsaren Välj inst. I menyn Välj inst. (installation) kan du välja den installation du vill konfigurera. Bläddra med hjälp av piltangenterna och tryck därefter ENTER. Du kommer att se de installationer du laddat ner till PE. Observera att det endast går att komma in i en installation om rätt auktoriseringsnyckeln sitter i PE, därför är det aldrig en säkerhetsrisk att ha flera installationer i samma PE. Gå in i menyn Konfigurera öppningar och tryck ENTER, du ser följande på displayen: Senaste öppningar Alla öppningar Välj en installation och tryck därefter ENTER. Du ser följande som en bekräftelse på den installation du valt: Bläddra mellan de olika valen med hjälp av piltangenterna. Vald meny visas i mörkare färg. När du genomfört vald funktion, tryck ENTER för att komma tillbaka till huvudmenyn. 3.8 Funktionstangent F5, Installationsmeny Installationsmenyn hanterar det eller de behörighetsscheman som laddats ner till PE. Från pc programmet TS1000 kan du ladda ner flera olika behörighetsscheman till PE. Hur många beror på storleken på varje behörighetsschema. I Installationsmenyn väljer du vilken installation du ska arbeta med (enbart aktuellt för t.ex. återförsäljare som ansvarar för flera olika installationer men använder samma PE). Välj Installation i huvudmenyn genom att trycka på F5. Du ser följande i displayen: Konfigurera inst. I menyn Konfigurera inst. kan du välja om du vill se alla dörrar i Initierings menyn eller enbart de som inte blivit initierade. Om du väljer Ej initierade ser du enbart de dörrar som måste initieras. När en dörr har initierats, försvinner den från denna meny. Om du väljer Alla dörrar ser du alla dörrar, även de som redan har initierats. Tryck ENTER i Konfigurera inst. Menyn och du ser följande bild: Gör ditt val med hjälp av piltangenterna. Acceptera genom att trycka på eller annullera genom att trycka på X. 13

14 4. Service och underhåll, test Tryck på F2 och fortsätt till F3: Genom att trycka på CLR knappen i botten av PE kan du göra en test för att kontrollera funktionerna i PE. När du tryckt på CLR knappen visas följande bild: Tryck på F3 och fortsätt till F4: Genom att trycka på Om du trycker på X testen genomförs accepterar du och testen startar. återgår du till huvudmenyn utan att Testen innehåller kontroll av alla enheter på PE: 1. Test av tangentbord 2. Test av klocka 3. Test av nyckel (används ej i Sverige) 4. Test av nyckelanslutning (används ej i Sverige) 5. Test av internminne Tryck på F4 och fortsätt till F5: 4.1 Test av tangentbord Starta test av tangentbord genom att trycka på. PE kommer att be dig trycka på alla knappar en efter en för att kontrollera att de fungerar korrekt: Efter detta, fortsätt till piltangenterna: Tryck på F1 och fortsätt till nästa knapp: 14

15 Därefter, testa ENTER knappen: 4.2 Test av klocka I denna meny testas klockan. Om allt är ok, får du följande meddelande: Slutligen, tryck på ON/OFF. Med detta avslutar vi testet av tangentbordet. Tryck ENTER för att gå vidare till nästa test. 4.3 Test av nyckel Används ej i Sverige. 4.4 Test av nyckelanslutning Om resultatet är bra, får du följande meddelande: Används ej i Sverige. 4.5 Test av internminne När du testar det interna minnet i PE, måste först all data som lagras där raderas. Du kommer att få en varning och en fråga om du vill fortsätta testet: Genom att trycka ENTER kommer du vidare till nästa test. Genom att trycka på X, avslutar du testen av PE och ingen minnestest genomförs. Genom att trycka på minnet startar:, raderas all data i PE och en test av 15

16 Om testet är ok, får du följande meddelande i displayen: Tryck ENTER för att avsluta testen av PE. Om inga fel upptäckts får du följande meddelande: Om något fel upptäckts i någon av testerna, får du ett meddelande om var felet finns ex, tangentbordet eller klockan. Återupprepa då testet och om felet upptäcks, kontakta teknisk support på ASSA. The Portable Programmer fulfils the requirements dictated by the European Directive in reference to the Electromagnetic Compatibility. 89/336/CEE of 3 - May
