2 INNEHÅLL ALLMÄNT... 3 ATT ANVÄNDA PROGRAMMERINGSENHETEN... 5 Strömanslutning... 5 Programmera cylinder... 5 Programmera nyckel... 5 Läsa av händelseloggen... 6 Batteribyte... 6 INSTALLATION... 7 Installation av programmeringsenheten med USB-anslutning till dator... 7 Bluetooth-förbindelse... 9 iloqp10s - programmeringsenhet - manual version 1.3

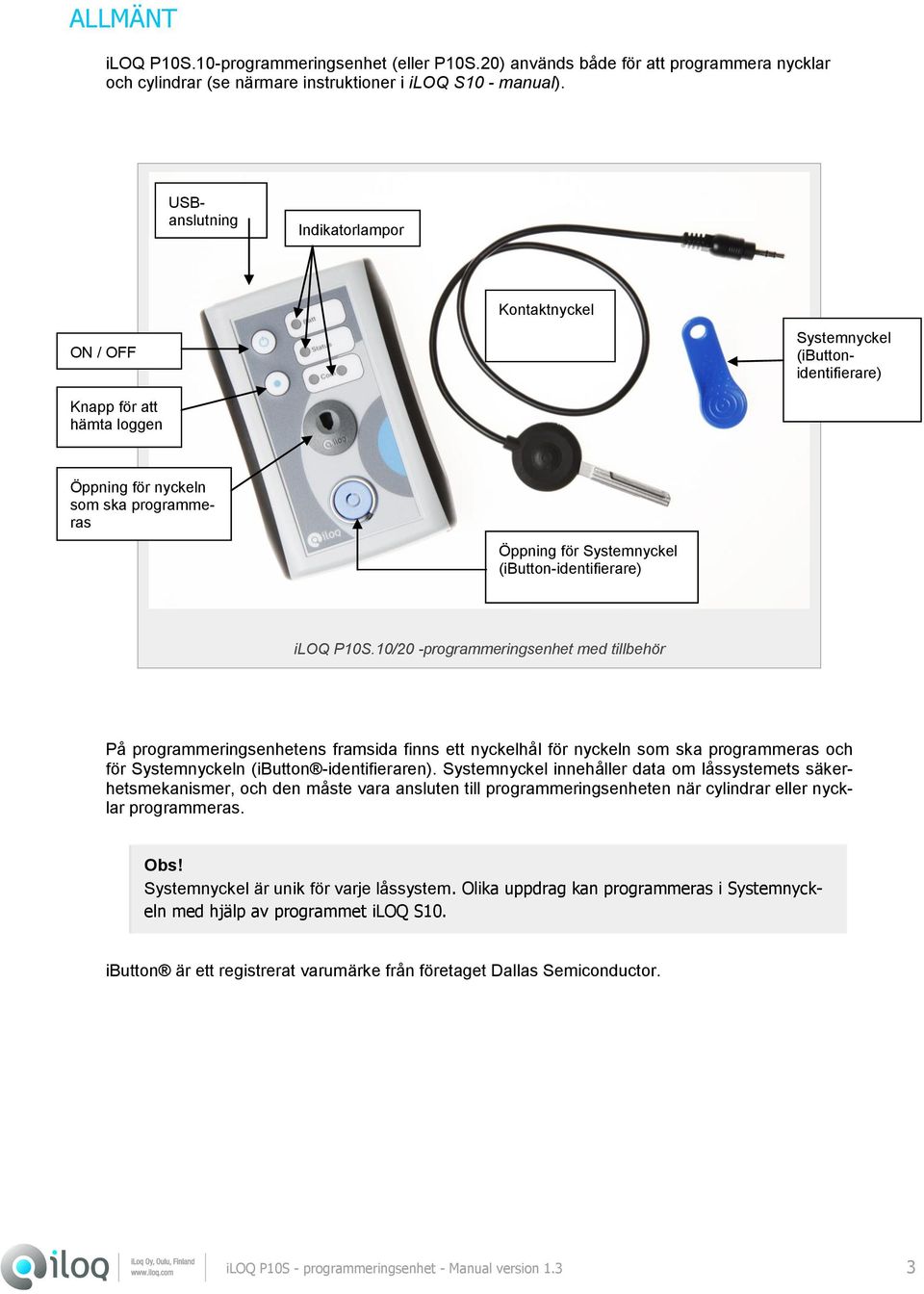

3 ALLMÄNT iloq P10S.10-programmeringsenhet (eller P10S.20) används både för att programmera nycklar och cylindrar (se närmare instruktioner i iloq S10 - manual). USBanslutning Indikatorlampor ON / OFF Knapp för att hämta loggen Kontaktnyckel Systemnyckel (ibuttonidentifierare) Öppning för nyckeln som ska programmeras Öppning för Systemnyckel (ibutton-identifierare) iloq P10S.10/20 -programmeringsenhet med tillbehör På programmeringsenhetens framsida finns ett nyckelhål för nyckeln som ska programmeras och för Systemnyckeln (ibutton -identifieraren). Systemnyckel innehåller data om låssystemets säkerhetsmekanismer, och den måste vara ansluten till programmeringsenheten när cylindrar eller nycklar programmeras. Obs! Systemnyckel är unik för varje låssystem. Olika uppdrag kan programmeras i Systemnyckeln med hjälp av programmet iloq S10. ibutton är ett registrerat varumärke från företaget Dallas Semiconductor. iloq P10S - programmeringsenhet - Manual version 1.3 3

4 På frontpanelen finns följande fyra indikeringslampor: Indikeringslampor Förklaring Batt Grön lampa = Enheten är aktivt läge och fungerar med ström från batterierna. Röd lampa = Strömmen i batterierna är snart slut. Röd lampa lyser även en kort sekund när kontaktnyckeln sätts in i cylindern. Orange lampa = Kommunikationen med cylindern pågår. Status Visar cylinderns programmeringsläge så här: Grön lampa = Programmeringen av cylindern har lyckats. Grön blinkande lampa = Avläsningen av cylinderns logg har lyckats. Röd lampa = Fel i programmeringen (t.ex. programmeringspaketet som har programmerats in i cylindern är inte avsett för den cylinder som skall programmeras). Röd blinkande lampa = Programmeringsenhetens minne är fullt. Om Status-lampan inte tänds i någon färg alls efter den orangea BATT-lampan under programmeringen och BATT-lampan blir grön igen, betyder det att det inte fanns något programmeringspaket för cylindern i programmeringsenhetens minne. COM vänster COM höger Den gröna lampan tänds när enheten ansluts till en dator via USB-porten. Då får programmeringsenheten ström via USB-porten. Grön lampa blinkar till när enheten startats om det finns en Bluetooth-modul i enheten (programmeringsenheten P10S.20). Grön lampa lyser när enheten har fått kontakt med en dator eller mobiltelefon via Bluetooth. USB-anslutningen och anslutningen för kontaktnyckeln finns i övre kanten av panelen på programmeringsenheten. Man kan ladda programmeringsuppgifter för flera nycklar och cylindrar i programmeringsenhetens minne. Man kan även hämta cylinderns händelselogg. I enhetens minne finns 378 lediga platser. En logg tar upp ett minnesutrymme av 13 platser. Programmeringen av en nyckel eller en cylinder tar upp en plats. iloq P10S - programmeringsenhet - Manual version 1.3 4

Status Visar cylinderns programmeringsläge så här: Grön lampa = Programmeringen av cylindern har lyckats. Grön blinkande lampa = Avläsningen av cylinderns logg har lyckats.

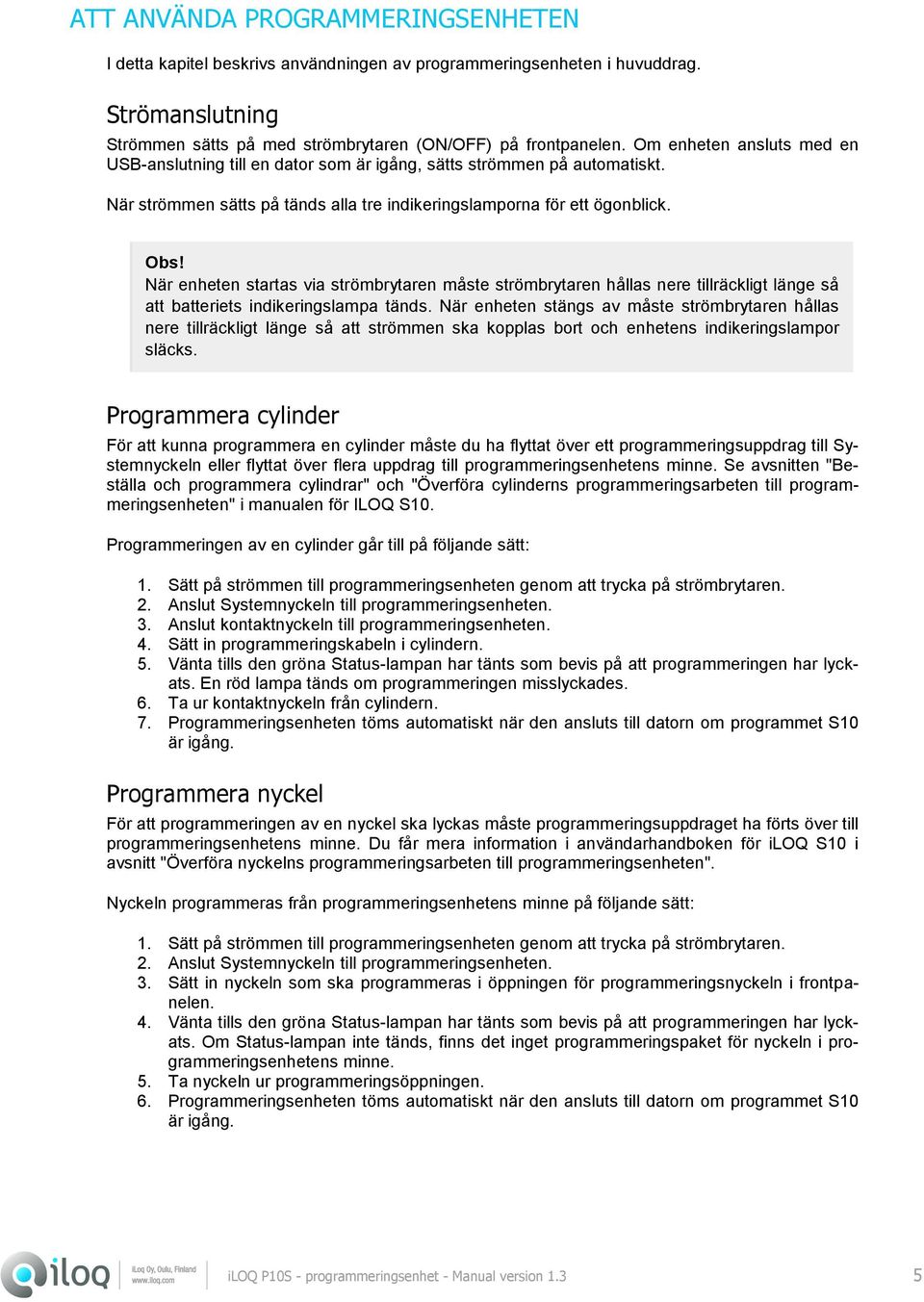

5 ATT ANVÄNDA PROGRAMMERINGSENHETEN I detta kapitel beskrivs användningen av programmeringsenheten i huvuddrag. Strömanslutning Strömmen sätts på med strömbrytaren (ON/OFF) på frontpanelen. Om enheten ansluts med en USB-anslutning till en dator som är igång, sätts strömmen på automatiskt. När strömmen sätts på tänds alla tre indikeringslamporna för ett ögonblick. Obs! När enheten startas via strömbrytaren måste strömbrytaren hållas nere tillräckligt länge så att batteriets indikeringslampa tänds. När enheten stängs av måste strömbrytaren hållas nere tillräckligt länge så att strömmen ska kopplas bort och enhetens indikeringslampor släcks. Programmera cylinder För att kunna programmera en cylinder måste du ha flyttat över ett programmeringsuppdrag till Systemnyckeln eller flyttat över flera uppdrag till programmeringsenhetens minne. Se avsnitten "Beställa och programmera cylindrar" och "Överföra cylinderns programmeringsarbeten till programmeringsenheten" i manualen för ILOQ S10. Programmeringen av en cylinder går till på följande sätt: 1. Sätt på strömmen till programmeringsenheten genom att trycka på strömbrytaren. 2. Anslut Systemnyckeln till programmeringsenheten. 3. Anslut kontaktnyckeln till programmeringsenheten. 4. Sätt in programmeringskabeln i cylindern. 5. Vänta tills den gröna Status-lampan har tänts som bevis på att programmeringen har lyckats. En röd lampa tänds om programmeringen misslyckades. 6. Ta ur kontaktnyckeln från cylindern. 7. Programmeringsenheten töms automatiskt när den ansluts till datorn om programmet S10 är igång. Programmera nyckel För att programmeringen av en nyckel ska lyckas måste programmeringsuppdraget ha förts över till programmeringsenhetens minne. Du får mera information i användarhandboken för iloq S10 i avsnitt "Överföra nyckelns programmeringsarbeten till programmeringsenheten". Nyckeln programmeras från programmeringsenhetens minne på följande sätt: 1. Sätt på strömmen till programmeringsenheten genom att trycka på strömbrytaren. 2. Anslut Systemnyckeln till programmeringsenheten. 3. Sätt in nyckeln som ska programmeras i öppningen för programmeringsnyckeln i frontpanelen. 4. Vänta tills den gröna Status-lampan har tänts som bevis på att programmeringen har lyckats. Om Status-lampan inte tänds, finns det inget programmeringspaket för nyckeln i programmeringsenhetens minne. 5. Ta nyckeln ur programmeringsöppningen. 6. Programmeringsenheten töms automatiskt när den ansluts till datorn om programmet S10 är igång. iloq P10S - programmeringsenhet - Manual version 1.3 5

När enheten startas via strömbrytaren måste strömbrytaren hållas nere tillräckligt länge så att batteriets indikeringslampa tänds.

6 Läsa av händelseloggen När händelseloggen avläses måste inte data flyttas till programmeringsenhetens minne. Händelseloggen kan läsas på följande sätt. 1. Sätt på strömmen till programmeringsenheten genom att trycka på strömbrytaren. 2. Anslut Systemnyckeln till programmeringsenheten. 3. Anslut kontaktnyckeln till programmeringsenheten. 4. Sätt i kontaktnyckeln i cylindern. 5. Tryck på knappen för cylinderns loggavläsning (knappen med blå prick) på programmeringsenheten. Håll knappen nere tills den röda Batt-lampan börjar lysa orange. 6. Grön lampa (Status) börjar blinka på programmeringsenheten när överföringen av loggen från cylindern till programmeringsenhetens minne har lyckats. 7. Programmeringsenheten över för loggen automatiskt när den ansluts till datorn om programmet S10 är igång. Batteribyte Programmeringsenheten fungerar med två 1.5 Volts AA-batterier eller -akku. Batterierna placeras i batterifacket under locket på den bakre panelen. iloq P10S - programmeringsenhet - Manual version 1.3 6

Sätt i kontaktnyckeln i cylindern. 5. Tryck på knappen för cylinderns loggavläsning (knappen med blå prick) på programmeringsenheten. Håll knappen nere tills den röda Batt-lampan börjar lysa orange.

7 INSTALLATION Dator och mobiltelefon kommunicerar med programmeringsenheten via seriekommunikationsporten. Programmeringsenheten har två seriekommunikationsportar: den virtuella seriekommunikationsporten via USB-bussen och seriekommunikationsporten med Bluetooth-service. USBanslutningen är avsedd för kommunikation med dator och Bluetooth-förbindelsen för kommunikation med mobiltelefon. Bluetooth-anslutningen kan förstås också användas med dator, men USBförbindelsen är enklare. Installation av programmeringsenheten med USB-anslutning till dator Operativsystem Windows XP / Vista / 7 USB-drivrutinen installeras automatiskt ifall datorn är uppkopplad till nätet. COM-drivrutinen installeras automatiskt Programmeringsenheten installeras på följande sätt: 1. Anslut programmeringsenheten med USB-kabel till datorns USB-port och vänta tills systemet meddelar att det har hittat en ny utrustning. Om du har Vista eller Windows 7 hittas drivrutinen automatiskt. Har du XP följer du instruktionerna nedan. Fönstret Found New Hardware Wizard öppnas. 2. Besvara frågan Can Windows connect to Windows Update to search for software? med svarsalternativ Yes, now and every time I connect a device. På det här sättet säkerställer du att systemet/utrustningen är uppdaterad. 3. Klicka på knappen Next. iloq P10S - programmeringsenhet - Manual version 1.3 7

USBanslutningen är avsedd för kommunikation med dator och Bluetooth-förbindelsen för kommunikation med mobiltelefon.

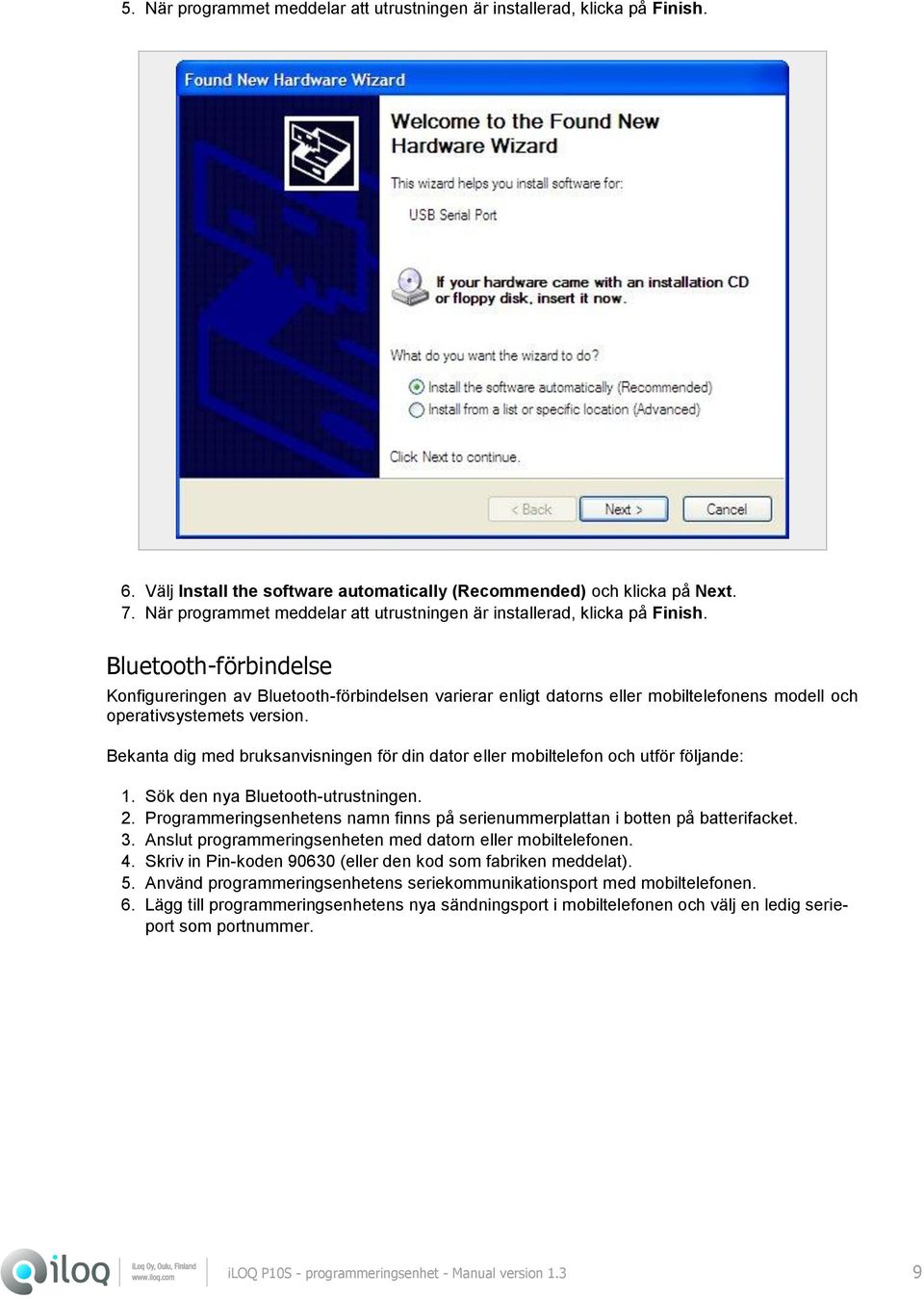

8 4. Besvara frågan på denna sida med alternativet Install the software automatically (Recommended). Klicka på knappen Next. Programmet söker program eller utrustning som ska installeras. Detta kan ta några minuter. iloq P10S - programmeringsenhet - Manual version 1.3 8

Programmet söker program eller utrustning som ska installeras.

9 5. När programmet meddelar att utrustningen är installerad, klicka på Finish. 6. Välj Install the software automatically (Recommended) och klicka på Next. 7. När programmet meddelar att utrustningen är installerad, klicka på Finish. Bluetooth-förbindelse Konfigureringen av Bluetooth-förbindelsen varierar enligt datorns eller mobiltelefonens modell och operativsystemets version. Bekanta dig med bruksanvisningen för din dator eller mobiltelefon och utför följande: 1. Sök den nya Bluetooth-utrustningen. 2. Programmeringsenhetens namn finns på serienummerplattan i botten på batterifacket. 3. Anslut programmeringsenheten med datorn eller mobiltelefonen. 4. Skriv in Pin-koden (eller den kod som fabriken meddelat). 5. Använd programmeringsenhetens seriekommunikationsport med mobiltelefonen. 6. Lägg till programmeringsenhetens nya sändningsport i mobiltelefonen och välj en ledig serieport som portnummer. iloq P10S - programmeringsenhet - Manual version 1.3 9

Bluetooth-förbindelse Konfigureringen av Bluetooth-förbindelsen varierar enligt datorns eller mobiltelefonens modell och operativsystemets version.
