Svensk version. Inledning. Installation av maskinvara. Installation av Windows 2000 och XP

Transkript

1 PU007V2 Sweex 1 parallell port & 2 portar, seriellt pci-kort Inledning Utsätt inte PU007V2 för extrema temperaturer. Placera inte enheten i direkt solljus eller nära värmekällor. Använd inte PU007V2 i extremt dammiga eller fuktiga miljöer. Undvik hårda stötar eller slag mot enheten då detta kan orsaka skador på de inre elektroniska delarna. Installation av maskinvara 1. Kontrollera att datorn är avstängd och att strömmen är avstängd. 2. Ta även bort skrivar- och skärmkablar då de har sin egen strömförsörjning. 3. Nu kan du skruva loss datorhöljet. 4. Se till att du själv inte bär på någon statisk elektricitet. Det kan du göra genom att ta tag i en (naken) central värmeledning eller ett omålat vattenrör. Använd ingen magnetisk skruvmejsel. Vidrör snabbt ramen till datorhöljet. Undvik direkt kontakt med kontaktpunkterna i PCI-uttaget och på grafikkortet. 5. Hitta ett ledigt PCI-uttag och ta bort metallskyddsplåten som finns inne i datorhöljet för det tänkta uttaget. Se bruksanvisningen till din dator för information om var du hittar PCI-uttaget. 6. Sätt fast kortet med skruvar om det går så att det inte kan flytta sig. 7. När kortet väl är ordentligt på plats kontrollerar du att de andra korten fortfarande sitter kvar på sina platser. När andra kort läggs till kan det hända att de kort som redan är på plats skjuts upp en aning, så att kortet eller datorn slutar att fungera. 8. Stäng datorns hölje och sätt tillbaka alla kablar ordentligt. 9. Sätt på datorn. Installation av Windows 2000 och XP Efter att maskinvaran har hittats visar Windows följande skärmbild: 70

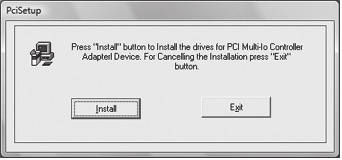

2 Klicka på Cancel (Avbryt). Sätt in Sweex CD-ROM i datorn. Den startar automatiskt. Välj installation av drivenheter och fortsätt installationen. Klicka på Install (Installera) för att starta installationen. Det kan hända att Windows meddelar dig att drivenheten inte är godkänd. Det spelar ingen roll för kortets funktion. Alla Sweexprodukter och nödvändiga drivrutiner är noga testade. Välj alternativet Continue Anyway (Fortsätt ändå). Tryck på Exit för att slutföra. Fönstret undertill visas efter att drivenheterna installerats. Starta om datorn om detta fönster inte visas automatiskt. 71

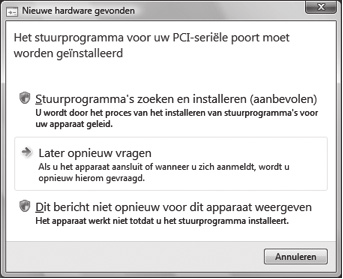

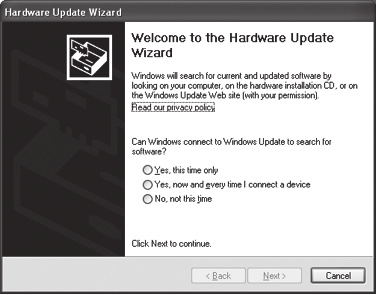

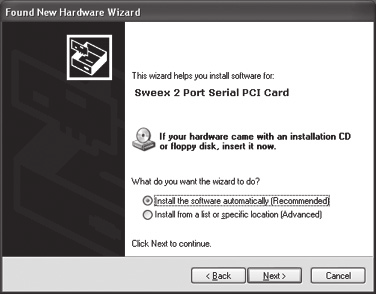

3 Välj alternativet No, not this time (Nej, inte nu) och tryck på Next (Nästa). Välj Install the software automatically (Installera programvaran automatiskt) och klicka på Next (Nästa). Följ resten av instruktionerna för att slutföra installationen. Välj Install the software automatically (Installera programvaran automatiskt) och klicka på Next (Nästa). Följ resten av instruktionerna för att slutföra installationen. Det kan hända att du måste godkänna det sista fönstret två gånger. Installation av Windows Vista Efter att maskinvaran har hittats visar Windows följande skärmbild: 72

4 Klicka på Cancel (Avbryt). Sätt in Sweex CD-ROM i datorn. Den startar automatiskt. Välj installation av drivenheter och fortsätt installationen. Klicka på Install (Installera) för att starta installationen. Det kan hända att Windows meddelar dig att drivenheten inte är godkänd. Det spelar ingen roll för kortets funktion. Alla Sweexprodukter och nödvändiga drivrutiner är noga testade. Välj alternativet "Continue Anyway" (Fortsätt ändå). Klicka på Exit för att slutföra och starta om datorn. Parallella portinställningar LPT-portens inställningar kan granskas och justeras enligt följande: Gå till START -> settings -> control panel Öppna System i detta fönster. Gå till fliken Hardware -> device manager. Öppna listan över Ports (COM & LPT) (COM- och LPT-portar) i enhetshanteraren och välj: Sweex parallellt PCI-kort för 1 port Öppna inställningarna genom att högerklicka på ikonen. 73

5 Följande skärmbild visas: Välj fliken Port settings (Portinställningar). Här kan du granska eller ändra din LPT-port. Se till att du inte väljer en port som redan används av datorn. Detta kan leda till en konflikt. Seriella portinställningar COM-portens inställningar kan granskas och justeras enligt följande: Gå till START -> settings -> control panel Öppna System i detta fönster. Gå till fliken Hardware -> device manager. Öppna listan över Ports (COM & LPT) (COM- och LPT-portar) i enhetshanteraren och välj: PU007V2 Sweex 2 seriella portar (COMxx) Öppna inställningarna genom att högerklicka på ikonen. Följande skärmbild visas: Välj fliken Port settings (Portinställningar) och klicka på Advanced (Avancerad...). Välj fliken Port settings (Portinställningar) och klicka på Advanced (Avancerad...). 74

6 Här kan du granska eller ändra din COM-port. Se till att du inte väljer en port som redan används av datorn. Detta kan leda till en konflikt. Denna produkt är inte lämplig för alla hårdvarunycklar. Garanti För de flesta Sweex produkter gäller 3 års garanti. På grafikkort och konsumtionselektronik erbjuder Sweex 2 års garanti. Vi ger ingen support eller garanti på medföljande programvara, uppladdningsbara batterier eller andra batterier. Överlåtelse av garantin sker endast på det försäljningsställe där produkten köps in. Alla varumärkesnamn och associerade rättigheter som nämns i denna handbok är och förblir den rättmätige ägarens egendom. 75
