PU001 Sweex 1 Port Parallel PCI Card

Transkript

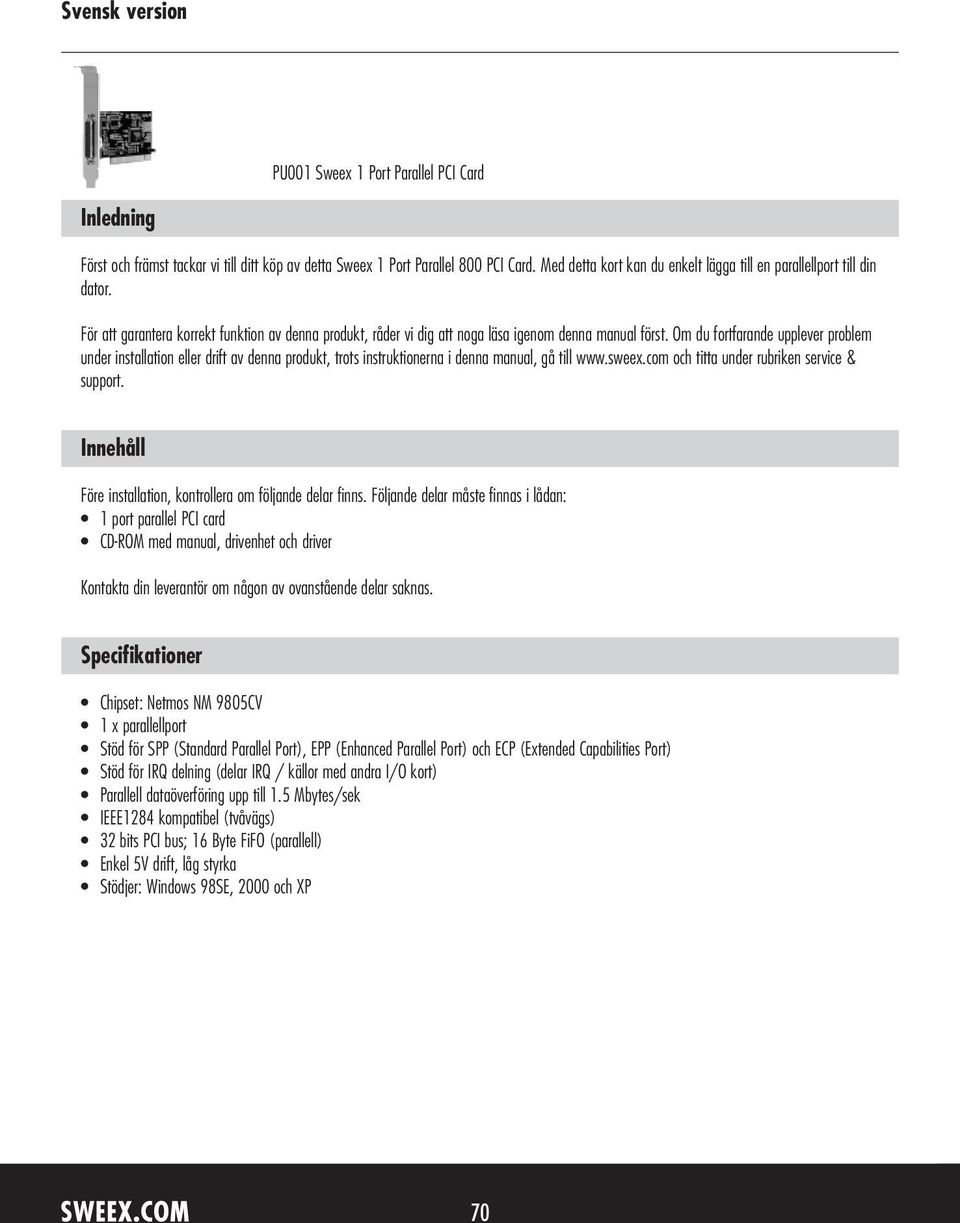

1 PU001 Sweex 1 Port Parallel PCI Card Inledning Först och främst tackar vi till ditt köp av detta Sweex 1 Port Parallel 800 PCI Card. Med detta kort kan du enkelt lägga till en parallellport till din dator. För att garantera korrekt funktion av denna produkt, råder vi dig att noga läsa igenom denna manual först. Om du fortfarande upplever problem under installation eller drift av denna produkt, trots instruktionerna i denna manual, gå till och titta under rubriken service & support. Innehåll Före installation, kontrollera om följande delar finns. Följande delar måste finnas i lådan: 1 port parallel PCI card CD-ROM med manual, drivenhet och driver Kontakta din leverantör om någon av ovanstående delar saknas. Specifikationer Chipset: Netmos NM 9805CV 1 x parallellport Stöd för SPP (Standard Parallel Port), EPP (Enhanced Parallel Port) och ECP (Extended Capabilities Port) Stöd för IRQ delning (delar IRQ / källor med andra I/O kort) Parallell dataöverföring upp till 1.5 Mbytes/sek IEEE1284 kompatibel (tvåvägs) 32 bits PCI bus; 16 Byte FiFO (parallell) Enkel 5V drift, låg styrka Stödjer: Windows 98SE, 2000 och XP 70

2 Maskinvara Vidta följande försiktighetsåtgärder innan du installerar maskinvaran: 1. Kontrollera att datorn är frånkopplad och ej ansluten till eluttaget. 2. Koppla även från skrivar- och skärmkablar (de har egen strömtillförsel) för att vara säker på att datorn är frånkopplad. 3. Skruva sedan isär datorn. 4. Då du skruvat loss datorns hölje, måste du kontrollera att du inte för statisk elektricitet. Detta gör du genom att fatta dag i ett (neutralt) rör i värmesystemet eller en omålad vattenledning. Observera att magnetiska skruvmejslar inte får användas. Innan du fortsätter, vidrör järnramen på PC-höljet en kort stund. Se till att minimera kontakt med kontaktpunkterna på PC, PC-kortet eller minnet. 5. Hitta ett ledigt PCI-uttag och avlägsna täckplåten i metall som sitter på insidan av datorhöljet framför lämpligt uttag. Ibland kan det hända att kortet inte kan infogas i PCI-uttaget på ett smidigt sätt. Om detta är fallet, skall du inte tvinga in det, utan försöka med ett annat ledigt uttag. 6. Då kortet infogats korrekt, kontrollera att alla andra kort fortfarande sitter korrekt i sina respektive PCI-uttag. Det kan hända att andra PCI-kort lyfts upp något vid installation av ett nytt PCI-kort; och som ett resultat av detta kan relevanta kort eller kanske att t.o.m. hela PC:n inte fungerar korrekt. 7. Du kan sedan sätta tillbaka skyddet på datorhöljet och korrekt återansluta samtliga kablar till och från PC:n. 8. Slå på datorn på nytt. 9. Windows detekterar nu kortet. Installation av Windows 98SE Vi råder dig därför att kontrollera att ditt operativsystem är uppdaterat innan du påbörjar installationen. Denna uppdatering är enkel att utföra genom att starta Internet Explorer och välja alternativet Windows Update i menyn Extra. Då maskinvaran detekterats, visar Windows följande skärm: Klicka på Next. 71

3 Markera nu alternativet Search for the best driver och klicka på Next. Markera det sista alternativet: Specify a location. Mata in medföljande CD-ROM i CD-ROM-spelaren. Gå till CD-ROM via Browse, och markera mappen Drivers. I denna mapp väljer du relevant operativsystem; win98. Klicka sedan på Next. Den drivenhetsbokstav som tilldelats PCI-kortet kan skilja sig från ovanstående bild. Windows installerar nu automatiskt 1 port parallel PCI card. Slutligen rekommenderar vi att du startar om datorn. Installation i Windows 2000 och XP Vi råder dig därför att kontrollera att ditt operativsystem är uppdaterat innan du påbörjar installationen. Denna uppdatering är enkel att utföra genom att starta Internet Explorer och välja alternativet Windows Update i menyn Extra. 72

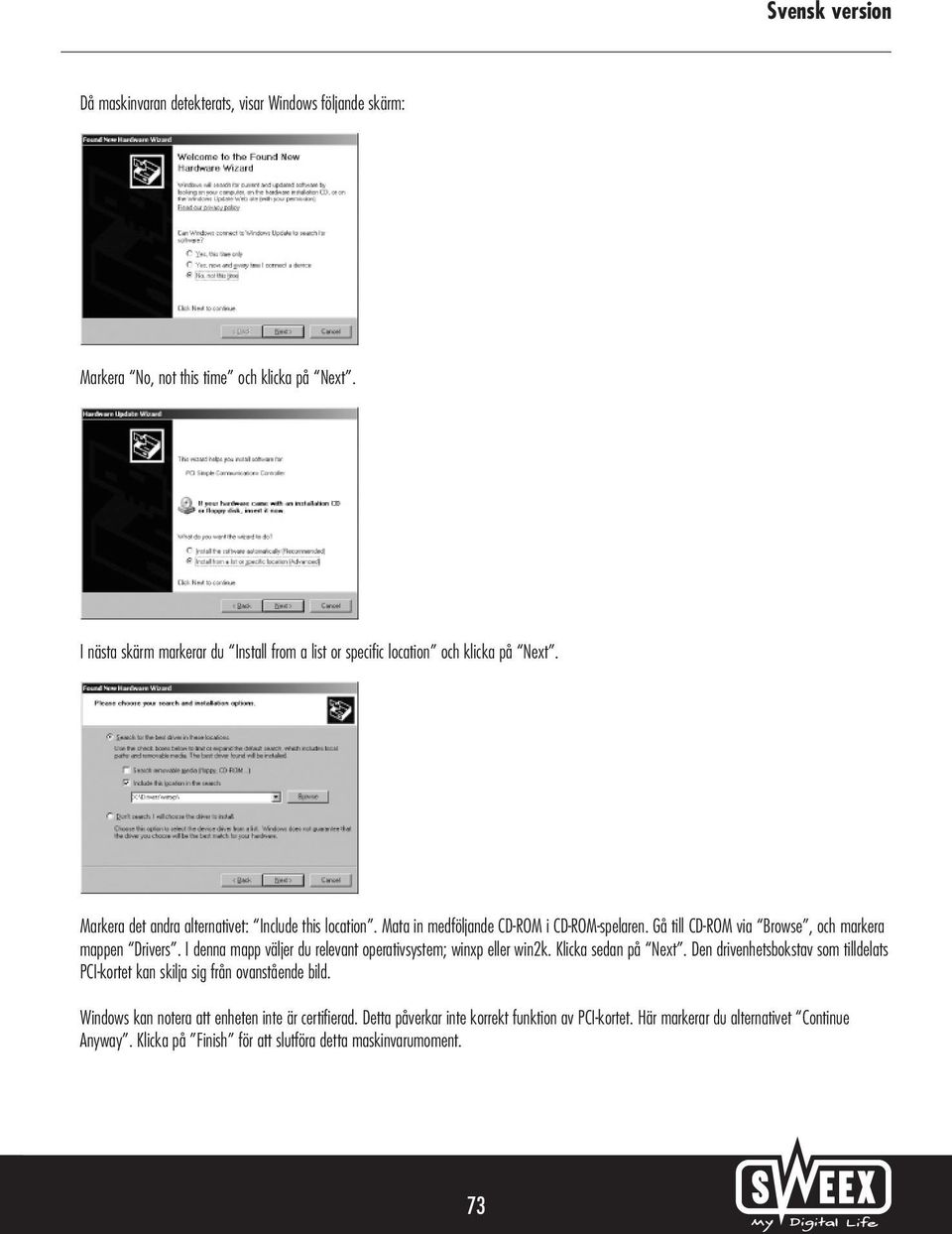

4 Då maskinvaran detekterats, visar Windows följande skärm: Markera No, not this time och klicka på Next. I nästa skärm markerar du Install from a list or specific location och klicka på Next. Markera det andra alternativet: Include this location. Mata in medföljande CD-ROM i CD-ROM-spelaren. Gå till CD-ROM via Browse, och markera mappen Drivers. I denna mapp väljer du relevant operativsystem; winxp eller win2k. Klicka sedan på Next. Den drivenhetsbokstav som tilldelats PCI-kortet kan skilja sig från ovanstående bild. Windows kan notera att enheten inte är certifierad. Detta påverkar inte korrekt funktion av PCI-kortet. Här markerar du alternativet Continue Anyway. Klicka på Finish för att slutföra detta maskinvarumoment. 73

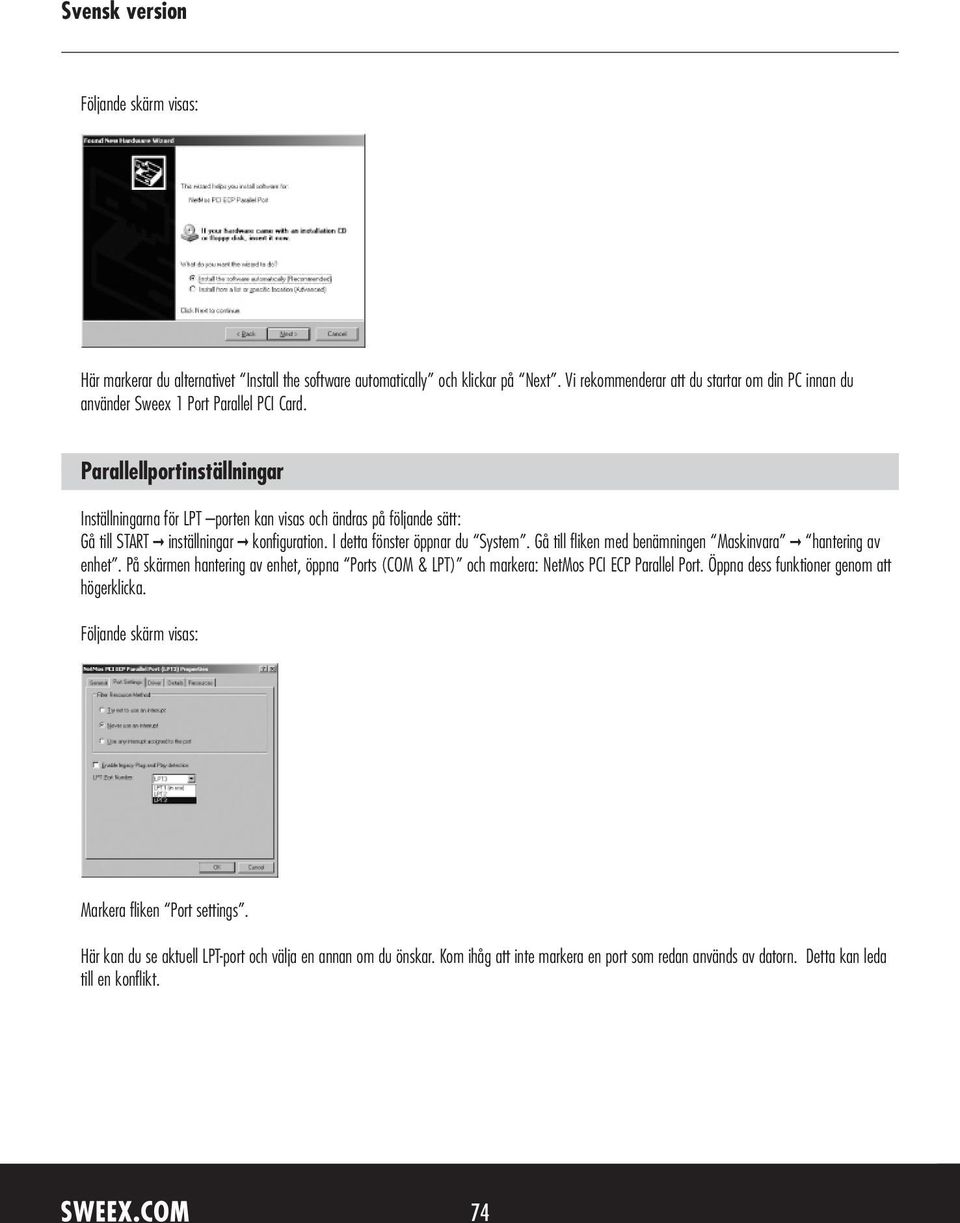

5 Följande skärm visas: Här markerar du alternativet Install the software automatically och klickar på Next. Vi rekommenderar att du startar om din PC innan du använder Sweex 1 Port Parallel PCI Card. Parallellportinställningar Inställningarna för LPT porten kan visas och ändras på följande sätt: Gå till START inställningar konfiguration. I detta fönster öppnar du System. Gå till fliken med benämningen Maskinvara hantering av enhet. På skärmen hantering av enhet, öppna Ports (COM & LPT) och markera: NetMos PCI ECP Parallel Port. Öppna dess funktioner genom att högerklicka. Följande skärm visas: Markera fliken Port settings. Här kan du se aktuell LPT-port och välja en annan om du önskar. Kom ihåg att inte markera en port som redan används av datorn. Detta kan leda till en konflikt. 74

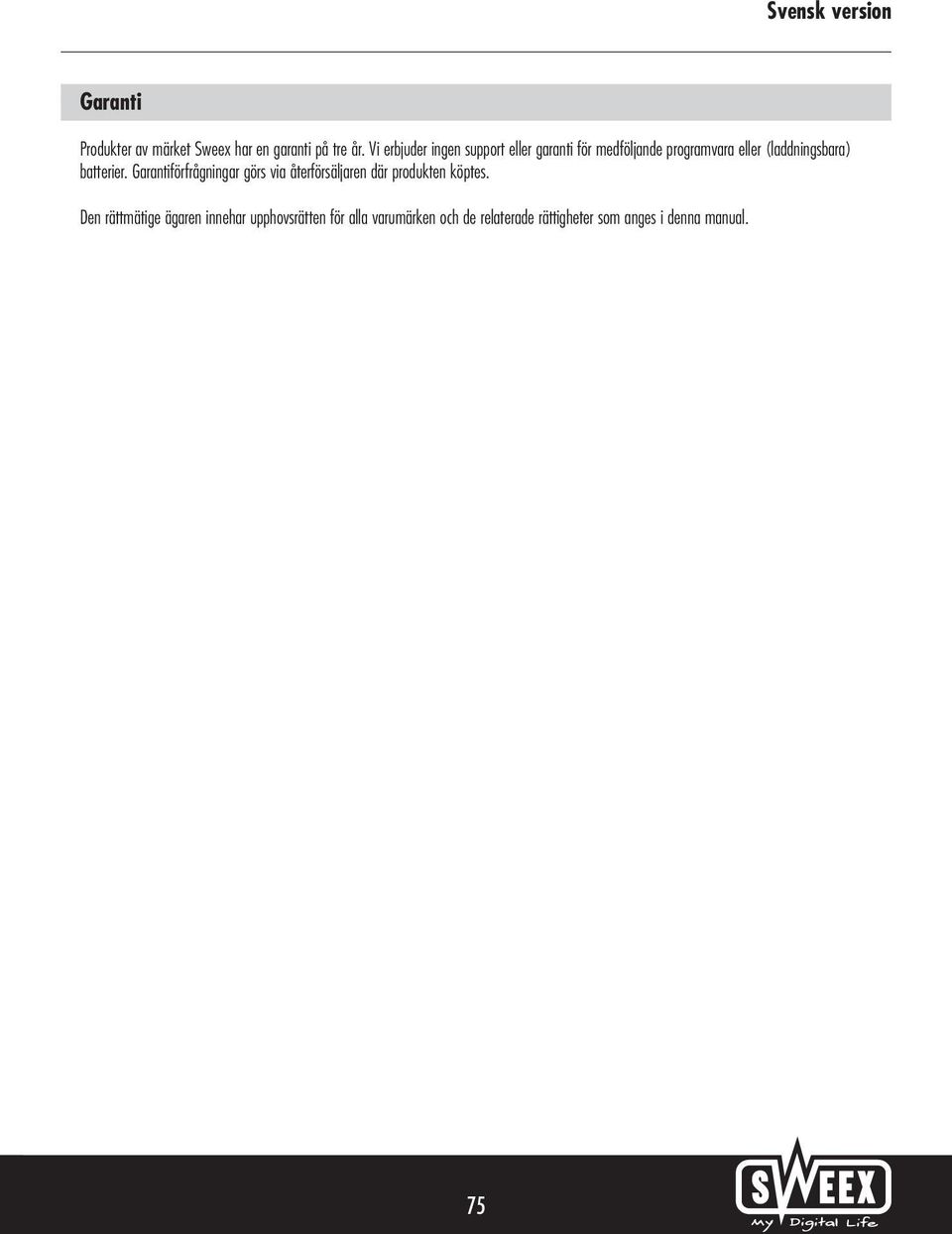

6 Garanti Produkter av märket Sweex har en garanti på tre år. Vi erbjuder ingen support eller garanti för medföljande programvara eller (laddningsbara) batterier. Garantiförfrågningar görs via återförsäljaren där produkten köptes. Den rättmätige ägaren innehar upphovsrätten för alla varumärken och de relaterade rättigheter som anges i denna manual. 75
