1 HANDBOK HARD DRIVE DOCK QUATTRO EXTERNAL DOCKING STATION / 2.5" & 3.5" SATA / USB 2.0 / FIREWIRE 800 & 400 / esata Rev. 006

2 Freecom HD Dock Quattro Ärade användare, välkommen till installationen av din Freecom HD Dock Quattro. Innan du installerar drivenheten ber vi att du läser de följande informationerna om systemkompatibiliteten. Freecom Technologies Tyskland Förpackningsinnehåll Vi ber att du kontrollerar att förpackningsinnehållet är komplett. Följande artiklar skall finnas: Freecom HD Dock Quattro Anslutningskabel (USB 2.0, Firewire 400, Firewire 800, esata) Extern nätenhet (för likström 12 V, 2 A) CD med handbok Kort installationsinstruktion Observera! Samtliga rättigheter förbehålls. De produktnamn som nämns i den här handboken, kan vara registrerade varumärken vars rättigheter ägs av motsvarande företag. Ändamålet med att nämna dem i handboken är att läsaren lättare skall kunna identifiera produkten ifråga. Enheten är konstruerad för användning inom hemmet och på kontoret. Varning! Denna enhet är utrustning enligt EN55022 klass A. Enheten kan ge upphov till radiostörningar vid hemmabruk. I sådana fall kan ägaren vara tvungen att vidta passande och erforderliga åtgärder. Freecom tar inget ansvar för någon sorts skador, förlust av data eller en sådan förlusts konsekvenser (inklusive och utan inskränkningar skador pga. affärsmässig förlust, avbrott i arbetet, förlust av affärsinformation eller andra ekonomiska skador) som uppstår vid användande av denna Freecom-produkt, resp. som uppstår pga. felaktigt användande av denna. Detta gäller även om Freecom informerats om att sådana skador är möjliga. Rätten till ändringar p.g.a. tekniska framsteg förbehålls.

3 Innehåll Handbok Allmän information...sida 4 Kapitel 1: Idrifttagande av HD Dock Quattro...Sida 6 Kapitel 2: Uttagning av hårddisken ur dockingstationen...sida 8 Kapitel 3: Partitionering av hårddisken...sida 9 Kapitel 4: Felsökning - vanliga frågor...sida 18 Behöver Du hjälp? Har du frågor? Om du har frågor kring produktens användning, söker information om andra Freecom produkter eller behöver sakkunnig support, ber vi att du kontakter ditt lands Freecom kundtjänst. Ytterligare informationer finns på Freecom erbjuder gratis obegränsad helpdesk support Freecom Technologies

4 Freecom HD Dock Quattro Allmän information De följande hårdvaru- och mjukvarukraven måste vara uppfylda för att garantera en felfri drift. Systemkrav De följande komponenterna krävs för användningen av din Freecom HD Dock Quattro: PC: Intel Pentium III / AMD Duron 900 MHz eller högre minst 256 MB RAM (Vista / 7: minst 512 MB RAM) ledig USB-2.0- eller USB-1.1-port* eller ledig Firewire 400-port, Firewire 800-port eller ledig esata-port Internetanslutning för onlineregistreringen för garantianspråk Drivrutiner: Windows XP, Windows Vista,, Windows 7 Mac: PowerPC G5 eller Intel Mac minst 256 MB RAM ledig USB-2.0- eller USB-1.1-port* eller ledig Firewire 400-port, Firewire 800-port eller ledig esata-port Internetanslutning för onlineregistreringen för garantianspråk Drivrutiner: Mac OS X v10.5 eller högre Omgivningskrav Drifttemperatur: 5 35 C Relativ luftfuktighet under driften: 5 90 %, icke kondenserande 4 * För att din Freecom HD Dock Quattro skall arbeta optimalt bör din PC vara utrustad med en USB-2.0-port.

5 Allmän information Försiktighetsåtgärd och allmänna instruktioner Innan enheten sätts in skall kontrolleras att hårddiskens tryckta sida pekar framåt och att hårddiskkontakten pekar nedåt. I annat fall är det inte möjligt att sätta in hårddisken. Ta inte ut hårddisken medan den används. Håll hårddisken i framkanten. Vidrör inte ledareplattan på undersidan. Hårddiskar är precisionsapparater. Läs den medföljande användarhandboken innan hårddisken tas i bruk. Bara 2.5"- och 3.5"-SATA-I/II-hårddiskar får sättas in i drivenheten. Freecom ger en garanti på denna produkt för materialets felfria skick och bearbetning under normal användning. Freecom ansvarar varken för skador som förorsakas av olyckor, felaktig användning, missbruk osv. eller hårdvaru- eller mjukvarufel eller dataförluster. Hårddiskens yttemperatur kan nå 50 C. Trots att det inte kan leda till brännskador bör du ändå vara försiktig när du vidrör hårddisken. Funktionskännetecken Extern drift, värmeavledning för hårddisken behövs inte Stödjer 2.5"- och 3.5"-SATA-I/II-hårddiskar Stödjer USB 2.0 upptill 480 Mbit/s, kompatibel med USB 1.1 upptill 12 Mbit/s Stödjer SATA-hårddiskar med 1,5 och 3,0 Gbit/s Stödjer Hot-Swap Speciell anordning för uttagning av hårddisken Teknisk data Gränssnitt: USB 2.0, esata enligt SATA, Firewire 400, Firewire 800 Hastighet: 480 Mbit/s (USB 2.0), 12 Mbit/s (USB 1.1) Material: Plast/metall Vikt: 420 g Mått: 136 (L) 95 (B) 77 (H) mm Om du behöver hjälp eller har frågor under installation och/eller konfiguration av din HD Dock Quattro kontaktar du Freecom-Kundtjänsten för ditt land. Närmare information finns på Freecom erbjuder obegränsad kostnadsfri Helpdesk-support.

6 Freecom HD Dock Quattro 1 Kapitel 1: Idrifttagande av HD Dock Quattro 1.1 Freecom HD Dock Quattro Ovansida SATA-anslutning 2. Ström- och tillgreppsindikerings LED 3. Slot för 2.5 SATA HDD 4. Slot för 3.5 SATA HDD 5. Utkastningsknapp Baksida Nätenhetsanslutning 2. USB 2.0-anslutning 3. esata-anslutning 4. Firewire 800-anslutning 5. Firewire 400-anslutning

7 Idrifttagande av HD Dock Quattro 1.2 Installation av 2.5"- och 3.5"-hårddiskar 1. Anslut strömkabeln till Freecom HD Dock Quattro och sätt nätenheten i vägguttaget a) USB: Anslut USB-kabeln till HD Dock Quattro USBport (för dataöverföring via USB) USB eller USB b) Firewire 400/800: Anslut Firewire-kabeln till HD Dock Quattro Firewire-port (för dataöverföring via Firewire). eller c) esata: Anslut esata-kabeln till HD Dock Quattro esata-port (för dataöverföring via esata). 3. Sätt hårddisken i insticksplatsen och kontrollera att hårdiskens kontakter matchar kontakterna i dockningsstationen. 4. Slå till HD Dock Quattro.

8 Freecom HD Dock Quattro 5. Partitionera och formatera hårddisken (vid behov). Se kapitel 3 för den exakta arbetsgången. 2 PC: Din hårddisk indikeras under "Arbetsplats" och kan nu tas i drift. Mac: Din hårddisk indikeras på din desktop och kan nu tas i drift. 1.3 LED LED lyser: HD Dock Quattro är klart att använda LED flimrar: Överföring av data Kapitel 2: Uttagning av hårddisken ur dockingstationen 1. Stäng av apparaten. 2. Håll knappen nedtryckt. 3. Lyft ut hårddisken försiktig uppåt.

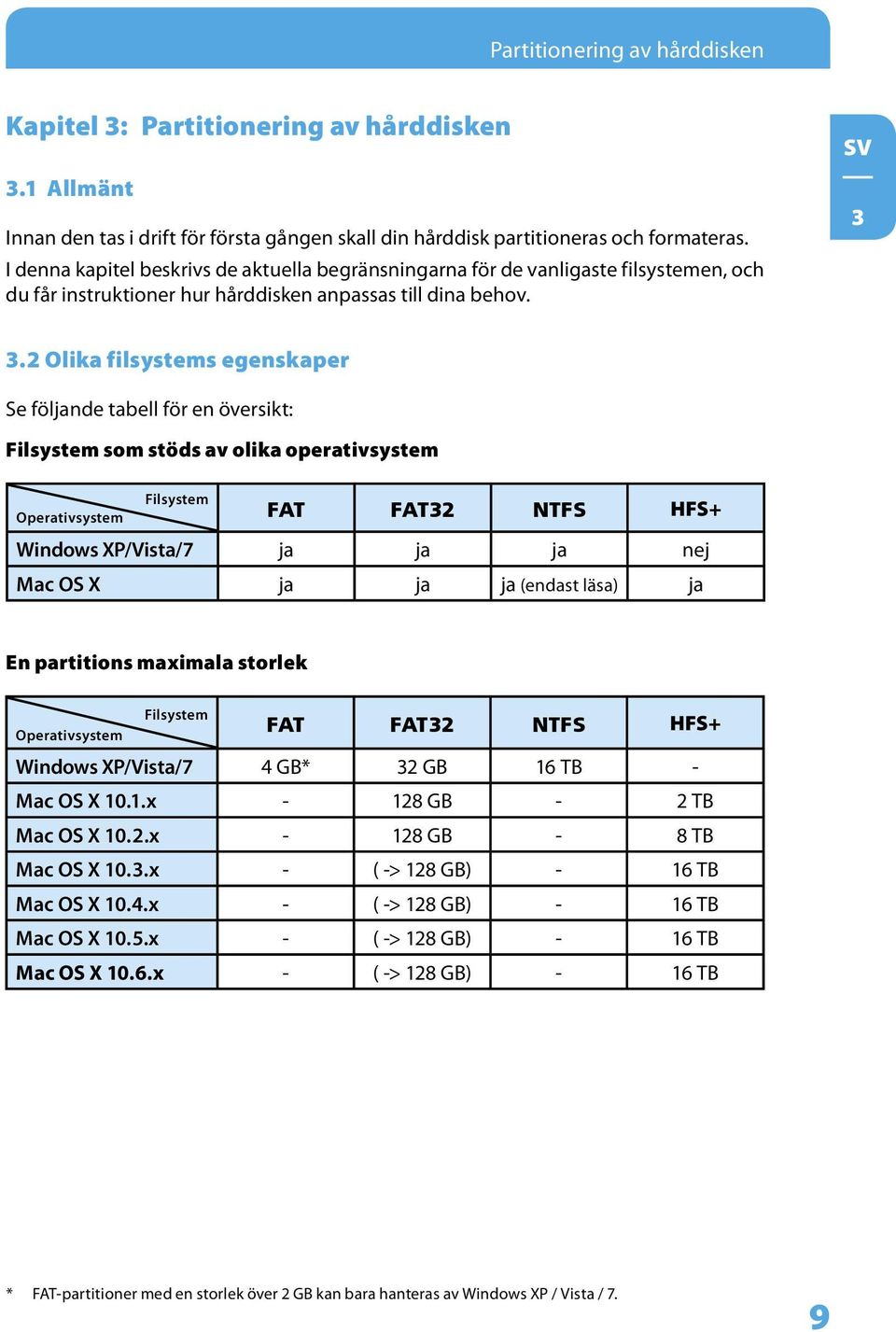

9 Partitionering av hårddisken Kapitel 3: Partitionering av hårddisken 3.1 Allmänt Innan den tas i drift för första gången skall din hårddisk partitioneras och formateras. I denna kapitel beskrivs de aktuella begränsningarna för de vanligaste filsystemen, och du får instruktioner hur hårddisken anpassas till dina behov Olika filsystems egenskaper Se följande tabell för en översikt: Filsystem som stöds av olika operativsystem Filsystem Operativsystem FAT FAT32 NTFS HFS+ Windows XP/Vista/7 ja ja ja nej Mac OS X ja ja ja (endast läsa) ja En partitions maximala storlek Filsystem Operativsystem FAT FAT32 NTFS HFS+ Windows XP/Vista/7 4 GB* 32 GB 16 TB - Mac OS X 10.1.x GB - 2 TB Mac OS X 10.2.x GB - 8 TB Mac OS X 10.3.x - ( -> 128 GB) - 16 TB Mac OS X 10.4.x - ( -> 128 GB) - 16 TB Mac OS X 10.5.x - ( -> 128 GB) - 16 TB Mac OS X 10.6.x - ( -> 128 GB) - 16 TB * FAT-partitioner med en storlek över 2 GB kan bara hanteras av Windows XP / Vista / 7.

10 Freecom HD Dock Quattro 3 Exempel på en partitionering med olika filsystem på en HD Totalstorlek HD Filsystem NTFS FAT32 80 GB 60 GB 20 GB Tips: På NTFS-formaterade hårddiskar kan man bara skriva med Windows XP/ Vista eller 7. Med Mac OS X kan man bara läsa den. Exemplet ovan är en bra lösning för den som använder Windows XP / Vista / 7, och som till och från flyttar filer med datorer som använder Macs. Båda partitionerna kan användas för att spara data i Windows XP / Vista / 7, men med Mac måste FAT32-partitionen användas, eftersom operativsystemet inte känner igen NTFS-partitioner. Följ dessa instruktioner för att anpassa HD efter dina behov. 3.3 Partitionering av HD med Windows XP / Vista / Radera en partition från HD med Windows XP / Vista / 7 1. Högerklicka på "Den här datorn"-ikonen på skrivbordet. 2. Välj "Egenskaper". 3. Välj "Enhetshanteraren". 4. Välj den externa hårddisken och högerklicka på partitionen. 5. Välj "Radera partitionen" och bekräfta med "Ja". Partitionen raderas Skapa en partition på HD med Windows XP / Vista / 7 Följande steg visar hur du kan skapa partitioner på HD. Efter denna procedur är HD klar att användas och visas med enhetsbeteckning i mappen "Den här datorn". 1. Högerklicka på "Den här datorn"-ikonen på skrivbordet. 2. Välj "Egenskaper". 3. Välj "Enhetshanteraren". 4. Välj den "Ej tilldelade" hårddisken. Se till att hela hårddisken är "Ej tilldelad". 10

11 Partitionering av hårddisken 3 5. Högerklicka på det "Ej tilldelade" området, och välj alternativet "Ny partition". Guiden för att skapa en ny partition öppnas. Klicka "Nästa". 11

12 Freecom HD Dock Quattro 6. Välj "Primär partition" och klicka "Nästa" Nu kan du ställa in partitionens storlek. Klicka "Nästa" om endast en partition ska skapas. Gå vidare till nästa punkt om mer än en partition ska skapas, "Skapa två eller flera partitioner på HD med Windows XP / Vista / 7". 8. Ge din HD en enhetsbeteckning. Generellt kan du ta över förinställningen. Klicka "Nästa". 12

13 Partitionering av hårddisken 9. Välj "Formatera denna partition med följande inställningar". Du kan välja "FAT32" eller "NTFS". Värdet "Enhetens storlek" bör inte ändras från standart-värdet. Välj till slut "Genomför snabbformatering" och klicka på "Nästa" Klicka på "Slutför" för att avsluta partitioneringen av HD. Enheten har nu formaterats och är klar att användas. 13

14 Freecom HD Dock Quattro Skapa två eller flera partitioner på HD med Windows XP / Vista / 7 1. Upprepa stegen i det förra avsnittet (Skapa en partition på HD med Windows XP / Vista / 7). 2. Högerklicka på "Den här datorn"-ikonen på skrivbordet. 3. Välj "Egenskaper". 4. Välj "Enhetshanteraren". 5. Högerklicka på det "Ej tilldelade" området på HD, och välj alternativet "Ny partition". Guiden för att skapa en ny partition öppnas. Klicka "Nästa". 6. Välj "Utvidgad partition" och klicka "Nästa". 7. Nu kan du ställa in partitionens storlek. Välj valfri storlek och klicka "Nästa". 14

15 Partitionering av hårddisken 8. Välj "Slutför" för att skapa den "Utvidgade partitionen". Det ej tilldelade området omvandlas nu till användbart minne. 3 15

16 Freecom HD Dock Quattro 9. Högerklicka på "Ledigt minne" och välj "Nytt logiskt nätverk". Nu öppnas "Guiden för att skapa nya partitioner". Klicka "Nästa" Alternativet "Logiskt nätverk" är redan markerat. Fortsätt med "Nästa". 11. Ange partitionens storlek och klicka "Nästa". 12. Ange en enhetsbeteckning och bekräfta med "Nästa". 13. Välj "Formatera denna partition med följande inställningar". Du kan välja "FAT32" eller "NTFS". Värdet "Enhetens storlek" bör inte ändras från standart-värdet. Välj till slut "Genomför snabbformatering" och klicka på "Nästa". 14. Klicka på "Slutför" för att avsluta partitioneringen av HD. Enheten har nu formaterats och är klar att användas. Observera: Om du väljer filsystemet NTFS kan filerna på HD endast läsas i Mac OS X. Det går inte att skriva data. 16

17 Partitionering av hårddisken 3.4 Partitionera HD (Mac OS X) 1. Öppna "Serviceprogrammet för hårddiskar". Detta finns under "Program" -> "Serviceprogram". 2. Klicka på fliken "Partition" (Partitionera). 3 Här kan du göra inställningarna för partitionerna och partitionera hårddisken enligt dessa (t.ex. MacOS Extended). Mer information om användning av serviceprogrammet för hårddiskar finns i hjälpavsnittet: 17

18 Freecom HD Dock Quattro 4 Kapitel 4: Felsökning vanliga frågor Om din Freecom HD Dock Quattro även efter korrekt installation inte arbetar felfri ber vi att du kontrollerar de följande punkterna: Vad kan jag göra om hårddisken inte fungerar och klickande ljud hörs? I dessa fall är strömförsörjningen inte tillräcklig för att driva hårddisken. Kontrollera att nätkontakten (nätadapter och -kabel) har satts i och anslut USB-, Firewire- eller esata-kabeln till respektive port. Jag har installerat hårdvaran enligt handbokens anvisningar men den externa enheten kan inte identifieras av systemet. Vad beror det på? Kontrollera hårddisken och formatera den om det handlar om en ännu inte använt drivenhet. Om esata används för dataöverföringen skall du kontrollera att ditt mainboard stödjer Hot-Swap. Om så inte är fallet ansluts din Freecom HD Dock Quattro till datorns esata-port innan det tas i drift. 18

19 1 YEAR WARRANTY GARANTI (ENDAST GILTIG I EUROPA/TURKIET) Vi tackar Er för att Ni köpt denna produkt från Freecom och hoppas Ni kommer att få glädje av den. Var snäll och läs snabbinstallationsguiden, bruksanvisningen och övriga elektroniska eller tryckta manualer för att undvika onödiga bekymmer. Om problem skulle uppstå har vi en databas med de vanligaste frågorna (FAQ) på vår Freecom-hemsida ( com). Var vänlig och ta en titt på denna sida innan Ni kontaktar vår helpdesk. Er garanti Freecom erbjuder obegränsad teknisk telefon- och websupport för alla sina produkter. Freecom garanterar att produkterna är fria från material- och produktionsfel fr o m inköpsdatumet för den period som listas längst ned på sidan. Om produkterna inom garantitiden uppvisar defekter orsakade av fel i material eller produktion, kommer Freecom att reparera eller ersätta produkten eller dess defekta delar i enlighet med de bestämmelser och villkor som anges nedan utan att begära ersättning för arbete eller delar. Villkor Denna garanti är endast giltig då fakturor eller kvitton (med information om inköpsdatum, produkt och serienummer) i original uppvisas tillsammans med den defekta produkten och ett Freecom RMA-nummer som mottagits från Freecoms hemsida eller Freecom Service Center. Freecom förbehåller sig rätten att neka de kostnadsfria tjänsterna i garantin om en produkts inköpsdatum inte går att bevisa. Denna garanti gäller inte om RMA-numret saknas eller om produktens serienummer har ändrats, tagits bort eller gjorts oläsligt. Denna garanti täcker bara hårdvarukomponenterna som levererats tillsammans med produkten. Denna garanti täcker inga av de följande: (a) förbrukningsvaror som följer med produkten, t ex medier eller batterier; (b) skada på eller förlust av programvara, data eller flyttbara lagringsmedier; (c) skador orsakade av bearbetningar, förändringar eller justeringar av produkten som utförts utan att föregås av skriftligt samtycke från Freecom; (d) försök till reparationer av parter som inte godkänts av Freecom och (e) olyckor, blixtnedslag, vattenskador, brand eller andra orsaker utom möjlig kontroll för Freecom. Freecom bär, i samband med alla de tjänster som erbjuds, inget ansvar för skador på eller förlust av program, data eller annan information som lagrats på någon media eller som är del av någon produkt som fått service. Freecom är inte ansvarigt för ekonomiska förluster som orsakas av systemfel. Ta bort alla delar som inte täcks av garantin innan produkten returneras till Freecom. Freecom är inte ansvarigt för förlust av eller skador på dessa delar. Freecom bär inget som helst ansvar för om hårddiskens innehåll skulle ändras, tas bort eller på annat sätt modifieras i samband med reparation av produkten. Reservdelar och utbytesprodukter är antingen nya, i nyskick eller reparerade. Alla utbytta delar eller produkter är Freecoms egendom. För en produkt eller del som reparerats eller ersatts inom den gällande garantitiden utgår garanti för den resterande delen av den ursprungliga garantin. För reparationer eller byte av en produkt eller dess delar utanför garantin gäller 6 (sex) månaders garanti.
