1 Akku

2 Bruksanvisning 157 Denna information godkändes senast: Tekniska ändringar förbehålles. sv VIKTIGA ANVISNINGAR Allmän information Utformning av säkerhetsanvisningar Hantering av batteriet PRODUKTBESKRIVNING Leveransinnehåll Användning Förklaring till batteriets LED lampor Produktkombinationer Livslängd IDRIFTTAGANDE Ladda batteriet Ansluta batteriet till kompressorn Skilja batteriet från kompressorn UNDERHÅLL Rengöring av batteriet Förvaring FELSÖKNING TEKNISKA DATA Allmän information Miljöbetingelser för drift ÖVRIGT Transport och förvaring Garantivillkor Uppgifter från tillverkaren Kontakt Symbolförklaring

3 1 VIKTIGA ANVISNINGAR 1.1 Allmän information 158 Läs igenom hela bruksanvisningen. Förvara den för att slå upp något senare. Om bruksanvisningen inte beaktas kan det inte uteslutas att patienten eller produkten skadas. 1.2 Utformning av säkerhetsanvisningar I den här bruksanvisningen är säkerhetsrelevanta varningar indelade i risknivåer: Risker som utan försiktighetsåtgärder kan leda till svåra skador eller till och med dödsfall märks med signalordet VARNING. Risker som utan försiktighetsåtgärder kan leda till lätta till medelsvåra skador eller till försämringar av behandlingen märks med signalordet OBS. Allmänna försiktighetsåtgärder som ska beaktas vid kontakt med produkten för att undvika skador på den märks med signalordet ANVISNING. 1.3 Hantering av batteriet Använd bara batteriet tillsammans med PARI kompressorer av typ 047. Uppgiften Type 047 står på typskylten för lämpliga kompressorer. För att säkerställa en felfri funktion får batteriet inte utsättas för direkt solljus, fukt eller extrema temperaturer (över 60 C) samt inte heller för starka kemikalier. Batteriet får inte kortslutas. Se därför till att batteriets kontakter inte kommer i kontakt med ledande metall (t.ex. nycklar). I närheten av öppen eld finns explosionsrisk. Batteriet är inte stänkvattenskyddat. Skydda batteriet mot vätskor och väta.

4 159 sv Batteriet får endast laddas med nätadaptern som medföljer kompressorn resp. 12 V biladaptern från PARI. Användning av andra produkter kan skada batteriet. Batteriet får inte tas isär. Kassera det enligt gällande nationella regler för kassering. 2 PRODUKTBESKRIVNING 2.1 Leveransinnehåll Batteriet är ett tillbehör till kompressorer av typ 047. Det levereras utan laddningsadapter. 2.2 Användning Batteriet ger mobil spänningsförsörjning till PARI kompressorer av typ Förklaring till batteriets LED lampor LED lamporna på batteriet visar laddningstillståndet under laddning enligt följande: Laddningsvisning (slocknar vid fulladdat batteri) Laddningsnivå 75 % och mer Laddningsnivå 50 till 74 % Laddningsnivå 25 till 49 %

5 160 Under drift visar LED lamporna batteriets kapacitet enligt följande: Batterikapacitet 75 till 100 % Batterikapacitet 50 till 74 % Batterikapacitet 25 till 49 % LED lampan blinkar när batterikapaciteten är mindre än 25 %. Resterande driftstid uppgår då till ca 10 min., dvs. batteriet måste snart laddas. När alla fyra LED lamporna blinkar har batteriet en felfunktion [se: 5 FELSÖKNING]. 2.4 Produktkombinationer Batteriet är lämpligt för drift av alla PARI kompressorer av typ Livslängd Om man följer miljöbetingelserna [se: 7.1 Transport och förvaring] har batteriet en förväntad livstid på: ca 500 laddningscykler, max. 1 år.

6 161 sv 3 IDRIFTTAGANDE VARNING Vätskor kan leda ström, och därmed kan det uppstå risk för en elstöt. Greppa därför aldrig nätadaptern med fuktiga eller våta händer. 3.1 Ladda batteriet Batteriet laddas antingen med nätadaptern för en kompressor av typ 047 eller med en PARI 12 V biladapter som finns som tillbehör. Kontrollera före varje användning att batterihuset inte är skadat. Batteriet får inte laddas eller användas om det är skadat. Batteriladdningen av en ny produkt uppgår till 60 %. Före första användning ska batteriet fulladdas. Batteriets laddningstid är beroende av dess ålder och restkapacitet. Den är ca 2 timmar vid tomt batteri. Ett fulladdat nytt batteri har en drifttid på ca 40 minuter. Det motsvarar ca 8 10 inhalationsbehandlingar vid en fyllnadsmängd på 2,5 ml. Anslut nätadaptern till batteriets uttag för nätanslutning och därefter till ett lämpligt eluttag. (Liknar den på bilden)

7 Laddningsvisningen tänds, dvs. batteriet laddas. När batteriet är fulladdat slocknar laddningsvisningen [se: 2.3 Förklaring till batteriets LED lampor]. När laddningen är helt klar ska nätadaptern först kopplas bort från eluttaget och sedan från batteriet. Info: Batteriet kan även laddas med 12 V biladaptern: om kompressorn är avstängd, men ansluten till en 12 V strömförsörjning via 12 V biladaptern, laddas batteriet automatiskt Ansluta batteriet till kompressorn Koppla in batteriet på kompressorn. Tryck ihop de båda komponenterna tills hakarna på låsknappen på undersidan av batteriet greppar i.

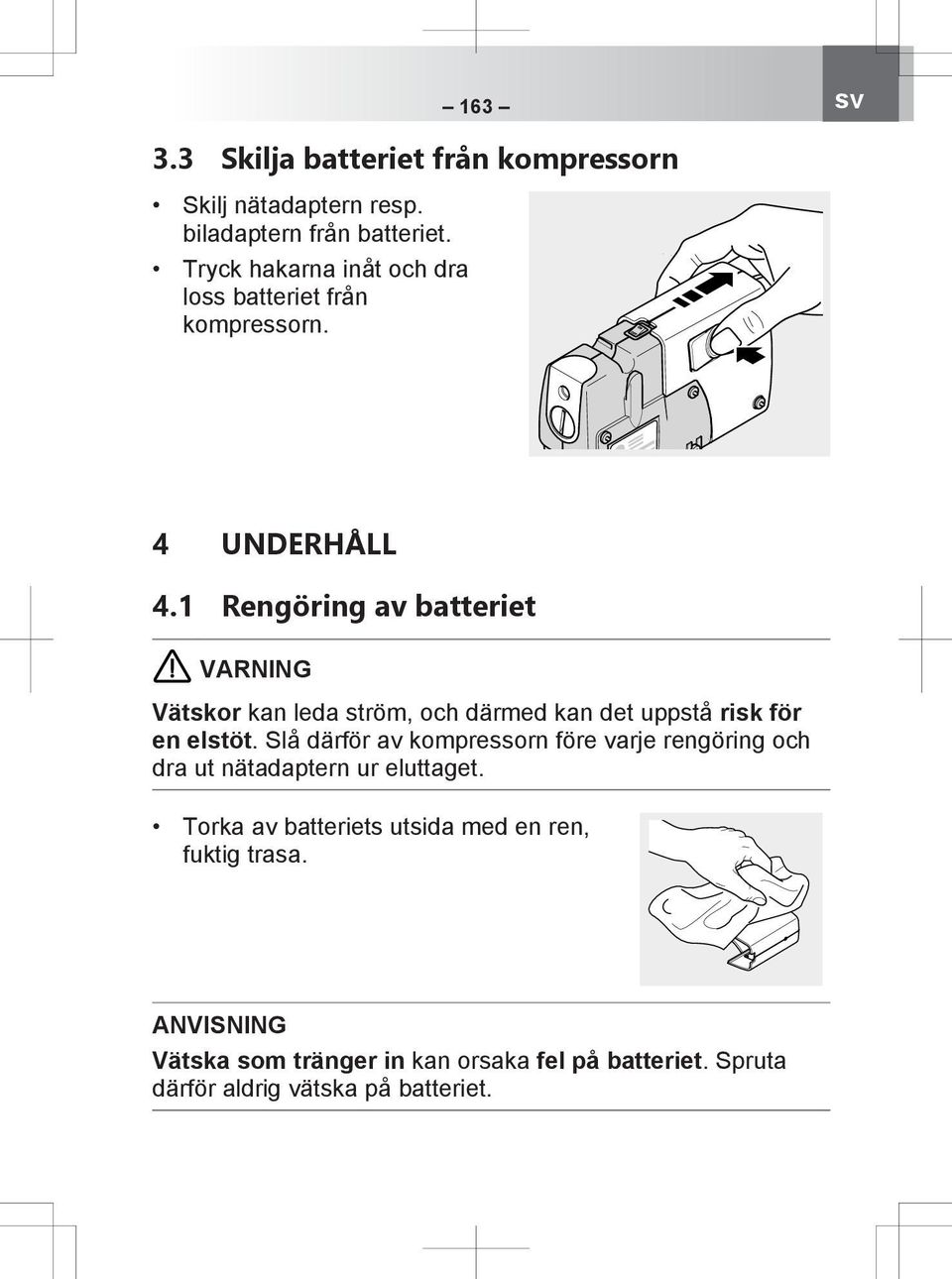

8 163 sv 3.3 Skilja batteriet från kompressorn Skilj nätadaptern resp. biladaptern från batteriet. Tryck hakarna inåt och dra loss batteriet från kompressorn. 4 UNDERHÅLL 4.1 Rengöring av batteriet VARNING Vätskor kan leda ström, och därmed kan det uppstå risk för en elstöt. Slå därför av kompressorn före varje rengöring och dra ut nätadaptern ur eluttaget. Torka av batteriets utsida med en ren, fuktig trasa. ANVISNING Vätska som tränger in kan orsaka fel på batteriet. Spruta därför aldrig vätska på batteriet.

9 Om vätska kommit in i batteriet får det under inga omständigheter användas igen. Kontakta teknisk service PARI GmbH eller ett PARI servicecenter [se: 7.4 Kontakt], innan batteriet används igen. 4.2 Förvaring 164 Skilj nätadaptern resp. 12 V biladaptern från batteriet. Förvara batteriet skyddat mot alla typer av värmekällor (t.ex. mot direkt solljus under längre tid). Förvara alltid batteriet skilt från elnätet, eftersom elektriska apparater anslutna till elnätet utgör en potentiell riskfaktor.

10 165 sv 5 FELSÖKNING Kontakta Service Center PARI GmbH, vid fel som inte finns med i detta kapitel eller om den föreslagna åtgärden inte löser felet. Fel Möjlig orsak Åtgärd Batteriet är anslutet till kompressorn, men kompressorn går inte. Alla 4 LEDlampor blinkar. Batteriet är tomt. Det finns en störning på kompressorn eller batteriet. Batteriet är överbelastat (> 3,5 A). Batteriet är överhettat. Batteriet är tomt (djupurladdat). Anslut nätadaptern till batteriet, för att ladda batteriet. Sätt tillbaka batteriet: Stäng av kompressorn. Skilj batteriet från kompressorn [se: 3.3 Skilja batteriet från kompressorn]. Vänta i minst 10 minuter, innan du använder batteriet igen. Försök ladda batteriet [se: 3.1 Ladda batteriet], om problemet kvarstår. Kontakta teknisk service [se: 7.4 Kontakt], om problemet kvarstår.

11 166 6 TEKNISKA DATA 6.1 Allmän information Märkeffekt Märkspänning Märkkapacitet Utgående lågspänning 15,6 Wh 7,24 V mah 12 VDC/1,67 A Husets mått [cm] (B H D) 8,7 4,5 8,9 Vikt Driftstid Laddningstid Ingående spänning Utgående spänning 160 g ca 40 min. vid fullständig laddning ca 2 tim. för fullständig laddning 12 V/1,67 A 12 V/1,67 A 6.2 Miljöbetingelser för drift Omgivningstemperatur +10 C till +30 C Relativ luftfuktighet 30 till 75 % (ej kondenserande) Lufttryck 700 hpa till hpa

12 167 sv 7 ÖVRIGT 7.1 Transport och förvaring Lägsta omgivningstemperatur (utan kontroll av relativ luftfuktighet) Högsta omgivningstemperatur (vid en relativ luftfuktighet på upp till 93 %, icke kondenserande) 20 C +45 C Luftfuktighet 0 93 % Lufttryck 7.2 Garantivillkor hpa Garantin, att batteriet vid användning enligt vad det är avsett för inte uppvisar några tillverkningsbetingade material eller konstruktionsbrister, gäller från första inköpsdatum och under den på garantibeviset angivna garantitiden. Garantianspråk ska ställas inom en tid på 12 månader. Garantin gäller också som garantiåtagande för alla återförsäljare. Den legala rätten gentemot säljaren begränsas inte genom garantin eller när garantifallet inträffar. Som garanti och ägandebevis gäller det av fackhandlaren stämplade garantibeviset. Vad omfattar garantin? Skulle i undantagsfall ett fel uppstå ska tillverkaren efter eget val reparera eller byta ut batteriet eller återbetala dess inköpspris. Utbyte av batteriet kan ske med ett likadant eller åtminstone ett jämförbart batteri. Utbyte eller reparation av batteriet ger inte en ny garanti. Alla utbytta delar blir tillverkarens egendom. Vidare anspråk är uteslutna. Detta gäller speciellt för alla skadeersättningsanspråk. Detta uteslutande av ansvar kan inte användas vid förlust av liv, kroppsskada och förlorad hälsa, vid avsiktlig och grov vårdslöshet, produktansvar och vid förlust av viktiga åtaganden utifrån garantiavtalet.

13 Garantin gäller inte om batteriet inte satts i drift eller använts på vederbörligt sätt enligt anvisningarna i bruksanvisningen, skador föreligger som kan ha orsakats av yttre påverkan som vatten, eld, åsknedslag eller liknande, skadan uppstått pga felaktig transport eller vid ett fall, batteriet hanterats eller skötts på ett felaktigt sätt, serienumret på batteriet ändrats, avlägsnats eller på annat sätt gjorts oläsbart, reparationer, anpassningar eller ändringar på batteriet gjorts av någon som inte är godkänd som behörig. I övrigt gäller inte garantin för förslitningsdelar eller apparatdelar som utsätts för normalt slitage. Vid reklamation: lämna in batteriet till en fackhandlare eller skicka det till oss förpackat i originalkartongen, med frakten betald och tillsammans med av fackhandlaren stämplat garantibevis. Garantitiden gäller från inköpsdatum. 7.3 Uppgifter från tillverkaren Tillverkare: VARTA Microbattery GmbH Daimlerstr Ellwangen Försäljningskontor: PARI GmbH Moosstr Starnberg 168

14 169 sv 7.4 Kontakt Kontakta vårt Service Center för all slags produktinformation, vid fel eller frågor om handhavandet: Tel.: +49 (0) (tyskspråkigt) +49 (0) (internationellt) För reparationer och garantifall ska apparaten skickas till följande adress: PARI GmbH Technischer Service Holzhofstr. 10b, Weilheim, Tyskland 7.5 Symbolförklaring På batteriet resp. på förpackningen finns följande tecken: Serienummer på apparaten Likström Lägsta och högsta omgivningstemperatur Lägsta och högsta luftfuktighet Lägsta och högsta lufttryck Apparat av skyddsklass II Polaritet på batteriets kontakter

15 Denna produkt faller under tillämpningsområdet för WEEE (direktiv 2002/96/EG om gamla el och elektronikprodukter). Därför får denna produkt inte kastas bland hushållssoporna. Aktuella nationella föreskrifter för kassering ska beaktas (t.ex. kassering via kommun eller återförsäljare). Återvinning (litiumjon) 170 Tillverkare E24 ECE tillstånd för idrifttagande i motorfordon. Produkten uppfyller kraven enligt 2004/108/EG (EMCdirektiv), 2006/66/EG (batteridirektiv) och 2011/65/EU (RoHS direktiv).
