1 Servicemanual Foxguard Alkolås A1,A2 och A3 1

2 Innehållsförteckning Sidan Kalibrera Foxguard Alkolås A1...2 Kalibrera Foxguard Alkolås A2 & A Installera och konfigurera USB-converter 8 Installera och använda Data Förklaringar Data Använda Re-arm-unit.22 Para ihop nya enheter A Para ihop nya enheter A2 & A3. 25 Kontrollera vilken mjukvara som finns i handenheten..26 Observera att exemplen i denna manual är skapade utifrån operativsystemet Windows XP och att enstaka steg och bilder därför kan skilja sig åt från andra operativsystem. Notera också att Data-500 endast behöver installeras om loggen i en handenhet ska läsas av och sparas/skrivas ut via dator. De Pinkoder som behövs för att utföra service av Foxguard Alkolås finns inte i denna manual utan lämnas ut vid utbildningstillfället. 2

3 Kalibrera Foxguard Alkolås A1 Vänligen läs genom instruktionerna nedan för denna procedur innan du börjar kalibrera. Handenheten ska inte vara blåst i minst 15 minuter före kalibrering. Definitioner: Tryck : Tryck en gång på knapp och släpp omedelbart. Håll in : Tryck och håll in tills annan instruktion ges. Kod : Den kod som alkolås-ansvarig på ert företag erhållit av oss på Foxguard för att kunna utföra procedurer som denna. Koden anges i instruktionen nedan som Proceduren skall utföras i följande ordning för att fungera alls 1. Starta handenheten genom att trycka på den lilla knappen. 2. Tryck sedan omedelbart på den stora knappen. Efter ett tag syns instruktör i displayen. 3. Bläddra på den lilla knappen tills Service syns i displayen. 4. Tryck på den stora knappen för välj. 5. Tryck (stega) på den minsta knappen tills 1 visas i displayen. 6. Tryck på den stora knappen för enter. 7. Tryck på den minsta knappen tills 2 visas i displayen. 8. Fortsätt på detta sätt tills koden 1234 har matats in. 9. Tryck på den stora knappen för enter, och bekräfta koden. 10. Pinkod accepterad kommer att blinka i displayen. 11. Efter detta visas ändra pinkod?. 12. Tryck på den stora knappen för nej. 13. Para ihop VBS-WAB visas i displayen. 14. Bläddra vidare med den lilla knappen tills kalibrering inställning syns i displayen. 15. Tryck på den stora knappen för att bekräfta. 3

4 16. Se till att handenheten står på 0.25mg/l, om inte så bläddra med den lilla knappen. Räkneverket startar om av sig själv efter 0.50mg/l, så det är bara att fortsätta uppåt tills det börjar om och 0.25mg/l visas i displayen. Bekräfta med den stora knappen när det står 0.25mg/l i displayen. Nu syns Stora knappen för att ta prov i displayen. 17. Tryck fast ett munstycke på regulatorn, och tryck fast handenheten på munstycket. Det är viktigt att det är en tät anslutning, varpå du rekommenderas att hålla i handenheten och munstycket så det inte lossnar under kalibreringen. 18. Håll in knappen på gasflaskan tills du kommer till punkt 19. När du tryckt in gasflaskans regulator-knapp i minst 5 sekunder, trycker du på den stora knappen. Knappen på gasflaskans regulator får inte släppas förrän kvittens har erhållits. Kvittensen ges genom att handenheten piper till 2 gånger och det står Prov taget i displayen. Det är mycket viktigt att denna process utförs korrekt. Den totala tiden knappen på gasflaskan är nedtryckt är cirka 7 sekunder. Att använda för lite gas kan ge felaktigt resultat på handenheten, varpå kalibreringen är ett kritiskt moment. 19. Handenheten behöver nu cirka en minut på sig att tänka. Under tiden syns analyserar och avvakta i displayen. 20. När handenheten är färdig, går den per automatik ut i menyn. Det skiljer sig lite var den ställer sig, men oavsett detta måste du bläddra vidare till kalibrering kontroll. 21. Sätt på munstycket på gasflaskan och sätt fast handenheten precis som i punkt 17. Om handenheten fortfarande visar 0.00mg/l i displayen, tryck en gång på den stora knappen och avvakta tills det står Stora knappen för att ta prov. Spruta in gas i handenheten som i punkt 18. Glöm inte att hålla inne knappen på regulatorn genom hela proceduren. 4

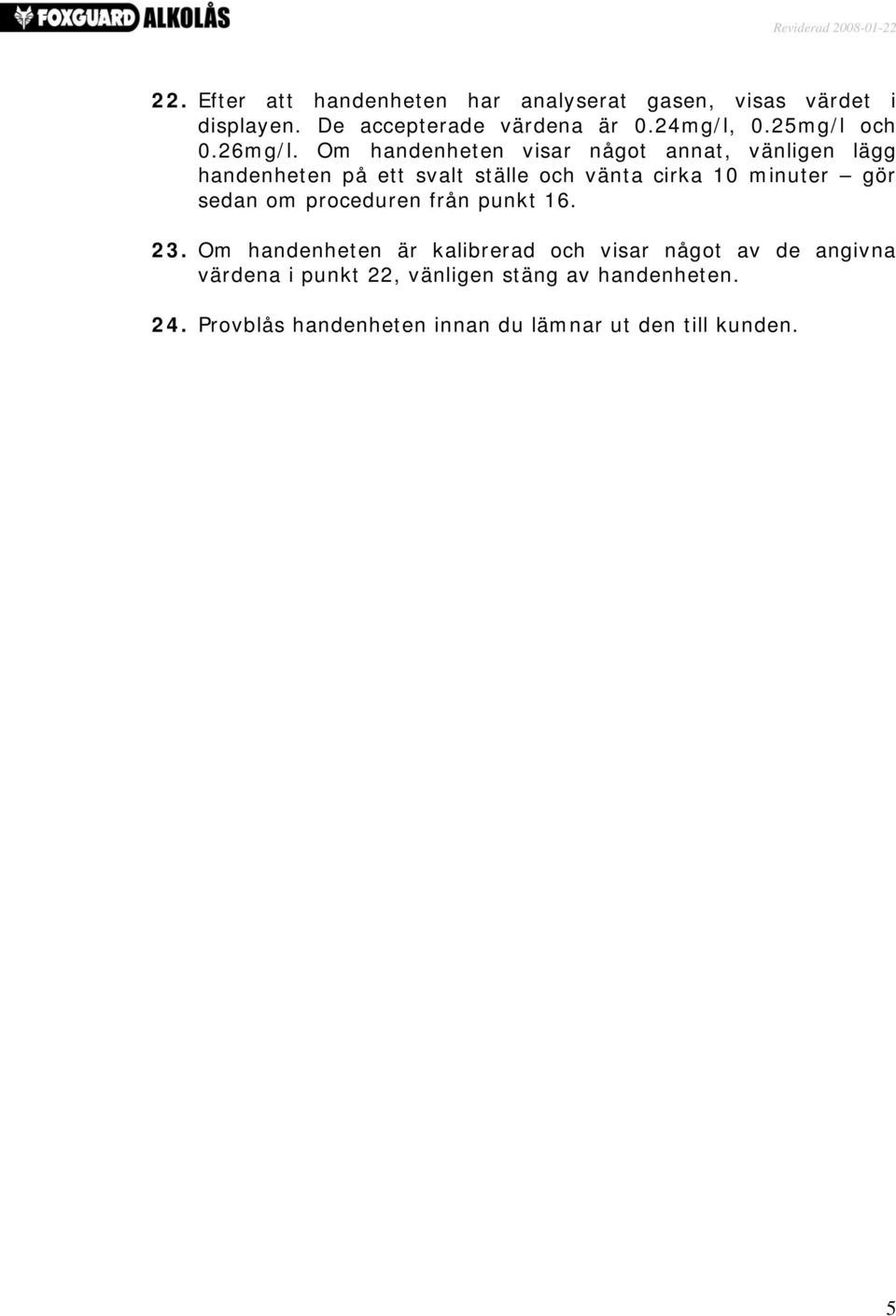

5 22. Efter att handenheten har analyserat gasen, visas värdet i displayen. De accepterade värdena är 0.24mg/l, 0.25mg/l och 0.26mg/l. Om handenheten visar något annat, vänligen lägg handenheten på ett svalt ställe och vänta cirka 10 minuter gör sedan om proceduren från punkt Om handenheten är kalibrerad och visar något av de angivna värdena i punkt 22, vänligen stäng av handenheten. 24. Provblås handenheten innan du lämnar ut den till kunden. 5

6 Kalibrera Foxguard Alkolås A2 & A3 Vänligen läs genom instruktionerna nedan för denna procedur innan du börjar kalibrera. Handenheten ska inte vara blåst i minst 15 minuter före kalibrering. Definitioner: Tryck : Tryck en gång på knapp och släpp omedelbart. Håll in : Tryck och håll in tills annan instruktion ges. Kod : Den kod som alkolås-ansvarig på ert företag erhållit av oss på Foxguard för att kunna utföra procedurer som denna. Koden anges i instruktionen nedan som Proceduren skall utföras i följande ordning för att fungera: 1. Starta handenheten genom att trycka på den minsta knappen. 2. Tryck sedan omedelbart på den stora knappen. Efter ett tag syns instruktör i displayen. 3. Bläddra på den lilla knappen tills Service syns i displayen. 4. Tryck på den stora knappen för välj. 5. Tryck (stega) på den minsta knappen tills 1 visas i displayen. 6. Tryck på den stora knappen för enter. 7. Tryck på den minsta knappen tills 2 visas i displayen. 8. Fortsätt på detta sätt tills koden 1234 har matats in. 9. Tryck på den stora knappen för enter, och bekräfta koden. 10. Pinkod accepterad kommer att blinka i displayen. 11. Bläddra vidare med den lilla knappen tills kalibrering inställning syns i displayen. 12. Tryck på den stora knappen för att bekräfta. 13. Se till att handenheten står på 0.25mg/l, om inte så bläddra med den lilla knappen. Räkneverket startar om av sig själv efter 0.50mg/l, så det är bara att fortsätta uppåt tills det börjar om och 0.25mg/l visas i displayen. Bekräfta med den stora knappen när det står 0.25mg/l i displayen. Nu syns Stora knappen för att ta prov i displayen. Modell A3 använder tusental istället för hundratal, men samma siffror gäller. 6

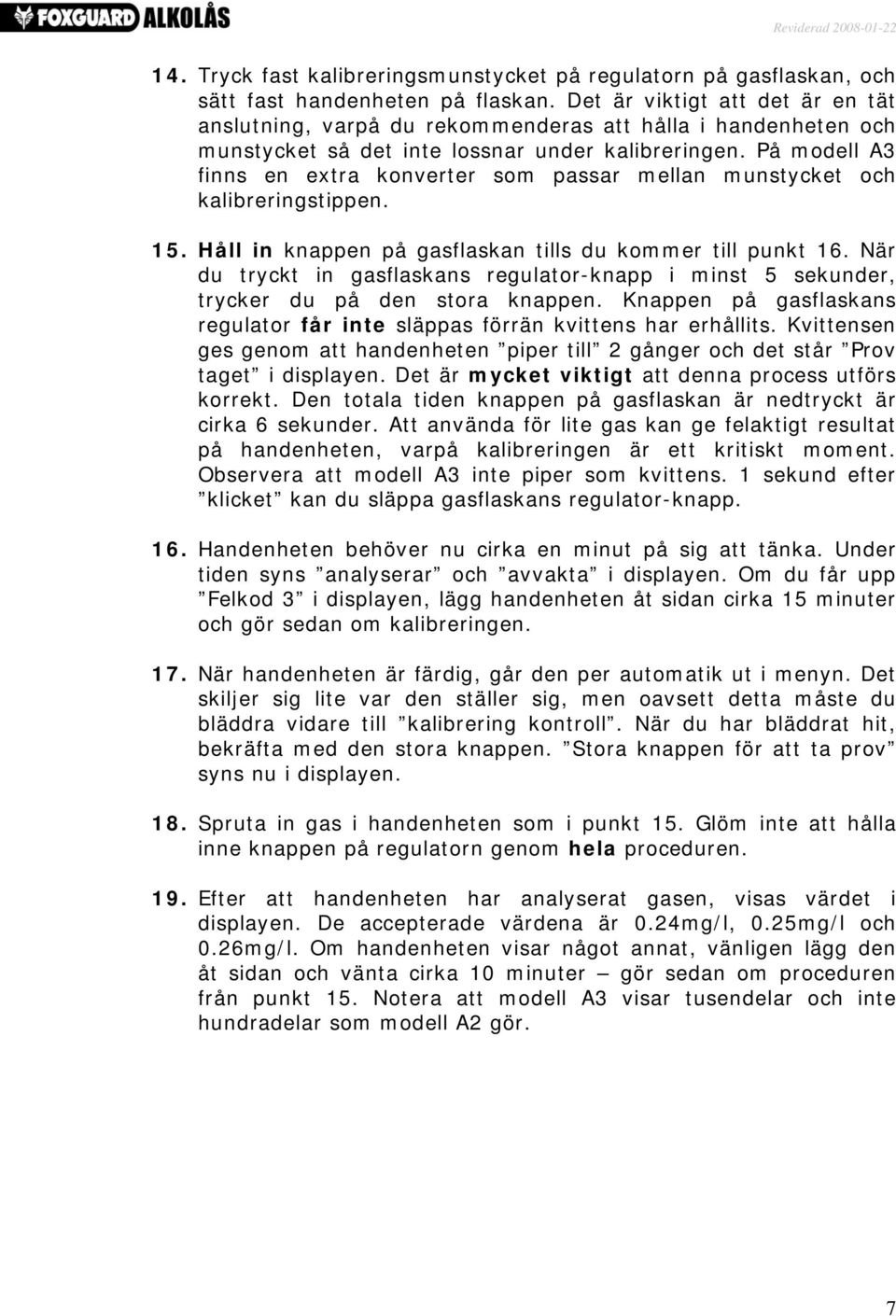

7 14. Tryck fast kalibreringsmunstycket på regulatorn på gasflaskan, och sätt fast handenheten på flaskan. Det är viktigt att det är en tät anslutning, varpå du rekommenderas att hålla i handenheten och munstycket så det inte lossnar under kalibreringen. På modell A3 finns en extra konverter som passar mellan munstycket och kalibreringstippen. 15. Håll in knappen på gasflaskan tills du kommer till punkt 16. När du tryckt in gasflaskans regulator-knapp i minst 5 sekunder, trycker du på den stora knappen. Knappen på gasflaskans regulator får inte släppas förrän kvittens har erhållits. Kvittensen ges genom att handenheten piper till 2 gånger och det står Prov taget i displayen. Det är mycket viktigt att denna process utförs korrekt. Den totala tiden knappen på gasflaskan är nedtryckt är cirka 6 sekunder. Att använda för lite gas kan ge felaktigt resultat på handenheten, varpå kalibreringen är ett kritiskt moment. Observera att modell A3 inte piper som kvittens. 1 sekund efter klicket kan du släppa gasflaskans regulator-knapp. 16. Handenheten behöver nu cirka en minut på sig att tänka. Under tiden syns analyserar och avvakta i displayen. Om du får upp Felkod 3 i displayen, lägg handenheten åt sidan cirka 15 minuter och gör sedan om kalibreringen. 17. När handenheten är färdig, går den per automatik ut i menyn. Det skiljer sig lite var den ställer sig, men oavsett detta måste du bläddra vidare till kalibrering kontroll. När du har bläddrat hit, bekräfta med den stora knappen. Stora knappen för att ta prov syns nu i displayen. 18. Spruta in gas i handenheten som i punkt 15. Glöm inte att hålla inne knappen på regulatorn genom hela proceduren. 19. Efter att handenheten har analyserat gasen, visas värdet i displayen. De accepterade värdena är 0.24mg/l, 0.25mg/l och 0.26mg/l. Om handenheten visar något annat, vänligen lägg den åt sidan och vänta cirka 10 minuter gör sedan om proceduren från punkt 15. Notera att modell A3 visar tusendelar och inte hundradelar som modell A2 gör. 7

8 20. Om handenheten är kalibrerad och visar något av de angivna värdena i punkt 19, vänligen stäng av handenheten. 21. Provblås handenheten innan du lämnar ut den till kunden. 8

9 Installera och konfigurera USB-converter USB-converter används av dig som inte har seriell port i datorn 1. Sätt i CD Foxguard Service-CD. 2. Anslut USB-convertern i en ledig USB-port. 3. Guiden Ny maskinvara ska nu ha hittat USB FAST SERIAL ADAPTER och söka efter drivrutin. Markera att du vill Installera från en lista eller angiven plats enligt bilden ovan. 4. Klicka på Nästa. 9

10 5. Sök på CD-skivan efter usbcom -mappen. Drivrutinerna ligger i denna mapp. Om du inte har D:\ som CD-rom, välj din enhetsbeteckning. Se bild ovan. 6. Datorn söker nu efter den nya maskinvaran. Avvakta. 10

11 7. Guiden ny maskinvara har nu installerat drivrutiner som behövs. Klicka på Slutför. 8. Guiden kommer upp igen för att installera USB Serial Port, välj avancerat som i bilden ovan och klicka på Nästa. 11

12 9. Välj samma sökväg som i punkt 5 och välj Nästa. 10. Datorn söker än en gång efter drivrutin på den angivna CD-skivan. Avvakta. 12

13 11. Installationen av drivrutiner är nu klar, välj Slutför, 12. För att kunna avgöra vilken USB-port som dator använder som COMport, följ steg Högerklicka på Den här datorn och välj Hantera. 13

14 14. Datorhantering dyker nu upp, välj Enhetshanteraren. I listan som dyker upp ska du dubbelklicka på Portar (COM & LPT). Högerklicka på den port som datorn valt. Se exempel nedan. 15. Läs av porten och notera detta namn. I detta fall den som är blå COM 5. I vårt exempel är det således COM 5 som ska anges i SAMTLIGA program från Foxguard för att kommunikationen mellan handenhet och dator ska fungera på ett tillfredställande sätt. OBS! Detta gäller endast vid användandet av USB-converter. 16. Avsluta och stäng ner alla öppna fönster och börja sedan använda de program som du önskar använda. Om du har problem vid installation av denna hård- och mjukvara, kontrollera att du har följt instruktionerna ovan. Om du har ett annat operativsystem än Windows XP skiljer layout och en del frågor sig åt från detta exempel. 14

15 Installera och använda Data-500 Data-500 används för avläsning av alla händelser som finns registrerade i handenheten. Du behöver vår CD med programvaran och en Data-500 kabel. Observera att det finns två olika kablar beroende på vilken modell av handenhet (A1 och A2/A3) som ska avläsas. Kabeln med en blå kontakt tillhör Foxguard Alkolås A2 & A3. Programmet kan av sekretesskäl lösenordsskyddas. Klicka först på options i menyn och sedan på Password för att få upp nedanstående ruta. Skriv in ditt lösenord, bekräfta det och klicka i rutan Use Passcode för att aktivera lösenordet. Tryck sedan på Ok. Varje gång du startar programmet fortsättningsvis kommer du uppmanas att skriva in lösenordet. Om du skulle glömma ditt lösenord måste programmet installeras om. Ingen information går förlorad vid en ominstallation eftersom programmet i sig inte sparar någon avläst information utan all information sparas enligt punkt 14 nedan. Installation av Data Sätt i CD i datorn. 2. Bläddra dig fram på CD till mappen Data-500 och kör filen setup.exe genom att dubbelklicka på ikonen. 15

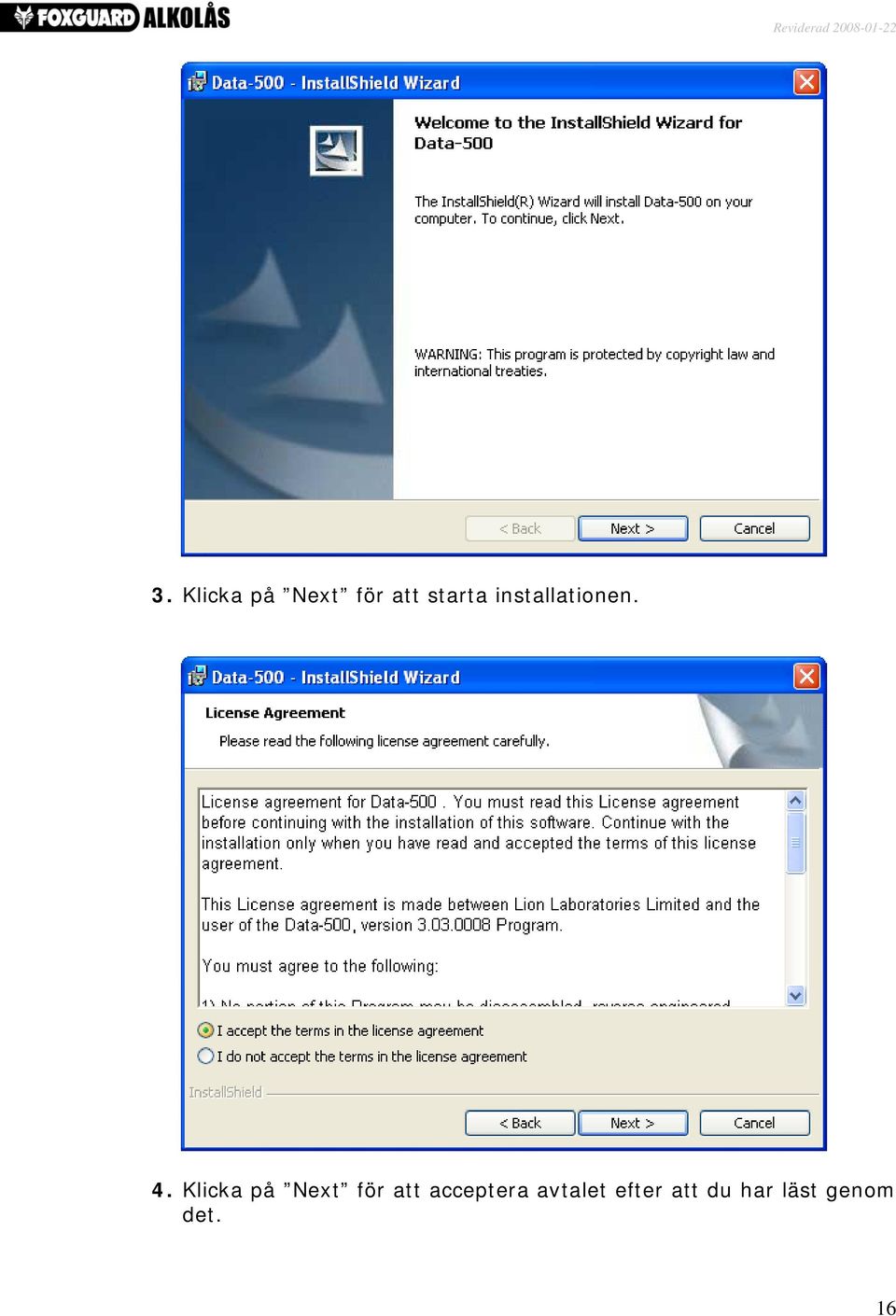

16 3. Klicka på Next för att starta installationen. 4. Klicka på Next för att acceptera avtalet efter att du har läst genom det. 16

17 5. Skärmbilden nedan visas, och en grön stapel redovisar händelseförloppet. 6. Klicka på Finish för att avsluta installationen och starta om datorn. 17

18 Använda Data Starta programmet genom att välja Data-500 Alcolock under mappen Lion Laboratories på startmenyn. 9. Innan du läser av enheten, klicka på options i menyn och välj Communication port. 10. Välj den COM-port du ska använda, och bekräfta genom att klicka på OK. 18

19 11. Starta handenheten och tryck på den stora knappen efter cirka en sekund. Anslut kabeln du ska använda till din dators seriella COMport. Om en seriell port inte finns, använd en USB-converter mellan datorn och Data-500-kabeln. En sådan levereras inte tillsammans med programmet. 12. Om du vill att enheten ska behålla alla registrerade händelser gå vidare till punkt För att läsa av alla händelser i handenheten och sedan tömma den, välj options i menyn och sedan clear test data after read. Handenheten töms nu efter varje avläsning men tänk på att ändra tillbaka när du är klar annars fortsätter programmet göra en rensning även på nästa mätare. 14. Klicka på Read Test Database för att läsa av handenheten. Du kan nu använda rullmenyn för att läsa alla händelser alternativt skriva ut dem för arkivering. Om du vill spara dem digitalt, tryck på Save. Filformatet som används är.csv (kommaseparerad filformat) och öppnas i till exempel Microsoft Excel. 19

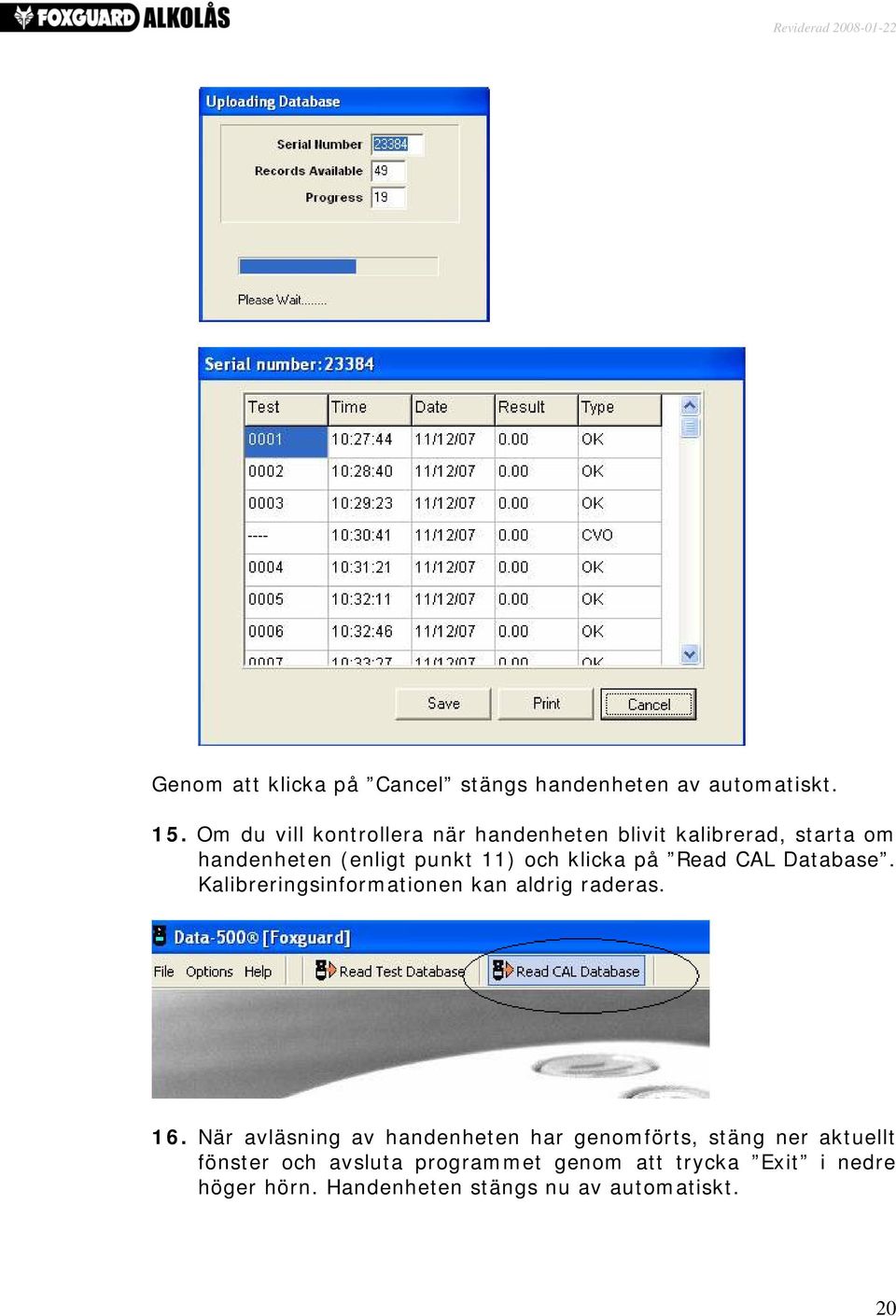

20 Genom att klicka på Cancel stängs handenheten av automatiskt. 15. Om du vill kontrollera när handenheten blivit kalibrerad, starta om handenheten (enligt punkt 11) och klicka på Read CAL Database. Kalibreringsinformationen kan aldrig raderas. 16. När avläsning av handenheten har genomförts, stäng ner aktuellt fönster och avsluta programmet genom att trycka Exit i nedre höger hörn. Handenheten stängs nu av automatiskt. 20

21 Vid eventuella problem, kontrollera följande: Att kablage mellan dator och handenhet är korrekt ansluten Att handenheten har ett fungerande batteri och är påslagen vid avläsning Att om enheten hänger sig vid avläsning, dra ur kabeln till datorn och ta ur handenhetens batteri och sätt i det igen. Detta orsakas oftast av en felaktig inställning av datorns COM-port. Att din dators COM-port stämmer överens med inställningarna i programmet Om problem kvarstår kontakta Foxguard. 21

22 Förklaring till termer och uttryck i Data-500 När en avläsning av loggen har gjorts kan det se ut så här: vilket betyder: :06:32,09/05/06,0.00,CRM :06:49,09/05/06,0.00,OK 0001 = vilket blås i ordningen som gjorts 14:06:32 = klockslag 09/05/06 = datum 0.00 = mg/l alkohol Förklaringar till övriga förkortningar OK EJ OK CRM (A1) CAL CHK LRN OVR CVO (A2 & A3) CTP (A2 & A3) CHF (A2 & A3) RPT (A2 & A3) CSB (A2 & A3) BAT (A2 & A3) = godkänt prov = icke godkänt prov = otillräckligt prov = kalibreringsinställning vid service = kalibreringskontroll vid service = gifta ihop handenhet och centralenhet = nödläget har förbrukats = otillräckligt prov orsakat av att för lite luft blåsts in i handenheten = otillräckligt prov orsakat av att temperaturen varit för låg = otillräckligt prov orsakat av att man har blåst för hårt =Upprepning av blås ( i testläge) =Kontrollera blåsteknik = indikation på att batteriet varit dåligt laddat Övrig information Om ett otillräckligt prov har gjorts, får nästkommande prov samma nummer i ordningen således registreras CRM prov men får inte ett eget löpnummer. I A3 finns 4 olika sorters otillräckliga prov. 1, för lite volym luft har använts. 2, utandningstemperaturen var för låg. 3, luftfuktigheten var för låg. 4, utandningsprovet avbröts. För att få fram vilken promille som har funnits i utandningsluften vid provtillfället dubbleras mg/l. Således blir 0.06 mg/l 0.12 promille, och 0.12 mg/l blir 0.24 promille. Gasflaskan som används vid kalibrering innehåller 0.25mg/l (0.5 promille) Vid en kalibrering är säkerhetsmarginalerna +/ mg/l. Har du ytterligare frågor kring avläsning av loggen i handenheten ring Foxguard. 22

23 Använda Re-arm-unit Denna produkt används för att omprogrammera återaktiveringsttiden i en centralenhet. 1. Koppla in Re-arm-unit i centralenheten när centralenheten har spänning och är monterad i fordonet. 2. Klicka på pil neråt för att bläddra (undre värdet gäller) till önskvärd tid som centralenheten ska vara inställd på. 3. Klicka på enter för att bekräfta. 4. Klicka på enter en gång till för att slutföra valet. 5. Centralenhetens (och alkolåsets) återaktiveringstid har nu ändrats till det du angett. 23

24 Para ihop nya enheter A1 När du ska para ihop en ny handenhet med den befintliga centralenhet som finns installerad i det fordon som handenheten är knuten till, vänligen läs genom instruktionerna nedan för denna procedur INNAN du börjar att para ihop. För att kunna genomföra proceduren krävs att den röda dioden som monterats i fordonet blinkar kontinuerligt samt att du lokaliserat knappen för förarbyte, den knapp som monterades tillsammans med alkolåset. I alla våra nya alkolås är dioden och knappen integrerade. Om dioden inte blinkar måste du vänta på att återaktiveringstiden (normalt 30 minuter) ska aktivera låset, innan du kan påbörja proceduren. Du kan snabba på väntetiden genom att trycka på knappen för förarbyte och hålla den inne i en halv sekund. Blinkar trots allt inte dioden nu, ber vi dig kontakta oss på Foxguard. Definitioner: Tryck : Tryck en gång på knapp och släpp omedelbart. Håll in : Tryck och håll in i antal angivna sekunder. Kod : Den kod som alkolås-ansvarig på ditt företag erhållit av oss på Foxguard för att kunna utföra procedurer som denna. Koden anges i instruktionen nedan som Proceduren skall utföras i följande ordning för att fungera 1. Starta handenheten som ska paras ihop med centralenheten som sitter i fordonet genom att trycka på den lilla knappen. 2. Tryck sedan omedelbart på den stora knappen. Håll nere den i 2 sekunder, släpp sedan och avvakta tills instruktör visas i displayen. 3. Tryck på den stora knappen för välj. 4. Tryck (stega) på den minsta knappen tills 1 visas i displayen. 5. Tryck på den stora knappen för enter. 6. Tryck på den minsta knappen tills 2 visas i displayen. 7. Fortsätt på detta sätt tills koden 1234 har matats in. 8. Tryck på den stora knappen för enter, och bekräfta koden. 9. Pinkod accepterad kommer att blinka i displayen. 10. Efter detta visas ändra pinkod?. 24

25 11. Tryck på den stora knappen för nej. 12. Para ihop VBS-WAB visas i displayen. 13. Tryck på den stora knappen för att bekräfta. 14. Para ihop? visas i displayen. 15. Håll in knappen för förarbyte under hela proceduren. Nu trycker du på den lilla knappen i en sekund för att sända frågan. Knappen för förarbyte får inte släppas förrän kvittens har erhållits. 16. Du kommer nu att höra hur centralenheten piper till och proceduren är klar. 17. Håll inne den lilla knappen för att stänga av den nu ihop-gifta handenheten. 18. Provblås alltid efter att du har parat ihop nya enheter för att säkerställa funktionsdugligheten. 25

26 Para ihop nya enheter A2 & A3 När du ska para ihop en ny handenhet med den befintliga centralenhet som finns installerad i det fordon som handenheten är knuten till, vänligen läs genom instruktionerna nedan för denna procedur innan du börjar att para ihop. För att kunna genomföra proceduren krävs att den röda dioden som monterats i fordonet blinkar kontinuerligt samt att du lokaliserat knappen för förarbyte, den knapp som monterades tillsammans med alkolåset. I alla våra nya alkolås är dioden och knappen integrerade. Om dioden inte blinkar måste du vänta på att återaktiveringstiden (normalt 30 minuter) ska aktivera låset, innan du kan påbörja proceduren. Du kan snabba på väntetiden genom att trycka på knappen för förarbyte och hålla den inne i en halv sekund. Blinkar trots allt inte dioden nu, ber vi dig kontakta oss på Foxguard. Definitioner: Tryck : Tryck en gång på knapp och släpp omedelbart. Håll in : Tryck och håll in i antal angivna sekunder. Proceduren skall utföras i följande ordning för att fungera 1. Starta handenheten som ska paras ihop med centralenheten som sitter i fordonet genom att trycka på den lilla knappen. 2. Tryck sedan omedelbart på den stora knappen. Avvakta tills instruktör visas i displayen. 3. Tryck (stega) på den minsta knappen tills Para ihop VBS-WAB visas i displayen. 4. Tryck på den stora knappen för att bekräfta. 5. Para ihop? visas i displayen. 6. Håll in knappen för förarbyte under hela proceduren. Nu trycker du på den lilla knappen i en sekund för att sända frågan. Knappen för förarbyte får inte släppas förrän kvittens har erhållits. 7. Du kommer nu att höra hur centralenheten piper till och proceduren är klar. 8. Håll inne den lilla knappen för att stänga av den nu ihop-parade handenheten. 9. Provblås alltid efter att du har parat ihop nya enheter för att säkerställa funktionsdugligheten. 26

27 Kontrollera vilken mjukvara som finns i handenheten För att kontrollera vilken version av mjukvara som finns i handenheten gör du enligt följande: 1. Starta handenheten genom att trycka en gång på den lilla knappen och tryck därefter direkt på den stora knappen. 2. I displayen visas nu vilken mjukvara ( Software v1x.xx ) som den aktuella handenheten har. Kontrollera med Foxguard vilken den senaste versionen av mjukvara är i respektive modell (A1, A2 eller A3). 27
