1 1(10) 1. Allmänt Dataloggern Testo 177-H1 mäter fukt och temperatur samt daggpunkt. Den används för att lagra och läsa ut separata mätvärden samt hela mätsekvenser. Värdena mäts, sparas och överförs till en PC med hjälp av dataprogrammet ComSoft. Instrumentet har 4 mätkanaler, varav 3 är interna (Rh, C, och td C) och 1 extern ( C). Till den externa temperatursensorn medföljer en 6 m lång kabel. Mätinstrumentet manövreras via tryckknappar på instrumentet eller via PC. Fältmätinstruktionen följer Testos originalmanual. Specifikationer Mätområde: Loggintervallet: Minneskapacitet: Drifttid: Datorbehov: Fukt: 0 till 100 % Rh, Temperatur (intern): -20 till +70 C Temperatur (extern): -40 till +120 C Daggpunkt: -40 till +70 td C Från 2s till 24h värden dagar med ett litium 1AA batteri. Kommunikationsport USB och Windows 2000 eller XP. Enligt manualen kan man använda Windows 95 eller NT 4, men vi rekommenderar de två första alternativen. OBS! Läs alltid varningstexten! Före varje mätning ska du kontrollera om ingången till extern sensor har förseglats med blindplugg om den inte ska användas. Hantera dataloggern försiktigt! Instrumentet får inte öppnas! Instrumentet får inte utsättas för våld!

2 2(10) 1.1 Översikt Följande delar ingår förutom Testo 177-H1 Logger Givare /611 Extern temperatursensor Interface Bordshållare Vägghållare Dessutom ingår en CD-skiva med programvaran ComSoft och en med USB drivrutiner samt serieport- och USB-kabel för överföring av data från dataloggern till PC. Batteri Testo 177-H1 drivs med 1 st 1AA-batteri som sätts in på baksidan av instrumentet. Symbolen för batterikapacitet syns på displayen och batteriet behöver bytas när <10 % återstår. Instrumentpoolen kontrollerar batterikapaciteten innan utskick (bilaga FMI 09:73-1). Larmindikeringen blinkar 3 gånger var 15:e sekund när den återstående batterikapaciteten understiger 10 %. Display Beroende på funktionsläget kan olika information visas i dataloggerns display. Displayfunktionen kan aktiveras/avaktiveras med hjälp av mätprogrammet ComSoft. *Mätdata Max = högsta mätvärde Min = minsta mätvärde Act = aktuellt mätvärde (visas i displayen men sparas inte) Log = sparat mätvärde *Statusinformation Wait = väntar på att loggningen ska starta Rec = loggning pågår End = loggningen är slutförd

3 3(10) 1.2 Direktmätning Ett aktuellt värde kan alltid visas genom att knappen Go trycks ned (värdet sparas inte). Tryck på knappen för att växla mellan kanalerna. För programmering av dataloggern används programmet ComSoft. 2. Installation av programvaran ComSoft och USB-drivrutin Om du vill programmera dataloggern efter dina egna önskemål, behöver du en PC med Windows 2000 eller XP i vilken mätprogrammet ComSoft har installerats. För installation av programmet används medföljande CD-skiva (Testo, v 3.4, SP4). 1. Sätt in CD-skivan i läsaren. 2. Efter en kort stund startas installationsmenyn. Om den inte startar kan du dubbelklicka på Setup.EXE 3. Följ installationsanvisningarna. Anslut dataloggerns interface till en ledig USB-port på pc:n.. USB-drivrutinen måste vara installerad i PC:n. För installation av drivrutinen används medföljande CD-skiva (Testo, USB v1.06). 1. Sätt in CD-skivan i läsaren. 2. Efter en kort stund startas installationsmenyn. 3. Följ installationsanvisningarna. 3. Anslut dataloggern till PC:n 1. Anslut interfacets USB-kabel till din PC. 2. Anslut andra änden till interfacet. 3. Montera interfacet på bordshållaren. 4. Placera dataloggern i bordshållaren. Interfacet kan också placeras direkt i vägghållaren, då kan data läsas ut direkt på mätplatsen.

4 4(10) 1. Starta mätprogrammet ComSoft. 2. Välj Instrument och Automatisk igenkänning. Automatisk igenkänning öppnas. Anslutningen till dataloggern upprättas automatiskt och anslutningens namn visas i fönstret arkiv. -eller- 1. Välj Instrument och Nytt instrument. Fönstret Guide för installation av nytt instrument öppnas. 2. Välj testo under Val av instrument och klicka på Nästa. 3. Välj den COM-port under Anslutning till vilken du anslutit dataloggern och klicka sedan på Nästa. 4. Ge anslutningen ett namn och klicka sedan på Slutför. 4. Programmera dataloggern för mätning OBS! Detta görs alltid via PC:n. Alla mätvärden i dataloggern raderas när nya inställningar utförs. Välj Instrument och sedan Instrumenthanteraren. Denna funktion aktiveras endast om anslutningen är markerad. Om så inte är fallet: Klicka först på anslutningens namn så att det markeras. Välj sedan Instrument och Instrumenthanteraren. Fönstret för inställning av dataloggern öppnas.

5 5(10) 4.1 Val av inställningsalternativ På vänster sida finns ett fält där de tillgängliga alternativen visas. Välj genom att klicka med musen. Vi rekommenderar att inställningarna först görs i alternativen Givare och Inställningar och först därefter i Mätvillkor. Givare Under Givare aktiveras eller avaktiveras de tillgängliga givarna (kanal 3 och 4). Enhet inställd enhet för resp. kanal UG undre gränsvärde ÖG övre gränsvärde Namn här ger du kanalen ett namn Inställningar Under Inställningar visas de inställningar som gjorts. 1. Välj Synkronisera för att synkronisera datum/tid i dataloggern med klockan i din PC. 2. Välj C under temperatur. 3. Välj Fabriksvärden under Fuktkalibrering. 4. Välj om alternativen Varningss-LED (Larm-led), Status-LED och Display på ska aktiveras i Dataloggern. Larmindikeringen blinkar var 15:e sekund om larmvärdena har överskridits (undre- respektive övre gränsvärde) Statusindikeringen blinkar var 15:e sekund för att visa att en loggning pågår.

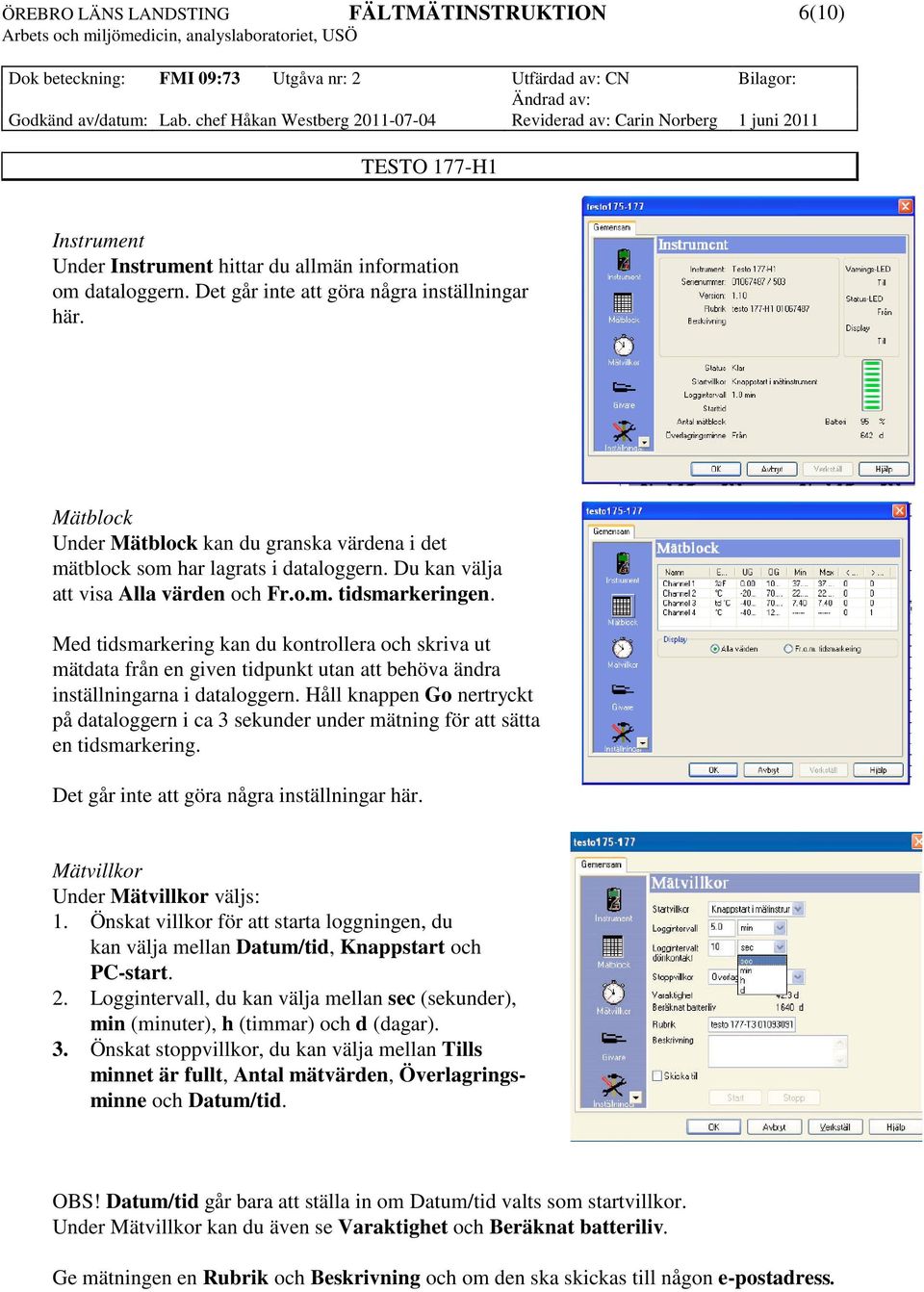

6 6(10) Instrument Under Instrument hittar du allmän information om dataloggern. Det går inte att göra några inställningar här. Mätblock Under Mätblock kan du granska värdena i det mätblock som har lagrats i dataloggern. Du kan välja att visa Alla värden och Fr.o.m. tidsmarkeringen. Med tidsmarkering kan du kontrollera och skriva ut mätdata från en given tidpunkt utan att behöva ändra inställningarna i dataloggern. Håll knappen Go nertryckt på dataloggern i ca 3 sekunder under mätning för att sätta en tidsmarkering. Det går inte att göra några inställningar här. Mätvillkor Under Mätvillkor väljs: 1. Önskat villkor för att starta loggningen, du kan välja mellan Datum/tid, Knappstart och PC-start. 2. Loggintervall, du kan välja mellan sec (sekunder), min (minuter), h (timmar) och d (dagar). 3. Önskat stoppvillkor, du kan välja mellan Tills minnet är fullt, Antal mätvärden, Överlagringsminne och Datum/tid. OBS! Datum/tid går bara att ställa in om Datum/tid valts som startvillkor. Under Mätvillkor kan du även se Varaktighet och Beräknat batteriliv. Ge mätningen en Rubrik och Beskrivning och om den ska skickas till någon e-postadress.

7 7(10) 4.2 När alla Inställningar är klara Klicka på Verkställ för att överföra de lagrade mätvillkoren till dataloggern. Mätvillkoren kan bara överföras till dataloggern om den står i funktionsläget Wait eller End. Om en loggning pågår (funktionsläge Rec): Avsluta mätningen genom att klicka på Stopp. Fönstret Programmeringsdata öppnas för att bekräfta inställningarna. Tryck OK. Nu är alla inställningar klara och mätningen kan börja. I fönstret på dataloggern lyser Wait. 5. Starta en mätning Det normala är att välja Knappstart som startalternativ. Du kan då programmera dataloggern via PC:n och sedan ta den med dig till den plats du vill mäta på. Mätningen startas genom att trycka på Go två gånger (ganska hårt) så att Wait ändras till Rec. När du vill avsluta mätningen tar du med dig dataloggern till PC:n och trycker på Stopp under Mätvillkor.

8 8(10) 6. Överföring av mätdata till PC När mätningen är avslutad överförs mätdata från loggern till PC:n enligt nedan: 1. Anslut interfacets USB-kabel till din PC. 2. Anslut andra änden till interfacet. 3. Montera interfacet på bordshållaren. 4. Placera loggern i bordshållaren. 6.1 Öppna en anslutning Dubbelklicka på den anslutning du vill öppna i fönstret Dataområde. Om ett mätblock har sparats i dataloggern visas mätblockssymbolen och namnet under den öppnade anslutningen. Värdena som sparats i dataloggern överförs inte till PC:n när anslutningen öppnas. Gör så här om du vill överföra mätvärdena: 1. Dubbelklicka på mätblockets namn. 2. Du väljer visningsformat genom att klicka på ikonerna Tabell eller Diagram. Används inte den externa temperaturgivaren står det Över vid kanal Spara mätdata genom Arkiv och Spara som. 4. Värdena kan också kopieras och bearbetas i Excel om så önskas.

9 9(10) 7. E-post Om rutan för e-post kryssats i under Mätvillkor kan du skicka data genom att välja Arkiv och Sänd. Den angivna e-postadressen och mätblocket sparas automatiskt i ditt meddelande. 8. Bearbetning av data i excel 1. Kopiera data genom Redigera och Kopiera. 2. Öppna ett nytt Excel-ark och Klistra in. Nu kan data bearbetas och sparas i Excel. 9. Radera lagrade mätdata Ny programmering av instrumentet raderar lagrade mätdata.
