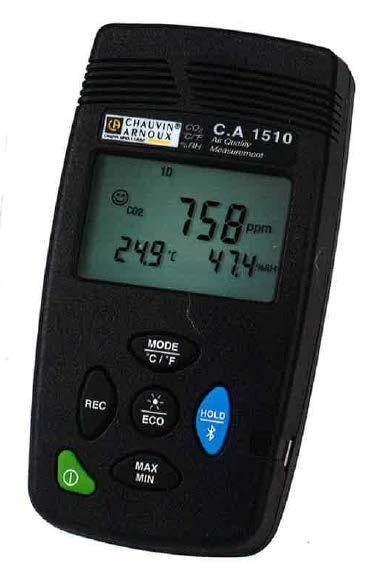

1 1(9) 1. Allmänt är ett instrument som mäter koldioxid (CO 2 ), temperatur och luftfuktighet. Efter avslutad mätning åskådliggörs insamlad data genom att koppla instrumentet via medföljande USB-kabel eller via Bluetooth till en PC med programvaran Air Quality Report (AQR). Programvaran AQR medföljer på en USB-minne märkt AQR och kan installeras på lämplig PC. Instrumentet ses i figur 1. Specifikationer Mätområde: Minneskapacitet: Datorbehov: CO 2 : ppm Temperatur: -10 C till +60 C Fukt: 5-95 % 1 miljon (totalt för alla tre kanaler) Kommunikationsport USB eller Bluetooth och Windows XP, Windows 7 eller Windows 8. Temperatur- och fuktsensorer CO 2 -sensor Kort tryckning: lyser upp display Lång tryckning: Energisparande funktion Lång tryckning: manuell inspelning On/Off Kort tryckning: växlar mellan 1D- och 3Dinställning Lång tryckning: ändrar enhet på temperatur Kort tryckning: fryser display Lång tryckning: Bluetooth aktiveras Kort tryckning: visar aktuella min-/maxvärden Lång tryckning: gå ur min-/max-visning USB-port Figur 1. Kort beskrivning av instrumentets olika delar och dess funktioner.

2(9) 2. Att mäta 1. Starta instrumentet på den gröna on/off-knappen. 2. Placera instrumentet på den aktuella mätplatsen och låt sensorerna stabiliseras i 10 minuter. 3.

2 2(9) 2. Att mäta 1. Starta instrumentet på den gröna on/off-knappen. 2. Placera instrumentet på den aktuella mätplatsen och låt sensorerna stabiliseras i 10 minuter. 3. Starta mätningen genom att hålla inne REC-knappen i mer än 2 sekunder. Mätningen har startat när M_REC ses i displayen (figur 2). CO 2, temperatur och luftfuktighet loggas nu och ett mätvärde registreras var 15:e sekund. Drifttid i M_REC mode: 15 dagar. Figur 2. Display när instrumentet mäter i M-REC-mode. 4. Avsluta mätningen genom att hålla inne REC-knappen i mer än 2 sekunder. 5. För batterisparande funktion (ECO mode), mätning i 1D mode och 3D mode, aktivering av larmfunktion och programmering av instrumentet via programvaran AQR beskrivs i avsnitt 6, Extrafunktioner.

3(9) 3. Överföring av mätdata till PC 1. Installera programvaran AQR. a. Anslut medföljande USB-minne märkt AQR till PC:n. b. Klicka på AQR-mappen. c. Klicka på Setup.exe-filen. d.

3 3(9) 3. Överföring av mätdata till PC 1. Installera programvaran AQR. a. Anslut medföljande USB-minne märkt AQR till PC:n. b. Klicka på AQR-mappen. c. Klicka på Setup.exe-filen. d. Följ installationsguiden (Air Quality Report Setup Wizard). 2. Öppna programvaran AQR. 3. Anslut instrumentet till PC:n med medföljande USB-kabel. 4. Starta instrumentet på on/off-knappen. 5. Klicka på Device i AQR-programvaran och välj Connect/Disconnect, följande ruta dyker upp: OBS! Om filen är stor kan nedladdningen haka upp sig. Gå då via File och Open och leta upp instrumentet på datorn och öppna filen Välj Connect och klicka därefter på Close 6. Klicka på Device och välj Download data. 7. Välj aktuell fil i rullistan och klicka på Download file, vänta på att filen laddas ner (fältet går från grått till grönt), välj var filen ska sparas. 8. Nu visas mätdata i Graphics-fliken och Tables-fliken enligt nedan:

4(9) I Graphics-fliken kan man växla mellan de olika parametrarana CO 2, temperatur och luftfuktighet I Table-fliken visas alla mätvärden i tabellform 9.

4 4(9) I Graphics-fliken kan man växla mellan de olika parametrarana CO 2, temperatur och luftfuktighet I Table-fliken visas alla mätvärden i tabellform 9. Spara data genom att gå in på File och välj Save, data sparas då i CO2-format som endast kan visas i AQR-programvaran. Data kan dock exporteras till bland annat Excel, se avsnitt 4, Exportera data.

5 5(9) 4. Exportera mätdata Exportera graferna för CO 2, temperatur och luftfuktighet till png-format genom att gå in på File och Export graph. Exportera data till Excel genom att gå in på File, välj Export data och Excel table. Data kan även exporteras till csv-format (krypterad data överförs), gå in på File, välj Export data och Csv table. För att få data i textformat gå in på File, välj Export data och Text table. 5. Radera mätdata 1. Öppna programvaran Air Quality Report (AQR). 2. Anslut instrumentet till PC:n med medföljande USB-kabel. 3. Starta instrumentet på on/off-knappen. 4. Klicka på Device i AQR-programvaran och välj Connect/Disconnect. Klicka i Connect och klicka därefter på Close. 5. Gå in på Device och välj Delete memory, välj vilka filer som ska raderas, klicka på Execute och därefter Close.

6 6(9) 6. Extrafunktioner 1. ECO mode (batterisparande funktion) ECO mode kan aktiveras inför mätning för att spara på batteri vid mätningar som pågår under längre tid. Loggning av CO 2, temperatur och luftfuktighet sker nu bara var 10:e minut. Håll inne ECO-knappen i mer än 2 sekunder för att aktivera ECO mode (figur 3). Drifttid i ECO mode: 1 år. Avsluta ECO mode genom att hålla inne ECO-knappen i mer än 2 sekunder. Figur 3. Display då ECO mode är aktiverat. 2. 1D mode Efter uppstart av instrumentet nås 1D mode genom ett kort tryck på MODE-knappen (figur 4). Här loggas CO 2, temperatur och luftfuktighet var 60:e sekund. Drifttid i 1D mode: 45 dagar. Mätningen avslutas genom att trycka på on/off-knappen. Figur 4. Display i 1D mode. I 1D mode visas olika symboler som kan kopplas till olika CO 2 -halter (tabell 1). Tabell 1. Symboler i display vid 1D-mode som indikerar olika CO 2 -halter. Symbol CO 2 -halt Lägre än 1000 ppm Mellan ppm Högre än 1700 ppm

7(9) 3. 3D mode Efter uppstart av instrumentet nås 3D mode genom två korta tryck på MODE-knappen (figur 5). Här loggas CO 2, temperatur och luftfuktighet var 60:e sekund. Drifttid i 3D mode: 45 dagar.

7 7(9) 3. 3D mode Efter uppstart av instrumentet nås 3D mode genom två korta tryck på MODE-knappen (figur 5). Här loggas CO 2, temperatur och luftfuktighet var 60:e sekund. Drifttid i 3D mode: 45 dagar. Mätningen avslutas genom att trycka på on/off-knappen. Figur 5. Display i 3D mode. I 3D mode visas samma typ av symboler som i 1D mode (tabell 1) men kan då också, förutom avvikande CO 2 -halter, ha koppling till avvikande värden på temperatur och luftfuktighet som ligger utanför Optimum comfort zone enligt diagrammet nedan (figur 6). Figur 6. Porcher-diagram som anger hygrotermisk Optimum comfort zone. 4. Aktivera larmfunktion Ett larm som signalerar CO 2 -halter över 1000 ppm och 1700 ppm kan aktiveras. Larmet signalerar även vid mätvärden utanför Optimum comfort zone avseende temperatur och luftfuktighet om mätning sker i 3D-mode. Aktivering av larm sker genom att trycka in ECO-knappen och hålla den nedtryckt samtidigt som MODE-knappen trycks in (figur 7). Larmet avaktiveras genom att upprepa knapptryckningen. För mer detaljerad beskrivning av larmfunktionerna, se avsnitt i medföljande User s manual på engelska Measurement of indoor air quality (Chauvin Arnoux Group).

8 8(9) Figur 7. Display när instrumentet har aktiverad larmfunktion. 5. Programmera instrumentet via programvaran AQR Inför en mätning kan instrumentet programmeras via AQR avseende start- och stopptid samt loggintervall. 1. Öppna programvaran AQR. 2. Anslut instrumentet till PC:n med medföljande USB-kabel. 3. Starta instrumentet på on/off-knappen. 4. Klicka på Device i AQR-programvaran, välj Connect/Disconnect och sedan Close. 5. Klicka på Device i AQR-programvaran och välj Configure a registration, följande ruta dyker upp: Starttid Stopptid 6. Fyll i fälten med önskade inställningar. 7. I fältet längst ner visas det minne som redan är upptaget i grönt. Minnet som den planerade mätningen kräver visas i blått. Om den inställda mättiden är kort kommer den blå markeringen inte synas. 8. Spara ifyllda inställningar genom att klicka på Configure registration. Inställningarna sparas inte om Arrest current registration väljs. 9. M_REC blinkar nu i displayen och visar att instrumentet är programmerat. 10. Instrumentet måste inte vara påslaget för att börja logga enligt inställningar. När loggning sker ses M_REC i displayen.

9 9(9) 6. Real-Time Measurements Realtidsvärden av CO 2, temperatur och RH visas i direkt i programvaran AQR. 1. Öppna programvaran AQR. 2. Anslut instrumentet till PC:n med medföljande USB-kabel. 3. Starta instrumentet på on/off-knappen. 4. Klicka på Device i AQR-programvaran, välj Connect/Disconnect och sedan Close. 5. Klicka på Device i AQR-programvaran, välj Real-Time Measurements.
