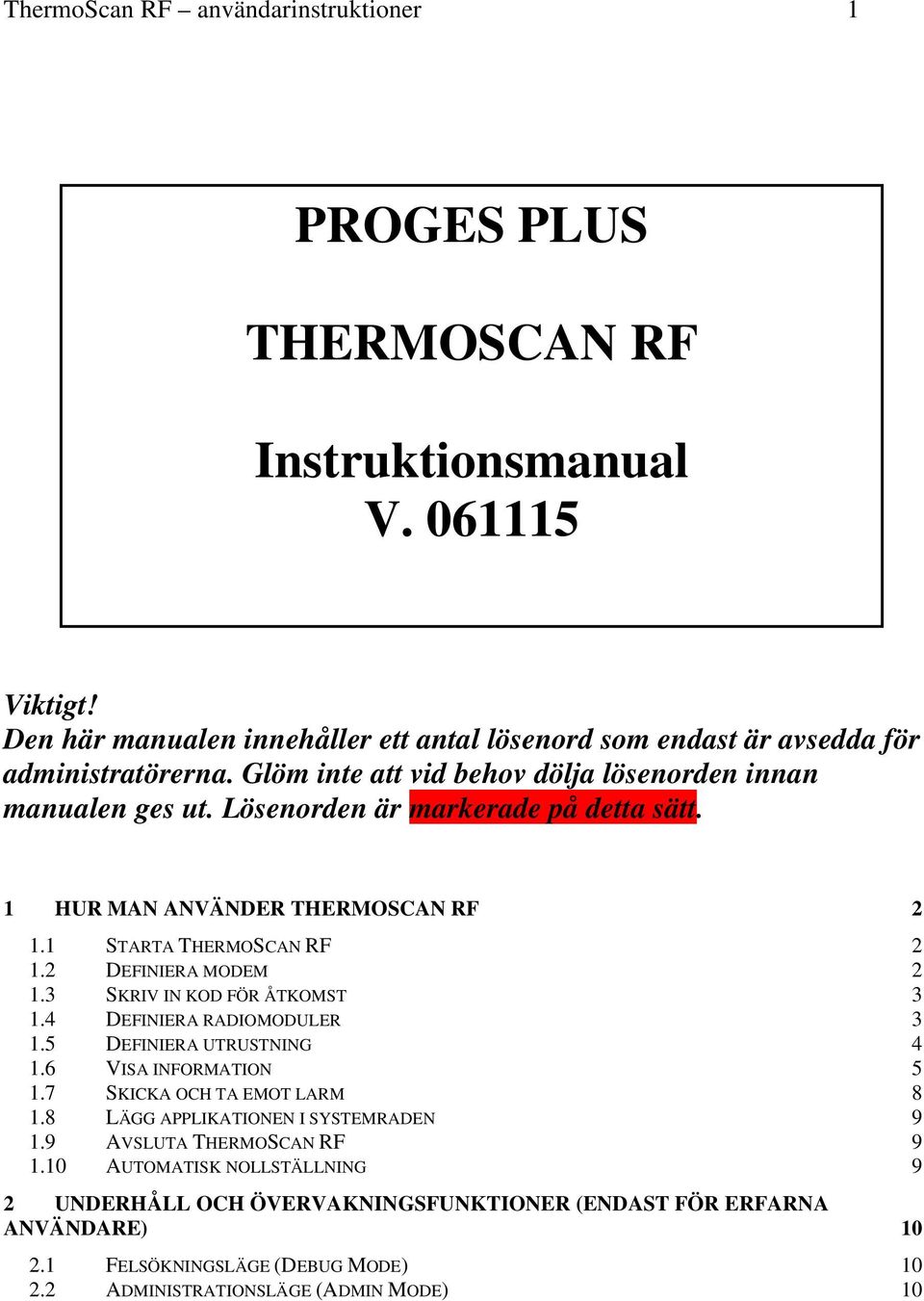

1 ThermoScan RF användarinstruktioner 1 PROGES PLUS THERMOSCAN RF Instruktionsmanual V Viktigt! Den här manualen innehåller ett antal lösenord som endast är avsedda för administratörerna. Glöm inte att vid behov dölja lösenorden innan manualen ges ut. Lösenorden är markerade på detta sätt. 1 HUR MAN ANVÄNDER THERMOSCAN RF STARTA THERMOSCAN RF DEFINIERA MODEM SKRIV IN KOD FÖR ÅTKOMST DEFINIERA RADIOMODULER DEFINIERA UTRUSTNING VISA INFORMATION SKICKA OCH TA EMOT LARM LÄGG APPLIKATIONEN I SYSTEMRADEN AVSLUTA THERMOSCAN RF AUTOMATISK NOLLSTÄLLNING 9 2 UNDERHÅLL OCH ÖVERVAKNINGSFUNKTIONER (ENDAST FÖR ERFARNA ANVÄNDARE) FELSÖKNINGSLÄGE (DEBUG MODE) ADMINISTRATIONSLÄGE (ADMIN MODE) 10

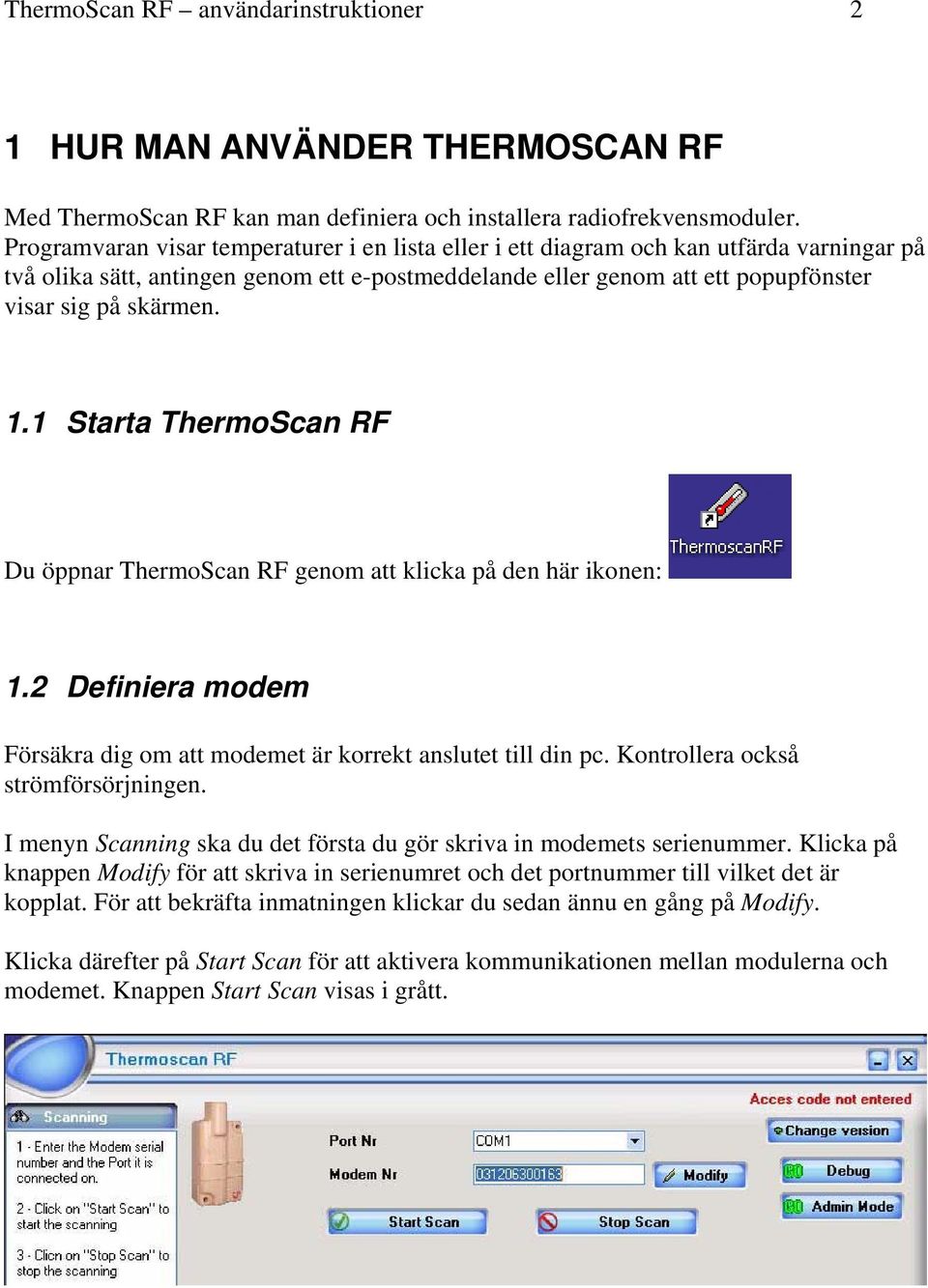

2 ThermoScan RF användarinstruktioner 2 1 HUR MAN ANVÄNDER THERMOSCAN RF Med ThermoScan RF kan man definiera och installera radiofrekvensmoduler. Programvaran visar temperaturer i en lista eller i ett diagram och kan utfärda varningar på två olika sätt, antingen genom ett e-postmeddelande eller genom att ett popupfönster visar sig på skärmen. 1.1 Starta ThermoScan RF Du öppnar ThermoScan RF genom att klicka på den här ikonen: 1.2 Definiera modem Försäkra dig om att modemet är korrekt anslutet till din pc. Kontrollera också strömförsörjningen. I menyn Scanning ska du det första du gör skriva in modemets serienummer. Klicka på knappen Modify för att skriva in serienumret och det portnummer till vilket det är kopplat. För att bekräfta inmatningen klickar du sedan ännu en gång på Modify. Klicka därefter på Start Scan för att aktivera kommunikationen mellan modulerna och modemet. Knappen Start Scan visas i grått.

3 ThermoScan RF användarinstruktioner Skriv in kod för åtkomst För att kunna använda programvaran måste du skriva in din kod för åtkomst (Access Code). För att göra detta klickar du på Change Version. Skriv därefter in koderna i de angivna fälten. Klicka slutligen på OK för att verifiera informationen. 1.4 Definiera radiomoduler I menyn List of Modules skriver du in serienumret på den modul du vill lägga till, samt adresserna till de repeatrar som vid behov kan användas för att upprepa modulens signal.

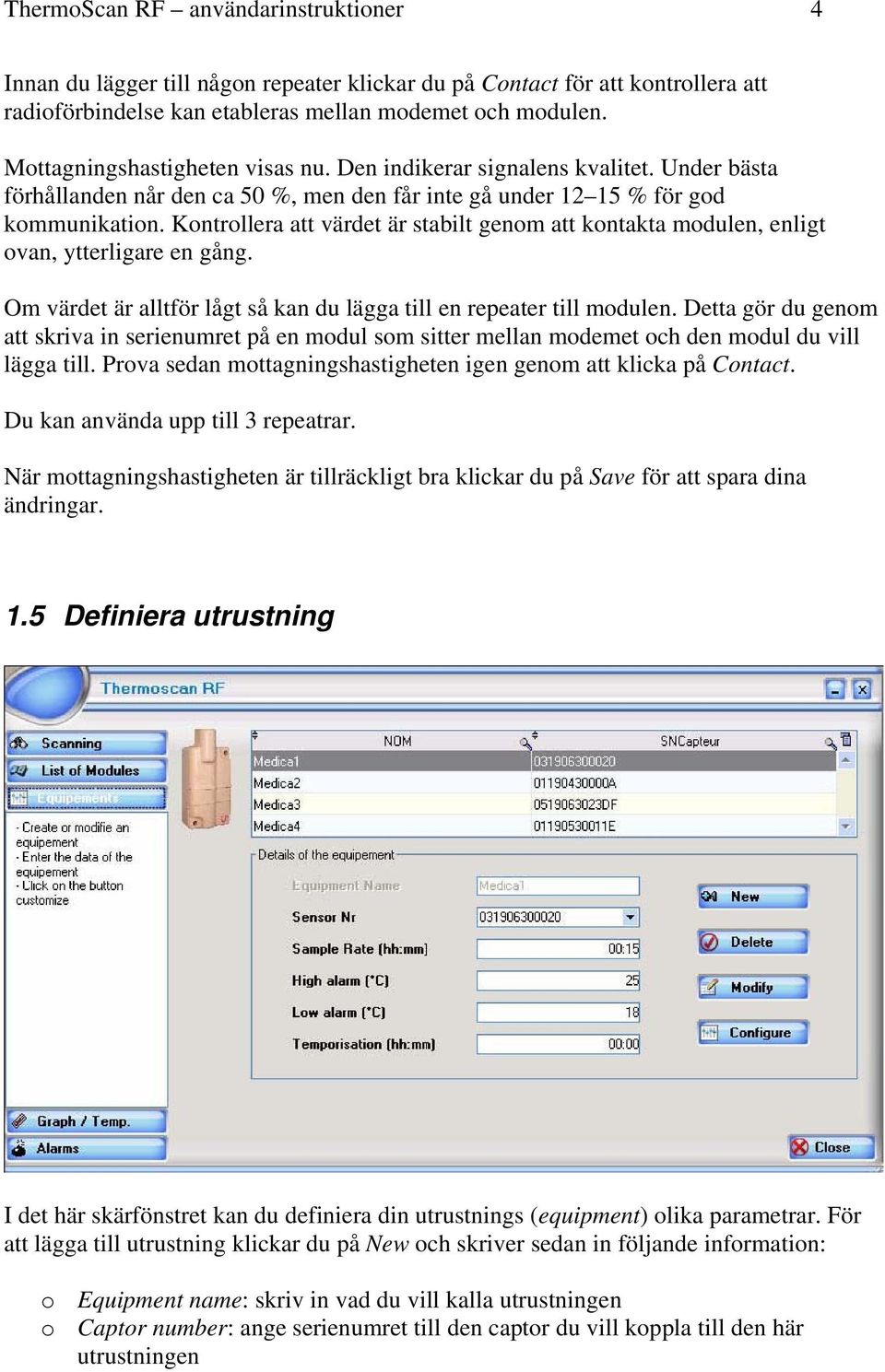

4 ThermoScan RF användarinstruktioner 4 Innan du lägger till någon repeater klickar du på Contact för att kontrollera att radioförbindelse kan etableras mellan modemet och modulen. Mottagningshastigheten visas nu. Den indikerar signalens kvalitet. Under bästa förhållanden når den ca 50 %, men den får inte gå under % för god kommunikation. Kontrollera att värdet är stabilt genom att kontakta modulen, enligt ovan, ytterligare en gång. Om värdet är alltför lågt så kan du lägga till en repeater till modulen. Detta gör du genom att skriva in serienumret på en modul som sitter mellan modemet och den modul du vill lägga till. Prova sedan mottagningshastigheten igen genom att klicka på Contact. Du kan använda upp till 3 repeatrar. När mottagningshastigheten är tillräckligt bra klickar du på Save för att spara dina ändringar. 1.5 Definiera utrustning I det här skärfönstret kan du definiera din utrustnings (equipment) olika parametrar. För att lägga till utrustning klickar du på New och skriver sedan in följande information: o Equipment name: skriv in vad du vill kalla utrustningen o Captor number: ange serienumret till den captor du vill koppla till den här utrustningen

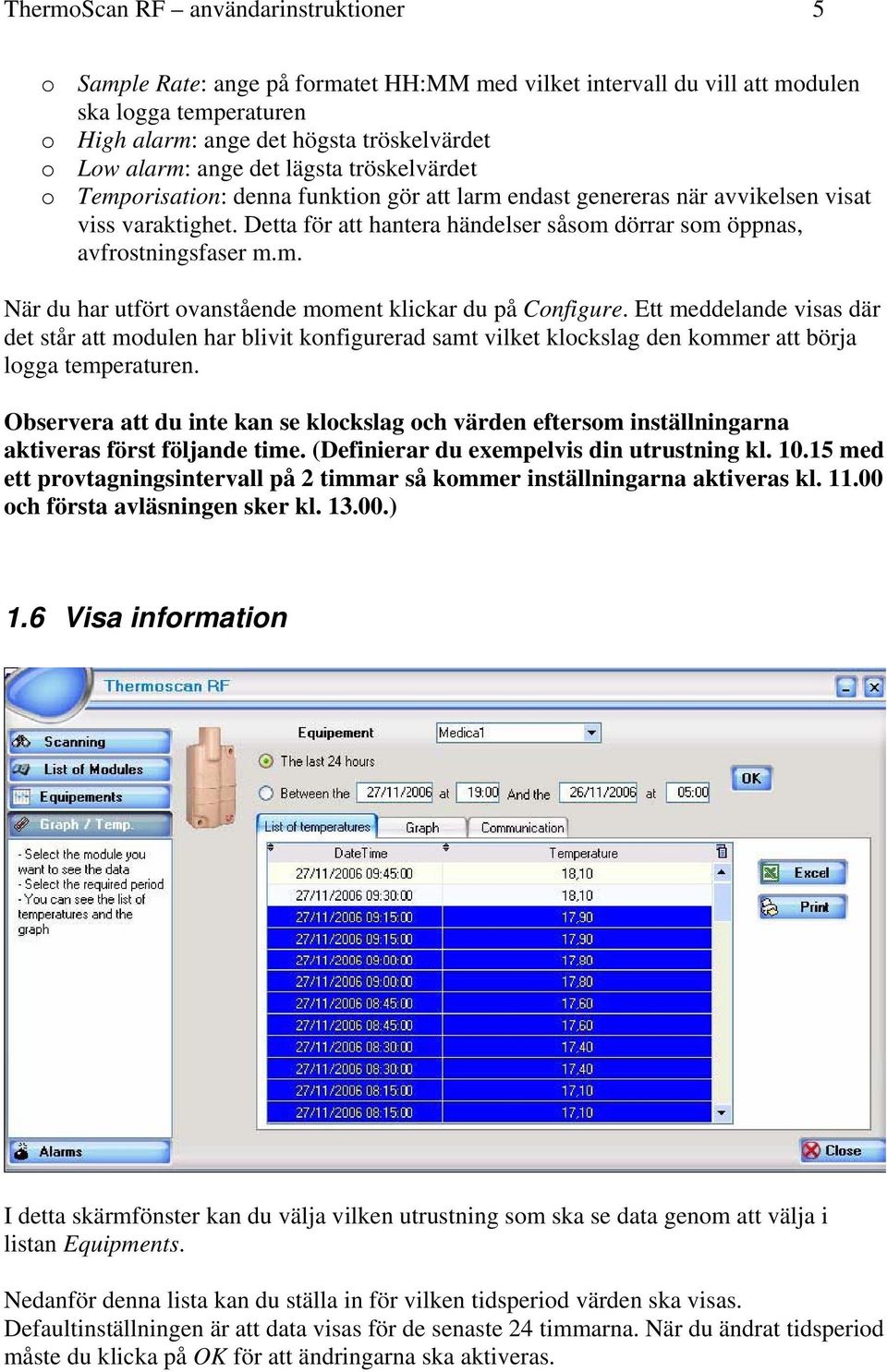

5 ThermoScan RF användarinstruktioner 5 o Sample Rate: ange på formatet HH:MM med vilket intervall du vill att modulen ska logga temperaturen o High alarm: ange det högsta tröskelvärdet o Low alarm: ange det lägsta tröskelvärdet o Temporisation: denna funktion gör att larm endast genereras när avvikelsen visat viss varaktighet. Detta för att hantera händelser såsom dörrar som öppnas, avfrostningsfaser m.m. När du har utfört ovanstående moment klickar du på Configure. Ett meddelande visas där det står att modulen har blivit konfigurerad samt vilket klockslag den kommer att börja logga temperaturen. Observera att du inte kan se klockslag och värden eftersom inställningarna aktiveras först följande time. (Definierar du exempelvis din utrustning kl med ett provtagningsintervall på 2 timmar så kommer inställningarna aktiveras kl och första avläsningen sker kl ) 1.6 Visa information I detta skärmfönster kan du välja vilken utrustning som ska se data genom att välja i listan Equipments. Nedanför denna lista kan du ställa in för vilken tidsperiod värden ska visas. Defaultinställningen är att data visas för de senaste 24 timmarna. När du ändrat tidsperiod måste du klicka på OK för att ändringarna ska aktiveras.

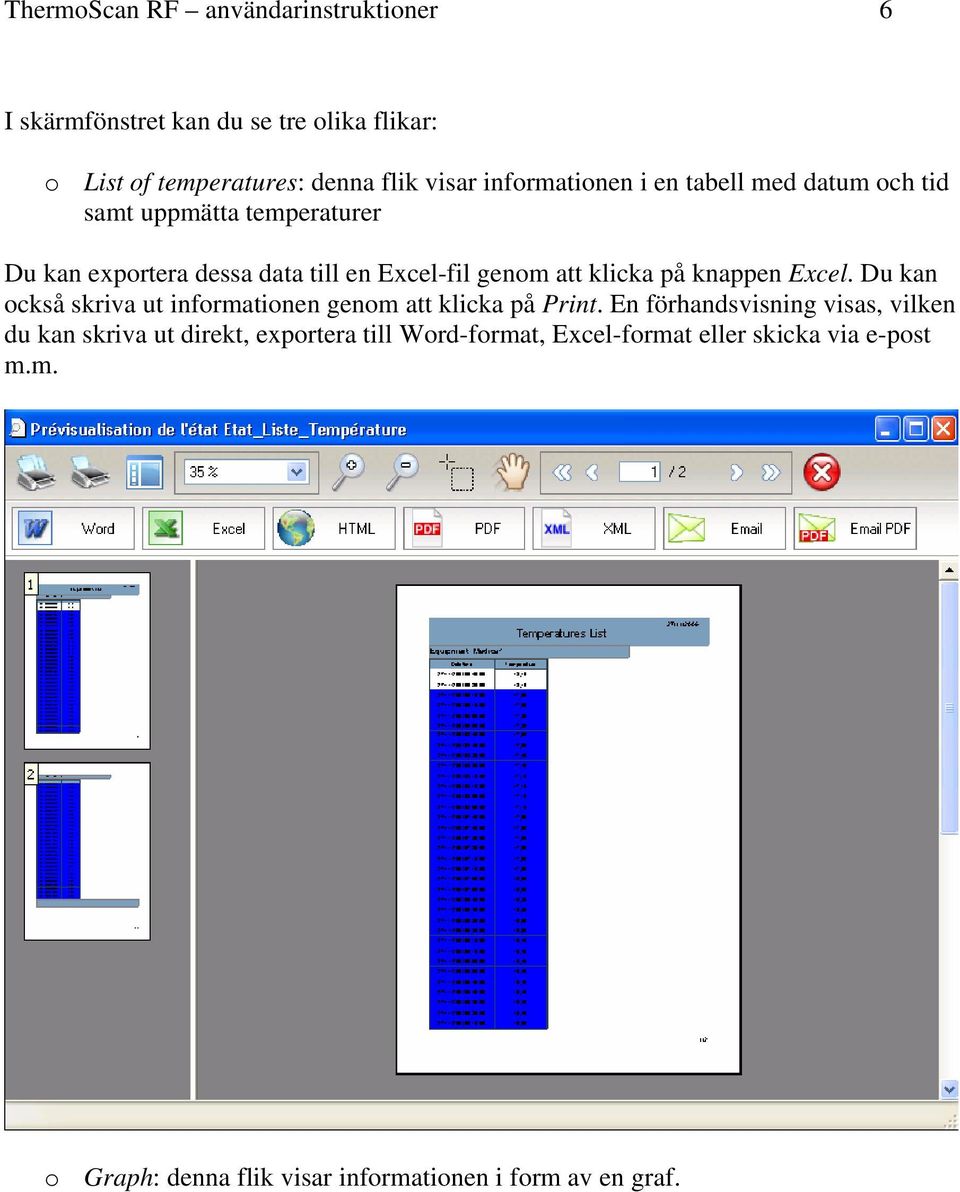

6 ThermoScan RF användarinstruktioner 6 I skärmfönstret kan du se tre olika flikar: o List of temperatures: denna flik visar informationen i en tabell med datum och tid samt uppmätta temperaturer Du kan exportera dessa data till en Excel-fil genom att klicka på knappen Excel. Du kan också skriva ut informationen genom att klicka på Print. En förhandsvisning visas, vilken du kan skriva ut direkt, exportera till Word-format, Excel-format eller skicka via e-post m.m. o Graph: denna flik visar informationen i form av en graf.

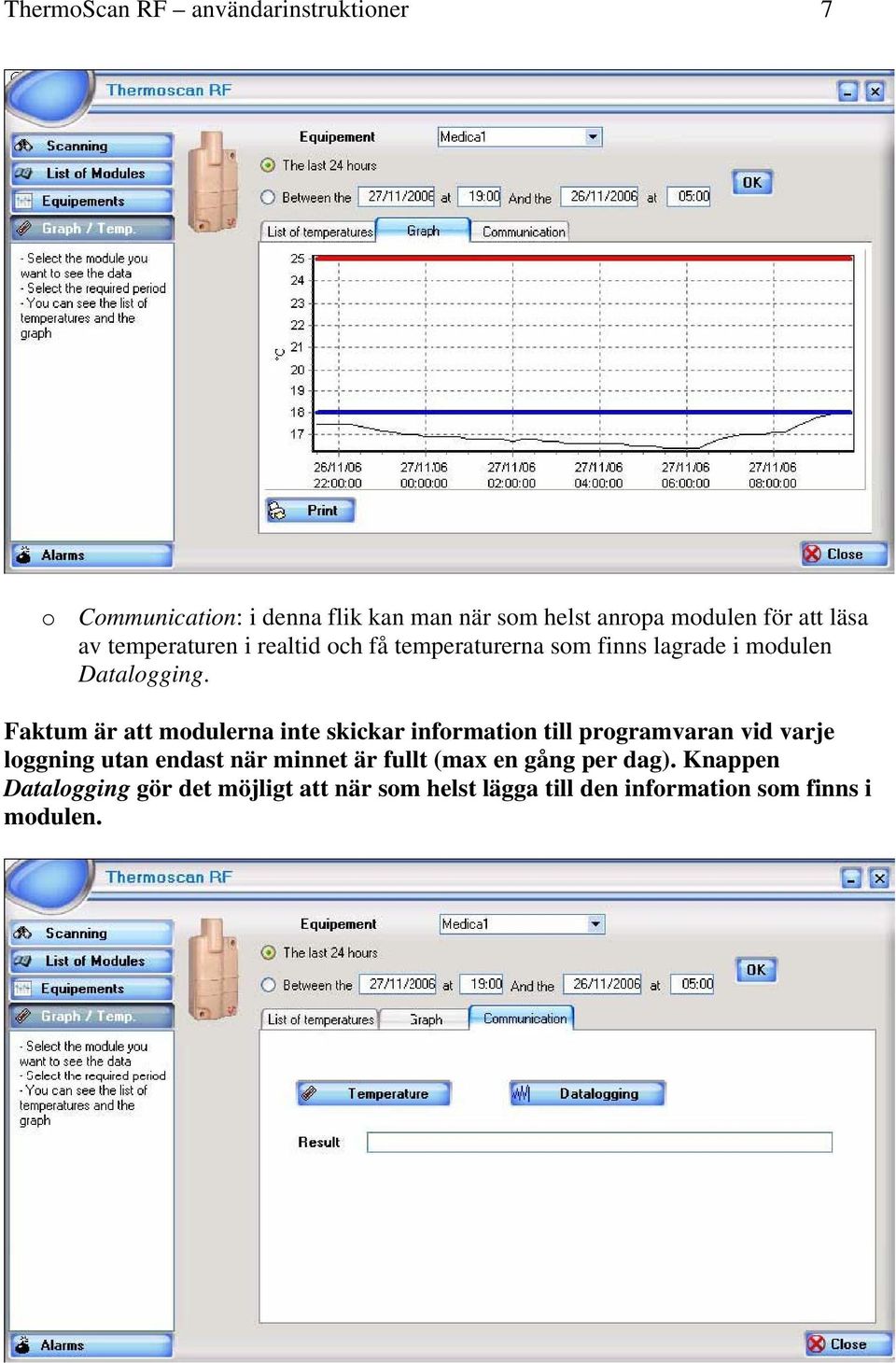

7 ThermoScan RF användarinstruktioner 7 o Communication: i denna flik kan man när som helst anropa modulen för att läsa av temperaturen i realtid och få temperaturerna som finns lagrade i modulen Datalogging. Faktum är att modulerna inte skickar information till programvaran vid varje loggning utan endast när minnet är fullt (max en gång per dag). Knappen Datalogging gör det möjligt att när som helst lägga till den information som finns i modulen.

8 ThermoScan RF användarinstruktioner Skicka och ta emot larm På den här skärmsidan kan du ställa in hur du vill ta emot alarmen. Det finns två sätt: o Popup: När tröskelvärdet överskrids dyker ett popupfönster upp på skärmen. o När gränsvärdet överskrids sänds ett e-brev ut. Väljer du detta alternativ måste du först fylla i följande information: Sender address: avsändaradress (adressen till den person som sänder e-brevet) Receiver adress: adresserna till dem som ska mottaga alarmen (Vid flera adresser måste de separeras med ett semikolon (;).) Server SMTP: namn och adress till din SMTP-server (Den server som gör det möjligt att sända e-post.)

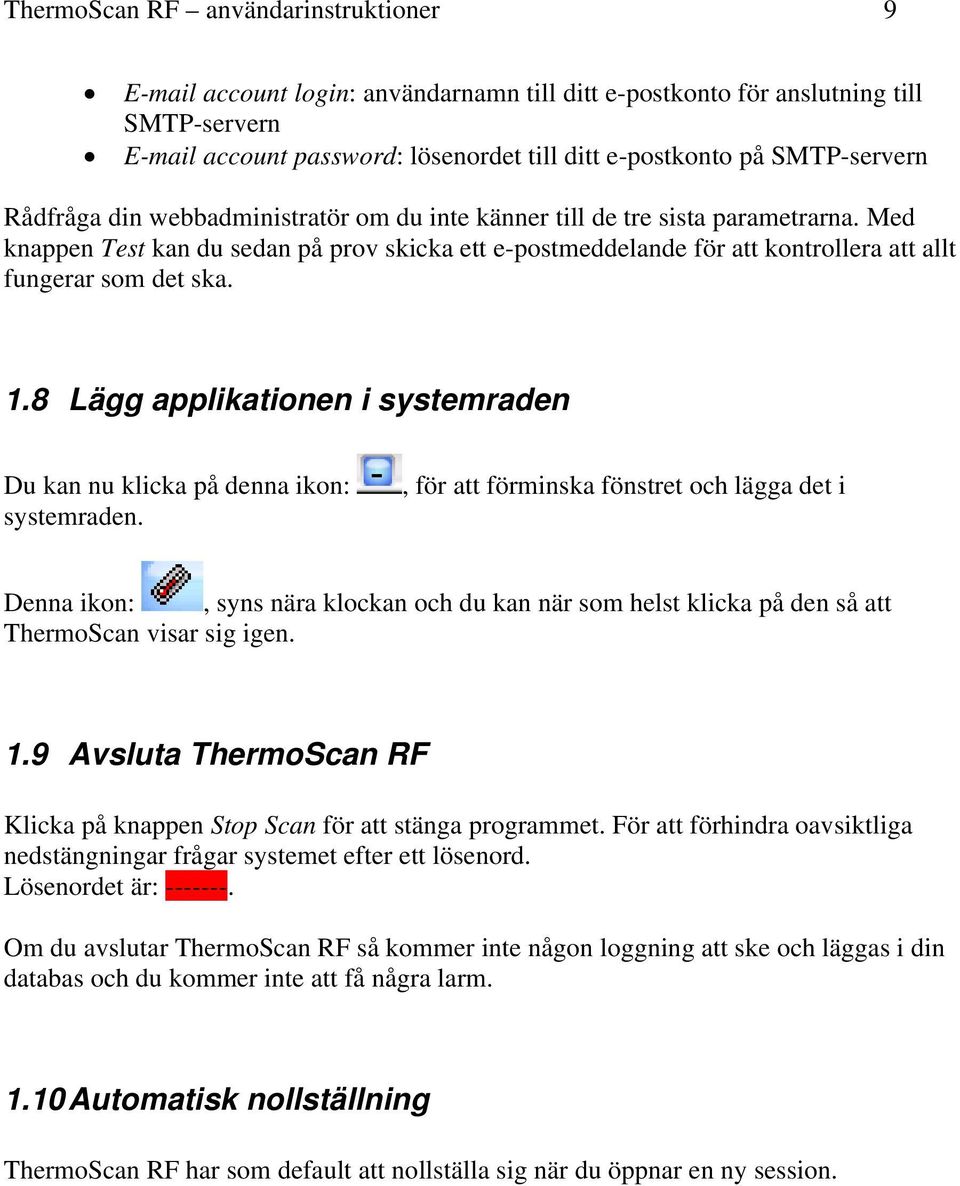

9 ThermoScan RF användarinstruktioner 9 account login: användarnamn till ditt e-postkonto för anslutning till SMTP-servern account password: lösenordet till ditt e-postkonto på SMTP-servern Rådfråga din webbadministratör om du inte känner till de tre sista parametrarna. Med knappen Test kan du sedan på prov skicka ett e-postmeddelande för att kontrollera att allt fungerar som det ska. 1.8 Lägg applikationen i systemraden Du kan nu klicka på denna ikon: systemraden., för att förminska fönstret och lägga det i Denna ikon:, syns nära klockan och du kan när som helst klicka på den så att ThermoScan visar sig igen. 1.9 Avsluta ThermoScan RF Klicka på knappen Stop Scan för att stänga programmet. För att förhindra oavsiktliga nedstängningar frågar systemet efter ett lösenord. Lösenordet är: Om du avslutar ThermoScan RF så kommer inte någon loggning att ske och läggas i din databas och du kommer inte att få några larm Automatisk nollställning ThermoScan RF har som default att nollställa sig när du öppnar en ny session.

10 ThermoScan RF användarinstruktioner 10 2 UNDERHÅLL OCH ÖVERVAKNINGSFUNKTIONER (Endast för erfarna användare) 2.1 Felsökningsläge (Debug Mode) På startsidan klickar du på Debug. Denna knapp visar ett fönster där du kan se alla operationer som har utförts i TTN-scannern och på så vis spåra vad som eventuellt gått fel. 2.2 Administrationsläge (Admin Mode) Denna knapp ger tillgång till några specifika funktioner som används av vår tekniska support. Lösenord krävs. Lösenordet är: Det är inte meningen att du ska använda administrationsläget själv, bara om du har blivit utbildad för det eller om teknisk support ber dig göra det.
