1 Bruksmanual för uppsättning av Wanscam övervakningskamera Utgåva 2.0

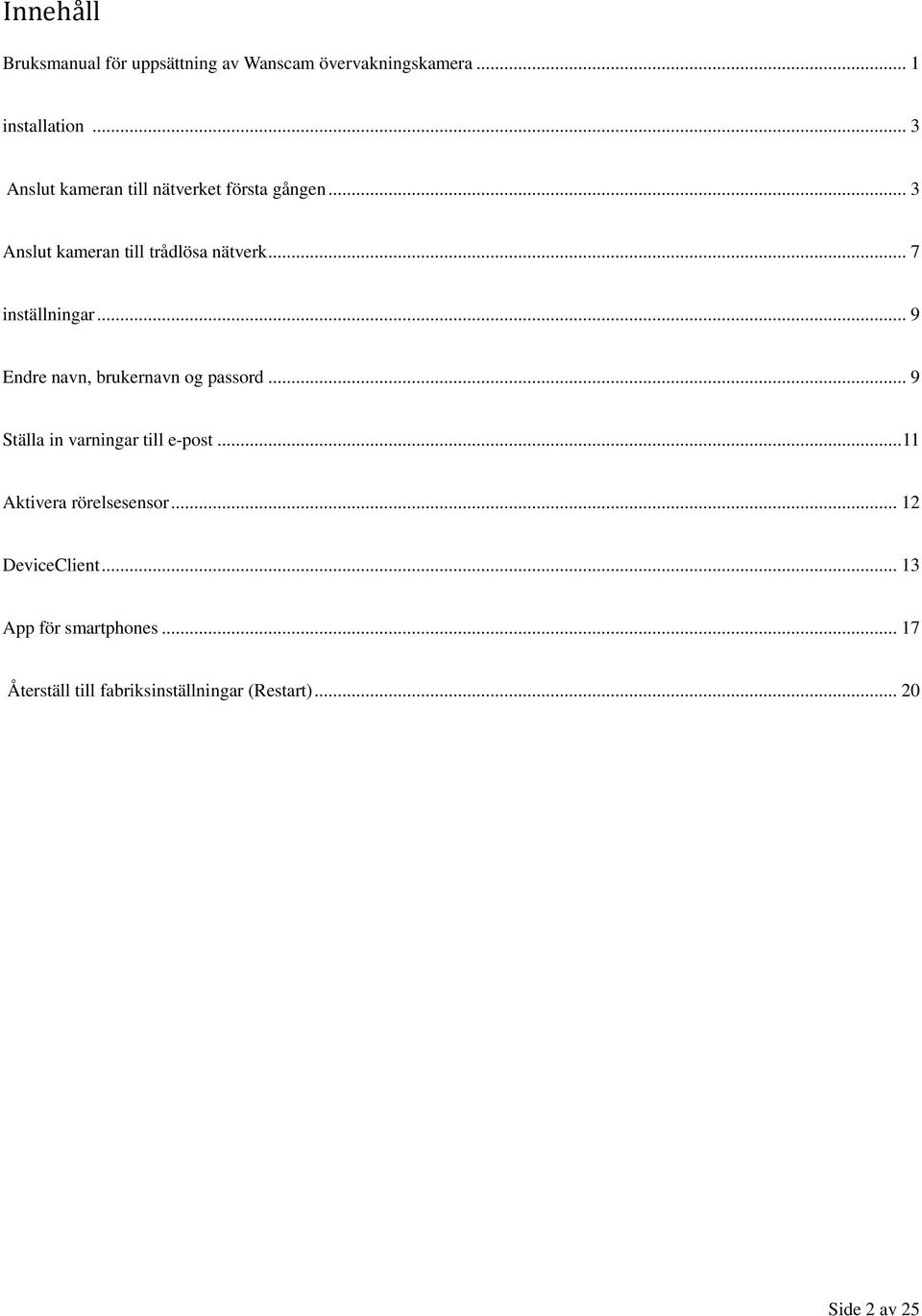

2 Innehåll Bruksmanual för uppsättning av Wanscam övervakningskamera... 1 installation... 3 Anslut kameran till nätverket första gången... 3 Anslut kameran till trådlösa nätverk... 7 inställningar... 9 Endre navn, brukernavn og passord... 9 Ställa in varningar till e-post Aktivera rörelsesensor DeviceClient App för smartphones Återställ till fabriksinställningar (Restart) Side 2 av 25

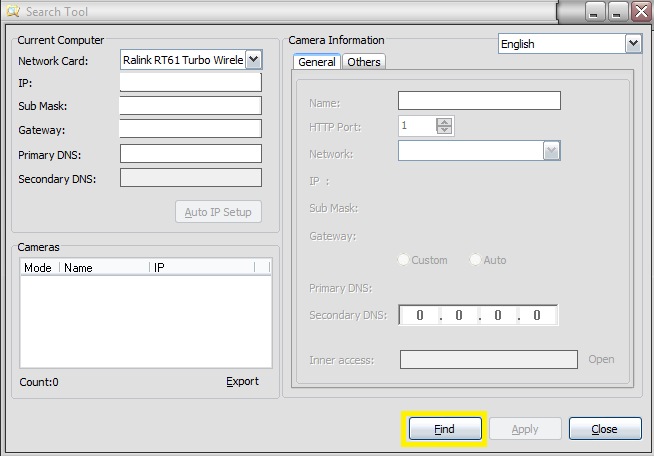

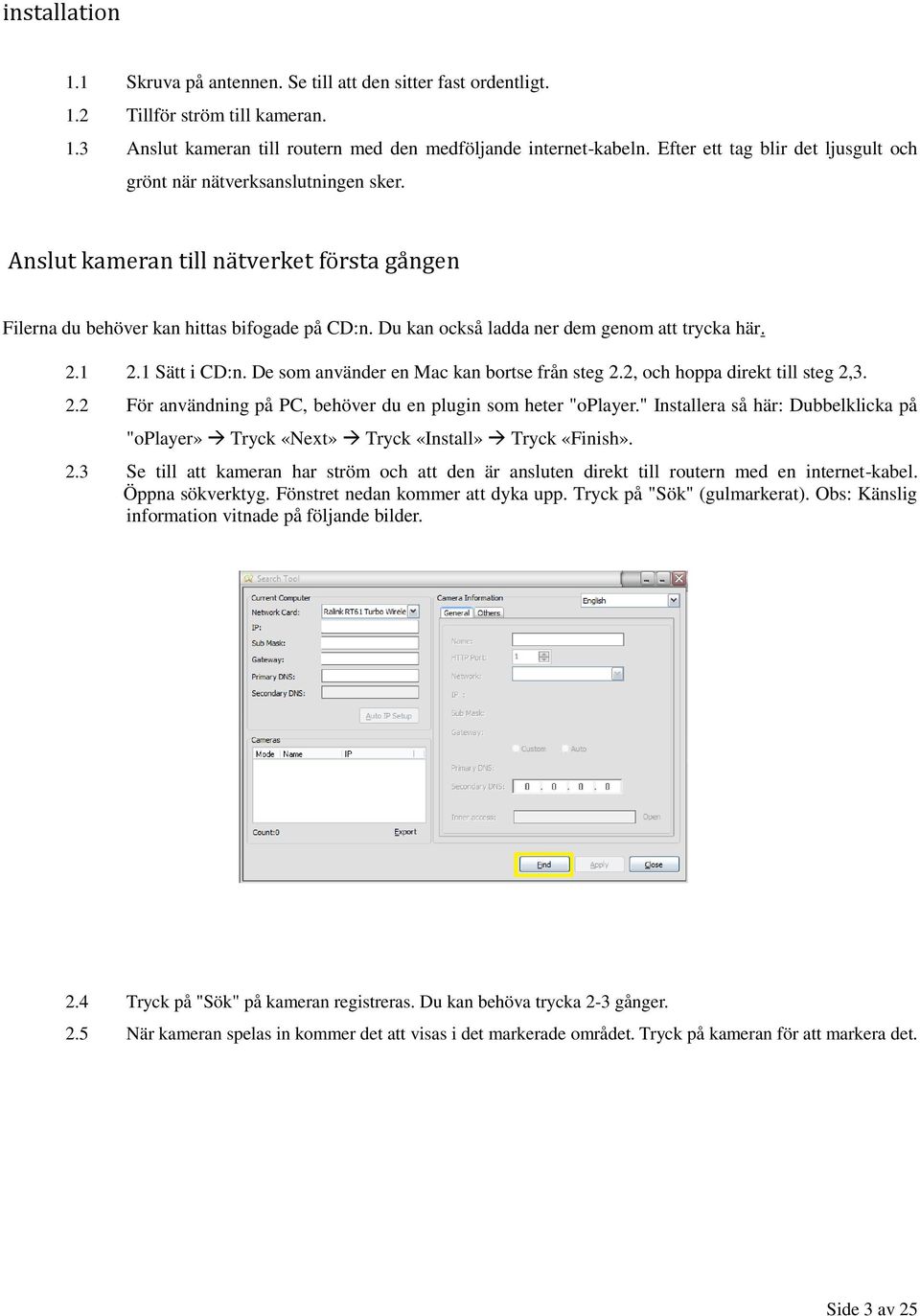

3 installation 1.1 Skruva på antennen. Se till att den sitter fast ordentligt. 1.2 Tillför ström till kameran. 1.3 Anslut kameran till routern med den medföljande internet-kabeln. Efter ett tag blir det ljusgult och grönt när nätverksanslutningen sker. Anslut kameran till nätverket första gången Filerna du behöver kan hittas bifogade på CD:n. Du kan också ladda ner dem genom att trycka här Sätt i CD:n. De som använder en Mac kan bortse från steg 2.2, och hoppa direkt till steg 2, För användning på PC, behöver du en plugin som heter "oplayer." Installera så här: Dubbelklicka på "oplayer» Tryck «Next» Tryck «Install» Tryck «Finish». 2.3 Se till att kameran har ström och att den är ansluten direkt till routern med en internet-kabel. Öppna sökverktyg. Fönstret nedan kommer att dyka upp. Tryck på "Sök" (gulmarkerat). Obs: Känslig information vitnade på följande bilder. 2.4 Tryck på "Sök" på kameran registreras. Du kan behöva trycka 2-3 gånger. 2.5 När kameran spelas in kommer det att visas i det markerade området. Tryck på kameran för att markera det. Side 3 av 25

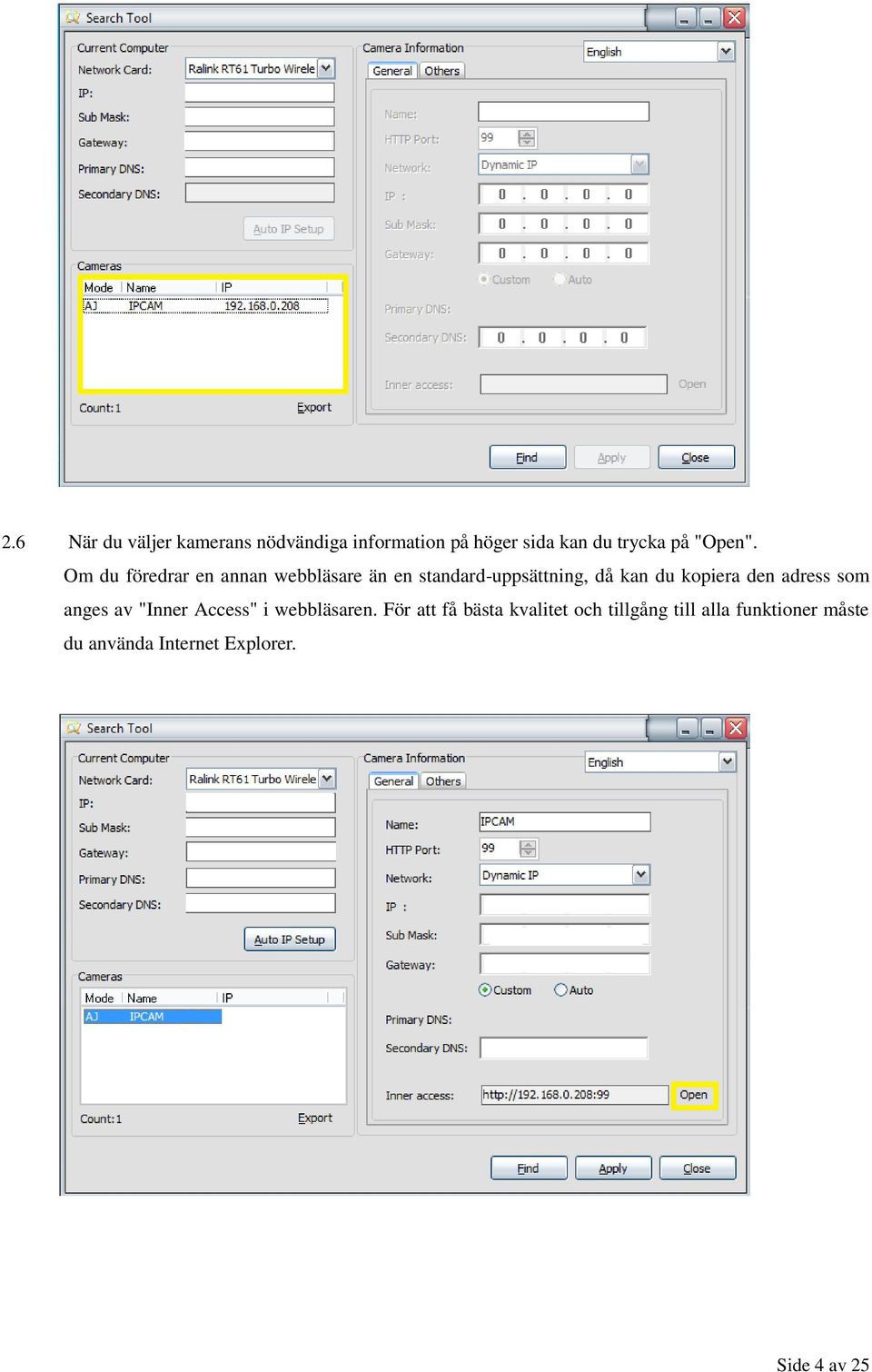

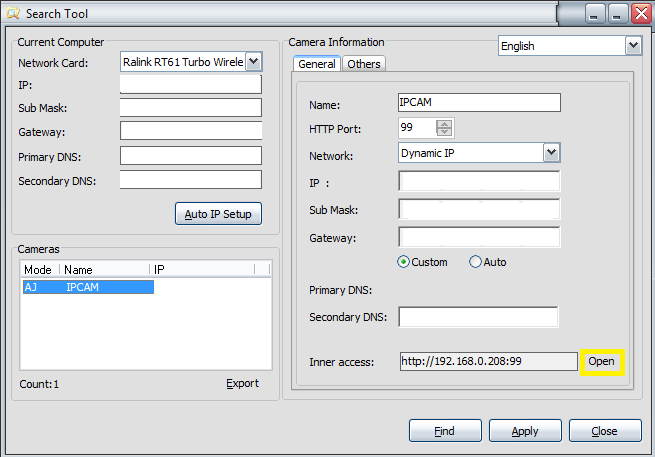

4 2.6 När du väljer kamerans nödvändiga information på höger sida kan du trycka på "Open". Om du föredrar en annan webbläsare än en standard-uppsättning, då kan du kopiera den adress som anges av "Inner Access" i webbläsaren. För att få bästa kvalitet och tillgång till alla funktioner måste du använda Internet Explorer. Side 4 av 25

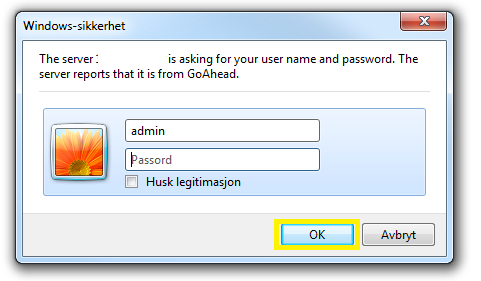

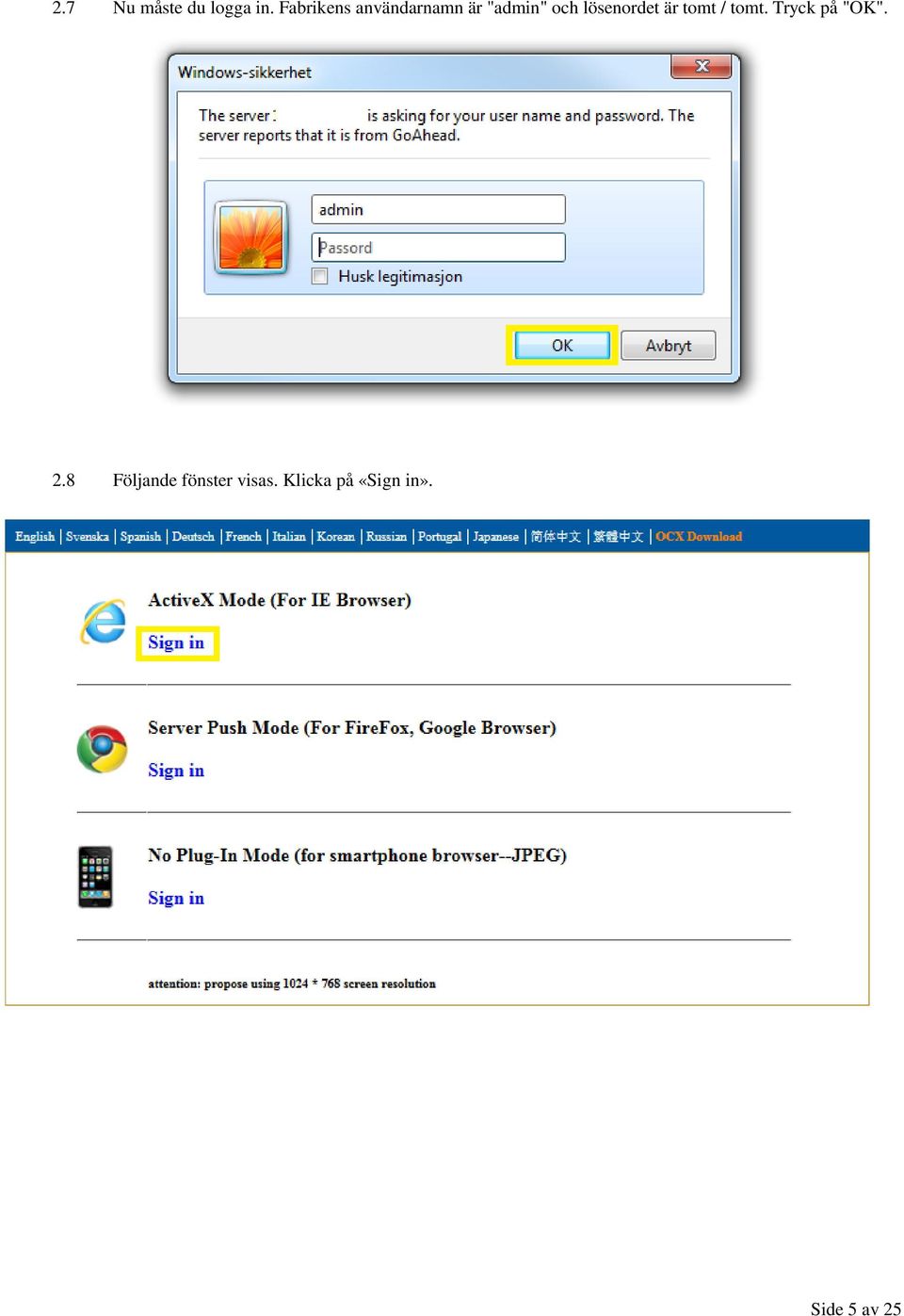

5 2.7 Nu måste du logga in. Fabrikens användarnamn är "admin" och lösenordet är tomt / tomt. Tryck på "OK". 2.8 Följande fönster visas. Klicka på «Sign in». Side 5 av 25

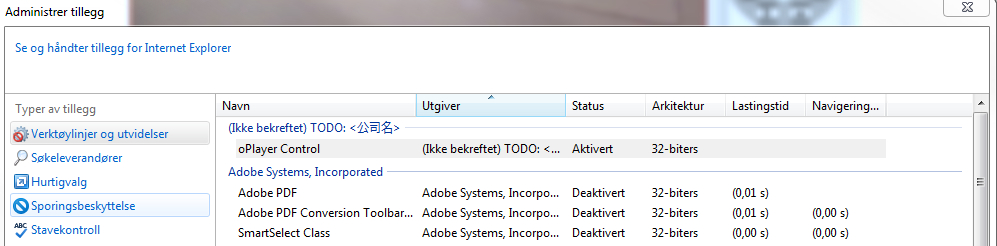

6 2.9 Följande fönster visas. Tryck på "Tillåt". Dessförinnan är det viktigt att "oplayer" installeras, som beskrivs på sidan 3 i den här handboken. Efter tryck som är tillåtet, kommer du tillbaka till fönstret i 2.8. Klicka på «Sign in» igen Om du inte får upp "Tillåt" meddelande från bilden ovan, men du har installerat "oplayer" tryck då på "Inställningar" i Internet Explorer (uppe till höger). Välj sedan "Hantera tillägg." Se om "oplayer Control" är aktiverad. Det kan aktiveras genom att högerklicka och välja "Aktivera." Side 6 av 25

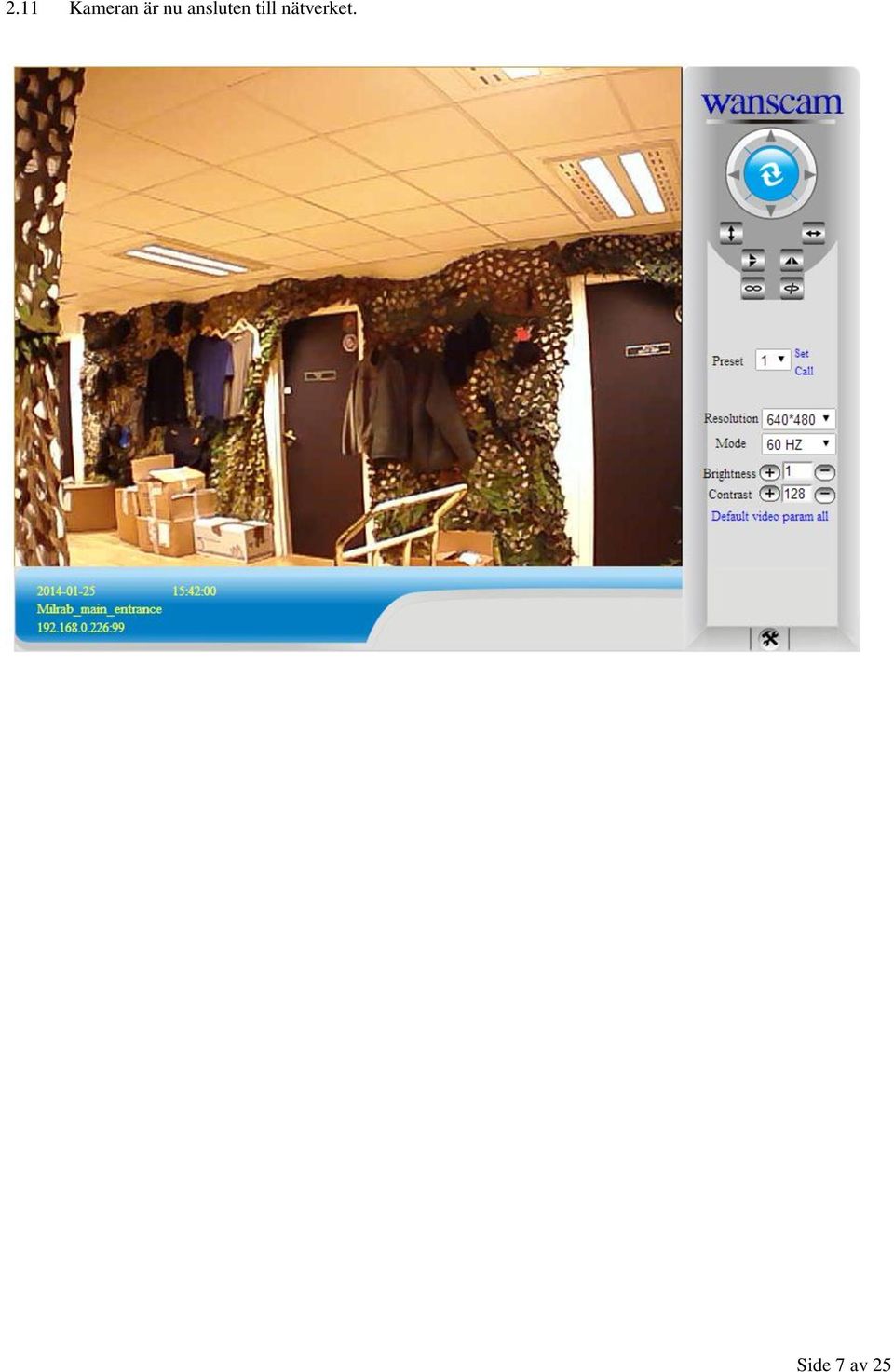

7 2.11 Kameran är nu ansluten till nätverket. Side 7 av 25

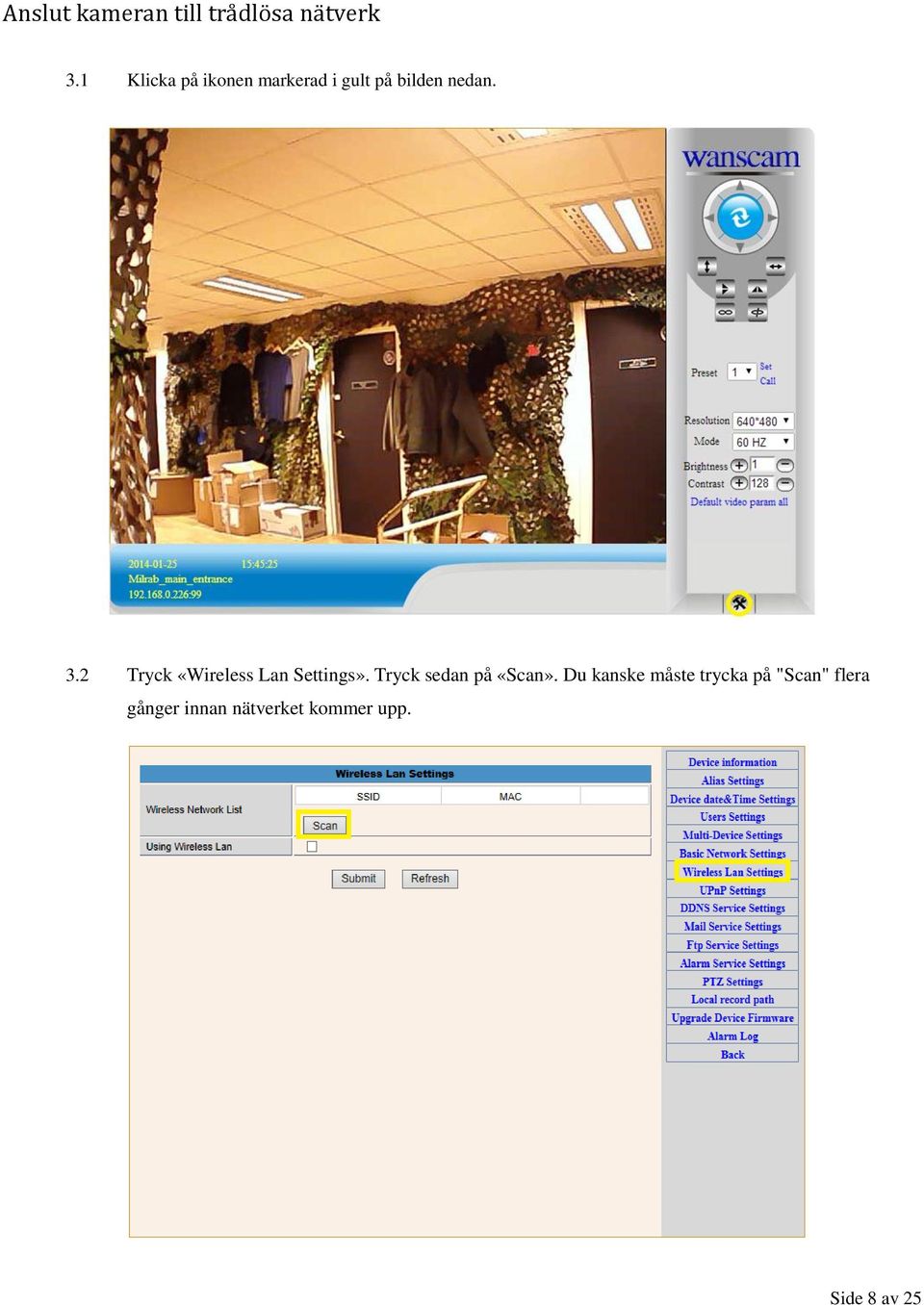

8 Anslut kameran till trådlösa nätverk 3.1 Klicka på ikonen markerad i gult på bilden nedan. 3.2 Tryck «Wireless Lan Settings». Tryck sedan på «Scan». Du kanske måste trycka på "Scan" flera gånger innan nätverket kommer upp. Side 8 av 25

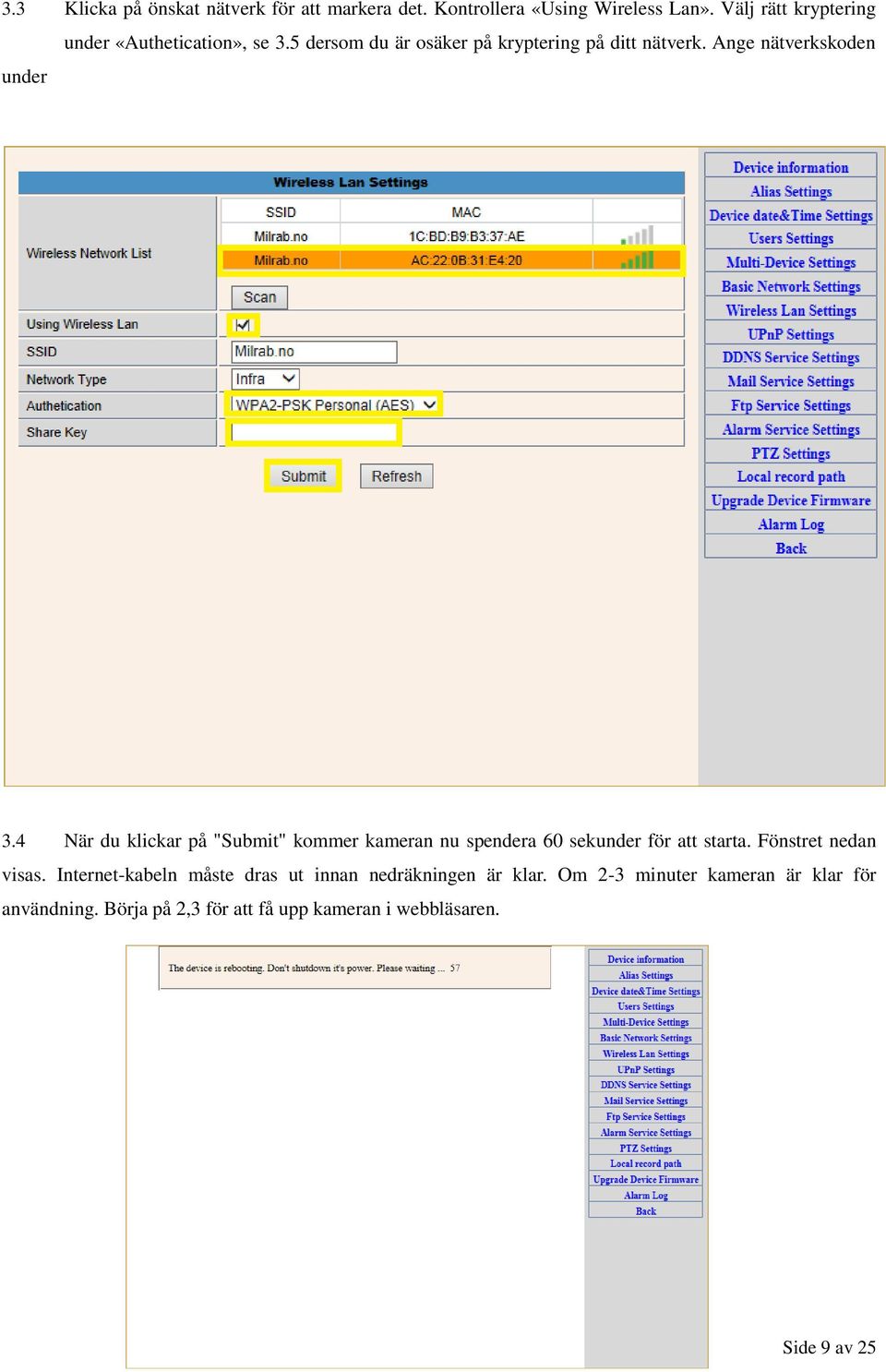

9 3.3 Klicka på önskat nätverk för att markera det. Kontrollera «Using Wireless Lan». Välj rätt kryptering under under «Authetication», se 3.5 dersom du är osäker på kryptering på ditt nätverk. Ange nätverkskoden 3.4 När du klickar på "Submit" kommer kameran nu spendera 60 sekunder för att starta. Fönstret nedan visas. Internet-kabeln måste dras ut innan nedräkningen är klar. Om 2-3 minuter kameran är klar för användning. Börja på 2,3 för att få upp kameran i webbläsaren. Side 9 av 25

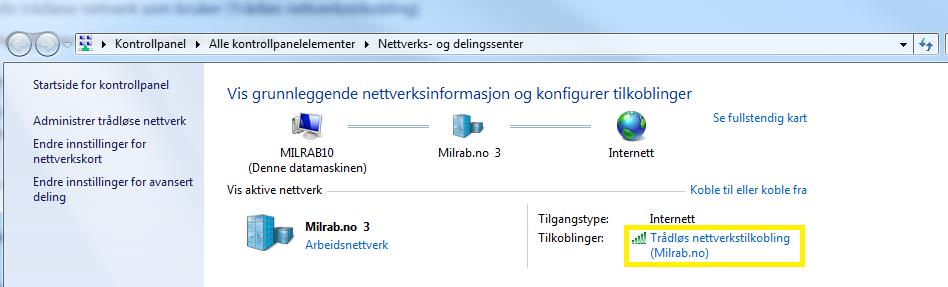

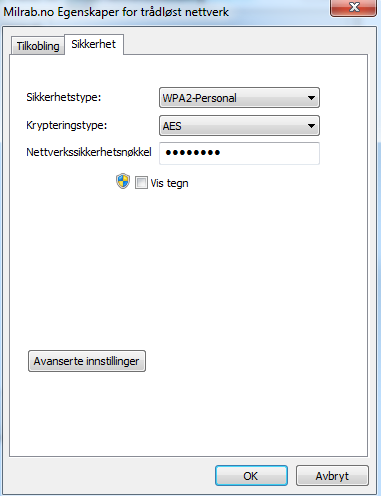

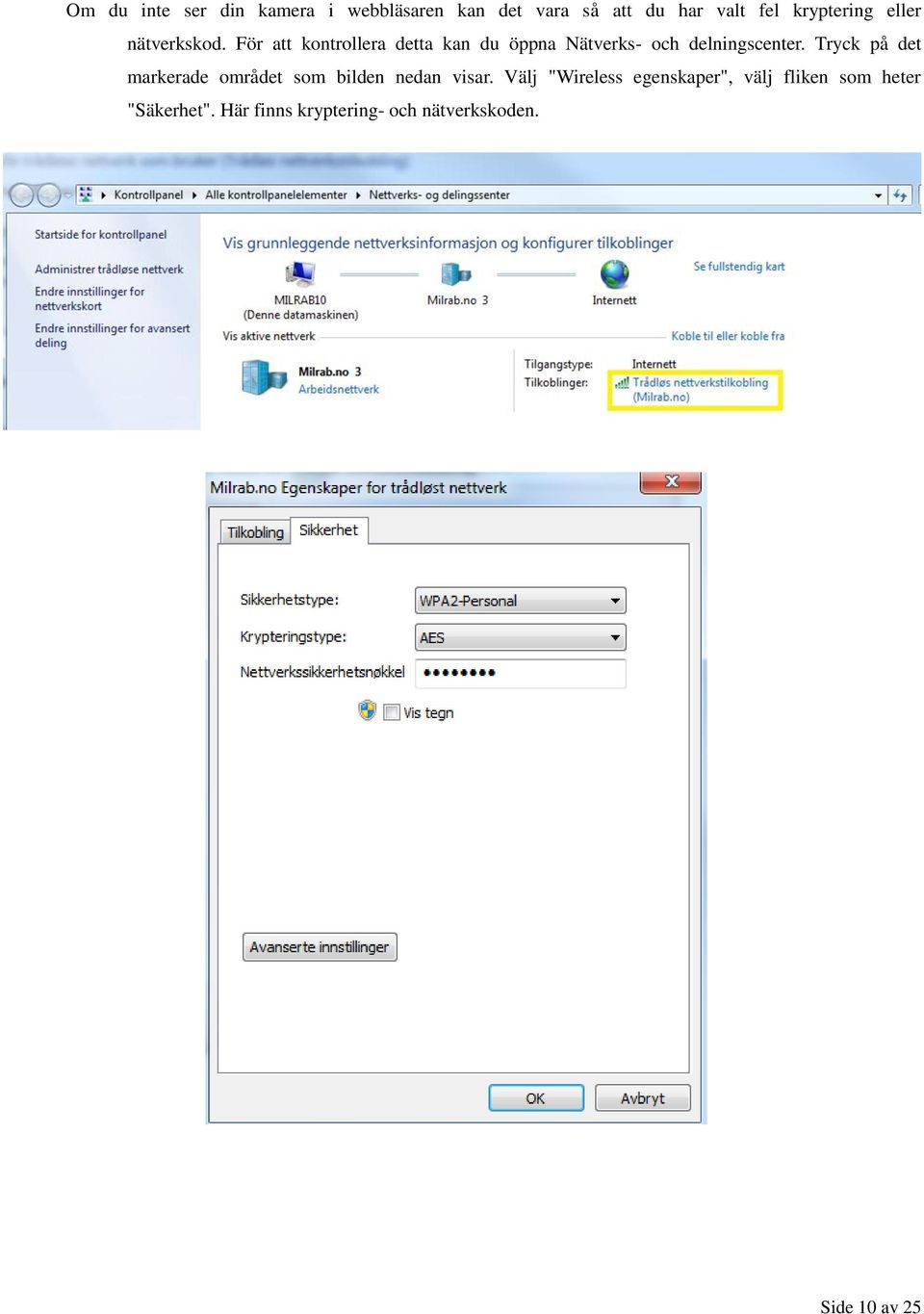

10 Om du inte ser din kamera i webbläsaren kan det vara så att du har valt fel kryptering eller nätverkskod. För att kontrollera detta kan du öppna Nätverks- och delningscenter. Tryck på det markerade området som bilden nedan visar. Välj "Wireless egenskaper", välj fliken som heter "Säkerhet". Här finns kryptering- och nätverkskoden. Side 10 av 25

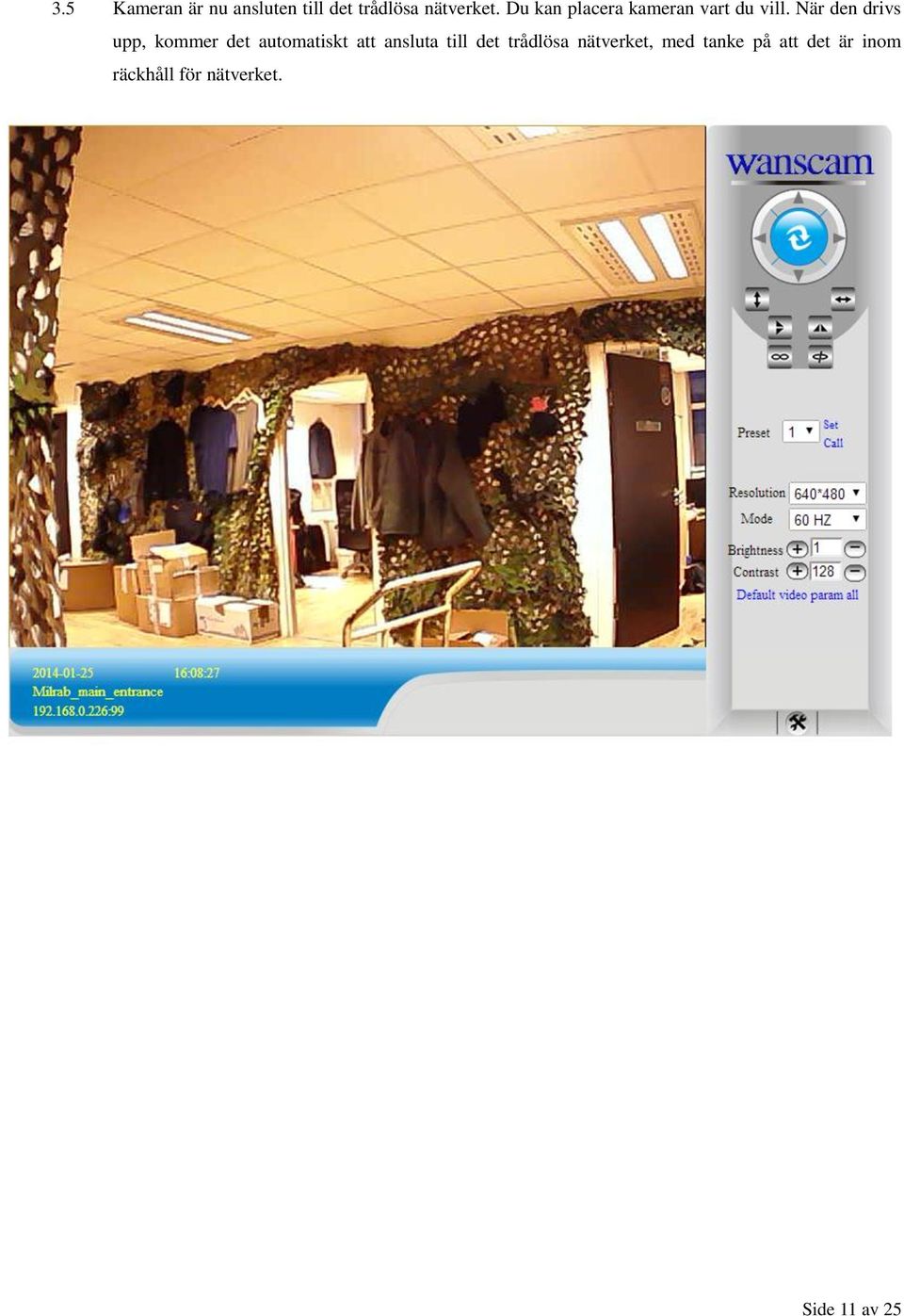

11 3.5 Kameran är nu ansluten till det trådlösa nätverket. Du kan placera kameran vart du vill. När den drivs upp, kommer det automatiskt att ansluta till det trådlösa nätverket, med tanke på att det är inom räckhåll för nätverket. Side 11 av 25

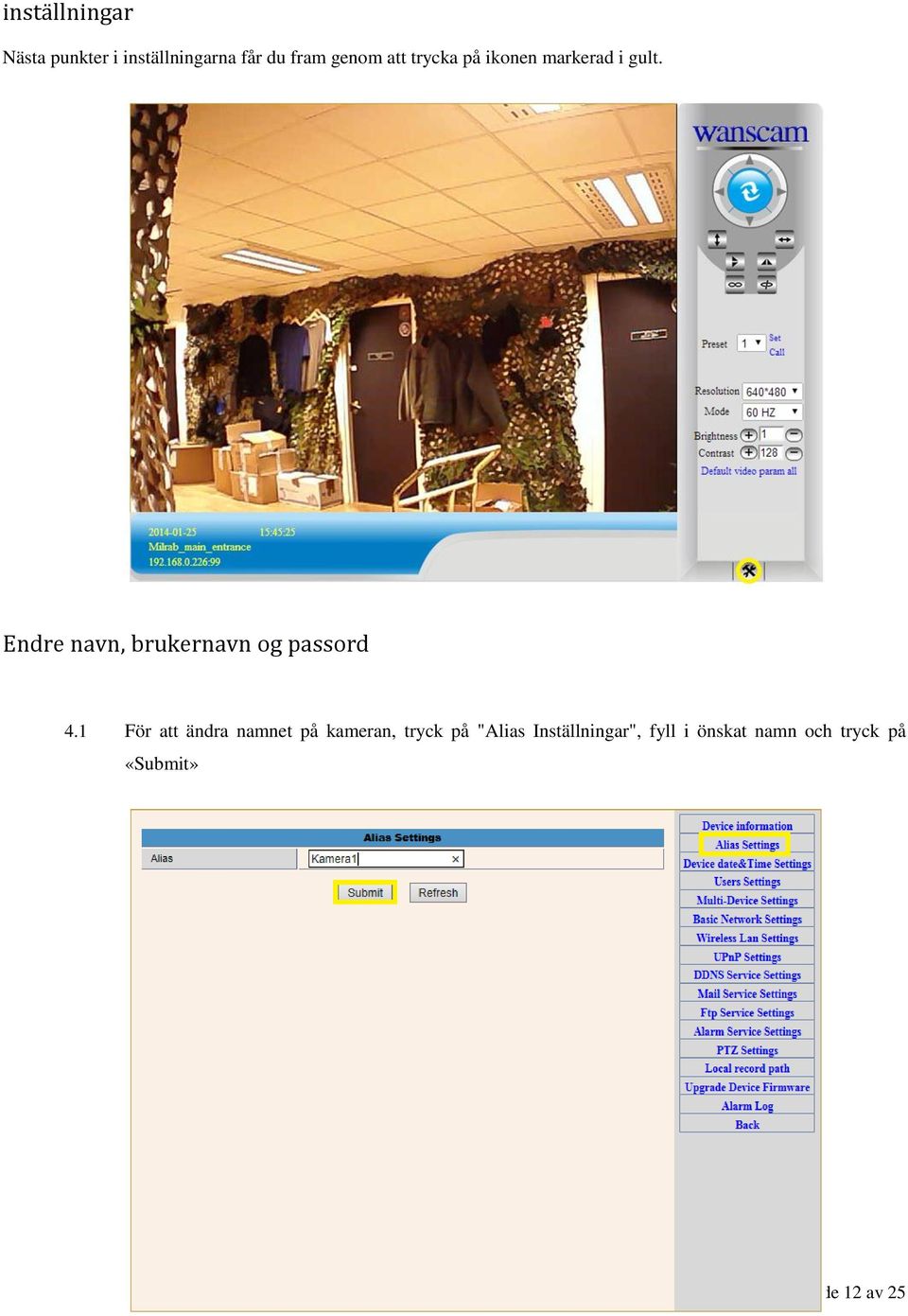

12 inställningar Nästa punkter i inställningarna får du fram genom att trycka på ikonen markerad i gult. Endre navn, brukernavn og passord 4.1 För att ändra namnet på kameran, tryck på "Alias Inställningar", fyll i önskat namn och tryck på «Submit» Side 12 av 25

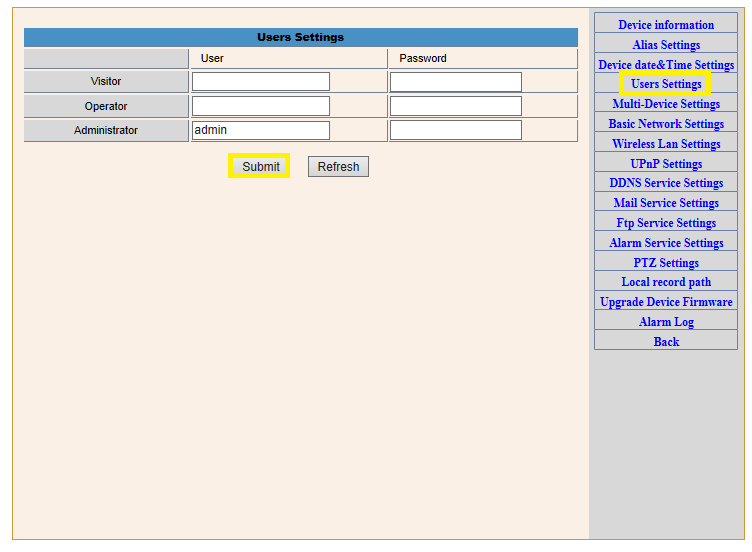

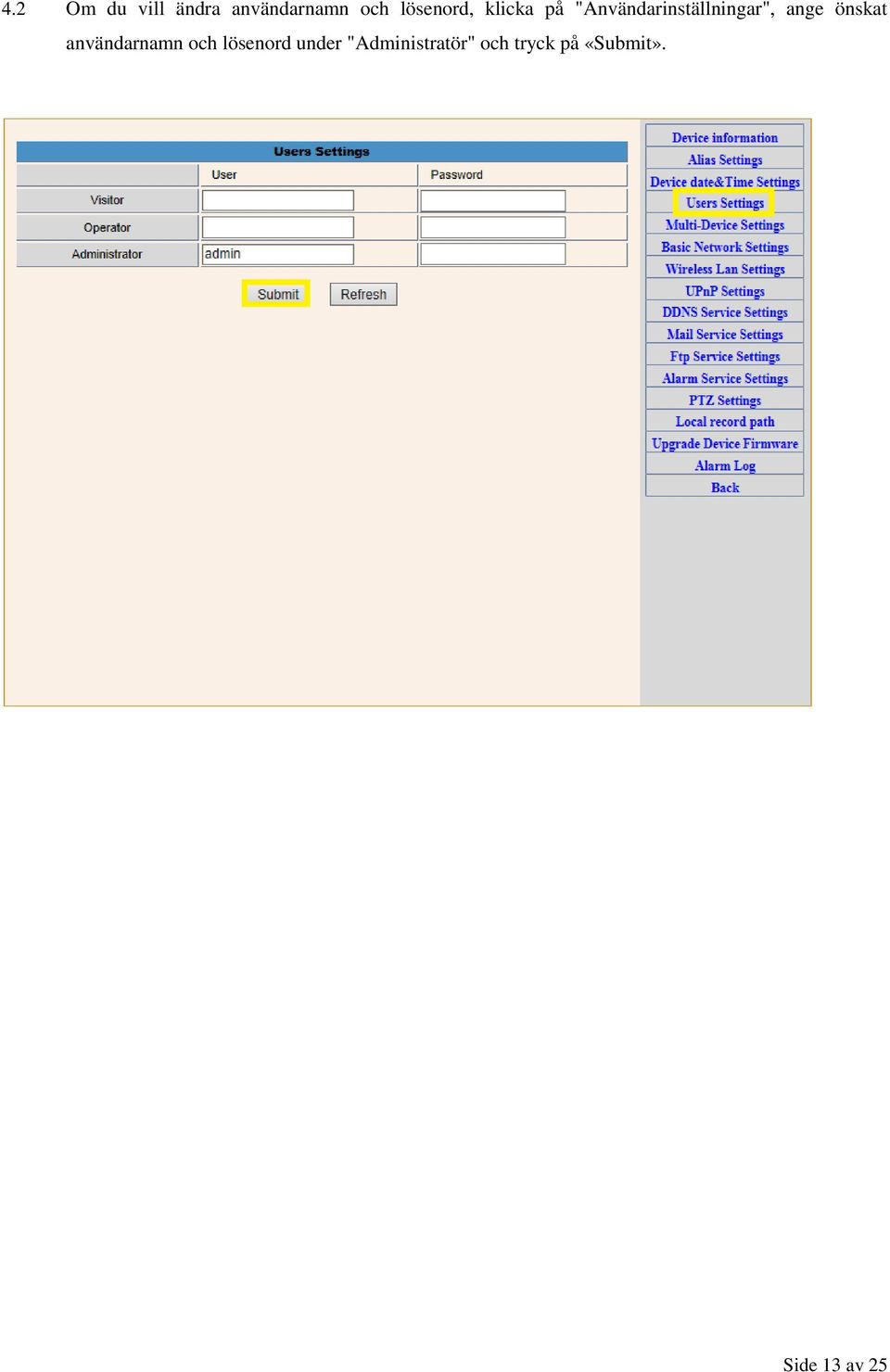

13 4.2 Om du vill ändra användarnamn och lösenord, klicka på "Användarinställningar", ange önskat användarnamn och lösenord under "Administratör" och tryck på «Submit». Side 13 av 25

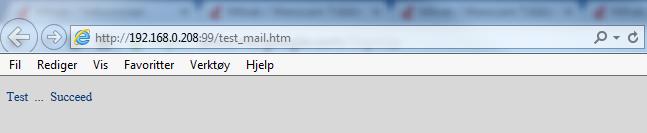

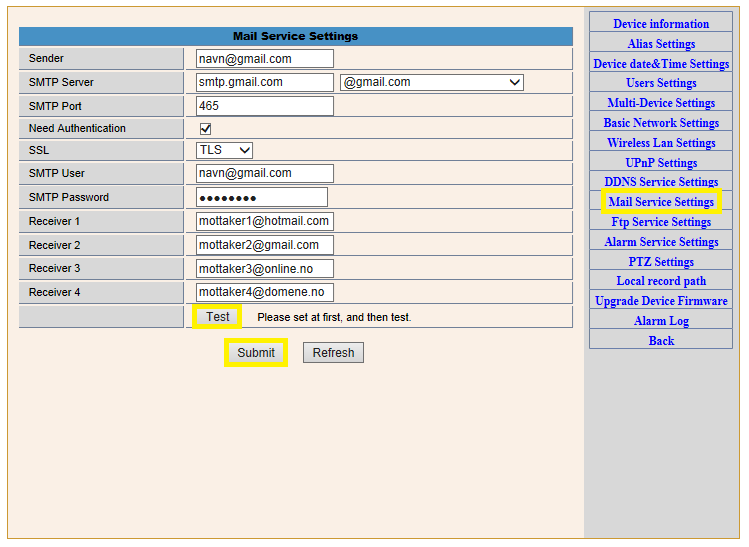

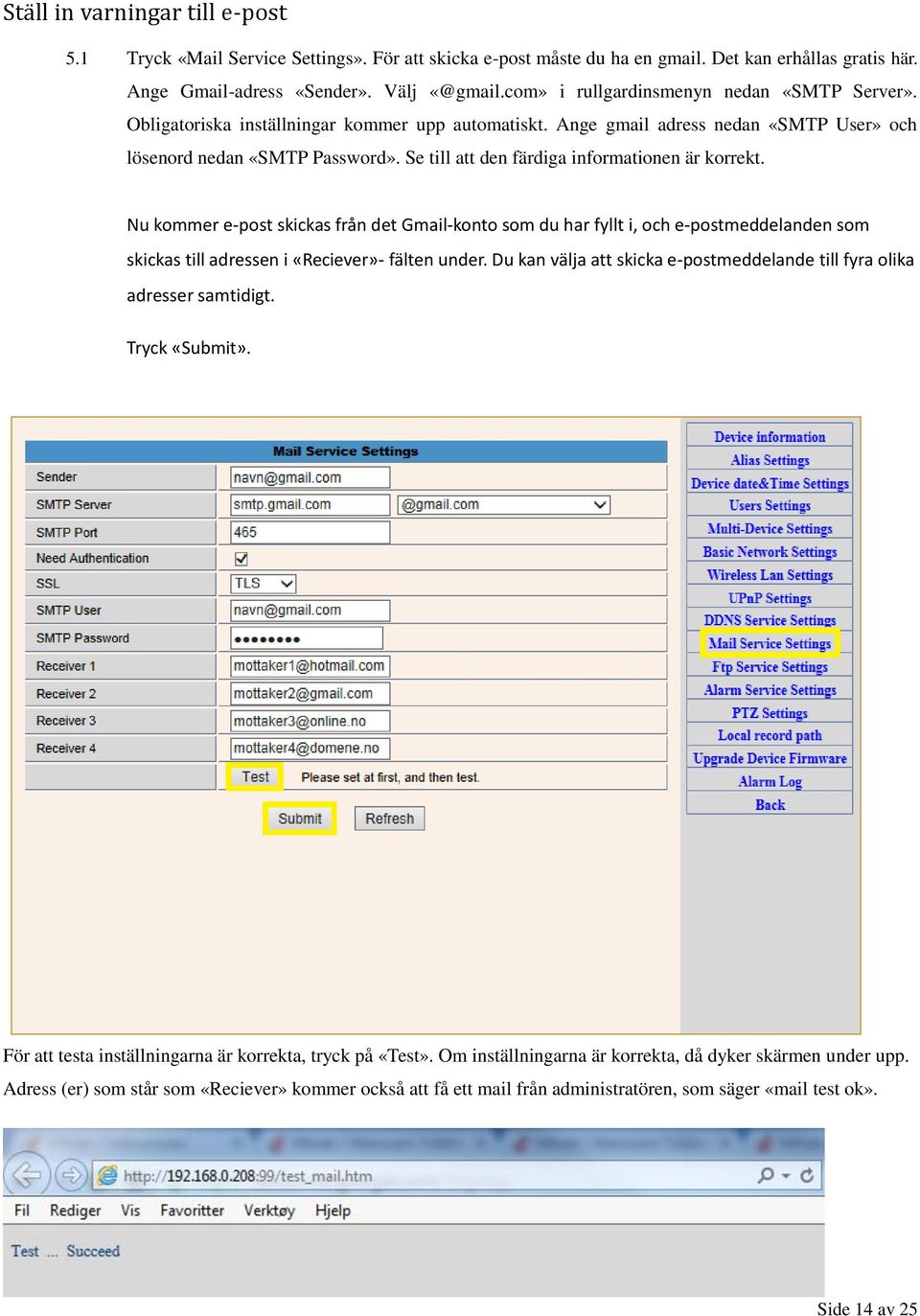

14 Ställ in varningar till e-post 5.1 Tryck «Mail Service Settings». För att skicka e-post måste du ha en gmail. Det kan erhållas gratis här. Ange Gmail-adress «Sender». Välj i rullgardinsmenyn nedan «SMTP Server». Obligatoriska inställningar kommer upp automatiskt. Ange gmail adress nedan «SMTP User» och lösenord nedan «SMTP Password». Se till att den färdiga informationen är korrekt. Nu kommer e-post skickas från det Gmail-konto som du har fyllt i, och e-postmeddelanden som skickas till adressen i «Reciever»- fälten under. Du kan välja att skicka e-postmeddelande till fyra olika adresser samtidigt. Tryck «Submit». För att testa inställningarna är korrekta, tryck på «Test». Om inställningarna är korrekta, då dyker skärmen under upp. Adress (er) som står som «Reciever» kommer också att få ett mail från administratören, som säger «mail test ok». Side 14 av 25

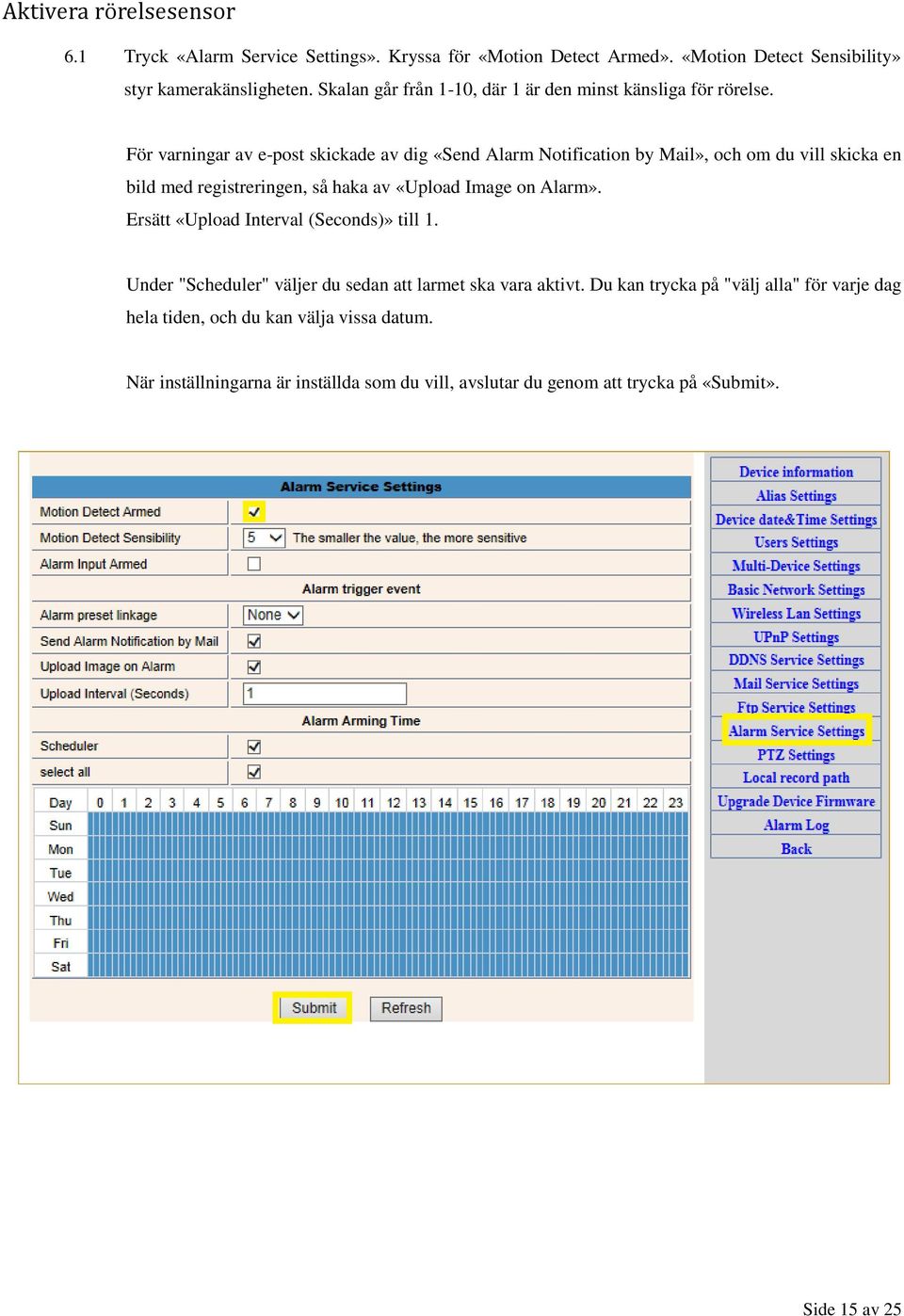

15 Aktivera rörelsesensor 6.1 Tryck «Alarm Service Settings». Kryssa för «Motion Detect Armed». «Motion Detect Sensibility» styr kamerakänsligheten. Skalan går från 1-10, där 1 är den minst känsliga för rörelse. För varningar av e-post skickade av dig «Send Alarm Notification by Mail», och om du vill skicka en bild med registreringen, så haka av «Upload Image on Alarm». Ersätt «Upload Interval (Seconds)» till 1. Under "Scheduler" väljer du sedan att larmet ska vara aktivt. Du kan trycka på "välj alla" för varje dag hela tiden, och du kan välja vissa datum. När inställningarna är inställda som du vill, avslutar du genom att trycka på «Submit». Side 15 av 25

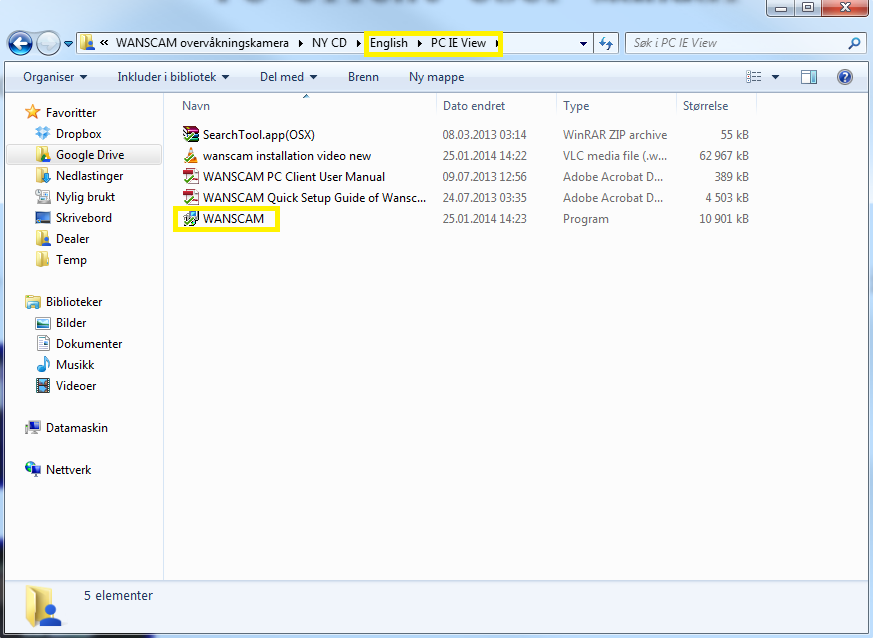

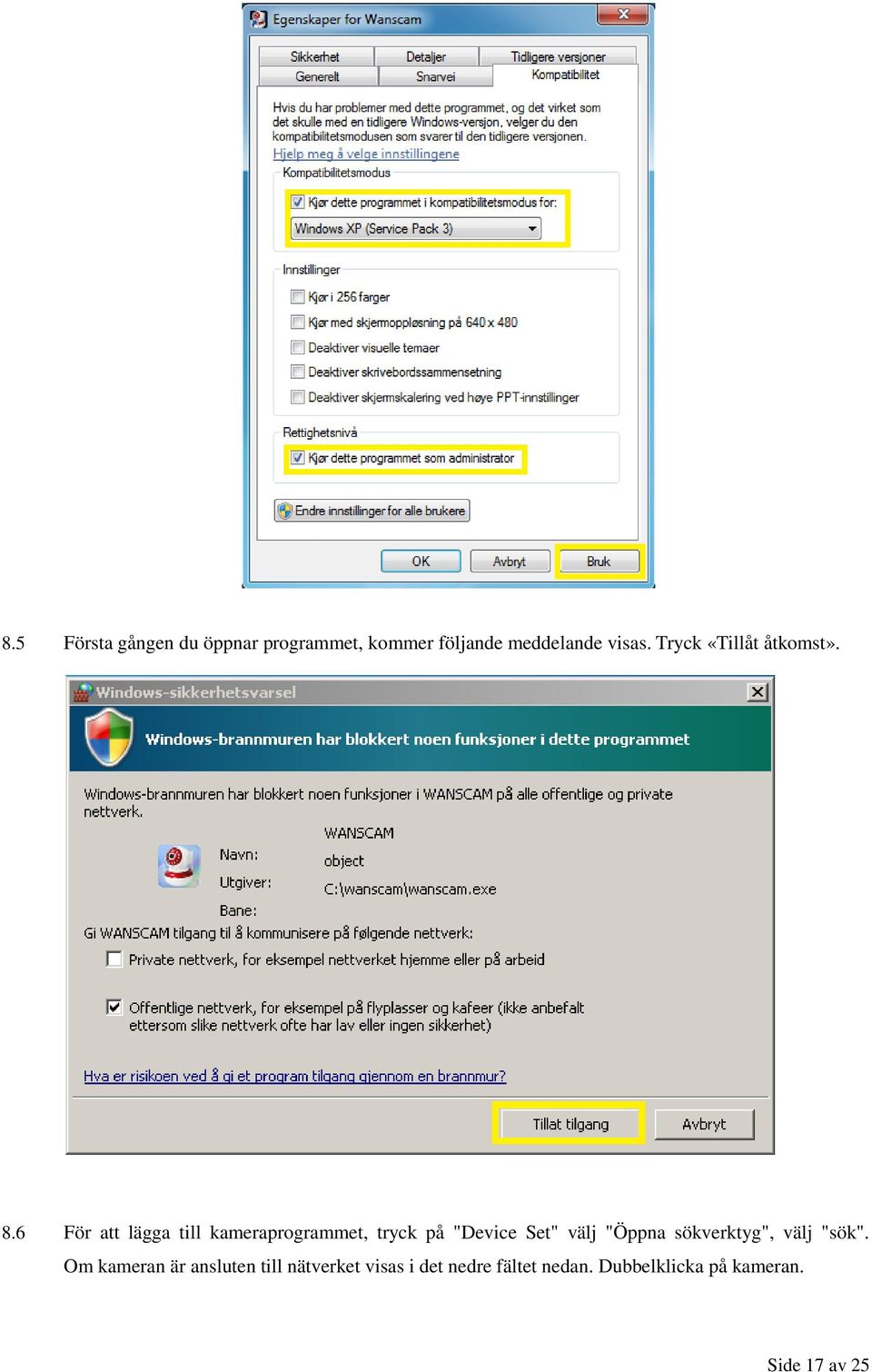

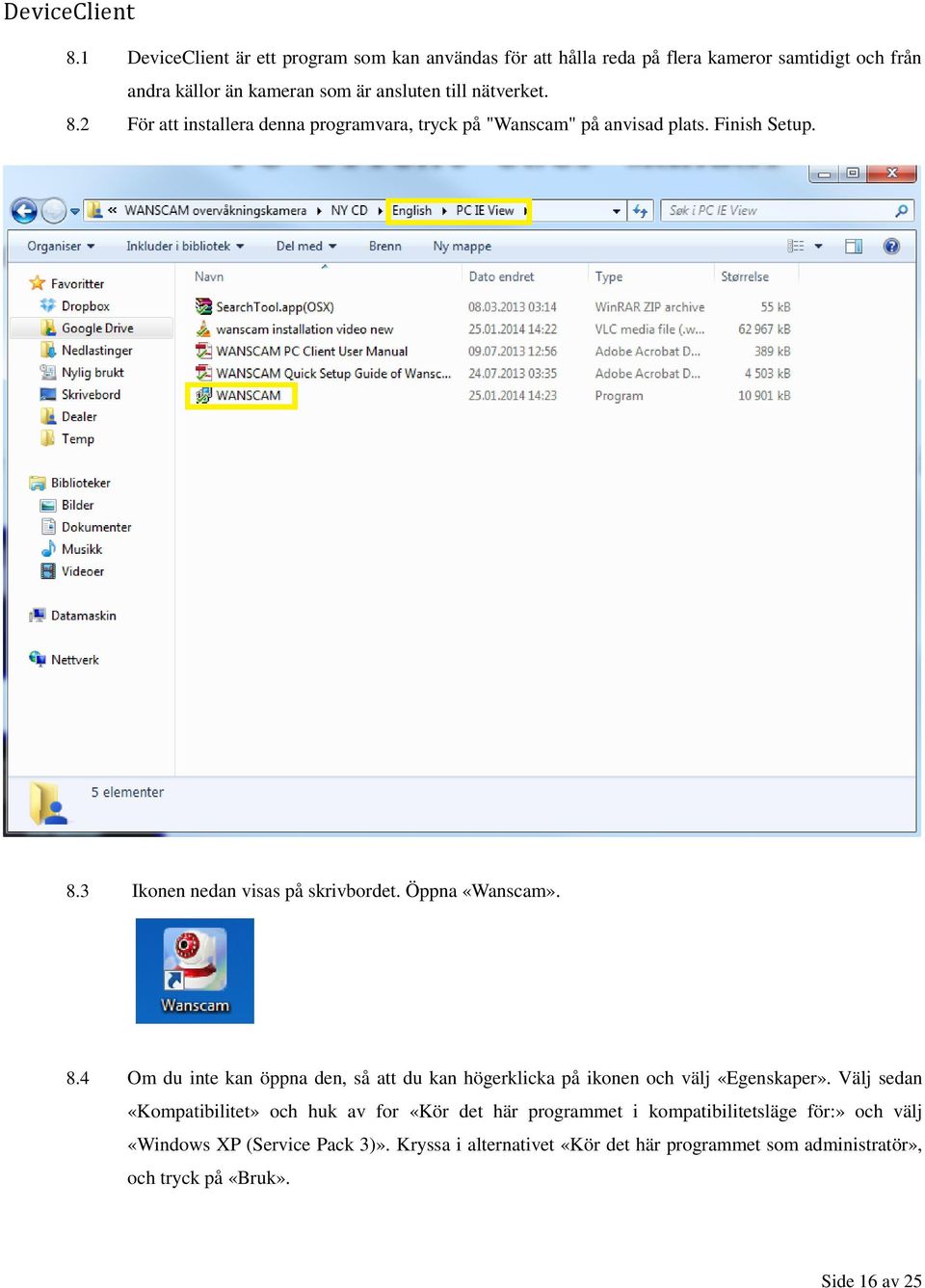

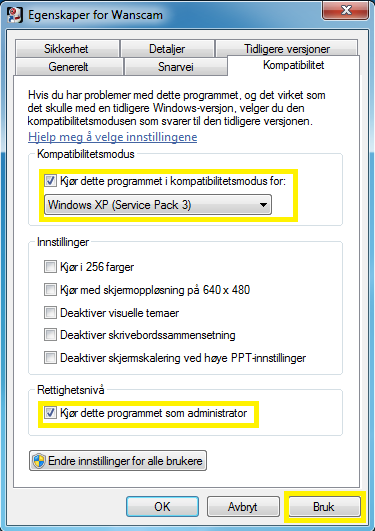

16 DeviceClient 8.1 DeviceClient är ett program som kan användas för att hålla reda på flera kameror samtidigt och från andra källor än kameran som är ansluten till nätverket. 8.2 För att installera denna programvara, tryck på "Wanscam" på anvisad plats. Finish Setup. 8.3 Ikonen nedan visas på skrivbordet. Öppna «Wanscam». 8.4 Om du inte kan öppna den, så att du kan högerklicka på ikonen och välj «Egenskaper». Välj sedan «Kompatibilitet» och huk av for «Kör det här programmet i kompatibilitetsläge för:» och välj «Windows XP (Service Pack 3)». Kryssa i alternativet «Kör det här programmet som administratör», och tryck på «Bruk». Side 16 av 25

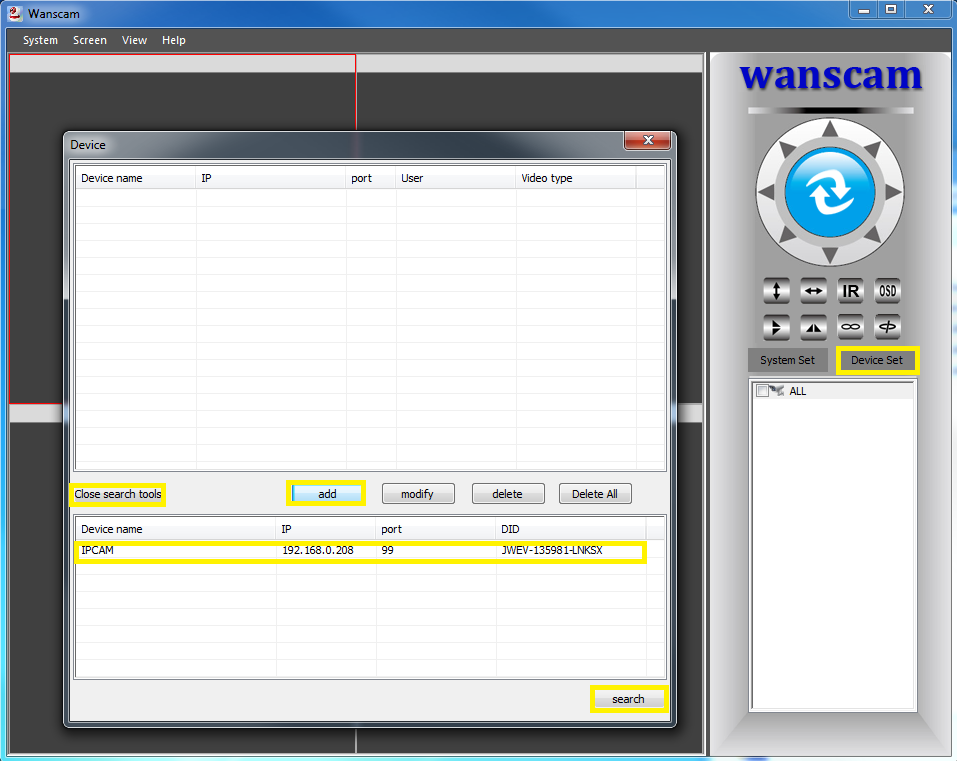

17 8.5 Första gången du öppnar programmet, kommer följande meddelande visas. Tryck «Tillåt åtkomst». 8.6 För att lägga till kameraprogrammet, tryck på "Device Set" välj "Öppna sökverktyg", välj "sök". Om kameran är ansluten till nätverket visas i det nedre fältet nedan. Dubbelklicka på kameran. Side 17 av 25

18 8.7 Observera att om du ändrar användarnamn och lösenord senare, så måste du ändra dessa här. Detta görs genom att trycka på "Device Set" och välj sedan «modify» och fyll i rätt information. Under «Video» välj «H264-main-stream». Side 18 av 25

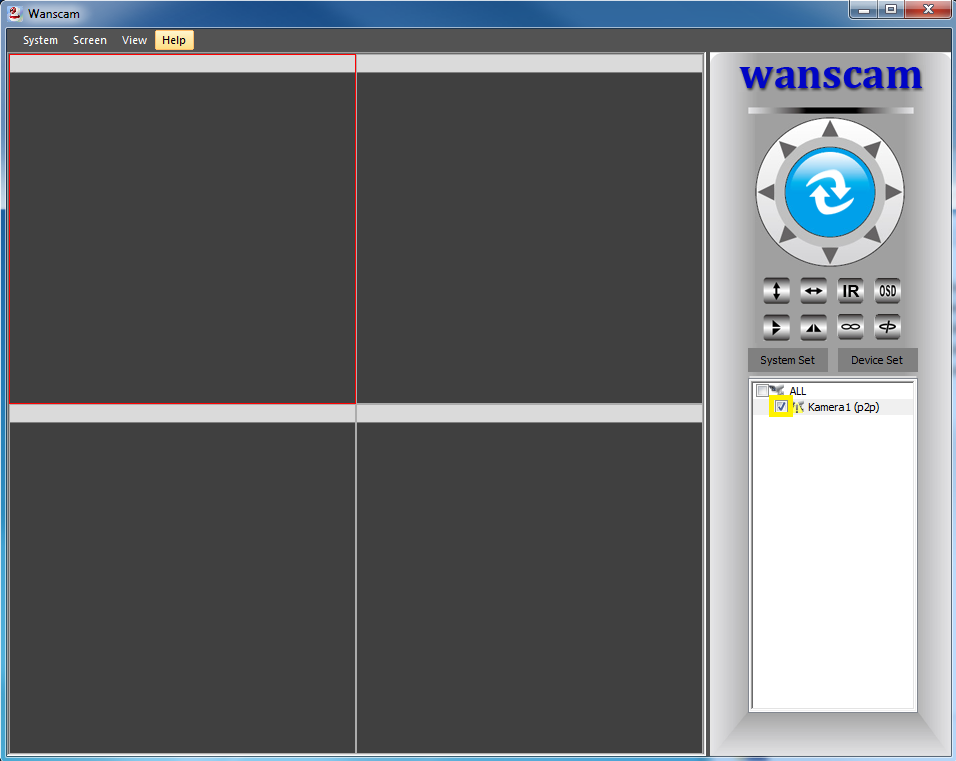

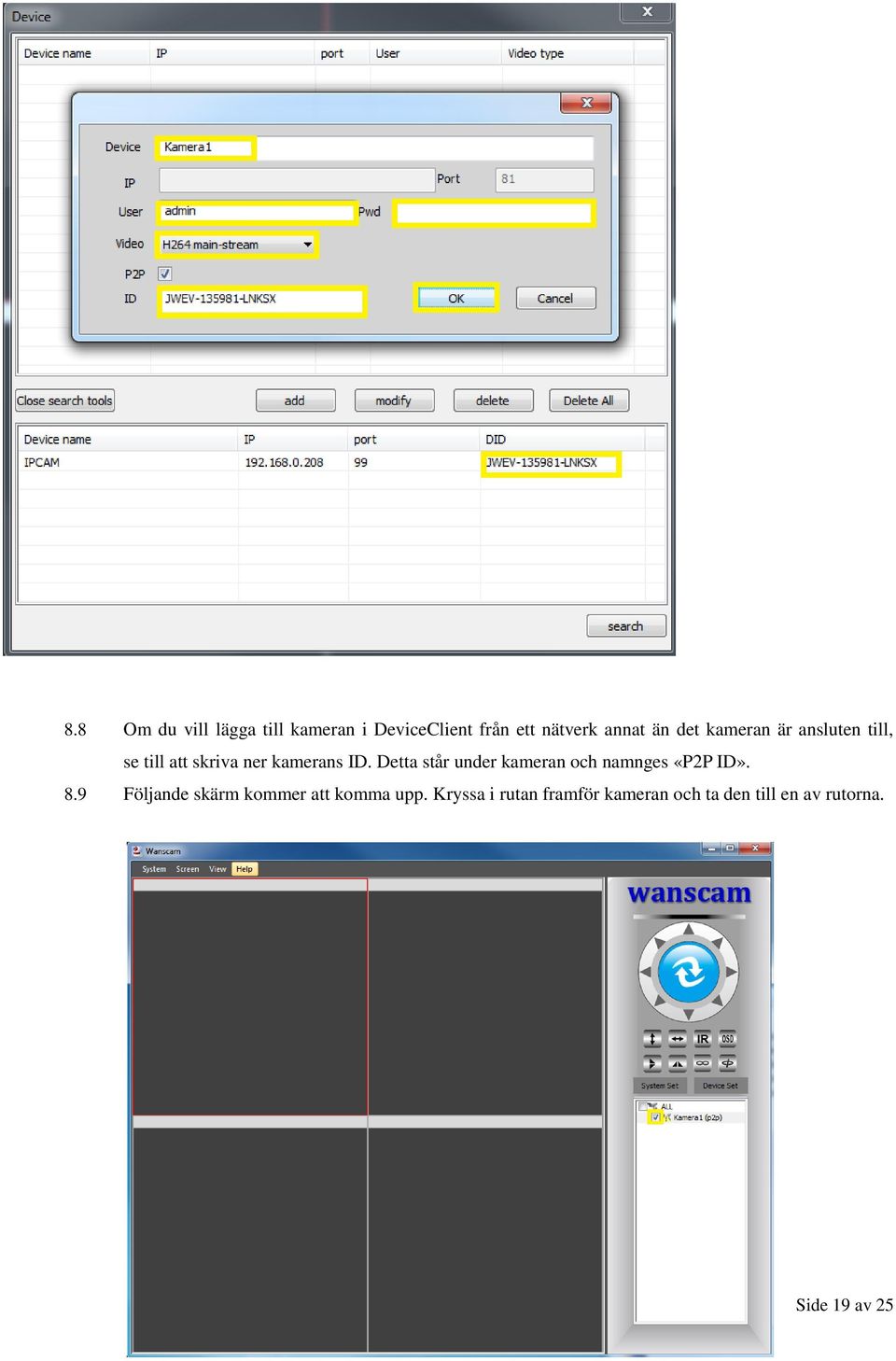

19 8.8 Om du vill lägga till kameran i DeviceClient från ett nätverk annat än det kameran är ansluten till, se till att skriva ner kamerans ID. Detta står under kameran och namnges «P2P ID». 8.9 Följande skärm kommer att komma upp. Kryssa i rutan framför kameran och ta den till en av rutorna. Side 19 av 25

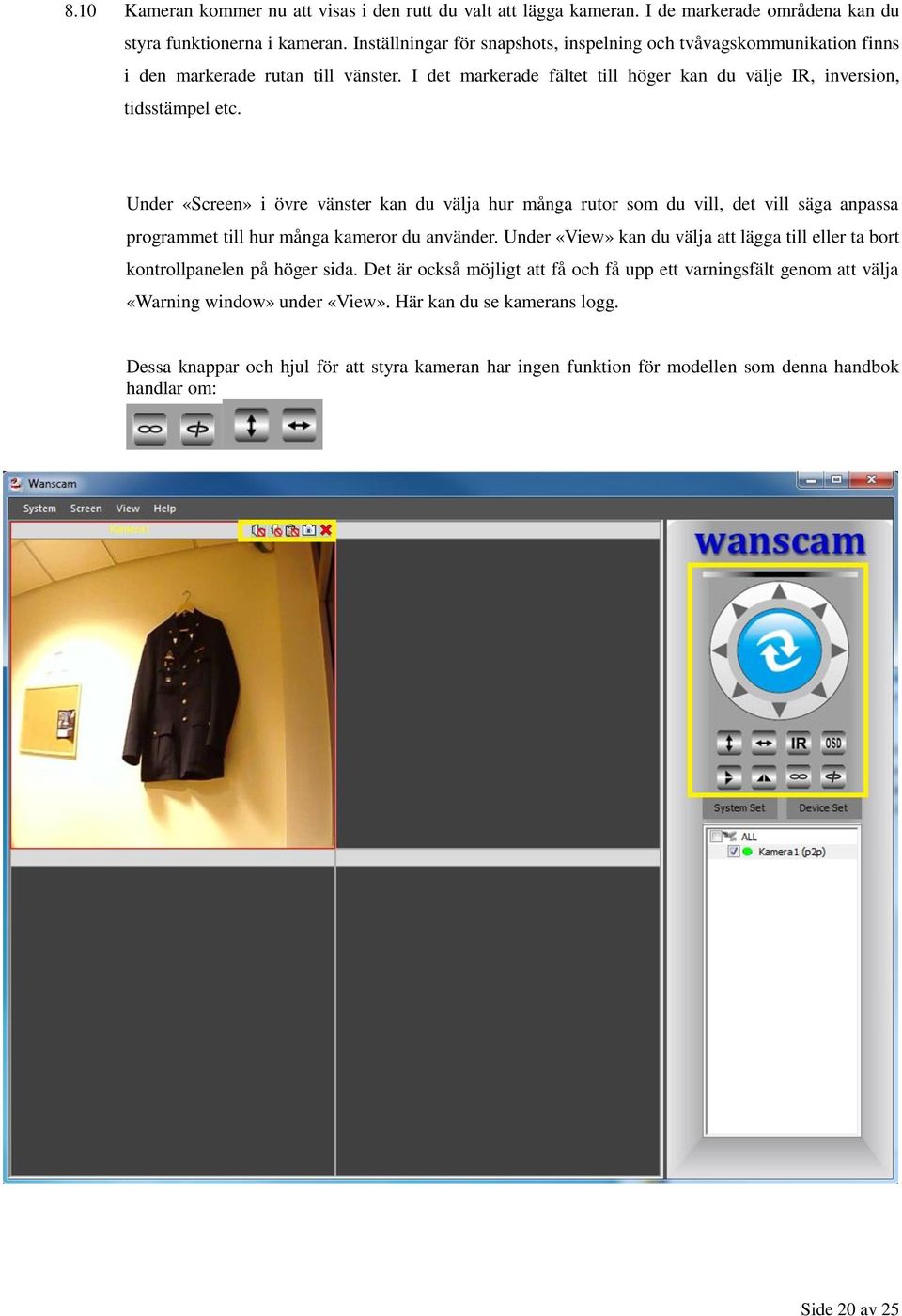

20 8.10 Kameran kommer nu att visas i den rutt du valt att lägga kameran. I de markerade områdena kan du styra funktionerna i kameran. Inställningar för snapshots, inspelning och tvåvagskommunikation finns i den markerade rutan till vänster. I det markerade fältet till höger kan du välje IR, inversion, tidsstämpel etc. Under «Screen» i övre vänster kan du välja hur många rutor som du vill, det vill säga anpassa programmet till hur många kameror du använder. Under «View» kan du välja att lägga till eller ta bort kontrollpanelen på höger sida. Det är också möjligt att få och få upp ett varningsfält genom att välja «Warning window» under «View». Här kan du se kamerans logg. Dessa knappar och hjul för att styra kameran har ingen funktion för modellen som denna handbok handlar om: Side 20 av 25

21 8.11 Om du stänger programmet, följ proceduren i 8.9 för att visa kamera Du kan välja att ta en ögonblicksbild (snapshot) eller skjuta (Recording). Dessa funktioner aktiveras genom att trycka på lämplig ikon i det markerade området i det övre vänstra hörnet av bilden nedan (håll pekaren över ikonerna för att se vad som är vad). Bilder och film lagras lokalt på din dator. Du kan se var de lagras genom att trycka «System Set». Side 21 av 25

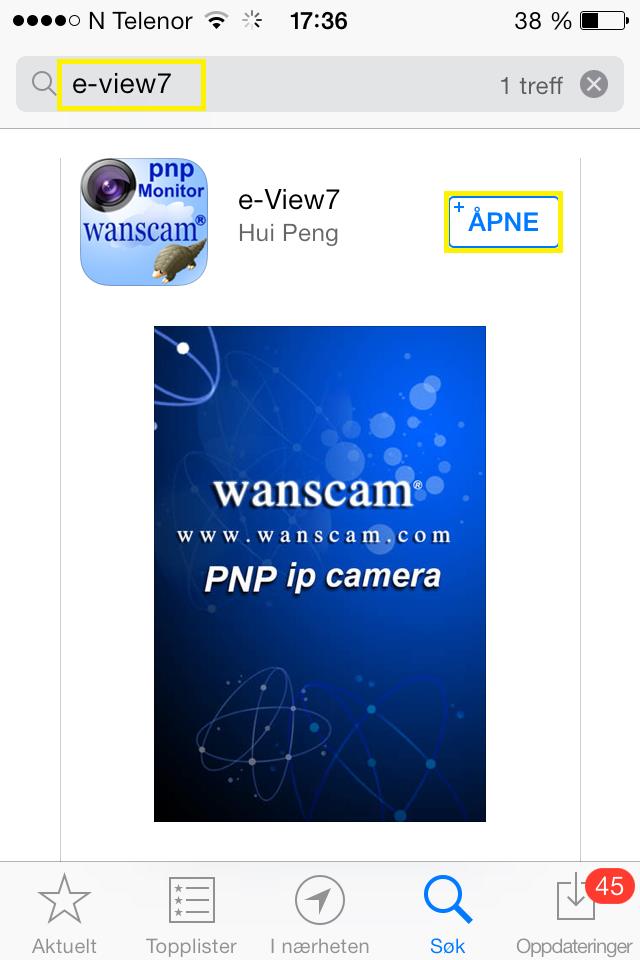

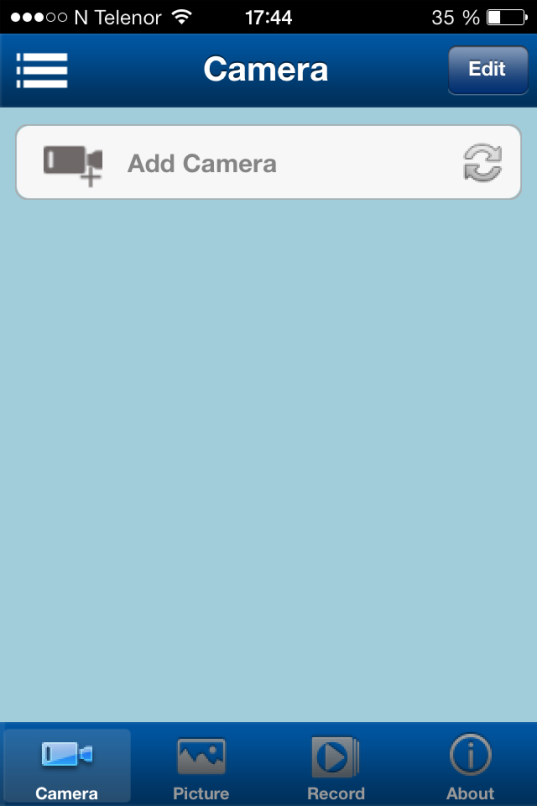

22 App för smartphones Genom att ladda ner en app till din smartphone, kan du hela tiden ha tillgång till kameran och alla dess funktioner. 9.1 För att ladda ner iphone app till kameran gå till appstore på iphonen och sök e-view7, och tryck på "Download". För att ladda ner appen för Android, är sökandet på e-view7 i Google Play Store (Play Butik). 9.2 När du har laddat ner, starta appen och få fram bilden nedan. Tryck «Add Camera». Side 22 av 25

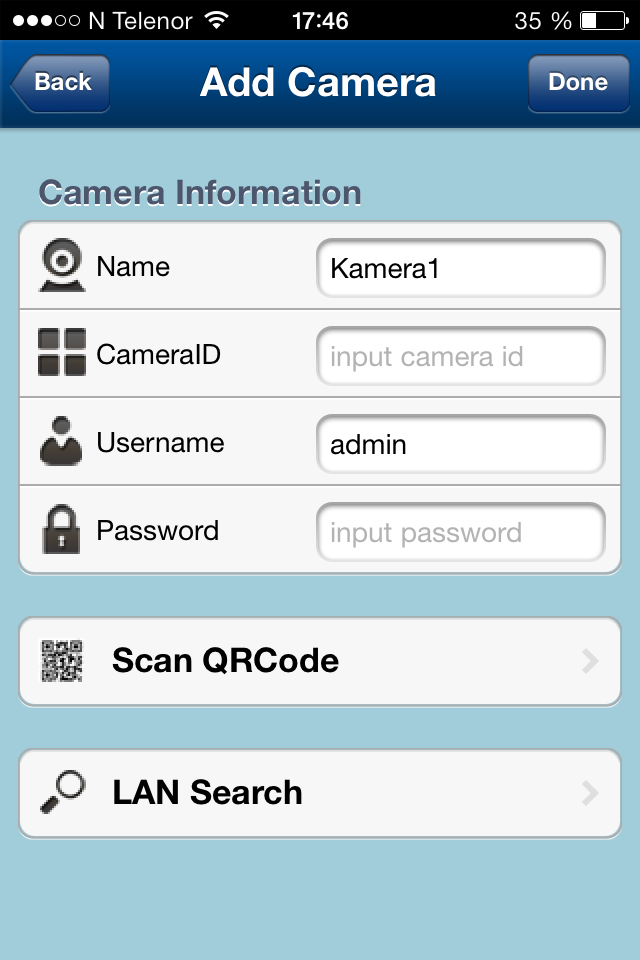

23 9.3 Bilden nedan kommer upp. Om du vet vad P2P ID-en/ CameraID på kameran är, kan du fylla i det här direkt med användarnamn, lösenord och namn på kameran och trycka på «Done». Alternativt kan du skanna QR-koden under kameran, och ID skrivs in automatiskt. 9.4 Side 23 av 25

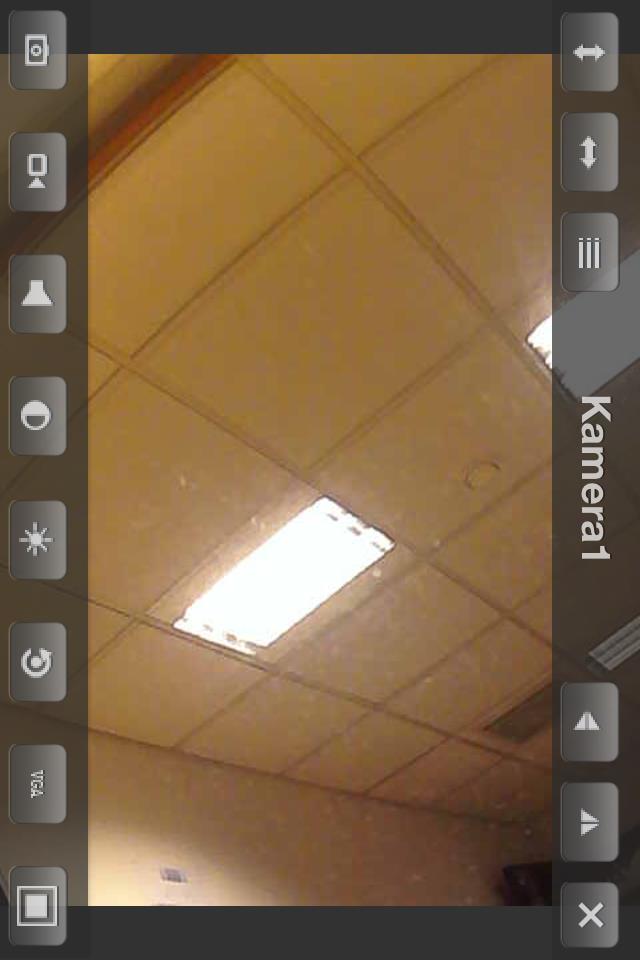

24 Kameran kommer nu att finnas tillgänglig på startskärmen i appen. Om du trycker på den tas den nedersta bilden upp och du har tillgång till kameran. Side 24 av 25

25 Återställ till fabriksinställningar (Restart) Om du har glömt ditt lösenord eller användarnamn, eller om du inte kan logga in i kameran, kan du återställa kameran till fabriksinställningarna. Även i de fall du har ändrat några inställningar som gör att kameran inte fungerar på det sätt du vill och du inte kommer ihåg hur du inaktiverar dessa funktioner, kan du helt enkelt återställa kameran. Kom då ihåg att användarnamnet kommer vara "admin", medan lösenordet är ingenting (blankt) återställningsknappen ligger på en av de två gavlar som kommer ut av internet entrén finns en vit knapp. Medan kameran är ansluten trycker du på återställningsknappen och håller den under 1 minut. Sedan ansluter strömmen. När kameran nu är ansluten, återställs den till fabriksinställningarna. Använd den procedur som beskrivs ovan (2.3) för att återansluta kameran. Side 25 av 25
