LAN Port: 4 X RJ45 10/100BASE-TX Fast Ethernet med Auto MDI/MDIX. Resetknapp: Återställer enheten till fabriks inställningar

Transkript

1 Denna enhet kan konfigureras genom att använda ett webb program, ex. Internet Explorer 6, Netscape Navigator DSL-504T ADSL Router Orientering Användande av annan ström adapter med annan volt/amper nivå kan skada enheten och garantin blir ogiltig ADSL Port: Avsedd för Annex A anslutningar LAN Port: 4 X RJ45 10/100BASE-TX Fast Ethernet med Auto MDI/MDIX Resetknapp: Återställer enheten till fabriks inställningar Strömkontakt: Avsett för adapter med 12 Volt AC/1.2A

2 Installera splittern Installera splittern mellan modemet och ditt första (inkommande) telejack. Använd den medföljande mellanproppen för att ansluta splittern till telejacket. Kontrollera att respektive kabel ansluts till motsvarande port på splittern (Line/Phone och Modem). Splittern har två uttag, och du skall ansluta kablarna enligt följande: Line/Phone Kopplas till vägguttaget (telejacket) med den korta kabeln Modem Kopplas till ADSLmodemet med den långa kabeln Anslutning av DSL-504T 1 Anslut telefonkabeln från splittern till DSL-504T 3 Anslut din dator till DSL-504T med en nätverks kabel 2 Anslut strömkabeln till enheten 1 Anslut telefonkabeln från DSL- G604T till splitterni porten märkt MODEM. 2 3 Stick AC-adaptern i ett vägguttag och anslut strömkabeln till enheten. Anslut ena änden av den medföljande nätverkskabeln till en av Ethernet portarna, och den andra änden till nätverkskortet på din dator. Se till att datorn är påslagen.

3 Dioderna tolkas enligt tabellen: Power Lyser grönt när strömmen är kopplad till enheten Status Blinkar grönt när enheten fungerar normalt ADSL: Link/Act Lyser fast grönt när ADSL anslutningen är initierad. Under initieringen, som tar cirka en minut, är dioden släckt. Dioden blinkar vid trafik. Ethernet: Link/ Act Lyser fast grönt när en nätverksenhet är rätt kopplad till Ethernet porten. Dioden blinkar vid trafik. Nätverks konfigurering För att konfigurera ditt system för att ta emot en IP adress från din Internet leverantör krävs det att TCP/IP protokollet är installerat på din dator. Om du har en Ethernet port (nätverkskort) och Windows XP på din dator, har du förmodligen redan installerat TCP/IP. Om du använder Windows XP, finns detta redan förvalt som standard. Nedan hittar du ett illustrerat exempel på hur du konfigurerar Windows XP för att ta emot DHCP inställningar automatiskt från ditt ADSL modem (Internet leverantör). Du hittar också steg för steg anvisningar för de vanligast förekommande operativsystemen såsom Windows 98 och 2000.

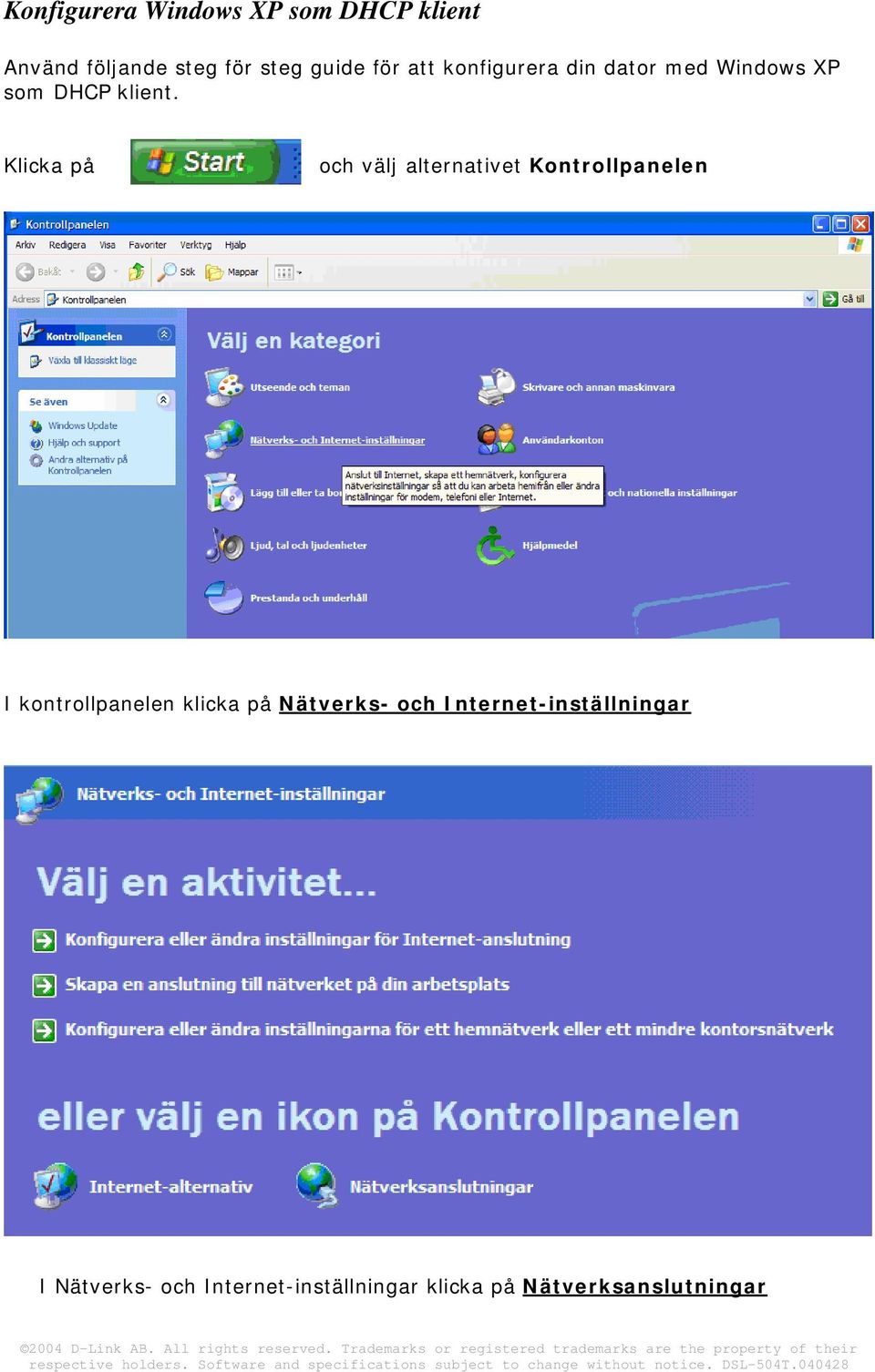

4 Konfigurera Windows XP som DHCP klient Använd följande steg för steg guide för att konfigurera din dator med Windows XP som DHCP klient. Klicka på och välj alternativet Kontrollpanelen I kontrollpanelen klicka på Nätverks- och Internet-inställningar I Nätverks- och Internet-inställningar klicka på Nätverksanslutningar

5 Markera Anslutning till lokalt nätverk ikonen genom att klicka på den en gång. Du får en ny valmöjlighet i fältet till vänster. Klicka på Ändra inställningar för den här anslutningen under Nätverksaktiviteter i fältet till vänster

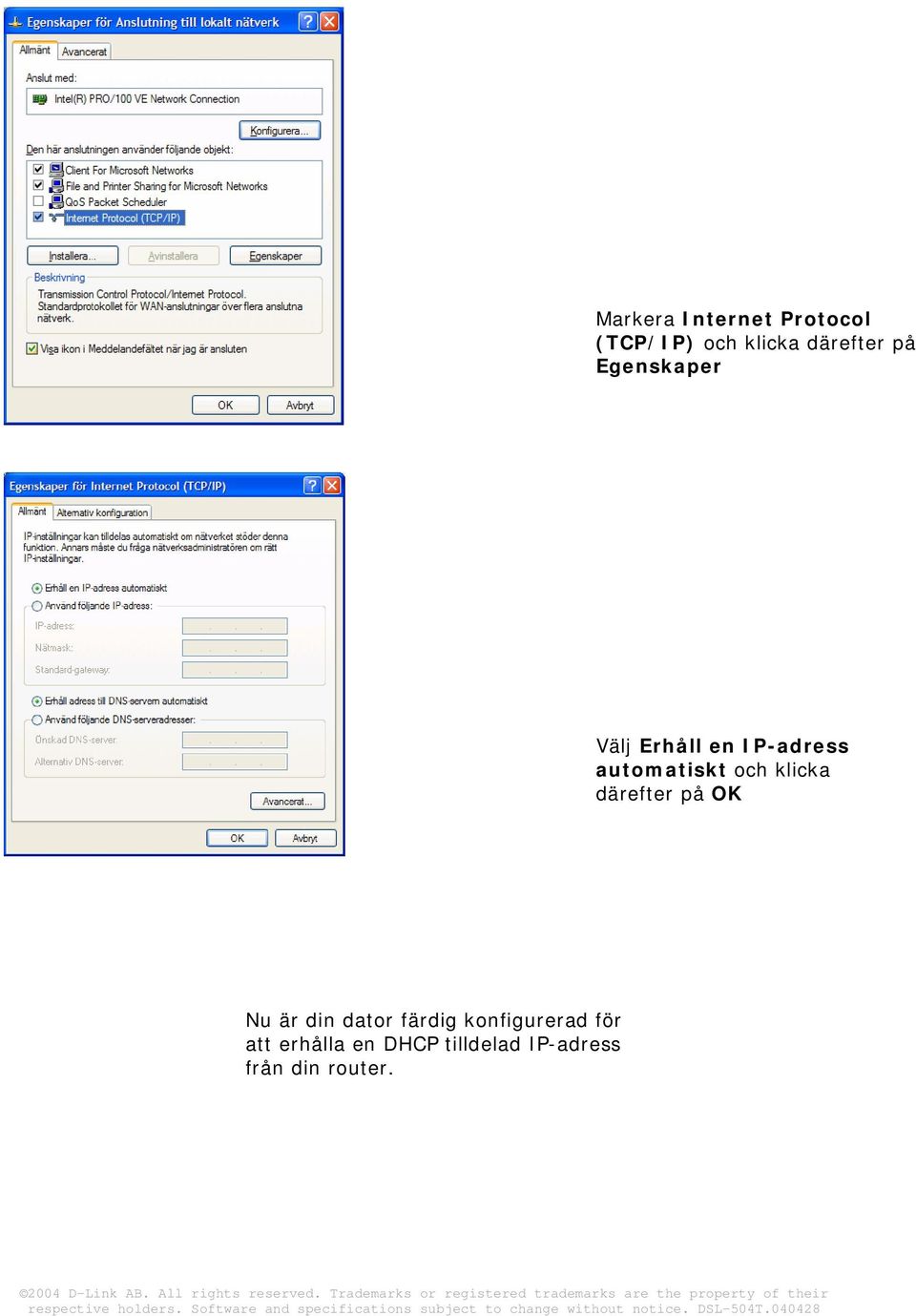

6 Markera Internet Protocol (TCP/IP) och klicka därefter på Egenskaper Välj Erhåll en IP-adress automatiskt och klicka därefter på OK Nu är din dator färdig konfigurerad för att erhålla en DHCP tilldelad IP-adress från din router.

7 Konfigurera Windows 2000 som DHCP klient Högerklicka på ikonen Mina Nätverksplatser på skrivbordet och välj Egenskaper. Högerklicka sedan på Anslutning till lokalt nätverk och välj Egenskaper Markera Internet Protocol (TCP/IP) och klicka på Egenskaper. Välja Erhåll IP adress automatiskt och Erhåll adress till DNSservern automatiskt. Sedan kan du klicka OK

8 Kontroll av IP adress Gå in på Start/Kör och skriv cmd. Sedan kommer kommandotolken upp där du skriver in ipconfig. Kontrollera att du fått en IP adress tilldelat från routern. IP adresserna ska börja med X.

9 Konfigurera Windows 98 som DHCP klient Högerklicka på ikonen Nätverket som du har på skrivbordet och välj Egenskaper, eller så går du till kontrollpanelen, och klickar där på Nätverk. Följande komponenter ska du ha installerat: Klient för Microsoft-nätverk Nätverkskortet TCP/IP för nätverkskortet Markera TCP/IP för ditt nätverkskort och välj Egenskaper.

10 Välj fliken IP-Adress och se till att Erhåll en IPadress automatiskt är vald. Därefter klickar du på fliken Gateway. Ingen Gateway skall vara installerad. Om du har en Gateway installerad, markera den och klicka sedan Ta bort

11 Klicka sedan på fliken DNS-konfiguration. Välj Inaktivera DNS Om du har en adress i listan, markera den och klicka sedan Ta bort Klicka sedan OK hela vägen ut från egenskaper och starta om datorn

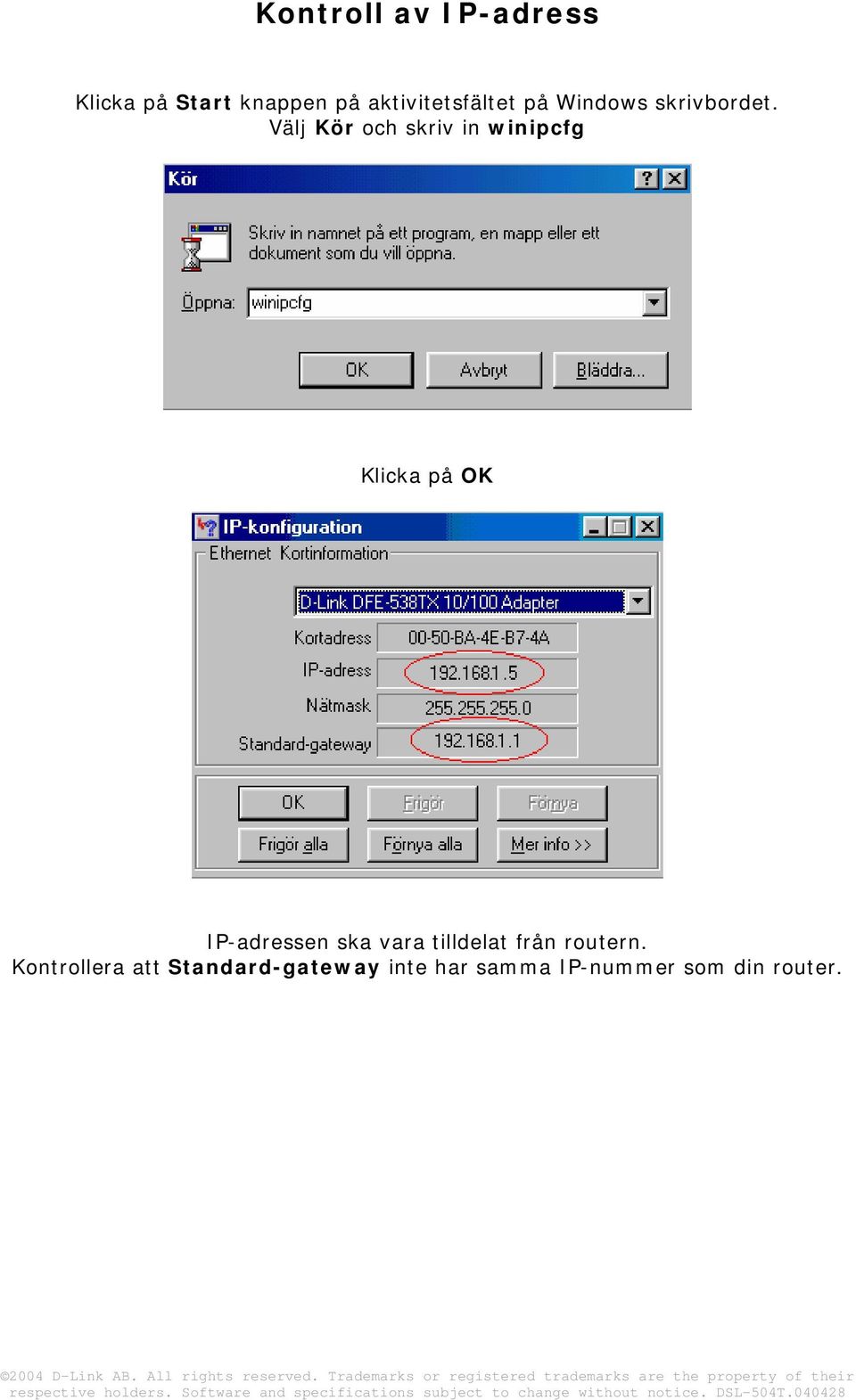

12 Kontroll av IP-adress Klicka på Start knappen på aktivitetsfältet på Windows skrivbordet. Välj Kör och skriv in winipcfg Klicka på OK IP-adressen ska vara tilldelat från routern. Kontrollera att Standard-gateway inte har samma IP-nummer som din router.

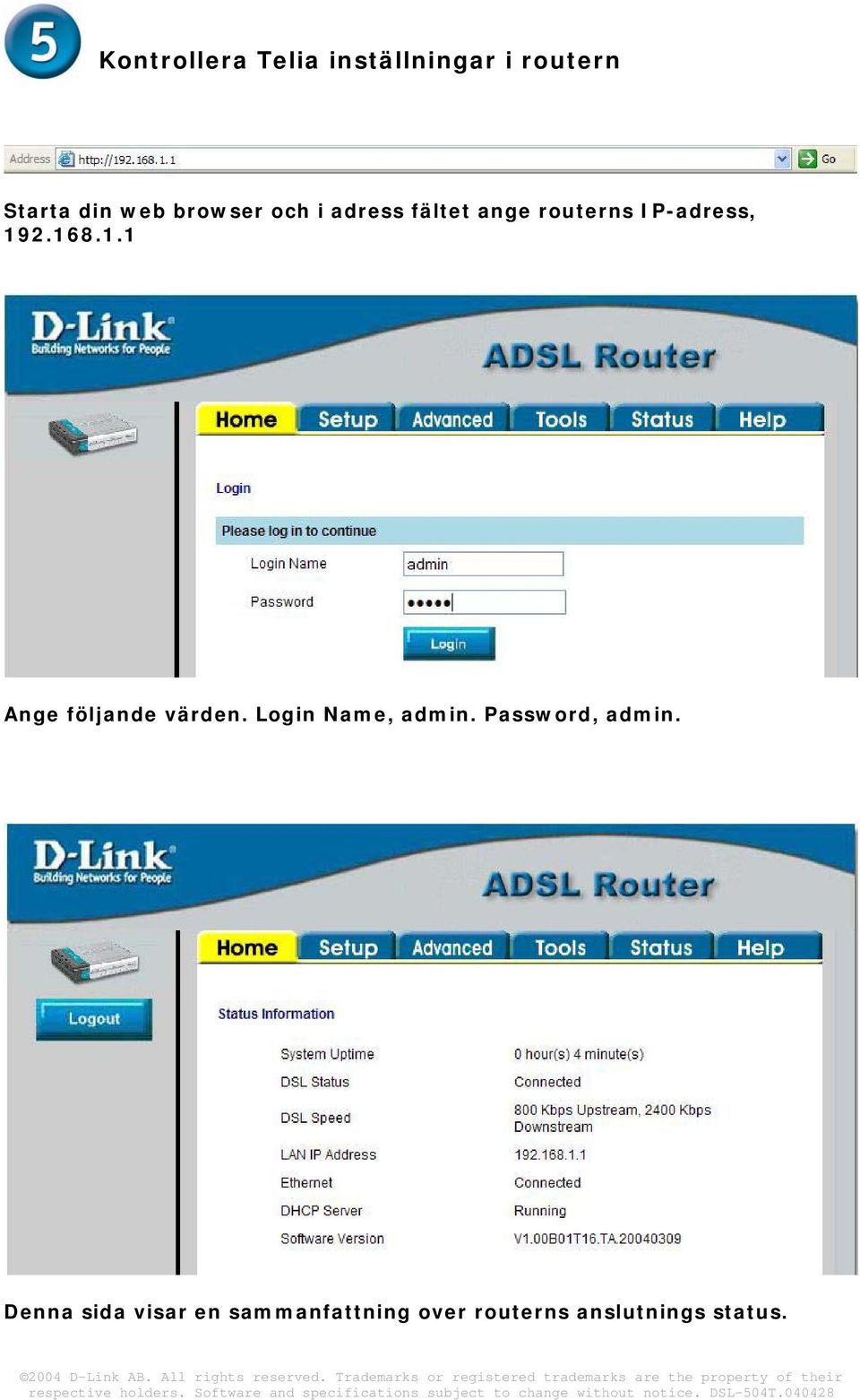

13 Kontrollera Telia inställningar i routern Starta din web browser och i adress fältet ange routerns IP-adress, Ange följande värden. Login Name, admin. Password, admin. Denna sida visar en sammanfattning over routerns anslutnings status.

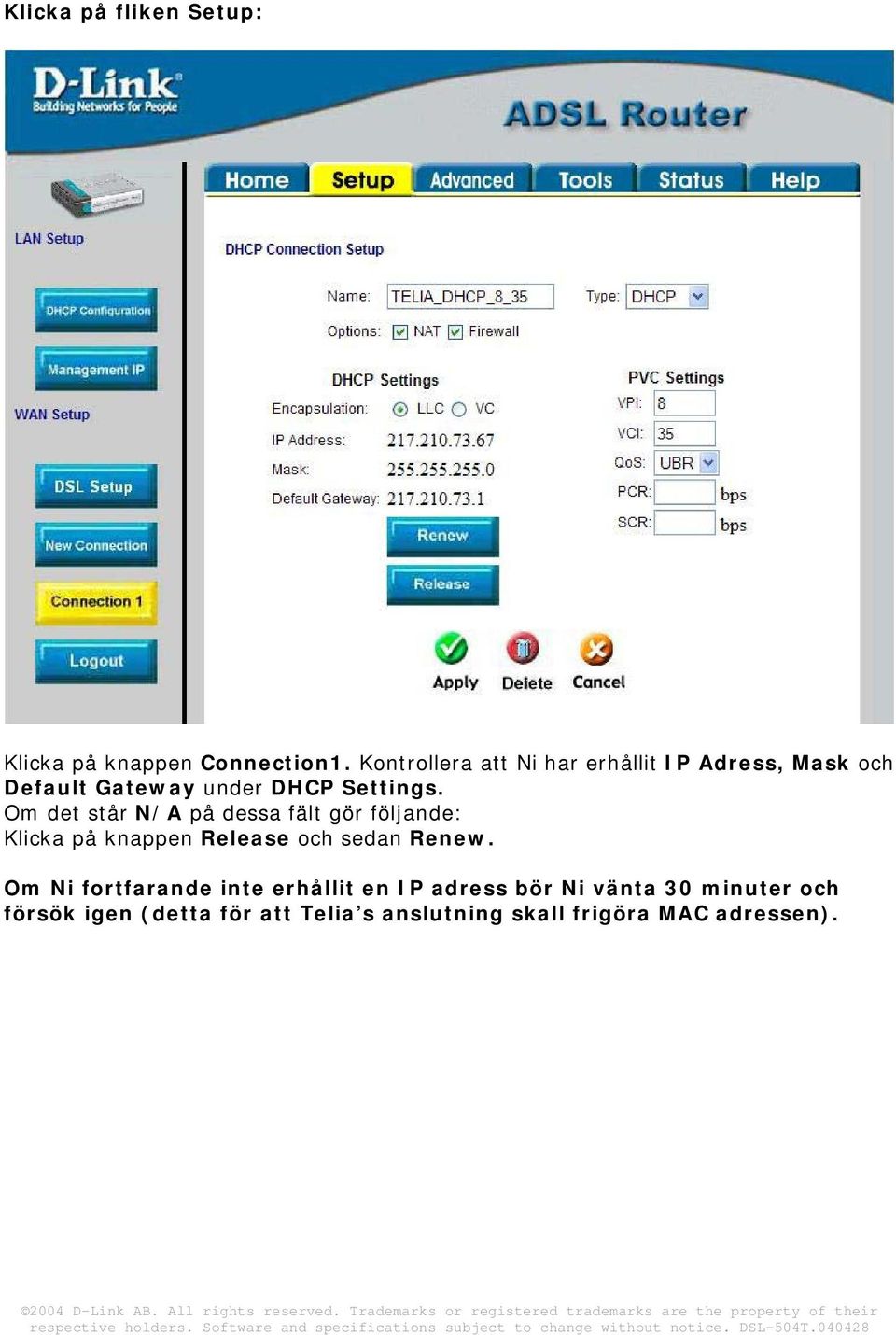

14 Klicka på fliken Setup: Klicka på knappen Connection1. Kontrollera att Ni har erhållit IP Adress, Mask och Default Gateway under DHCP Settings. Om det står N/A på dessa fält gör följande: Klicka på knappen Release och sedan Renew. Om Ni fortfarande inte erhållit en IP adress bör Ni vänta 30 minuter och försök igen (detta för att Telia s anslutning skall frigöra MAC adressen).

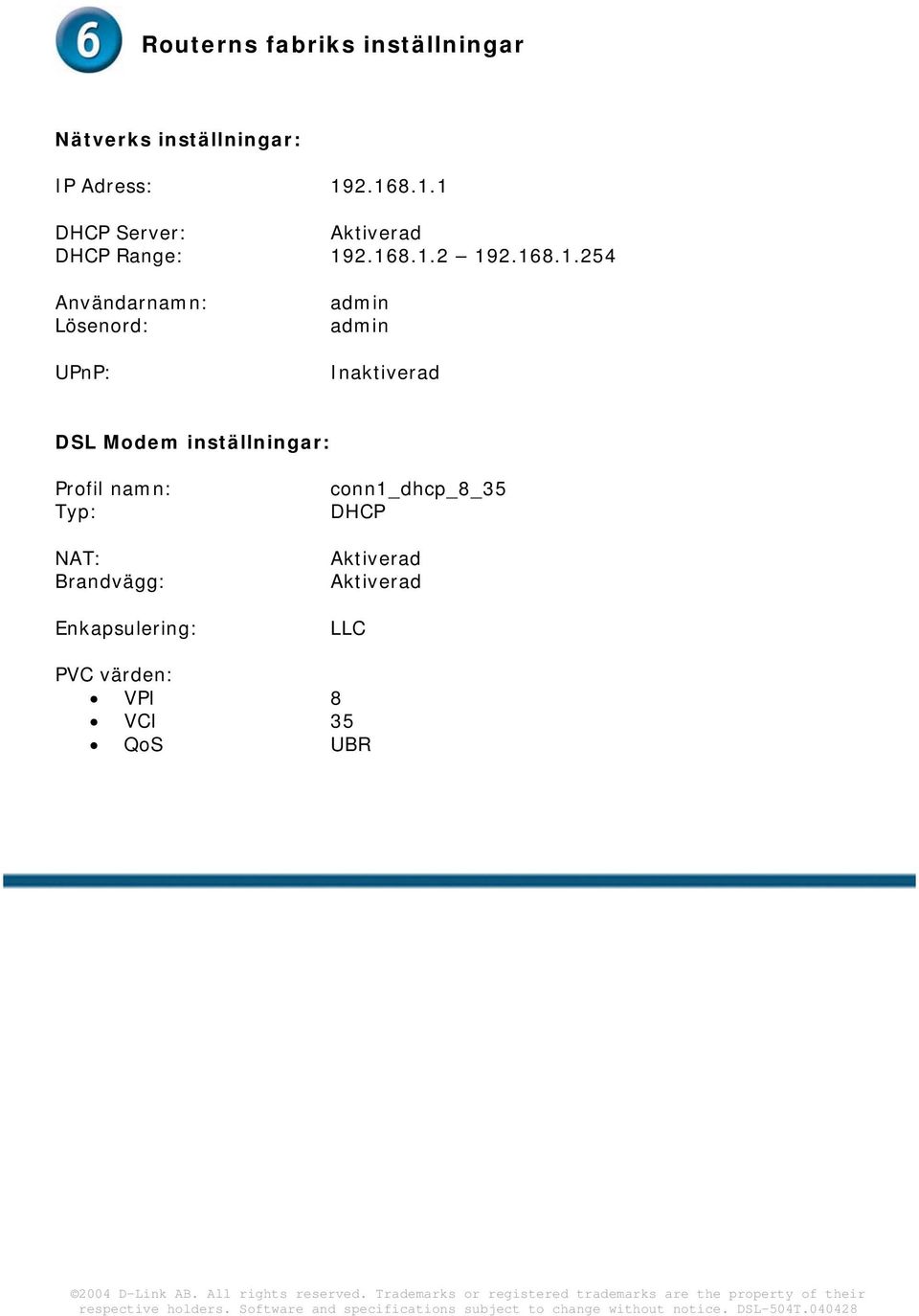

15 Routerns fabriks inställningar Nätverks inställningar: IP Adress: DHCP Server: Aktiverad DHCP Range: Användarnamn: Lösenord: UPnP: admin admin Inaktiverad DSL Modem inställningar: Profil namn: Typ: NAT: Brandvägg: Enkapsulering: conn1_dhcp_8_35 DHCP Aktiverad Aktiverad LLC PVC värden: VPI 8 VCI 35 QoS UBR

16 Teknisk Support Ni kan hitta firmware uppdateringar samt dokumentation på vår hemsida. D-Link erbjuder gratis teknisk support till sina kunder inom Sverige under produktens garantiperiod. Kunder inom Sverige kan kontakta D-Links tekniska support genom att besöka vår support sida eller per telefon. Teknisk Support till kunder inom Sverige: D-Links Tekniska Support per Telefon: Måndag till fredag, 8-22 D-Links Tekniska Support per Internet: D-Links Tekniska Support Portal:
