ERICSSON HM410DP INSTALLATIONSMANUAL

Transkript

1 ERICSSON HM410DP INSTALLATIONSMANUAL

2 2 ERICSSON HM410DP INSTALLATIONSMANUAL... 3 KABLARNAS INKOPPLING... 3 INSTÄLLNINGAR OCH KONFIGURERING...4 DATORNS INSTÄLLNINGAR...4 KONFIGURERING...4 CONFIGURATION WIZARD... 6 Routad förbindelse (rekommenderas)... 6 Bryggad förbindelse... 9 IBRUKTAGNING AV INTERNETFÖRBINDELSEN DATORNS INSTÄLLNINGAR...12 MÄRKLAMPOR RESET TILLÄGGSINFORMATION... 13

3 3 ERICSSON HM410DP INSTALLATIONSMANUAL Ericsson HM410dp är inte färdigt konfigurerad för Netikka DSL anslutningen. HM410 måste alltså konfigureras före ibruktagning. Efter konfigurationen hämtar modemet automatiskt IP-addressen från nätet och fungerar alltså då i alla DHCP-anslutningar. KABLARNAS INKOPPLING HM410:s inkoppling: Koppla HM410 till strömkällan. Koppla Ethernet-kabeln till LAN-kontakten och den andra änden till datorns Ethernet-kort elle till en switch. Koppla ADSL-linjen till ADSL-kontakten. Om telefonanslutning används på samma linje, skall även ett ADSL-filter användas. Filtret hindrar att störningar uppkommer på linjen.

4 4 INSTÄLLNINGAR OCH KONFIGURERING DATORNS INSTÄLLNINGAR lokalnätverk. Aktivera Internet-protokoll (TCP/IP) och tryck egenskaper. Starta Ericsson HM410 och därefter datorn. Ställ in datorn att hämta IP-addressen automatiskt: Start-> Kontrollpanelen -> Nätverks och Internet inställningar. Välj egenskaper för Anslutning till Välj Använd följande IP-address och fyll i dessa inställningar , och Tryck OK. Starta om datorn om så krävs. KONFIGURERING HM410 kan konfigureras med hjälp av Web-browsern. Inställningarna sparas genom att gå till Save Configuration sidan och tryck på Save-knappen. HM410:s standard IP-address är Öppna browsern och skriv i addressfältet IP-addressen för modemet: Först frågas användarnamn och lösenord. Som standard är användarnamnet admin och lösenordet admin.

5 5 HM410:s konfigureringsfönster

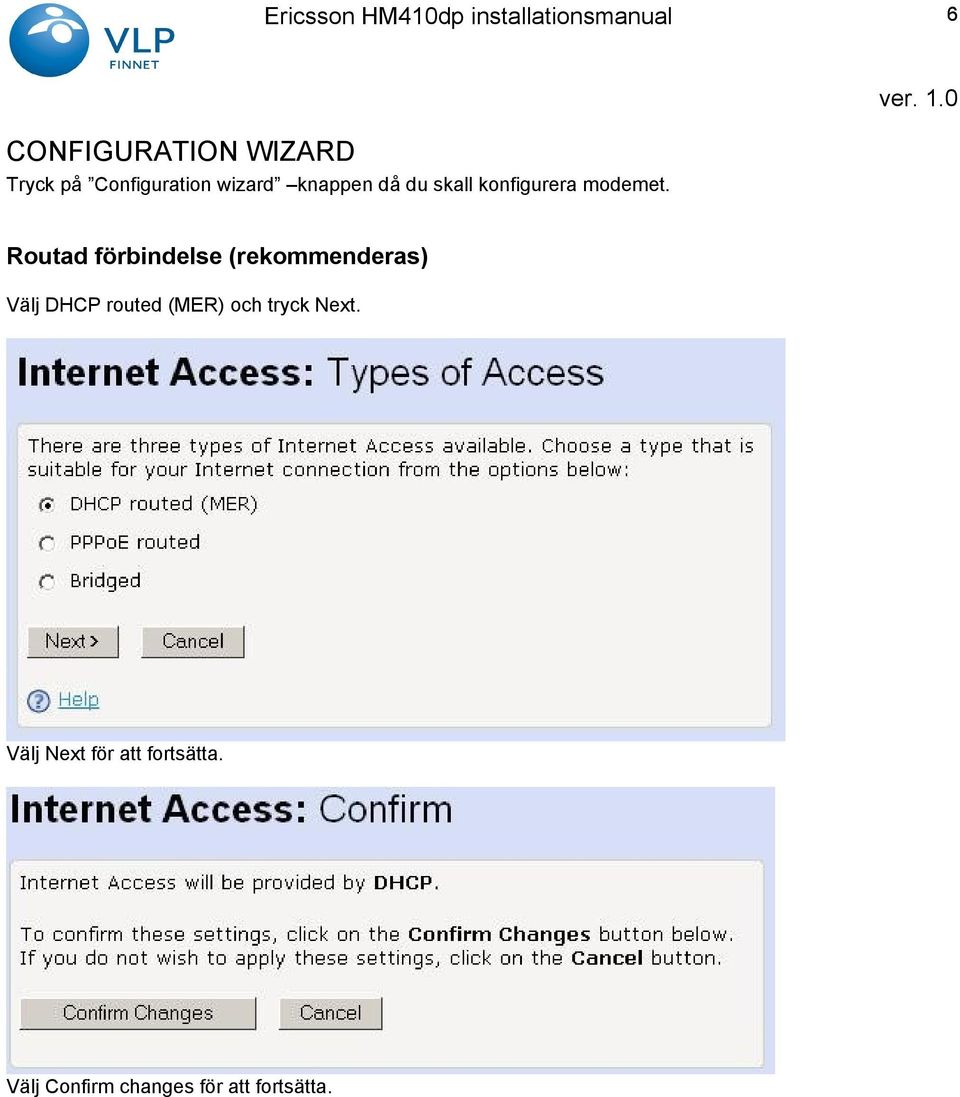

6 6 CONFIGURATION WIZARD Tryck på Configuration wizard knappen då du skall konfigurera modemet. Routad förbindelse (rekommenderas) Välj DHCP routed (MER) och tryck Next. Välj Next för att fortsätta. Välj Confirm changes för att fortsätta.

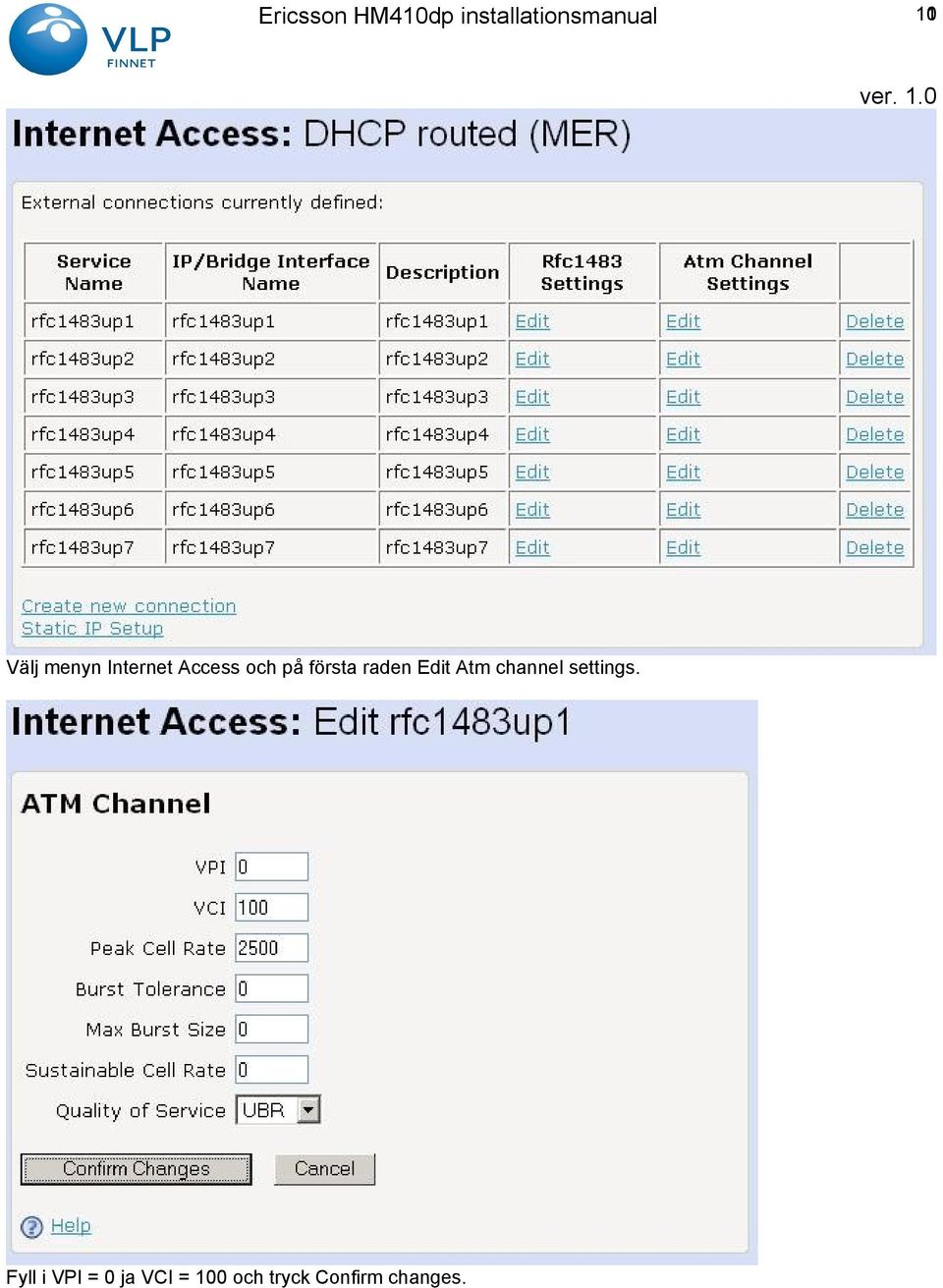

7 7 Välj menyn Internet Access och på första raden Edit Atm channel settings. Fyll i VPI = 0 ja VCI = 100 och tryck Confirm changes.

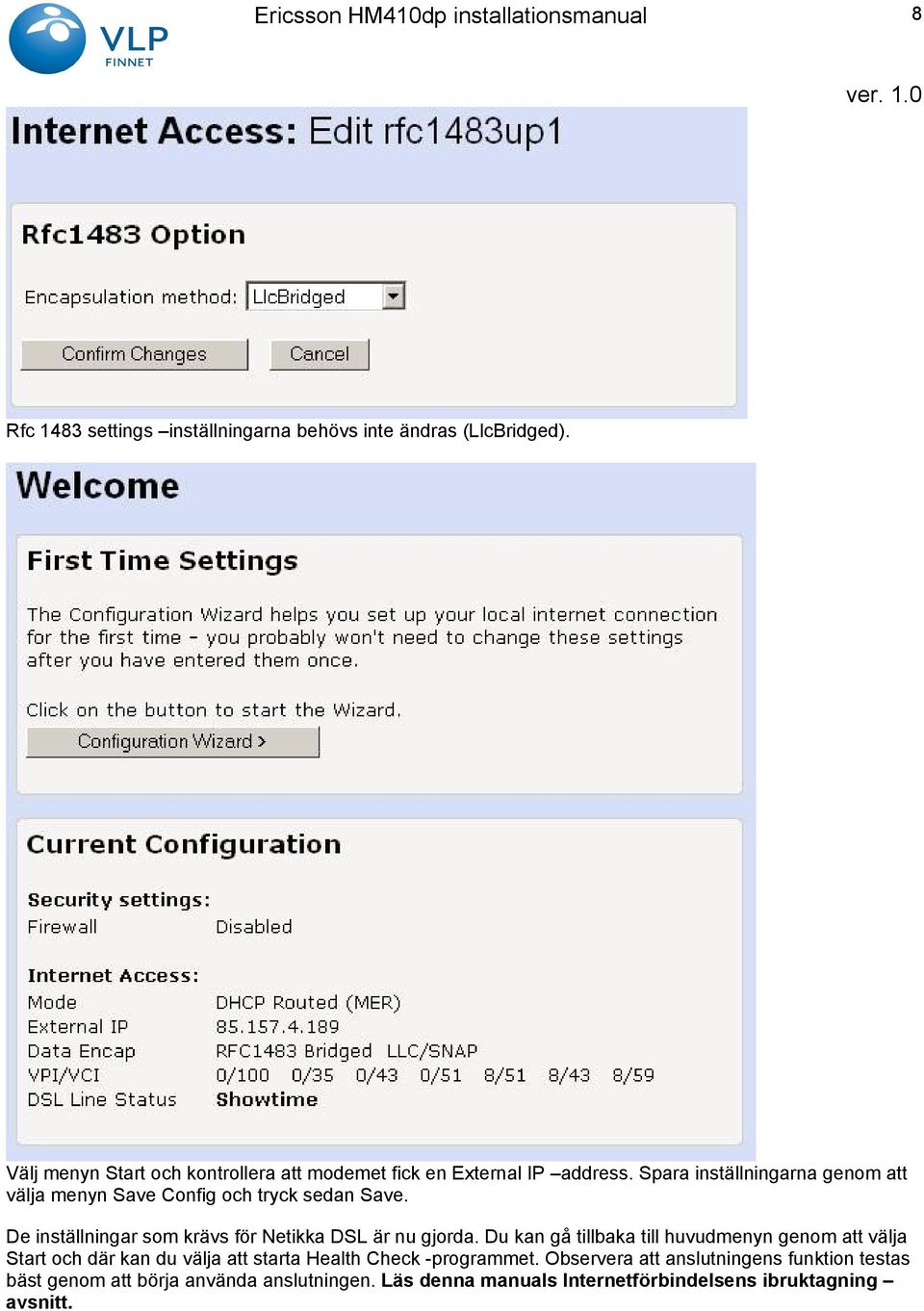

8 8 Rfc 1483 settings inställningarna behövs inte ändras (LlcBridged). Välj menyn Start och kontrollera att modemet fick en External IP address. Spara inställningarna genom att välja menyn Save Config och tryck sedan Save. De inställningar som krävs för Netikka DSL är nu gjorda. Du kan gå tillbaka till huvudmenyn genom att välja Start och där kan du välja att starta Health Check -programmet. Observera att anslutningens funktion testas bäst genom att börja använda anslutningen. Läs denna manuals Internetförbindelsens ibruktagning avsnitt.

9 9 Bryggad förbindelse Välj Bridged och tryck Next. Välj Next för att fortsätta. Välj Confirm changes för att fortsätta.

10 101 Välj menyn Internet Access och på första raden Edit Atm channel settings. Fyll i VPI = 0 ja VCI = 100 och tryck Confirm changes.

11 11 Rfc 1483 settings inställningarna behövs inte ändras (LlcBridged). Välj menyn Start och kontrollera modemets inställningar. Spara inställningarna genom att välja menyn Save Config och tryck sedan Save. De inställningar som krävs för Netikka DSL är nu gjorda. Du kan gå tillbaka till huvudmenyn genom att välja Start och där kan du välja att starta Health Check -programmet. Observera att anslutningens funktion testas bäst genom att börja använda anslutningen. Läs denna manuals Ibruktagning av Internetförbindelsen avsnitt.

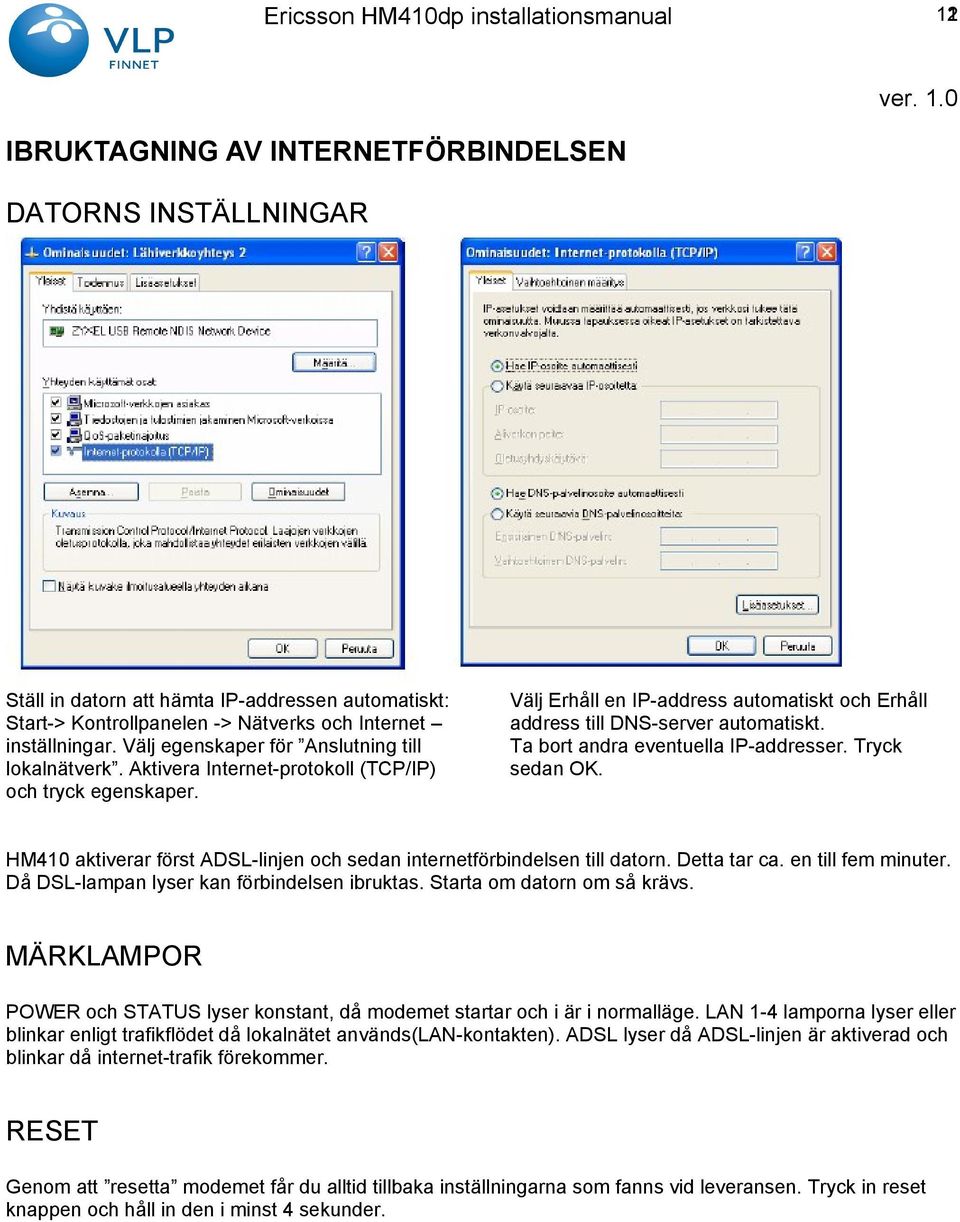

12 121 IBRUKTAGNING AV INTERNETFÖRBINDELSEN DATORNS INSTÄLLNINGAR Ställ in datorn att hämta IP-addressen automatiskt: Start-> Kontrollpanelen -> Nätverks och Internet inställningar. Välj egenskaper för Anslutning till lokalnätverk. Aktivera Internet-protokoll (TCP/IP) och tryck egenskaper. Välj Erhåll en IP-address automatiskt och Erhåll address till DNS-server automatiskt. Ta bort andra eventuella IP-addresser. Tryck sedan OK. HM410 aktiverar först ADSL-linjen och sedan internetförbindelsen till datorn. Detta tar ca. en till fem minuter. Då DSL-lampan lyser kan förbindelsen ibruktas. Starta om datorn om så krävs. MÄRKLAMPOR POWER och STATUS lyser konstant, då modemet startar och i är i normalläge. LAN 1-4 lamporna lyser eller blinkar enligt trafikflödet då lokalnätet används(lan-kontakten). ADSL lyser då ADSL-linjen är aktiverad och blinkar då internet-trafik förekommer. RESET Genom att resetta modemet får du alltid tillbaka inställningarna som fanns vid leveransen. Tryck in reset knappen och håll in den i minst 4 sekunder.

13 131 TILLÄGGSINFORMATION Ibruktagande- och användnings-stöd fås från Vasa Läns Telefon Ab:s Netikka Helpdesk på numret (0,45 /min + lna) Tilläggsinformation om modemet och dess egenskaper och engelska manualer fås från internetaddressen
