1 Ethernet TCP/IP Quantum, Premium och Momentum Modemkommunikation mellan PC och ett Ethernet TCP/IP nätverk

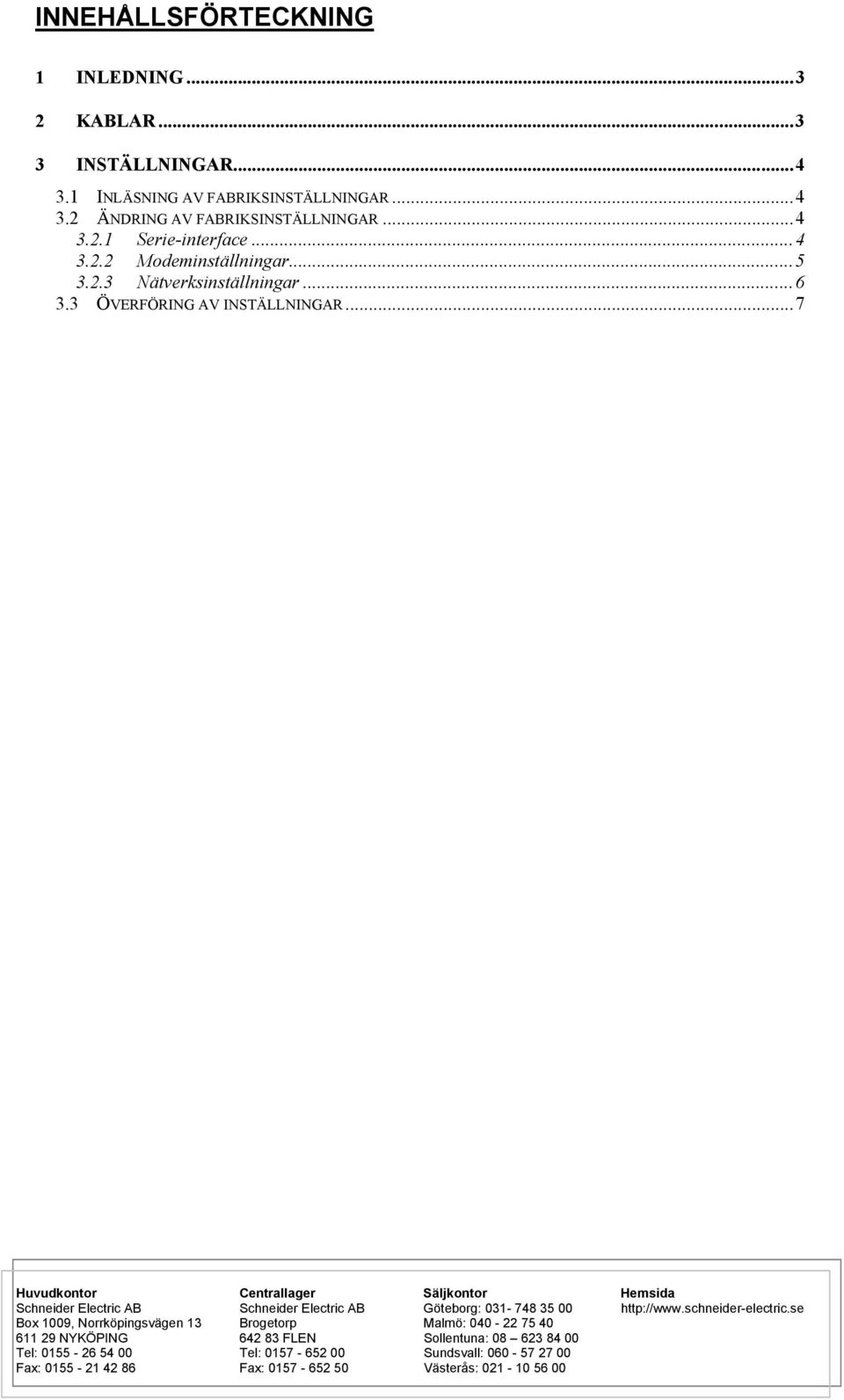

2 INNEHÅLLSFÖRTECKNING 1 INLEDNING KABLAR INSTÄLLNINGAR INLÄSNING AV FABRIKSINSTÄLLNINGAR ÄNDRING AV FABRIKSINSTÄLLNINGAR Serie-interface Modeminställningar Nätverksinställningar ÖVERFÖRING AV INSTÄLLNINGAR...7 Huvudkontor Centrallager Säljkontor Hemsida Schneider Electric AB Schneider Electric AB Göteborg: Box 1009, Norrköpingsvägen 13 Brogetorp Malmö: NYKÖPING FLEN Sollentuna: Tel: Tel: Sundsvall: Fax: Fax: Västerås:

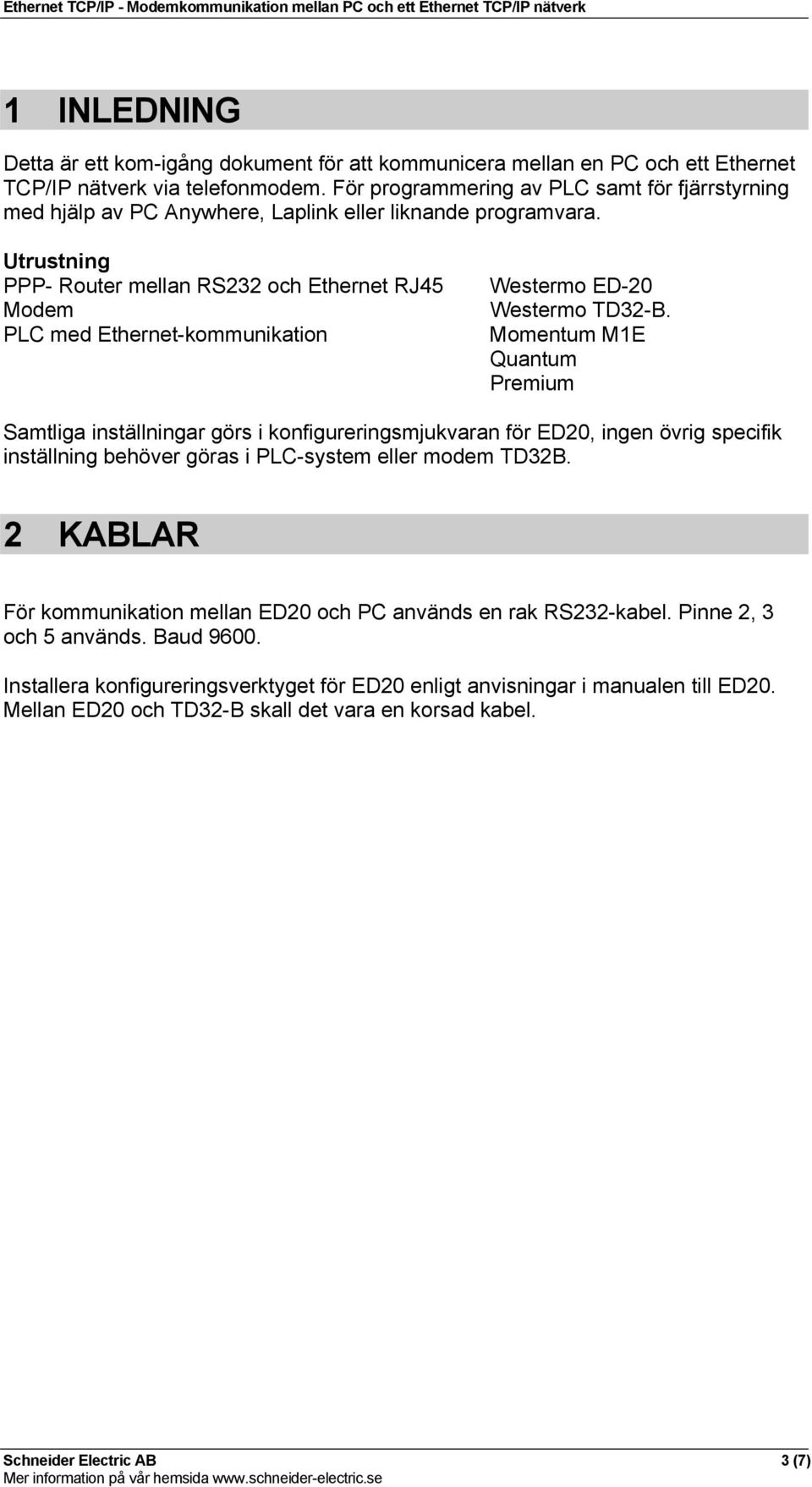

3 1 INLEDNING Detta är ett kom-igång dokument för att kommunicera mellan en PC och ett Ethernet TCP/IP nätverk via telefonmodem. För programmering av PLC samt för fjärrstyrning med hjälp av PC Anywhere, Laplink eller liknande programvara. Utrustning PPP- Router mellan RS232 och Ethernet RJ45 Modem PLC med Ethernet-kommunikation Westermo ED-20 Westermo TD32-B. Momentum M1E Quantum Premium Samtliga inställningar görs i konfigureringsmjukvaran för ED20, ingen övrig specifik inställning behöver göras i PLC-system eller modem TD32B. 2 KABLAR För kommunikation mellan ED20 och PC används en rak RS232-kabel. Pinne 2, 3 och 5 används. Baud Installera konfigureringsverktyget för ED20 enligt anvisningar i manualen till ED20. Mellan ED20 och TD32-B skall det vara en korsad kabel. Schneider Electric AB 3 (7)

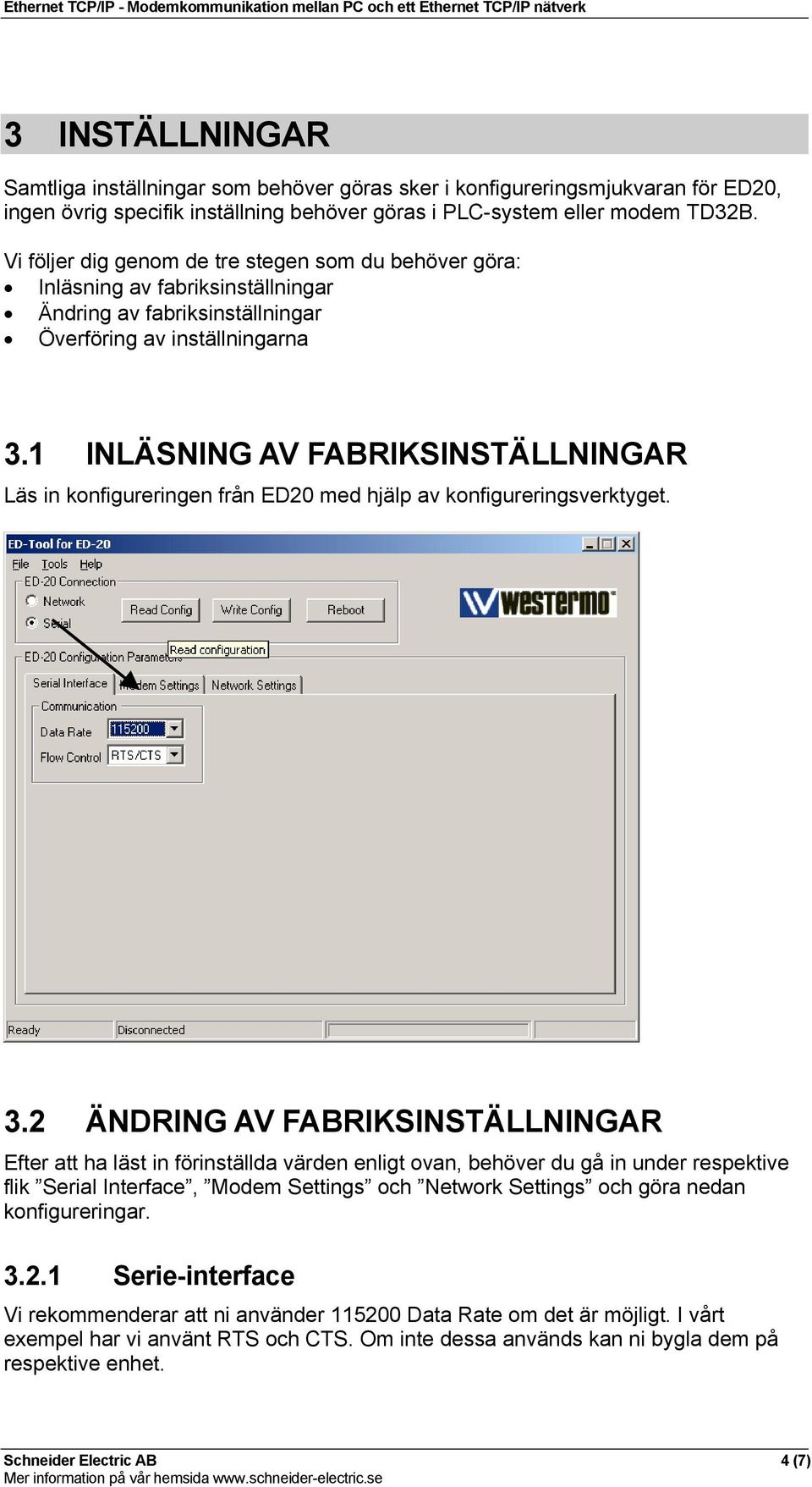

4 3 INSTÄLLNINGAR Samtliga inställningar som behöver göras sker i konfigureringsmjukvaran för ED20, ingen övrig specifik inställning behöver göras i PLC-system eller modem TD32B. Vi följer dig genom de tre stegen som du behöver göra: Inläsning av fabriksinställningar Ändring av fabriksinställningar Överföring av inställningarna 3.1 INLÄSNING AV FABRIKSINSTÄLLNINGAR Läs in konfigureringen från ED20 med hjälp av konfigureringsverktyget. 3.2 ÄNDRING AV FABRIKSINSTÄLLNINGAR Efter att ha läst in förinställda värden enligt ovan, behöver du gå in under respektive flik Serial Interface, Modem Settings och Network Settings och göra nedan konfigureringar Serie-interface Vi rekommenderar att ni använder Data Rate om det är möjligt. I vårt exempel har vi använt RTS och CTS. Om inte dessa används kan ni bygla dem på respektive enhet. Schneider Electric AB 4 (7)

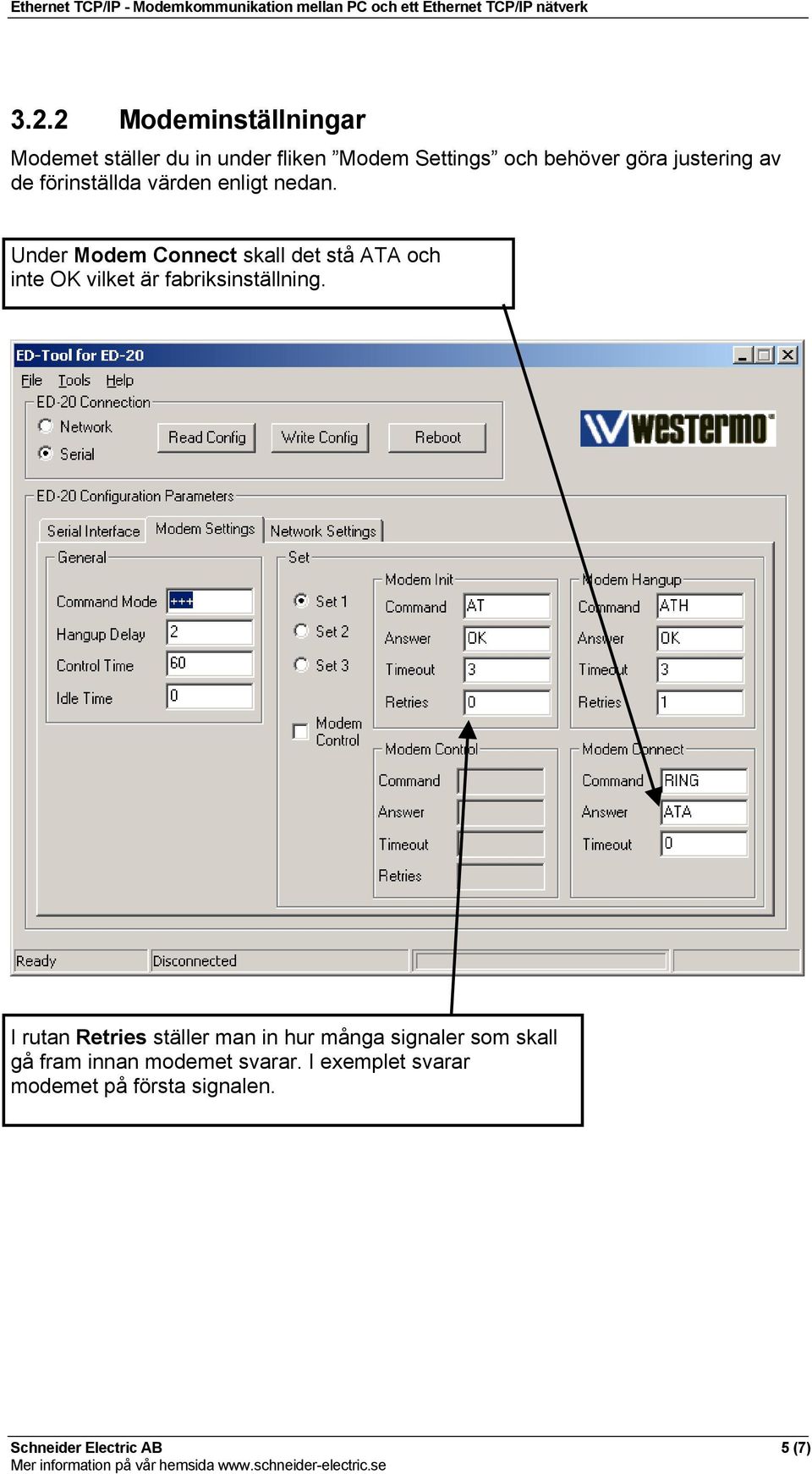

5 3.2.2 Modeminställningar Modemet ställer du in under fliken Modem Settings och behöver göra justering av de förinställda värden enligt nedan. Under Modem Connect skall det stå ATA och inte OK vilket är fabriksinställning. I rutan Retries ställer man in hur många signaler som skall gå fram innan modemet svarar. I exemplet svarar modemet på första signalen. Schneider Electric AB 5 (7)

6 3.2.3 Nätverksinställningar Nedan inställningar behöver göras under fliken Network Settings. I exemplet har vi inte använt oss av användarnamn och lösenord Local Network Interface Under Local Network Interface ställer man in de PPP inställningar som kommer att tilldelas den maskin som ringer in till nätet via telefon. Det är i skrivande stund inte helt klart med Westermo om man måste ha samma adress på Local IP och Gateway IP Address, men Westermo rekommenderar det. Dessa Adresser kommer dock inte att figurera annat än in till den dator som ringer upp. Remote Address är den adress som tilldelas den PC som ringer upp Remote Network Interface Under Remote Network Interface ställer man in de inställningar som skall användas i det fasta LAN som ED20 routern sitter på. Även här rekommenderar Westermo att man använder sig av samma adress på Local IP Address och Gateway IP Address, Schneider Electric AB 6 (7)

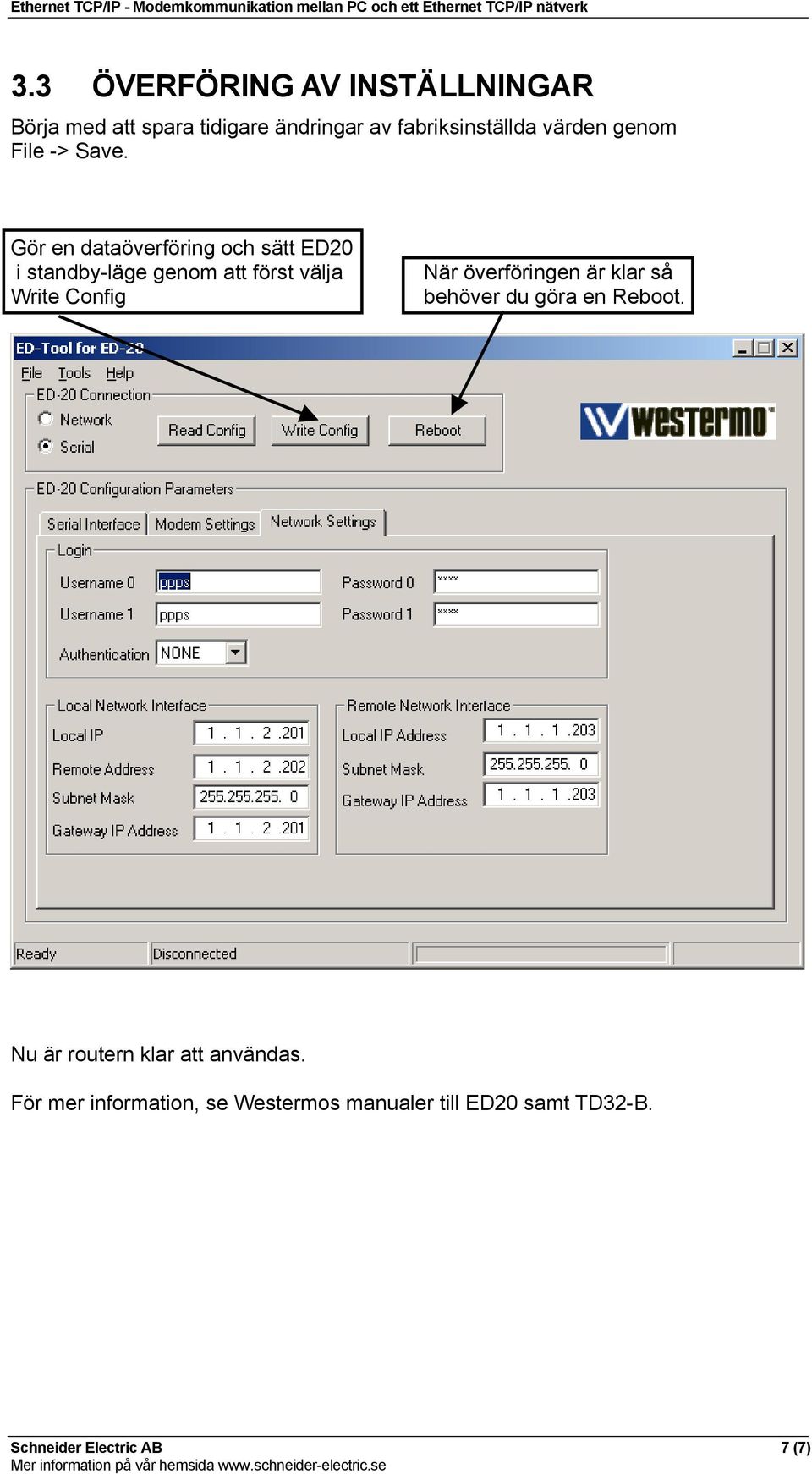

7 3.3 ÖVERFÖRING AV INSTÄLLNINGAR Börja med att spara tidigare ändringar av fabriksinställda värden genom File -> Save. Gör en dataöverföring och sätt ED20 i standby-läge genom att först välja Write Config När överföringen är klar så behöver du göra en Reboot. Nu är routern klar att användas. För mer information, se Westermos manualer till ED20 samt TD32-B. Schneider Electric AB 7 (7)
