DI-604 Express EtherNetwork bredbandsrouter

Transkript

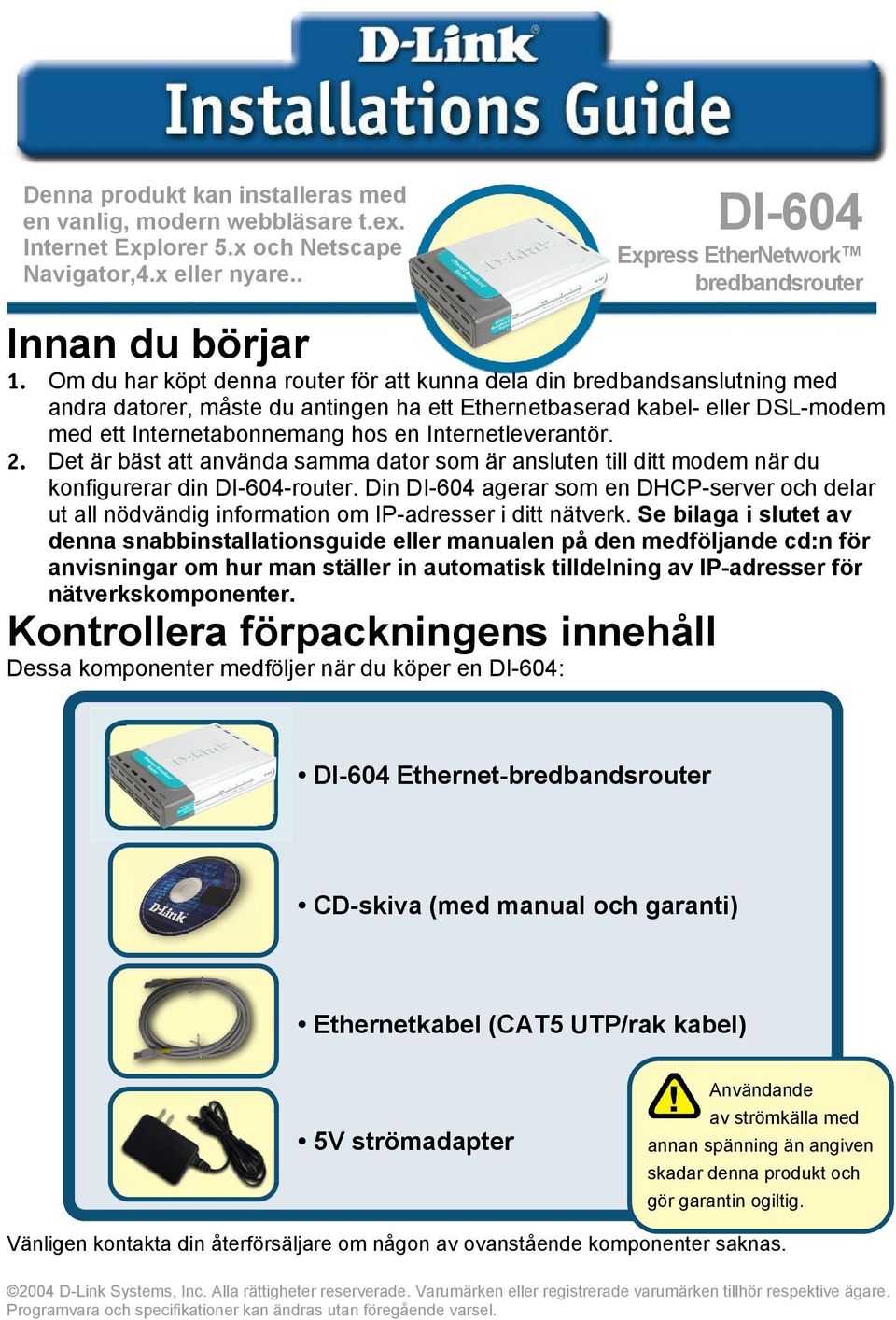

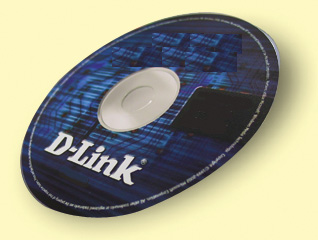

1 Denna produkt kan installeras med en vanlig, modern webbläsare t.ex. Internet Explorer 5.x och Netscape Navigator,4.x eller nyare.. DI-604 Express EtherNetwork bredbandsrouter Innan du börjar 1. Om du har köpt denna router för att kunna dela din bredbandsanslutning med andra datorer, måste du antingen ha ett Ethernetbaserad kabel- eller DSL-modem med ett Internetabonnemang hos en Internetleverantör. 2. Det är bäst att använda samma dator som är ansluten till ditt modem när du konfigurerar din DI-604-router. Din DI-604 agerar som en DHCP-server och delar ut all nödvändig information om IP-adresser i ditt nätverk. Se bilaga i slutet av denna snabbinstallationsguide eller manualen på den medföljande cd:n för anvisningar om hur man ställer in automatisk tilldelning av IP-adresser för nätverkskomponenter. Kontrollera förpackningens innehåll Dessa komponenter medföljer när du köper en DI-604: DI-604 Ethernet-bredbandsrouter CD-skiva (med manual och garanti) Ethernetkabel (CAT5 UTP/rak kabel) 5V strömadapter Användande av strömkälla med annan spänning än angiven skadar denna produkt och gör garantin ogiltig. Vänligen kontakta din återförsäljare om någon av ovanstående komponenter saknas D-Link Systems, Inc. Alla rättigheter reserverade. Varumärken eller registrerade varumärken tillhör respektive ägare. Programvara och specifikationer kan ändras utan föregående varsel.

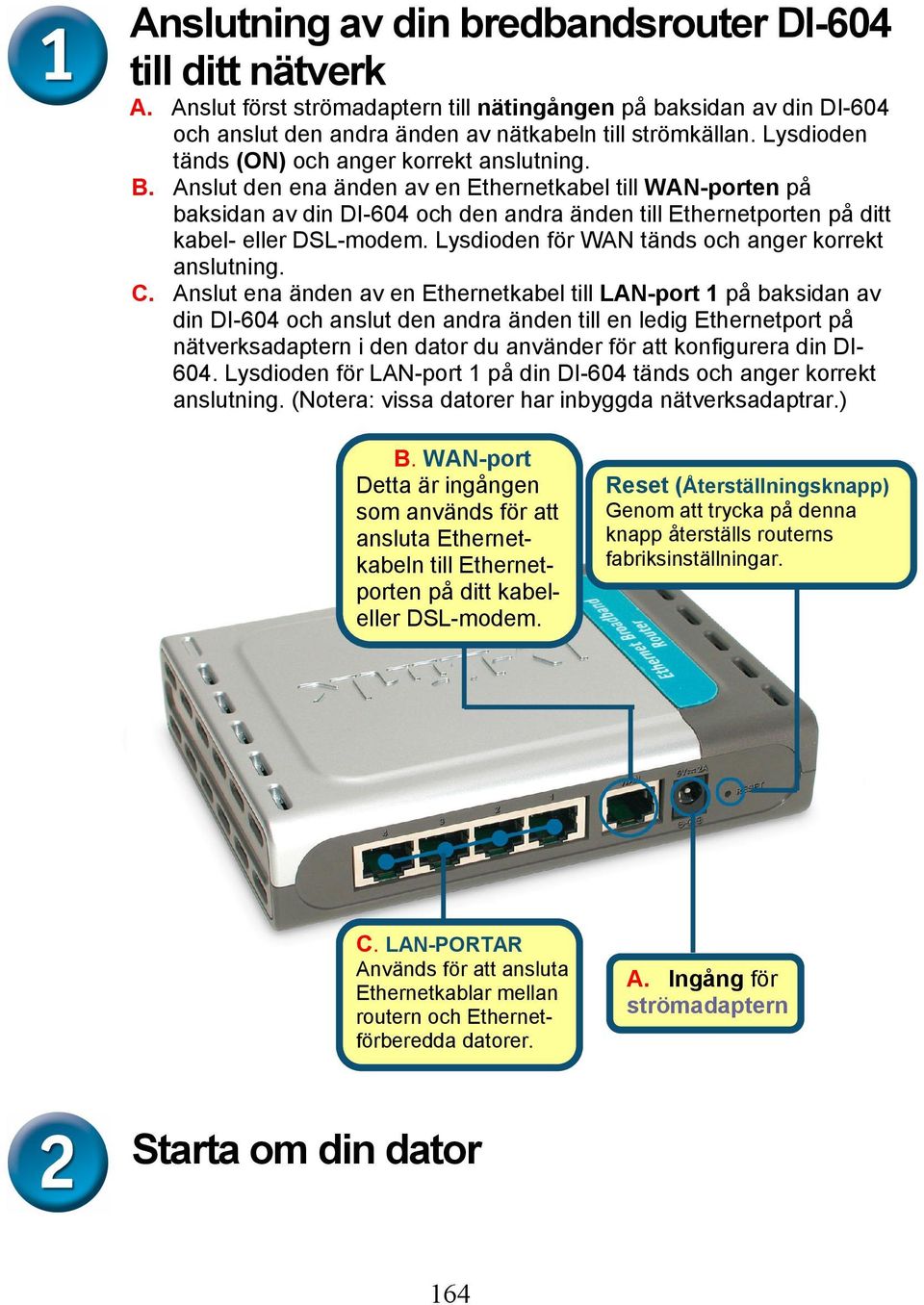

2 Anslutning av din bredbandsrouter DI-604 till ditt nätverk A. Anslut först strömadaptern till nätingången på baksidan av din DI-604 och anslut den andra änden av nätkabeln till strömkällan. Lysdioden tänds (ON) och anger korrekt anslutning. B. Anslut den ena änden av en Ethernetkabel till WAN-porten på baksidan av din DI-604 och den andra änden till Ethernetporten på ditt kabel- eller DSL-modem. Lysdioden för WAN tänds och anger korrekt anslutning. C. Anslut ena änden av en Ethernetkabel till LAN-port 1 på baksidan av din DI-604 och anslut den andra änden till en ledig Ethernetport på nätverksadaptern i den dator du använder för att konfigurera din DI Lysdioden för LAN-port 1 på din DI-604 tänds och anger korrekt anslutning. (Notera: vissa datorer har inbyggda nätverksadaptrar.) B. WAN-port Detta är ingången som används för att ansluta Ethernetkabeln till Ethernetporten på ditt kabeleller DSL-modem. Reset (Återställningsknapp) Genom att trycka på denna knapp återställs routerns fabriksinställningar. C. LAN-PORTAR Används för att ansluta Ethernetkablar mellan routern och Ethernetförberedda datorer. A. Ingång för strömadaptern Starta om din dator 164

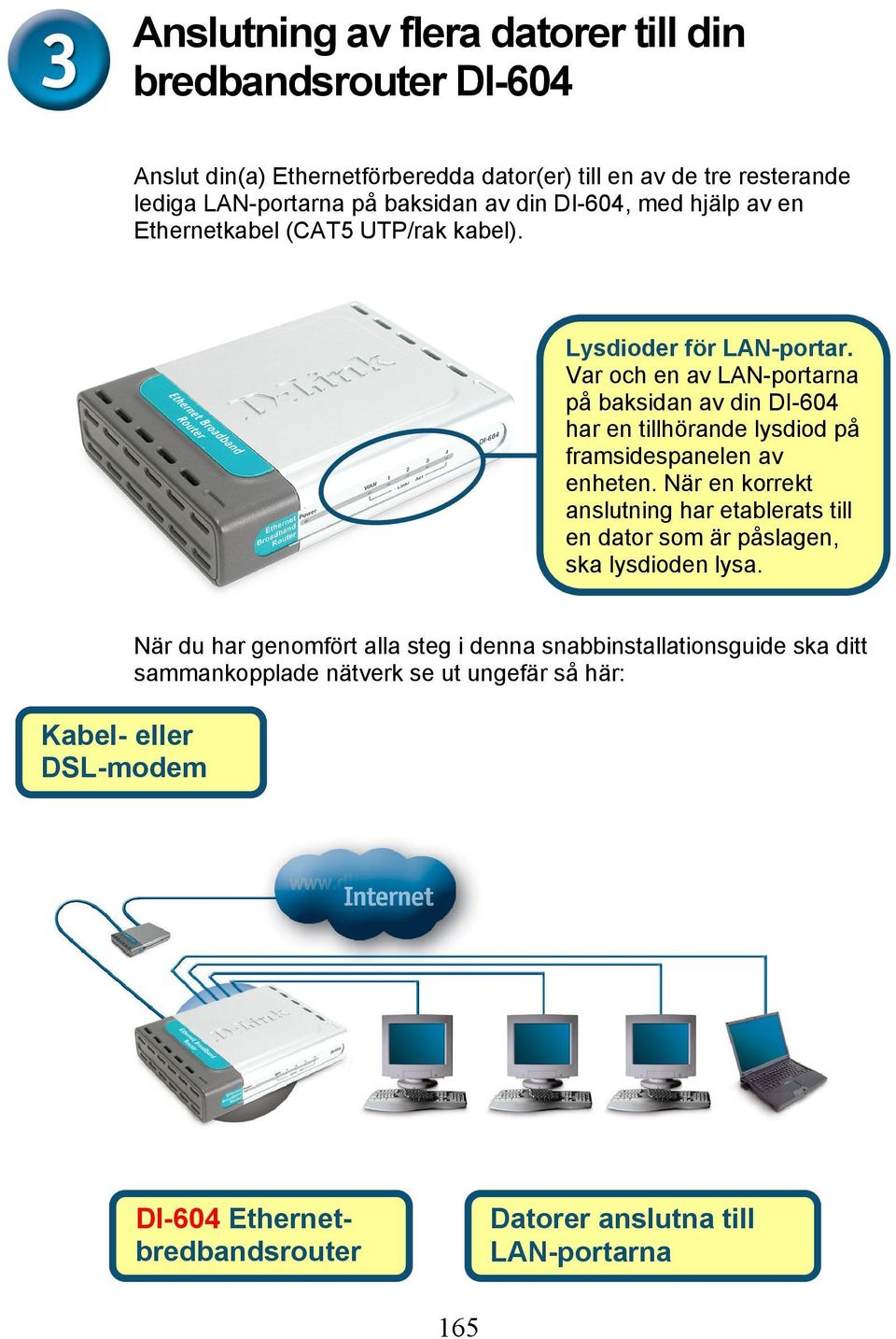

3 Anslutning av flera datorer till din bredbandsrouter DI-604 Anslut din(a) Ethernetförberedda dator(er) till en av de tre resterande lediga LAN-portarna på baksidan av din DI-604, med hjälp av en Ethernetkabel (CAT5 UTP/rak kabel). Lysdioder för LAN-portar. Var och en av LAN-portarna på baksidan av din DI-604 har en tillhörande lysdiod på framsidespanelen av enheten. När en korrekt anslutning har etablerats till en dator som är påslagen, ska lysdioden lysa. Kabel- eller DSL-modem När du har genomfört alla steg i denna snabbinstallationsguide ska ditt sammankopplade nätverk se ut ungefär så här: DI-604 Ethernetbredbandsrouter Datorer anslutna till LAN-portarna 165

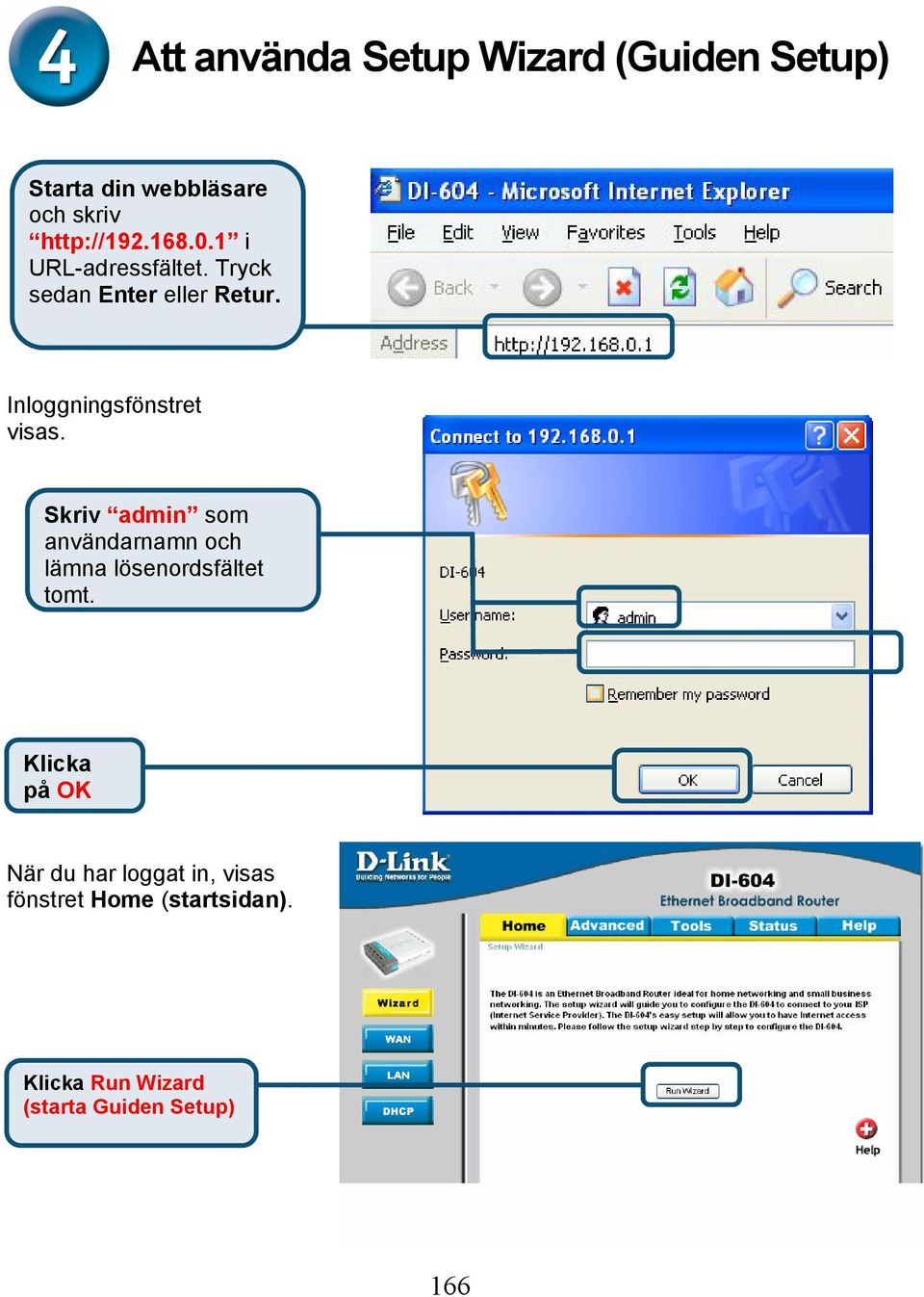

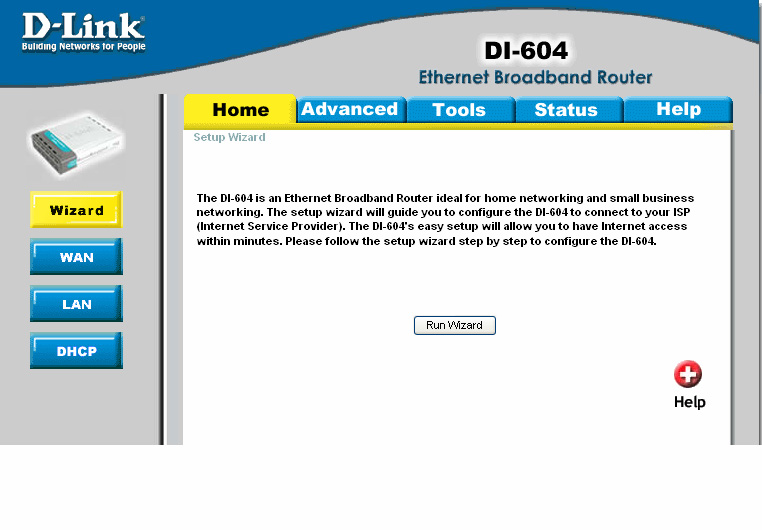

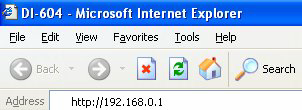

4 Att använda Setup Wizard (Guiden Setup) Starta din webbläsare och skriv i URL-adressfältet. Tryck sedan Enter eller Retur. Inloggningsfönstret visas. Skriv admin som användarnamn och lämna lösenordsfältet tomt. Klicka på OK När du har loggat in, visas fönstret Home (startsidan). Klicka Run Wizard (starta Guiden Setup) 166

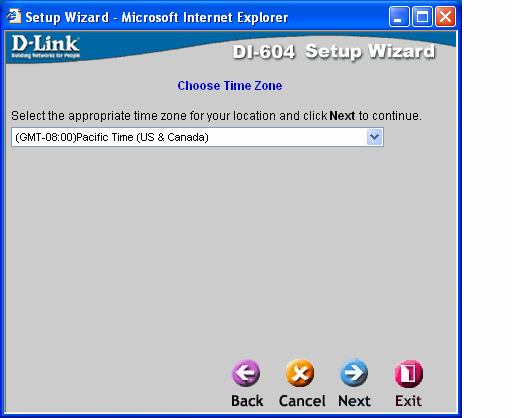

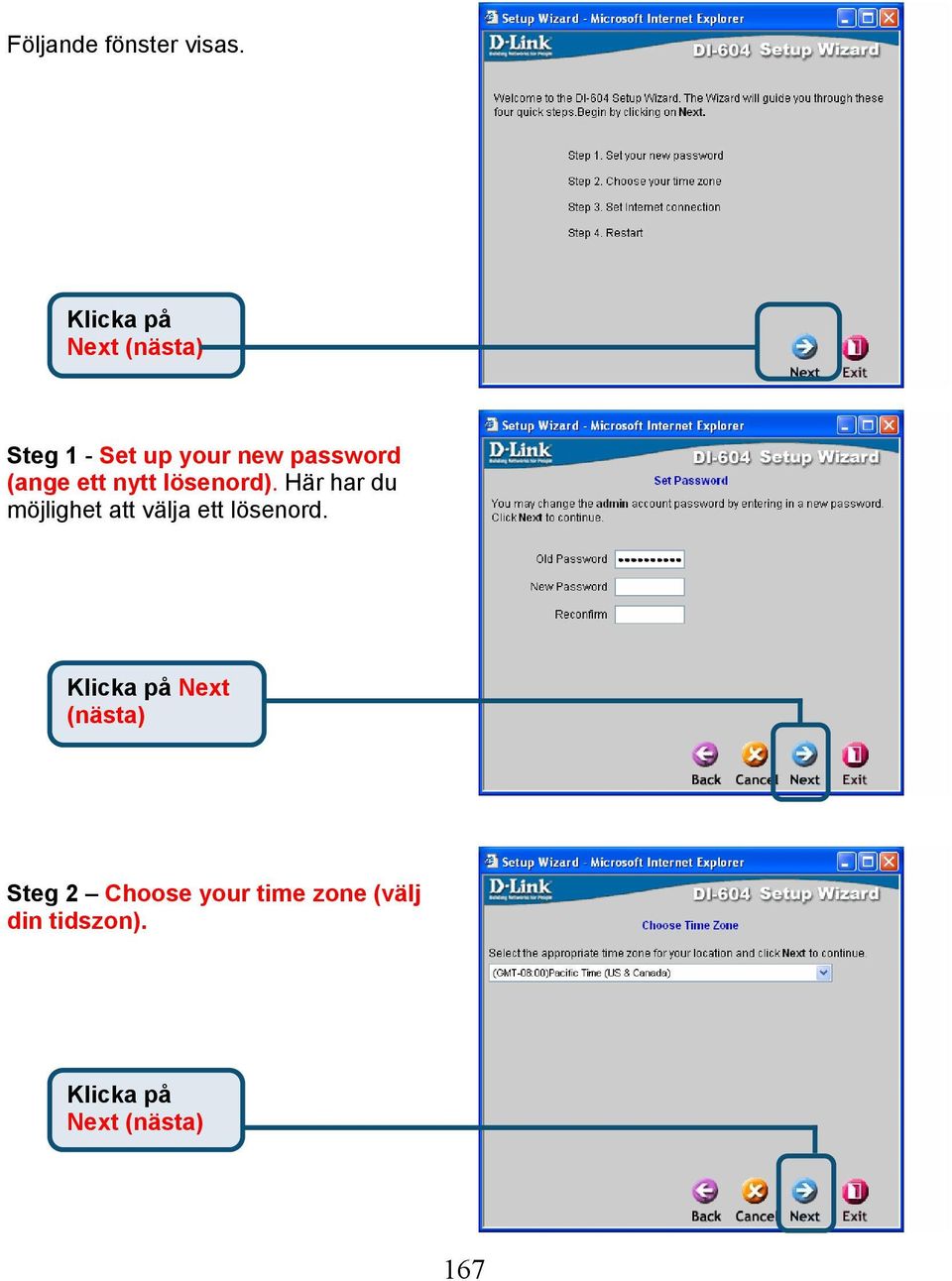

5 Följande fönster visas. Steg 1 - Set up your new password (ange ett nytt lösenord). Här har du möjlighet att välja ett lösenord. Next (nästa) Steg 2 Choose your time zone (välj din tidszon). 167

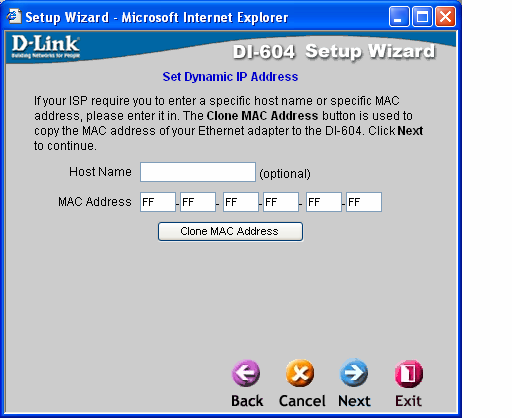

6 Setup Wizard (fortsättning) Välj vilken typ av Internetanslutning din router ska ha. Välj en av dessa inställningar. Kontakta din Internetleverantör om du är osäker på vilken inställning du ska välja. Om du har valt Dynamic IP Address (dynamisk IP-adress), kommer denna skärmbild visas: knappen Clone MAC Address (kopiera MAC-adress) för att automatiskt kopiera MACadressen för nätverksadaptern i din dator. Du kan även själv skriva in MAC-adressen. Vad är en MAC-adress? Varje nätverksadapter har en diskret Media Access Control (MAC)- adress. Notera att vissa datorer och kringutrustning kan ha inbyggda nätverksadaptrar. 168

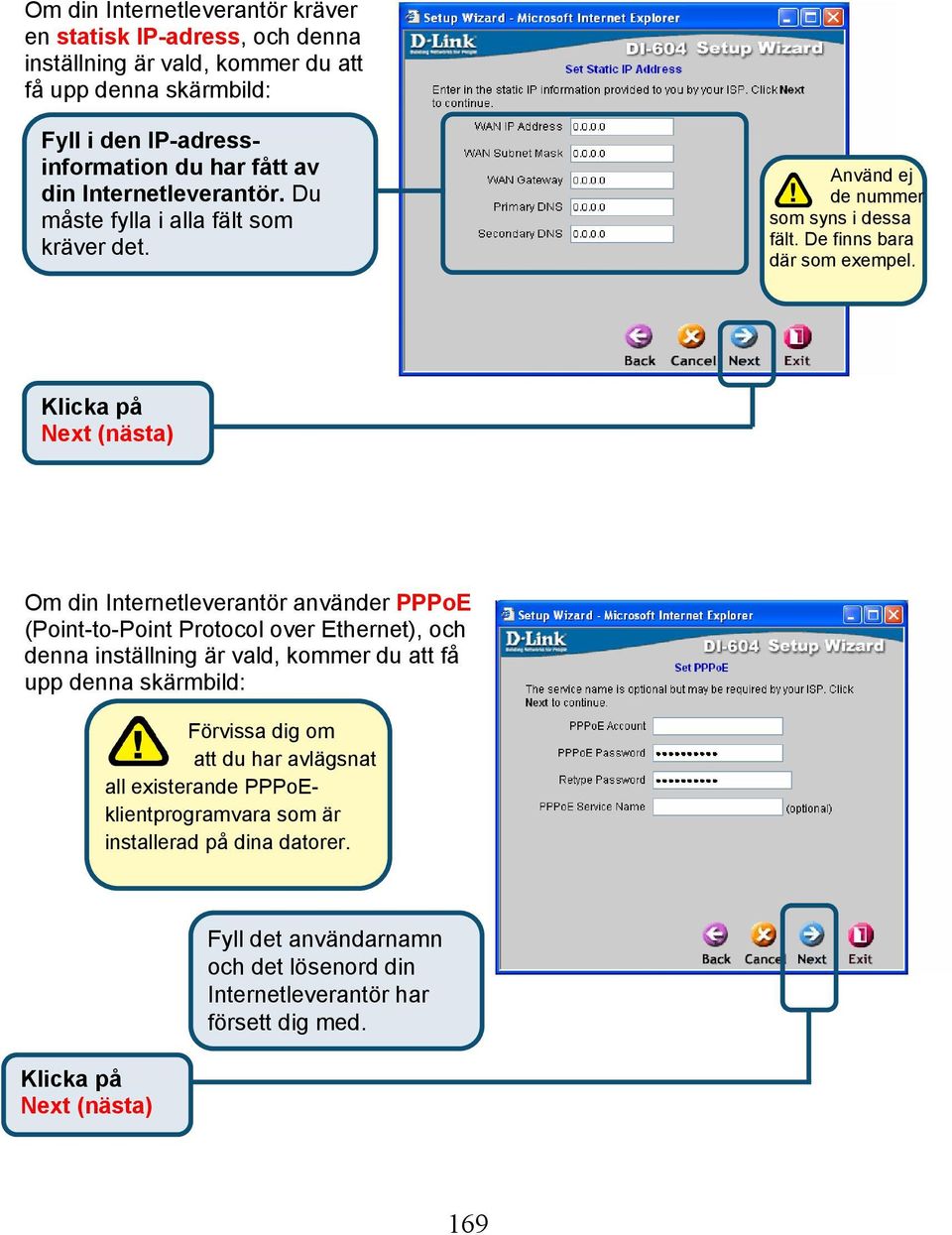

7 Om din Internetleverantör kräver en statisk IP-adress, och denna inställning är vald, kommer du att få upp denna skärmbild: Fyll i den IP-adressinformation du har fått av din Internetleverantör. Du måste fylla i alla fält som kräver det. Använd ej de nummer som syns i dessa fält. De finns bara där som exempel. Om din Internetleverantör använder PPPoE (Point-to-Point Protocol over Ethernet), och denna inställning är vald, kommer du att få upp denna skärmbild: Förvissa dig om att du har avlägsnat all existerande PPPoEklientprogramvara som är installerad på dina datorer. Fyll det användarnamn och det lösenord din Internetleverantör har försett dig med. 169

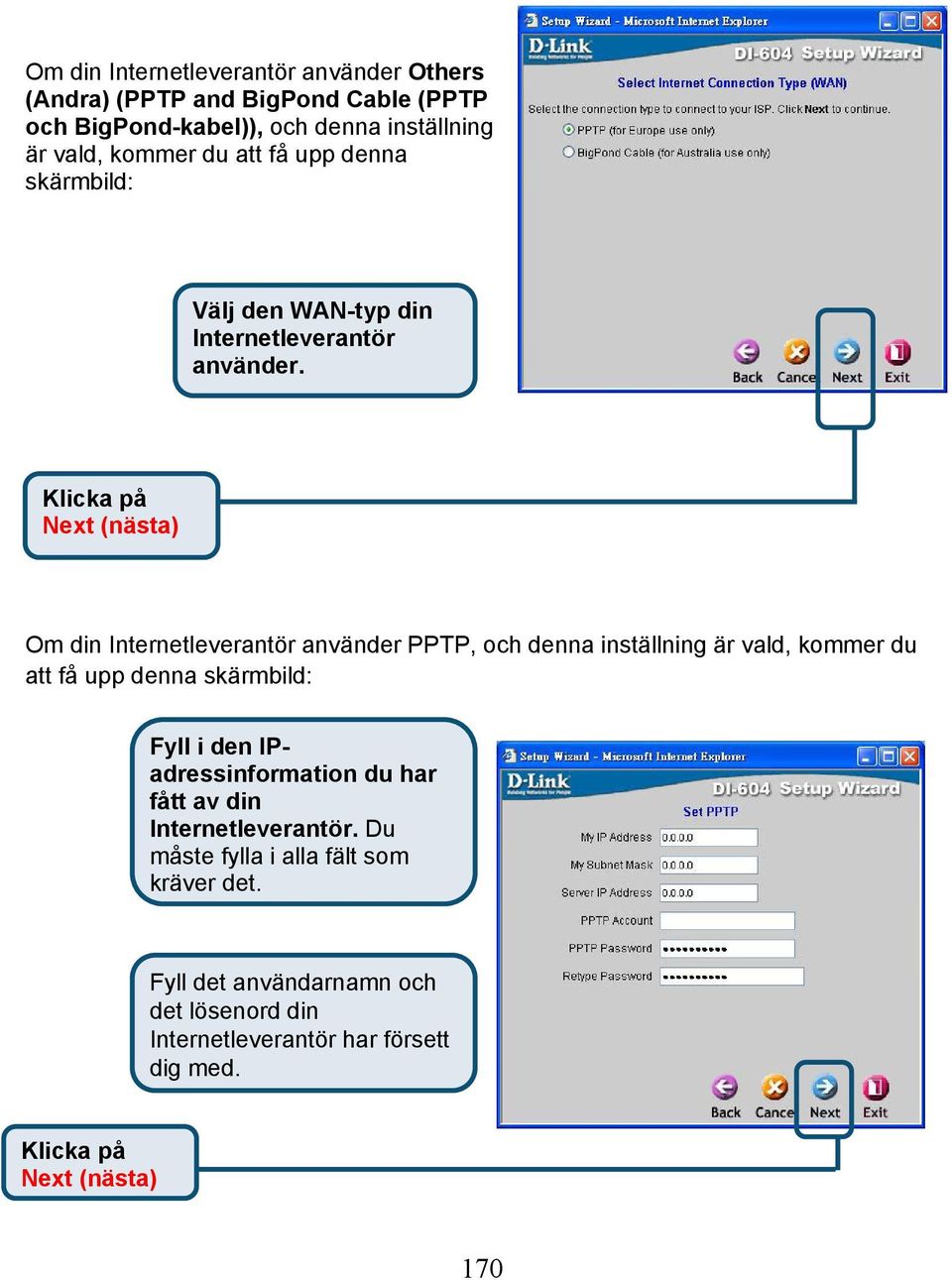

8 Om din Internetleverantör använder Others (Andra) (PPTP and BigPond Cable (PPTP och BigPond-kabel)), och denna inställning är vald, kommer du att få upp denna skärmbild: Välj den WAN-typ din Internetleverantör använder. Om din Internetleverantör använder PPTP, och denna inställning är vald, kommer du att få upp denna skärmbild: Fyll i den IPadressinformation du har fått av din Internetleverantör. Du måste fylla i alla fält som kräver det. Fyll det användarnamn och det lösenord din Internetleverantör har försett dig med. 170

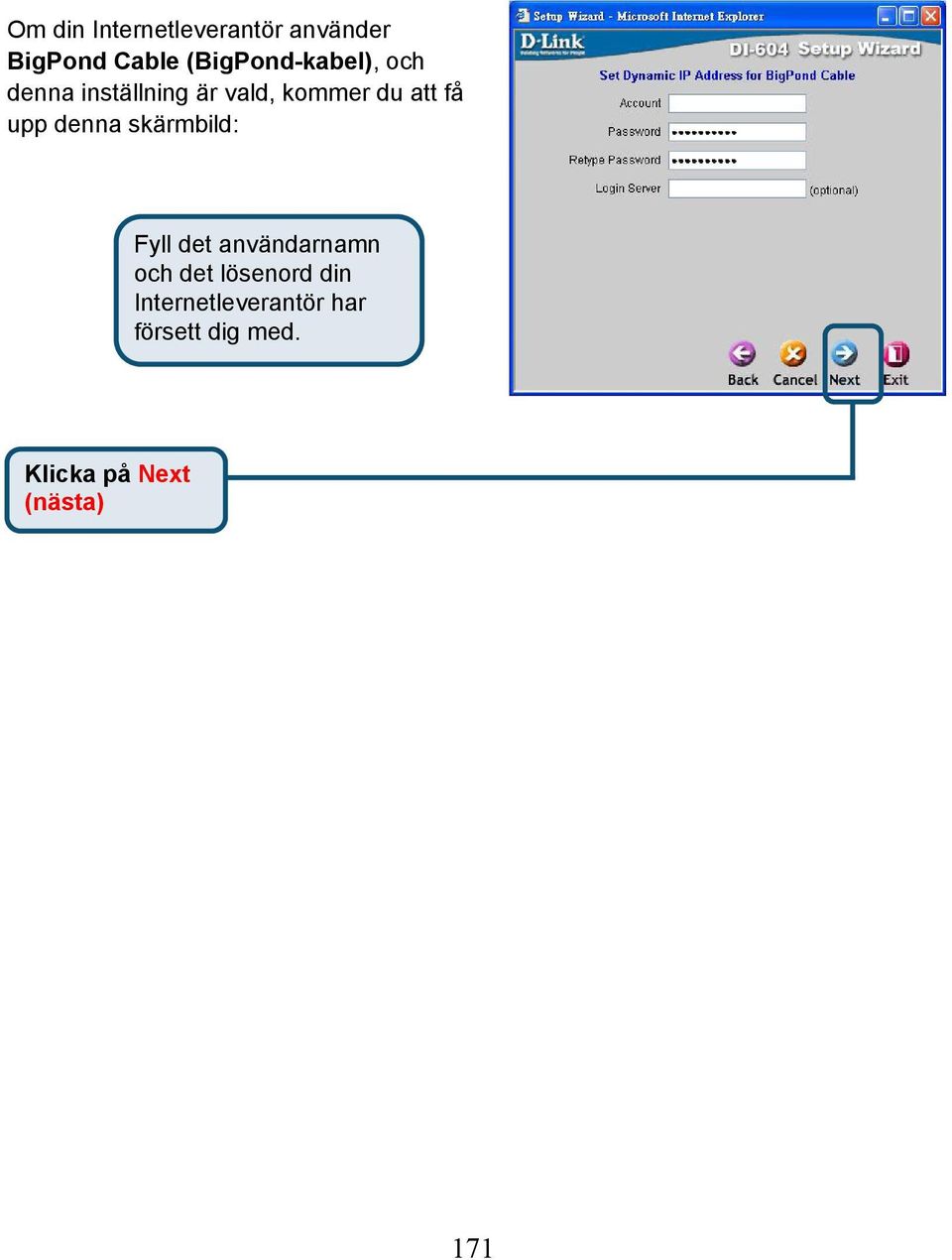

9 Om din Internetleverantör använder BigPond Cable (BigPond-kabel), och denna inställning är vald, kommer du att få upp denna skärmbild: Fyll det användarnamn och det lösenord din Internetleverantör har försett dig med. Next (nästa) 171

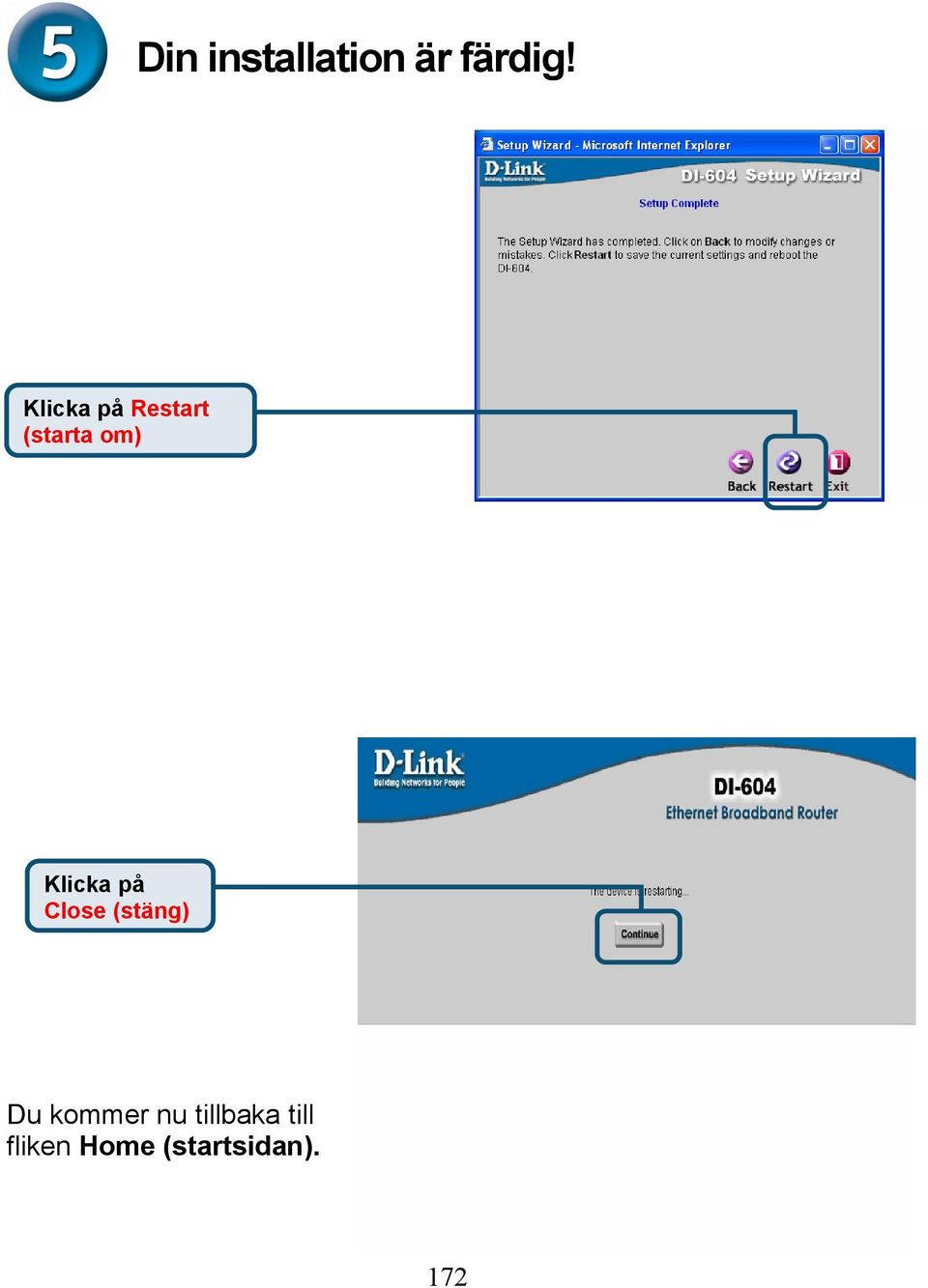

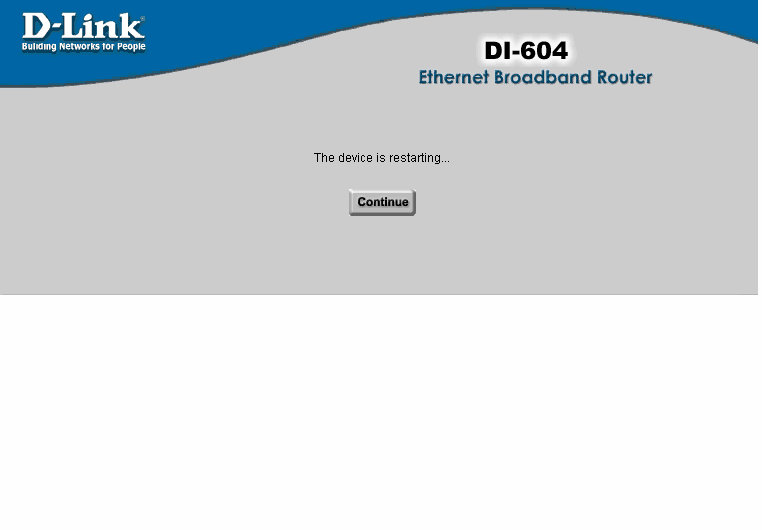

10 Din installation är färdig! Restart (starta om) Close (stäng) Du kommer nu tillbaka till fliken Home (startsidan). 172

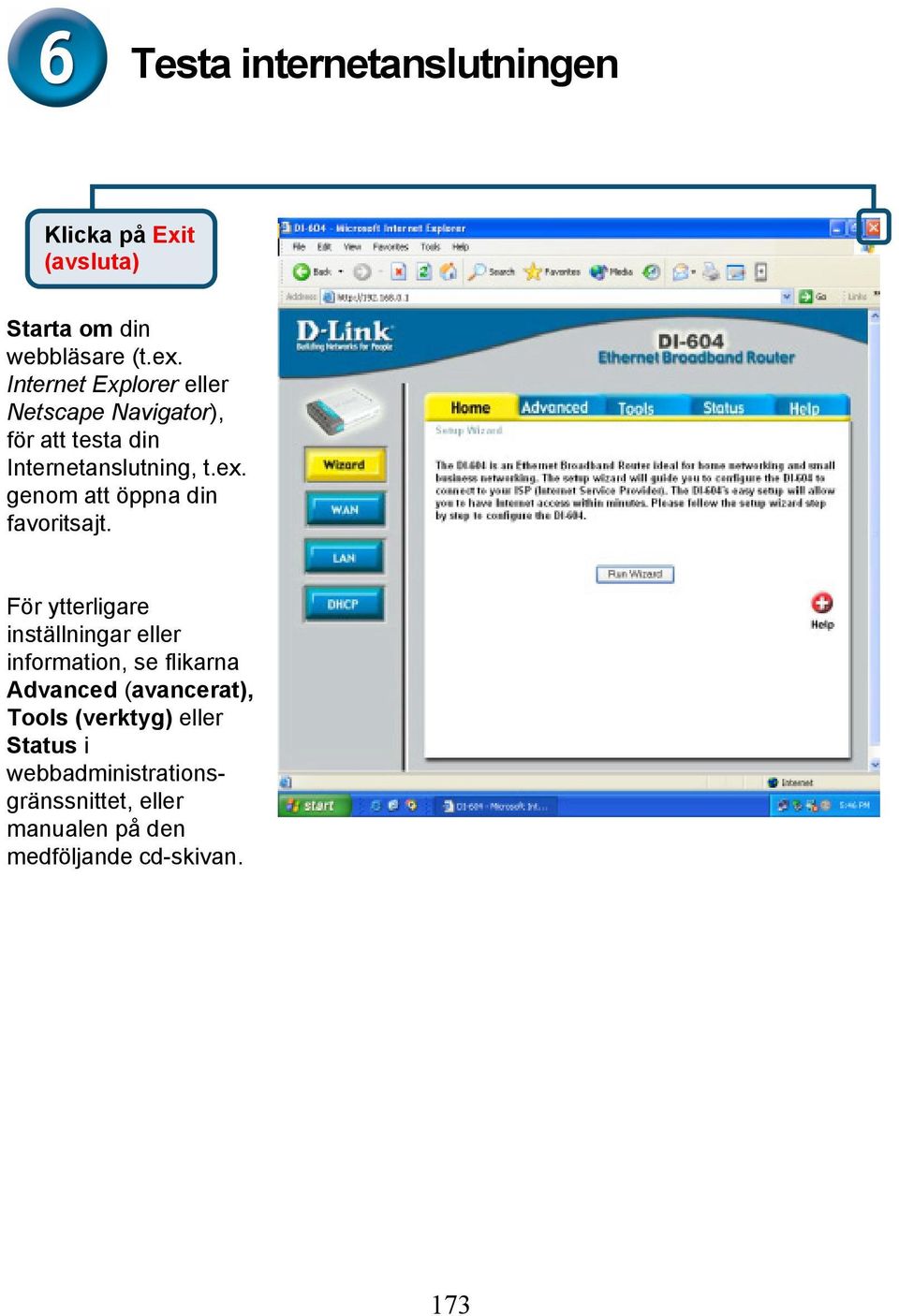

11 Testa internetanslutningen Exit (avsluta) Starta om din webbläsare (t.ex. Internet Explorer eller Netscape Navigator), för att testa din Internetanslutning, t.ex. genom att öppna din favoritsajt. För ytterligare inställningar eller information, se flikarna Advanced (avancerat), Tools (verktyg) eller Status i webbadministrationsgränssnittet, eller manualen på den medföljande cd-skivan. 173

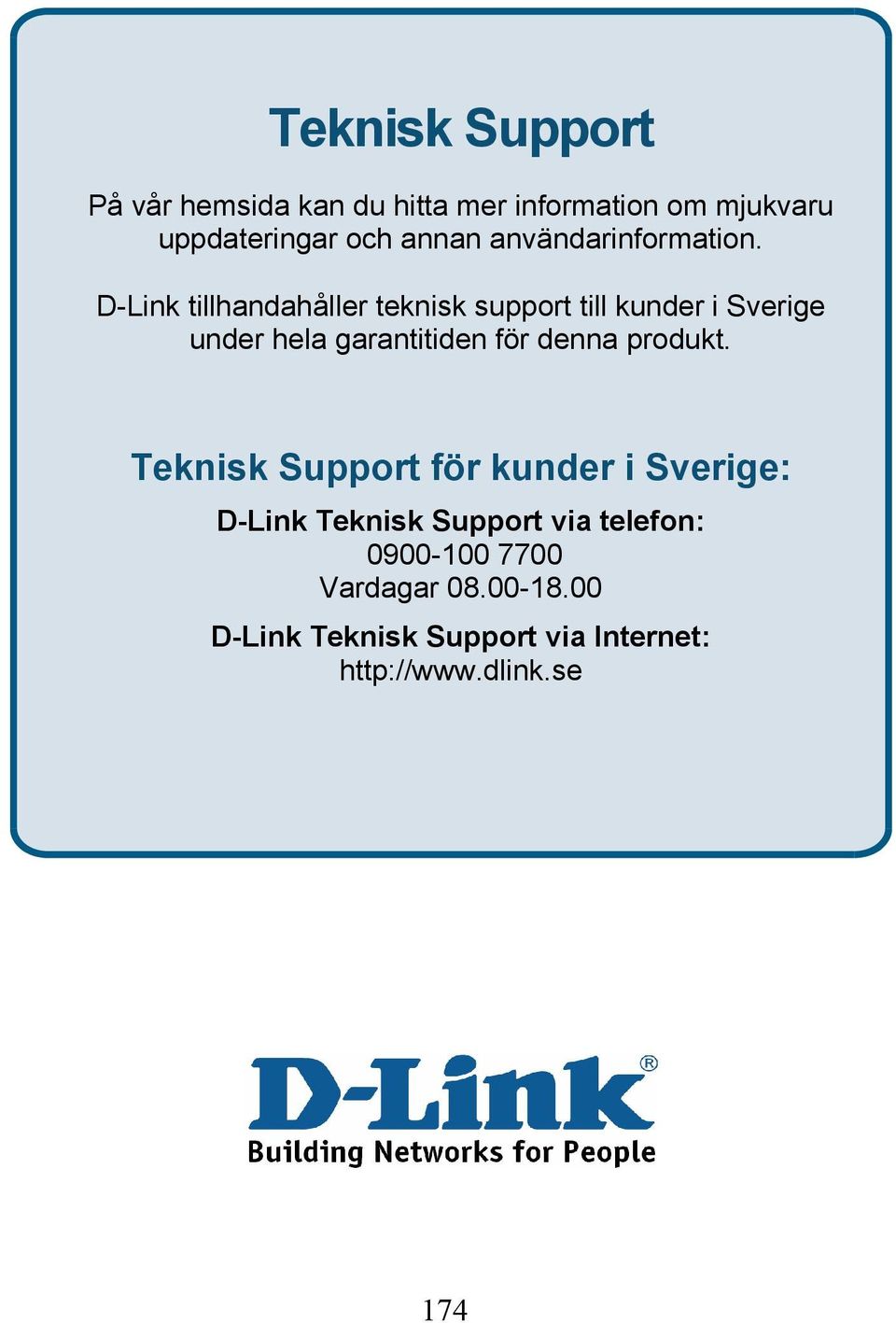

12 Teknisk Support På vår hemsida kan du hitta mer information om mjukvaru uppdateringar och annan användarinformation. D-Link tillhandahåller teknisk support till kunder i Sverige under hela garantitiden för denna produkt. Teknisk Support för kunder i Sverige: D-Link Teknisk Support via telefon: Vardagar D-Link Teknisk Support via Internet: 174
