Sweex Trådlös bredbandsrouter + 4 portars switch + printserver

Transkript

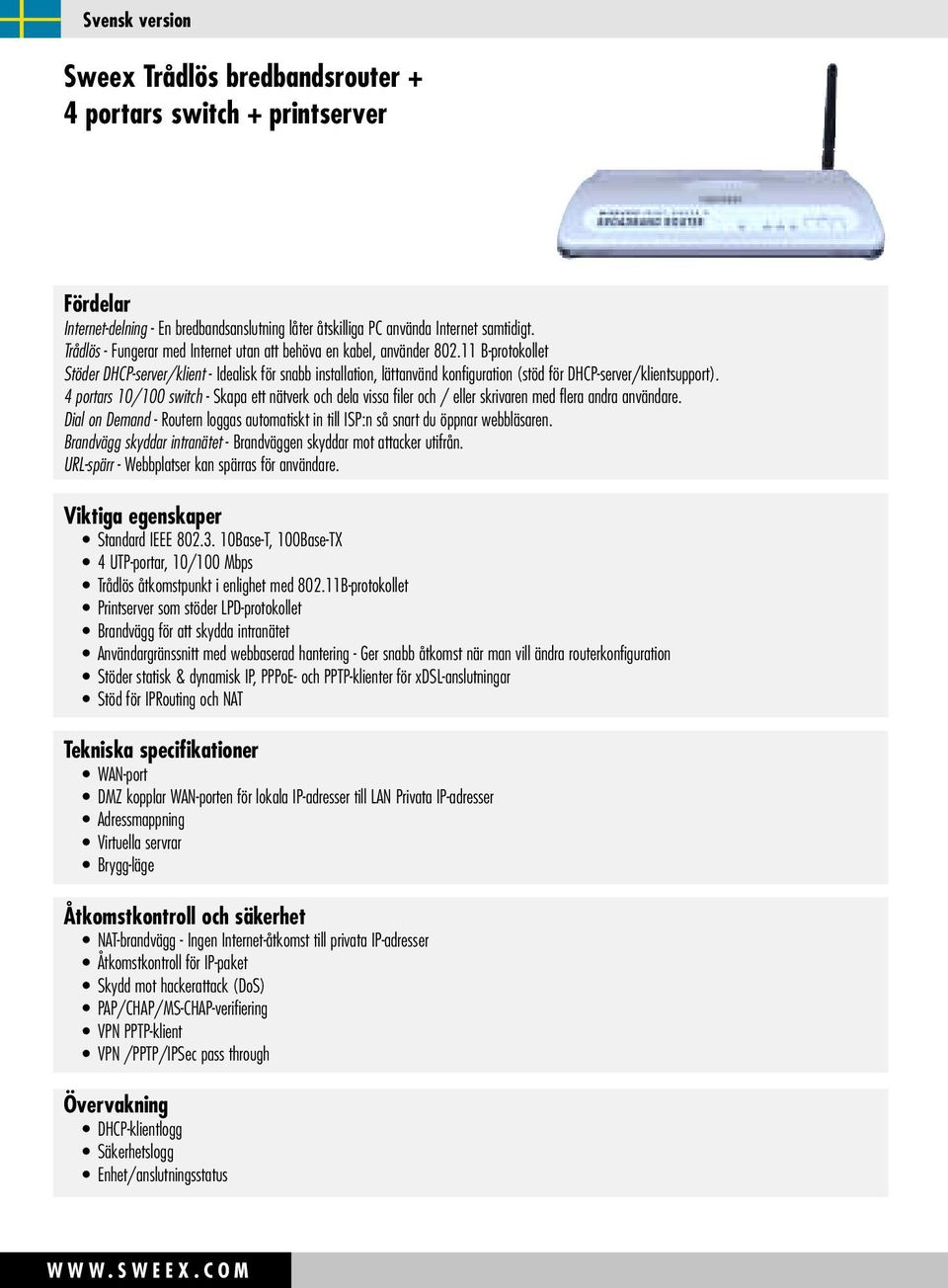

1 Sweex Trådlös bredbandsrouter + 4 portars switch + printserver Fördelar Internet-delning - En bredbandsanslutning låter åtskilliga PC använda Internet samtidigt. Trådlös - Fungerar med Internet utan att behöva en kabel, använder B-protokollet Stöder DHCP-server/klient - Idealisk för snabb installation, lättanvänd konfiguration (stöd för DHCP-server/klientsupport). 4 portars 10/100 switch - Skapa ett nätverk och dela vissa filer och / eller skrivaren med flera andra användare. Dial on Demand - Routern loggas automatiskt in till ISP:n så snart du öppnar webbläsaren. Brandvägg skyddar intranätet - Brandväggen skyddar mot attacker utifrån. URL-spärr - Webbplatser kan spärras för användare. Viktiga egenskaper Standard IEEE Base-T, 100Base-TX 4 UTP-portar, 10/100 Mbps Trådlös åtkomstpunkt i enlighet med B-protokollet Printserver som stöder LPD-protokollet Brandvägg för att skydda intranätet Användargränssnitt med webbaserad hantering - Ger snabb åtkomst när man vill ändra routerkonfiguration Stöder statisk & dynamisk IP, PPPoE- och PPTP-klienter för xdsl-anslutningar Stöd för IPRouting och NAT Tekniska specifikationer WAN-port DMZ kopplar WAN-porten för lokala IP-adresser till LAN Privata IP-adresser Adressmappning Virtuella servrar Brygg-läge Åtkomstkontroll och säkerhet NAT-brandvägg - Ingen Internet-åtkomst till privata IP-adresser Åtkomstkontroll för IP-paket Skydd mot hackerattack (DoS) PAP/CHAP/MS-CHAP-verifiering VPN PPTP-klient VPN /PPTP/IPSec pass through Övervakning DHCP-klientlogg Säkerhetslogg Enhet/anslutningsstatus

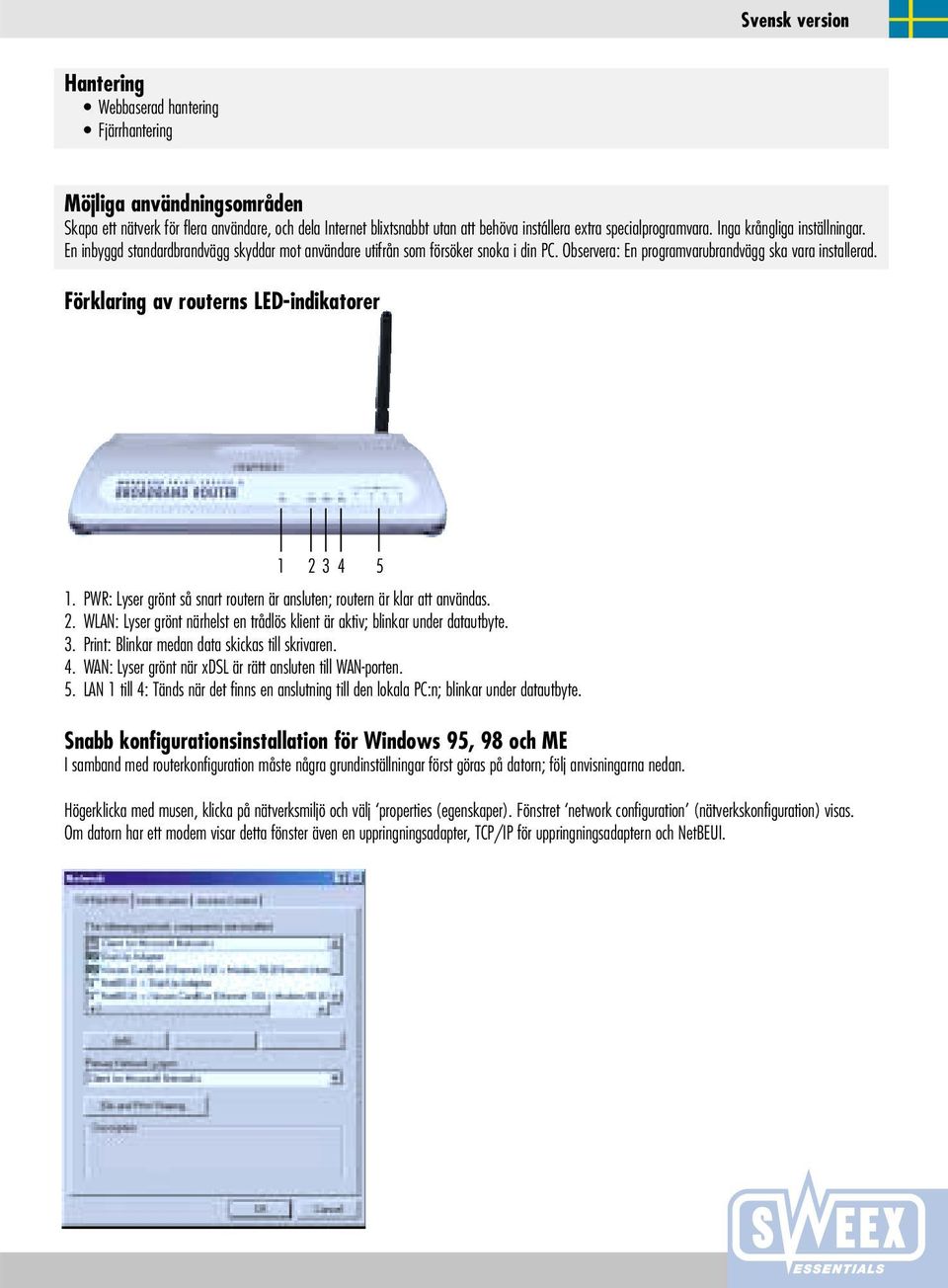

2 Hantering Webbaserad hantering Fjärrhantering Möjliga användningsområden Skapa ett nätverk för flera användare, och dela Internet blixtsnabbt utan att behöva instállera extra specialprogramvara. Inga krångliga inställningar. En inbyggd standardbrandvägg skyddar mot användare utifrån som försöker snoka i din PC. Observera: En programvarubrandvägg ska vara installerad. Förklaring av routerns LED-indikatorer PWR: Lyser grönt så snart routern är ansluten; routern är klar att användas. 2. WLAN: Lyser grönt närhelst en trådlös klient är aktiv; blinkar under datautbyte. 3. Print: Blinkar medan data skickas till skrivaren. 4. WAN: Lyser grönt när xdsl är rätt ansluten till WAN-porten. 5. LAN 1 till 4: Tänds när det finns en anslutning till den lokala PC:n; blinkar under datautbyte. Snabb konfigurationsinstallation för Windows 95, 98 och ME I samband med routerkonfiguration måste några grundinställningar först göras på datorn; följ anvisningarna nedan. Högerklicka med musen, klicka på nätverksmiljö och välj properties (egenskaper). Fönstret network configuration (nätverkskonfiguration) visas. Om datorn har ett modem visar detta fönster även en uppringningsadapter, TCP/IP för uppringningsadaptern och NetBEUI.

3 Klicka sedan på TCP/IP för ditt nätverkskort; om du uppgav en IP-adress, klicka på automatic assignment of an IP address (automatisk tilldelning av IP-adress). Anslut nu din bredbandsrouter till datorn; anslut den till nätverkskortet via en rak kabel. Öppna huvudmenyn och välj perform (utför), ge kommandot winipcfg (utan citationstecken), och välj ditt nätverkskort som adapterinformation. IP-konfigurationsadressen står som xxx.xxx.xxx.xxx. Klicka på release all (frigör alla) så ändras IP-konfigurationsadressen till Klicka därefter på revise all (revidera alla).

4 Då tilldelar routern IP-adressen. Nu är de grundläggande inställningarna för Windows 95, 98 och ME klara. För att skapa Internet-anslutningen, se avsnittet om routerkonfiguration längre ner i denna bruksanvisning. Den medföljande CD-ROM-skivan innehåller ytterligare information om routertillämpningar. Snabb konfigurationsinstallation för Windows 2000 och XP I samband med routerkonfiguration måste några grundinställningar först göras på datorn; följ anvisningarna nedan. Högerklicka med musen, klicka på nätverksmiljö och välj properties (egenskaper). Fönstret network configuration (nätverkskonfiguration) visas. Välj alternativet internet protocol (Internet-protokoll) (TCP/IP) och bekräfta med OK.

5 Välj alternativet automatic assignment of an IP address (automatisk tilldelning av IP-adress) och bekräfta med OK. Observera: De nämnda kommandona inom citationstecken ska inte användas när uppgifterna utförs. Öppna nu startmenyn, välj perform (utför) och ange CMD. Bekräfta med Enter. Ge kommandot Ipconfig och bekräfta med Enter. Ge nu kommandot Ipconfig/release (frigör) och bekräfta med Enter. IP-adressen förnyas. Du märker att även i detta fall är IP-adressen nu Ge nu kommandot Ipconfig/renew (förnya) och bekräfta med Enter.

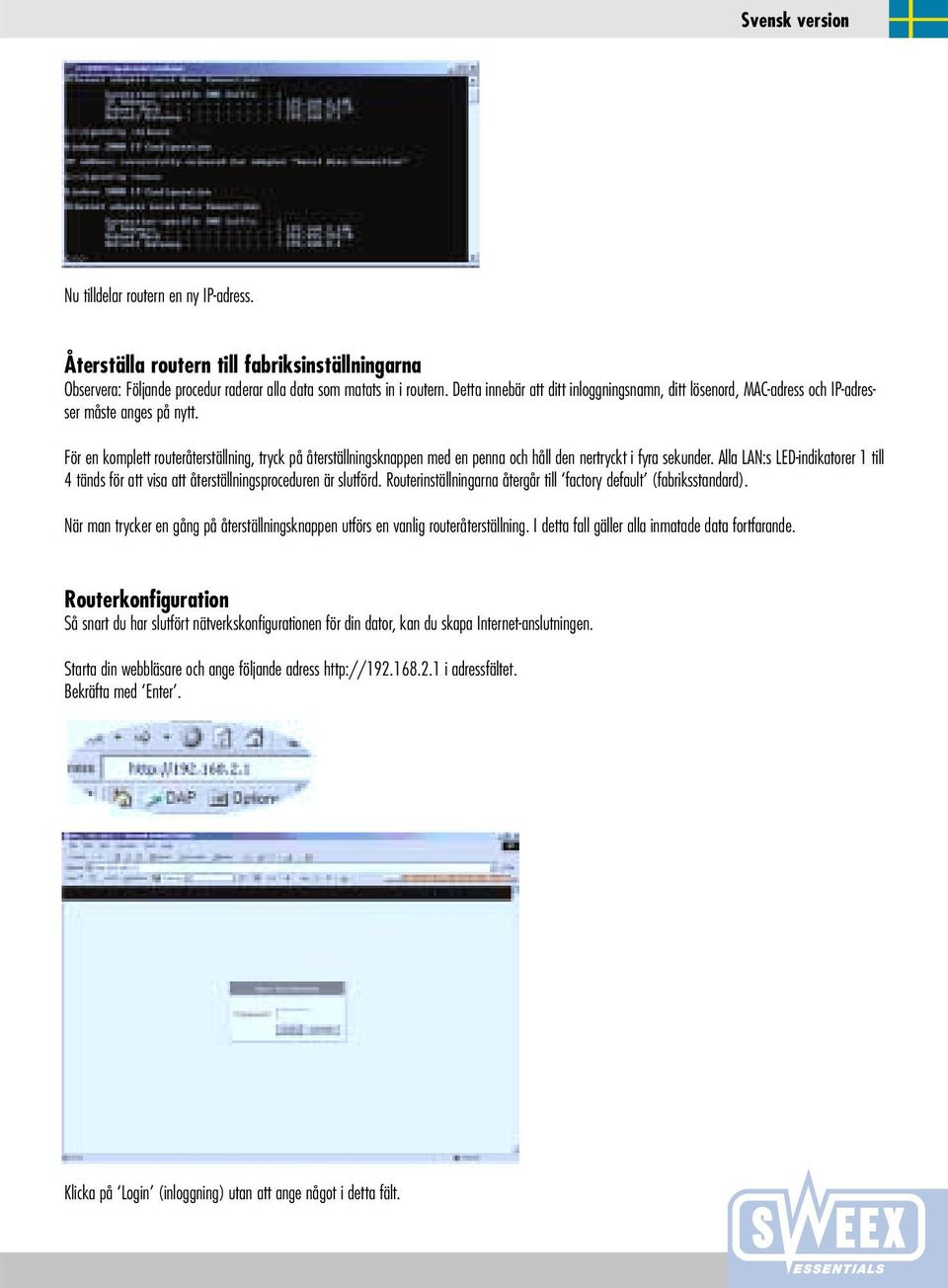

6 Nu tilldelar routern en ny IP-adress. Återställa routern till fabriksinställningarna Observera: Följande procedur raderar alla data som matats in i routern. Detta innebär att ditt inloggningsnamn, ditt lösenord, MAC-adress och IP-adresser måste anges på nytt. För en komplett routeråterställning, tryck på återställningsknappen med en penna och håll den nertryckt i fyra sekunder. Alla LAN:s LED-indikatorer 1 till 4 tänds för att visa att återställningsproceduren är slutförd. Routerinställningarna återgår till factory default (fabriksstandard). När man trycker en gång på återställningsknappen utförs en vanlig routeråterställning. I detta fall gäller alla inmatade data fortfarande. Routerkonfiguration Så snart du har slutfört nätverkskonfigurationen för din dator, kan du skapa Internet-anslutningen. Starta din webbläsare och ange följande adress i adressfältet. Bekräfta med Enter. Klicka på Login (inloggning) utan att ange något i detta fält.

7 Klicka på Quick Setup (snabbinstallation). Ange tidzon; om du vill kan du ange sommar- och vintertid. Klicka på Next (nästa) för att fortsätta proceduren.

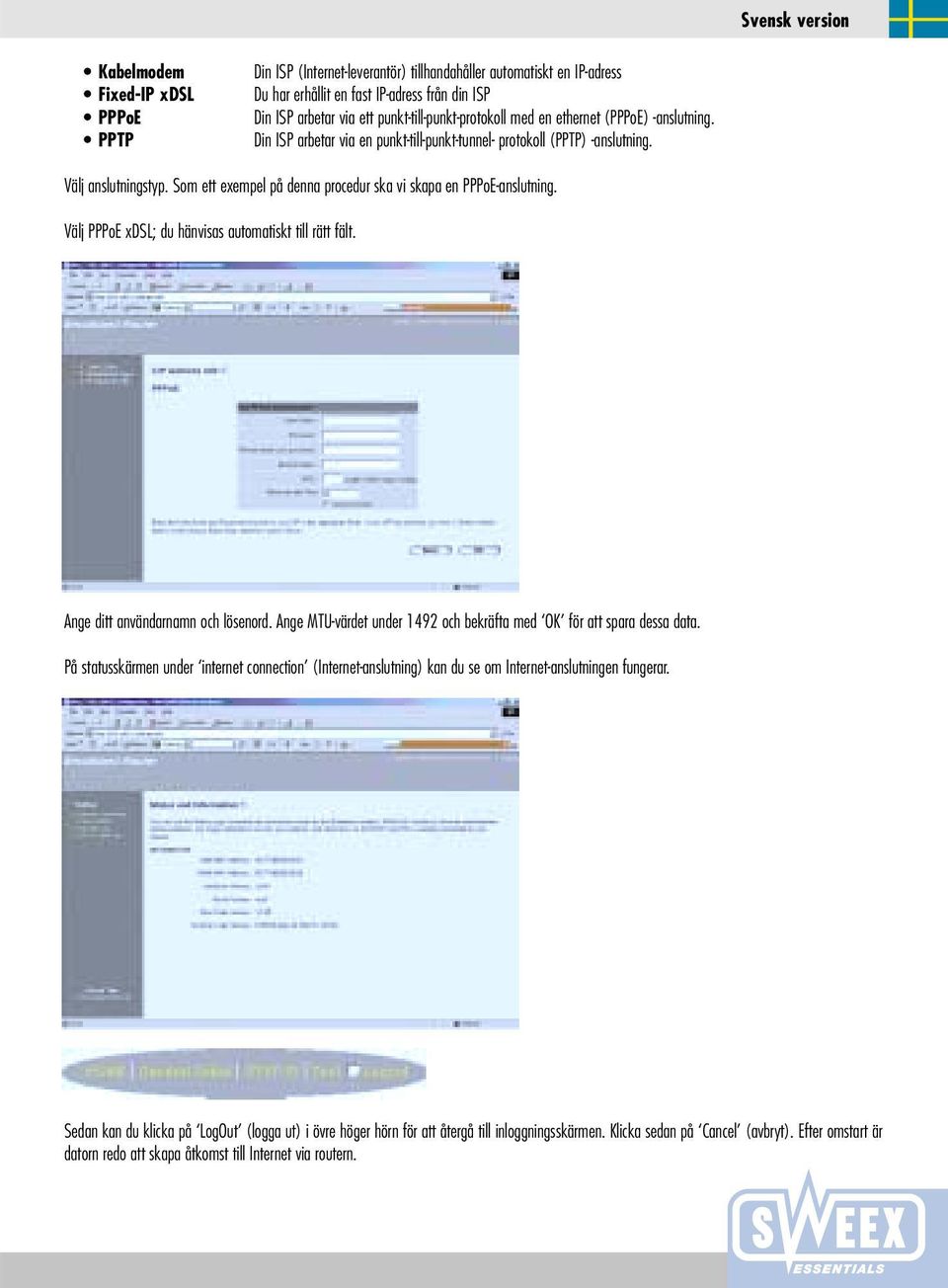

8 Kabelmodem Fixed-IP xdsl PPPoE PPTP Din ISP (Internet-leverantör) tillhandahåller automatiskt en IP-adress Du har erhållit en fast IP-adress från din ISP Din ISP arbetar via ett punkt-till-punkt-protokoll med en ethernet (PPPoE) -anslutning. Din ISP arbetar via en punkt-till-punkt-tunnel- protokoll (PPTP) -anslutning. Välj anslutningstyp. Som ett exempel på denna procedur ska vi skapa en PPPoE-anslutning. Välj PPPoE xdsl; du hänvisas automatiskt till rätt fält. Ange ditt användarnamn och lösenord. Ange MTU-värdet under 1492 och bekräfta med OK för att spara dessa data. På statusskärmen under internet connection (Internet-anslutning) kan du se om Internet-anslutningen fungerar. Sedan kan du klicka på LogOut (logga ut) i övre höger hörn för att återgå till inloggningsskärmen. Klicka sedan på Cancel (avbryt). Efter omstart är datorn redo att skapa åtkomst till Internet via routern.

9 På skärmen för trådlöst LAN kan du notera viktiga data som t ex ESSID och kanal. Obs: Kontrollera att SSID är detsamma som för den trådlösa klienten. Klicka på Apply (verkställ) för att gå till nästa skärm. På skärmen Encryption (kryptering) kan du skydda ditt trådlösa LAN mot ovälkomna användare. Du kan välja mellan en 64 eller 128 bitars nyckel. Du kan skapa detta ytterst enkelt genom att ange en standardmening. Till exempel: Min router har blivit skyddad. Klicka därefter på Generate (generera) så skapas den hexadecimala koden åt dig. Sedan överför du denna nyckel till din Wireless Client Adapter (trådlösa klientadapter). Om du har använt denna nyckel, klicka på Apply (verkställ). Sedan kan du klicka på LogOut (logga ut) i övre höger hörn för att återgå till inloggningsskärmen. Klicka sedan på Cancel (avbryt). Efter omstart är datorn redo att skapa åtkomst till Internet via routern.
